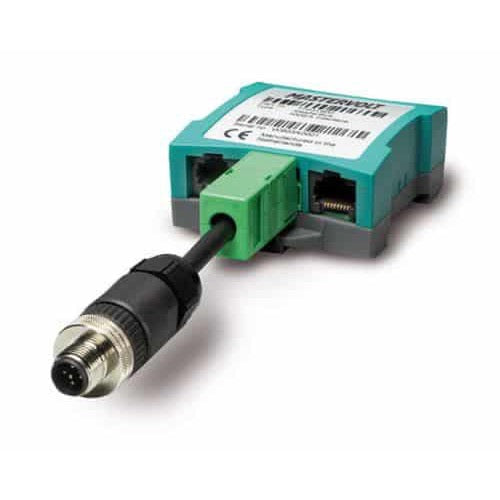

Répéteur MasterBus

Le MasterBus Repeater de Mastervolt (référence 77031100) est un élément conçu pour optimiser et étendre la portée des réseaux de communication MasterBus. Il permet de doubler la longueur maximale de votre réseau, assurant ainsi l'intégrité et la fiabilité de la transmission des données sur des installations étendues.

Le MasterBus Repeater intègre deux fonctions principales : le rafraîchissement des données et l'alimentation du réseau MasterBus. Ces fonctions sont essentielles pour maintenir la performance du réseau sur de longues distances et avec de nombreux appareils connectés.

Le MasterBus Repeater propose trois modes de rafraîchissement des données :

Mode "Off" : Le MasterBus est divisé en deux réseaux séparés, sans transfert de données.Mode "On" : Toutes les données transitant par le répéteur sont rafraîchies.Mode "Smart" : Les données sont rafraîchies uniquement si le récepteur se trouve de l'autre côté du répéteur, minimisant ainsi le trafic inutile.

Le MasterBus Repeater peut être alimenté via le MasterBus lui-même ou par une source externe de 8 à 35 V DC.

L'utilisation d'un MasterBus Repeater est recommandée pour des longueurs de câble supérieures à :

250 m avec moins de 10 appareils connectés.150 m avec moins de 25 appareils connectés.100 m avec moins de 50 appareils connectés.

Le MasterBus Repeater a des dimensions de 66 x 78 x 32 mm (H x L x P) et un poids d'environ 0,09 kg (90 grammes).

Le MasterBus Repeater possède un indice de protection IP21. Cela signifie qu'il est protégé contre les objets solides de plus de 12,5 mm et contre les chutes verticales de gouttes d'eau.

Le MasterBus Repeater est livré avec un câble MasterBus, un terminateur MasterBus, un bornier à vis et un manuel d'utilisation.

Oui, le MasterBus Repeater est conforme aux dispositions de la directive CE CEM 89/336/CEE et de ses amendements, ainsi qu'à la directive de sécurité 2006/95/CE. Il respecte les normes EN 50081-1:1992, EN 50082-1:1997 et EN 60950:2000, et est marqué CE.

Pour installer le MasterBus Repeater, insérez les câbles MasterBus dans les connecteurs prévus, puis connectez les câbles d'alimentation DC (entrée 8-35 V) au bornier à vis. Le répéteur peut également être monté sur un rail DIN.

Oui, le MasterBus Repeater est conçu pour être monté sur un rail DIN de 30 mm (1,2 pouce).

Oui, un terminateur MasterBus est inclus avec le MasterBus Repeater et est nécessaire pour le bon fonctionnement du réseau MasterBus, notamment aux extrémités du bus.

Le MasterBus Repeater est équipé d'une LED de communication qui s'allume lorsque le transport de données est actif, indiquant son bon fonctionnement.

Oui, le MasterBus Repeater est conçu pour fonctionner avec tous les appareils du réseau MasterBus de Mastervolt, permettant d'étendre la portée et d'améliorer la fiabilité de la communication entre eux.

Les fonctions du MasterBus Repeater, telles que le mode répéteur ou le mode d'alimentation, peuvent être configurées à l'aide d'un écran MasterView ou du logiciel MasterAdjust, téléchargeable gratuitement.

Oui, en réglant le MasterBus Repeater sur le mode "Off", le MasterBus est divisé en deux réseaux séparés, sans transfert de données. Cela peut être utile pour isoler temporairement des sections du réseau à des fins de diagnostic ou de maintenance.

Oui, le MasterBus Repeater est couvert par la garantie Mastervolt, assurant que le produit a été fabriqué conformément aux normes et stipulations légales applicables.

Oui, si le produit n'est pas utilisé conformément aux réglementations, instructions et stipulations du manuel d'utilisation, des dommages peuvent survenir et le produit pourrait ne pas remplir les spécifications, ce qui pourrait annuler la garantie.

Pour garantir la validité de la garantie, il est impératif de suivre scrupuleusement les instructions d'utilisation et d'installation fournies dans le manuel. Il est également important de ne jamais retirer l'étiquette d'identification du produit.
