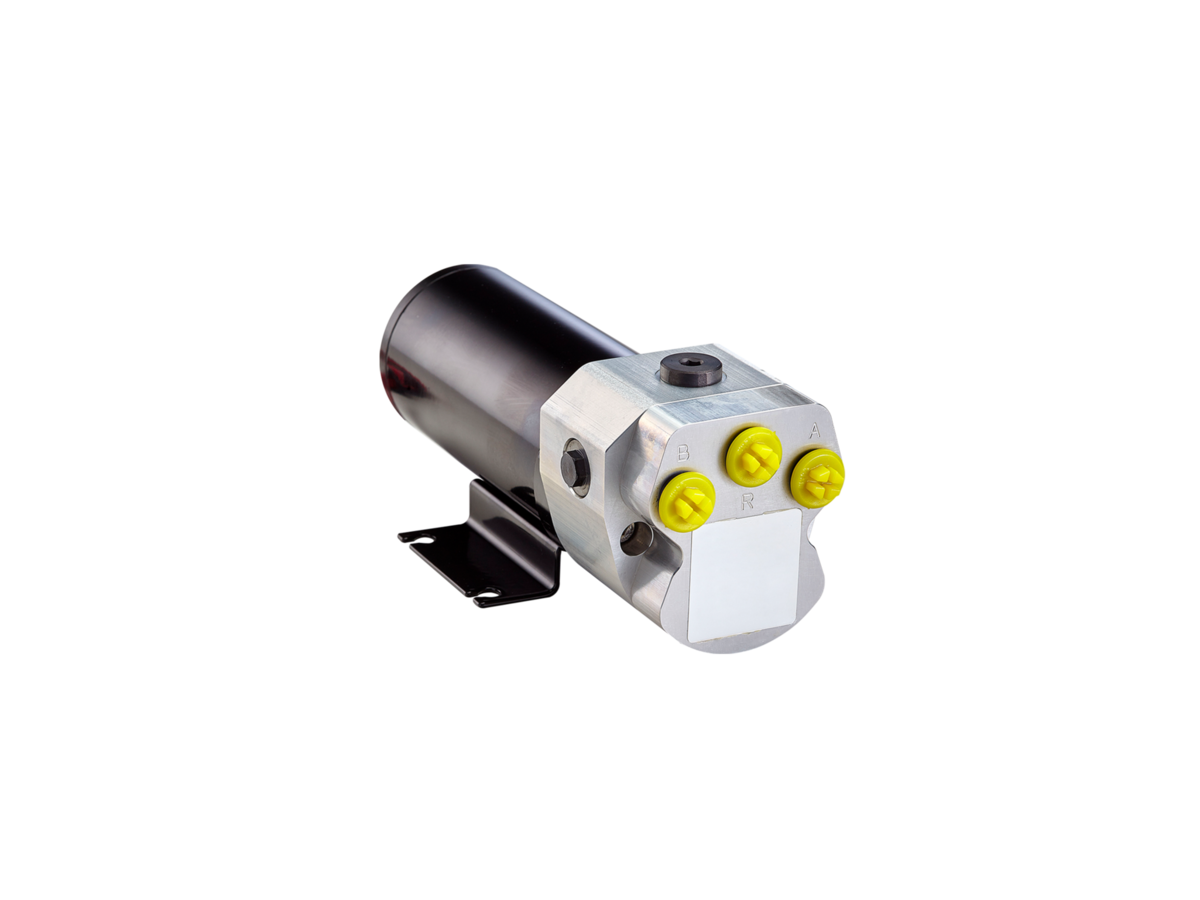

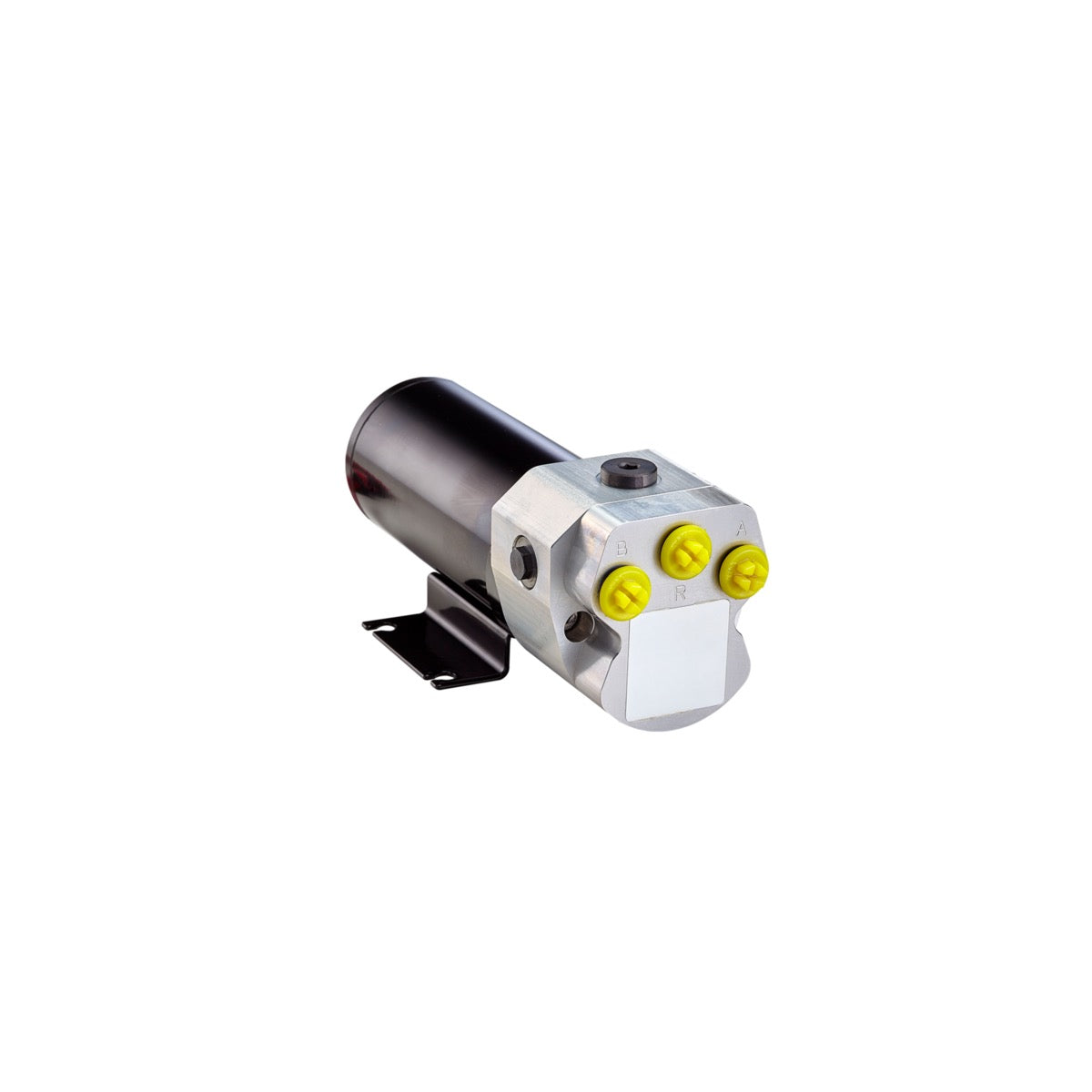

Pompe réversible T3 - 24v
En stock
Caractéristiques techniques
Caractéristiques techniques
| Consommation électrique maximale | 372 W |
| Consommation électrique typique | 372 W |
| Tension fonctionnement | 24 V |
| Calibre de fusible recommandé | 20 A |
| Largeur du produit | 89 mm |
| Hauteur du produit | 126 mm |
| Profondeur du produit | 206 mm |
| Indice IP | IP67 |
| Type de montage | Montage sur surface plane |
| Certifications | CE,EN60945,RCD |
| Type d'actionneur | Pompe hydraulique réversible |
| Visserie de montage incluse | Non |
| Orientation de montage | Standard (sur surface plane) |
| Pression max | 55 bar |
| Capteur d'angle de barre intégré | Non |
| Débrayable | Non |
Description détaillée
Description détaillée
Conçue pour les systèmes de direction hydraulique exigeants, la pompe réversible Raymarine T3 24V (M81124) est une solution destinée aux navires équipés de vérins d'une capacité de 350 à 500 cc. Ce modèle fait partie de la série de pompes hydrauliques Raymarine, se positionnant comme l'option la plus puissante, au-dessus des modèles Type 0.5 (50-110 cc), Type 1 (80-230 cc) et Type 2 (230-350 cc), offrant ainsi une compatibilité avec des embarcations de plus grande envergure. Elle est capable d'opérer sur des vérins à simple ou double effet, et peut être intégrée à des systèmes à réservoir sous pression.
Performance et intégration technique
La pompe T3 24V est alimentée par un moteur à courant continu de 24 V, délivrant un débit de pointe de 3100 cc/min à vide. Sa consommation typique est de 15.5 A sous 24 V à une pression de 55 bar, ce qui la rend efficace pour les systèmes électriques 24V. Les moteurs sont certifiés IP67, permettant une installation dans les compartiments moteur et garantissant une protection contre l'immersion temporaire. Des clapets anti-retour pilotés sont intégrés pour éviter le retour de force du système de direction manuel ou de la charge du gouvernail, assurant ainsi une stabilité et une réactivité accrues du pilote automatique.
Conformité et installation
Cette pompe est conforme aux normes EMC (EN60945:2002) et RCD (EN28846:1993 & EN ISO 10592:1995), garantissant une minimisation des interférences électromagnétiques. L'installation est conçue pour des environnements sous le pont, nécessitant une structure de montage substantielle pour limiter les vibrations. Raymarine recommande l'utilisation de câbles spécifiques et une alimentation séparée de la batterie de démarrage moteur pour optimiser les performances EMC. La propreté absolue est essentielle lors de la manipulation des systèmes hydrauliques pour garantir le bon fonctionnement des clapets anti-retour et éviter toute contamination du fluide hydraulique. Les ports hydrauliques sont au format 1/4 pouce BSPP.
Avis de l'expert
Avis de l'expert
Pol CONIN
Responsable digital
« Analyse technique : Pompe Raymarine T3 24V pour grands systèmes hydrauliques »
