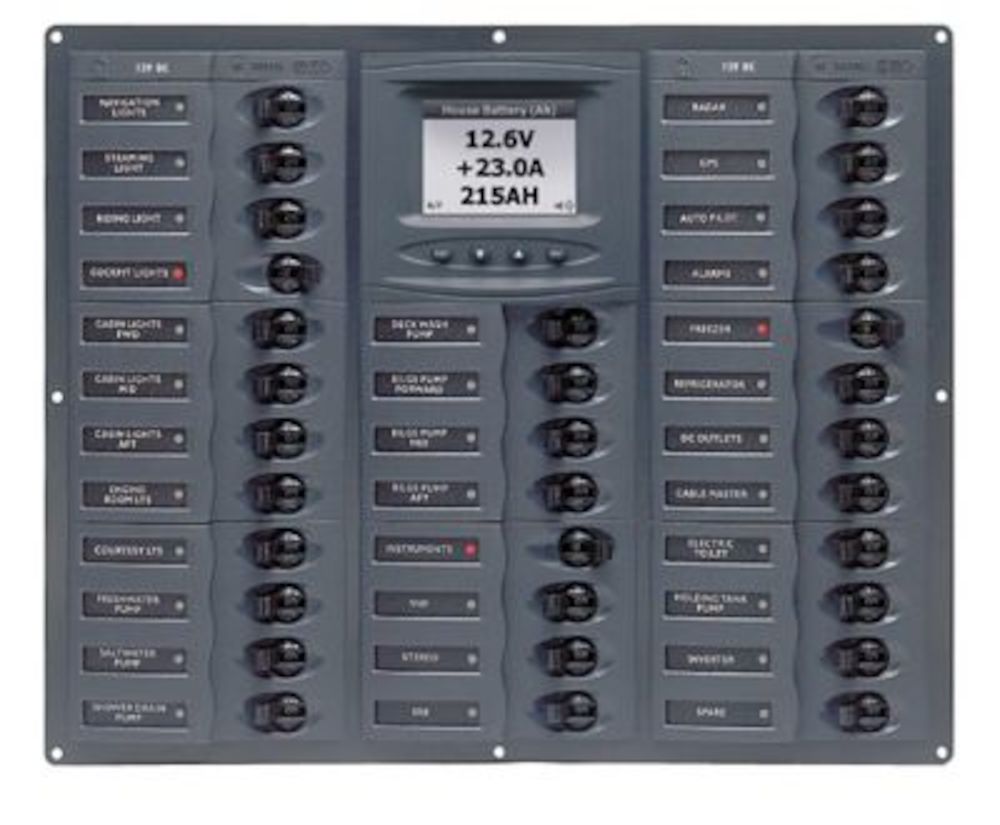

PAN 44SP DC12V DCSM HORZ - visuel famille M32-DCSM

Kostenlose Lieferung an Abholstation ab 150€ in Frankreich
Abholung bei Skysat möglich

Individuelle Installation

Vertrauen Sie Skysat für die Installation Ihrer Ausrüstung an Bord

Angebot anfordern

Installateure in Ihrer Nähe

durch unser Netzwerk zertifizierter Installateure

Installateur finden

Service & Support

Wählen Sie eine zusätzliche Hilfe bei der Montage

BEP Marine

M44H-DCSM

Panel 44SP 12 V DC DCSM horizontal

Für den Einsatz in marinen Umgebungen und Freizeitfahrzeugen konzipiert, ist das BEP PAN 44SP DC12V DCSM HORZ ein DC-Leistungsschalterpanel mit 44 Positionen und integriertem Farbmonitor. Es bietet eine vollständige Überwachung von Spannung, Strom und Tankfüllständen über ein 2,8-Zoll-LCD-Display mit konfigurierbaren Alarmen und Anzeige des Batterieladezustands.

ListenpreisProfitarif nutzen

3.002,40€

Steuer inbegriffen. Versand wird beim Bezahlvorgang berechnet.

En cours de réappro

Kostenlose Lieferung an Abholstation ab 150€ in Frankreich
Abholung bei Skysat möglich

Individuelle Installation

Vertrauen Sie Skysat für die Installation Ihrer Ausrüstung an Bord

Angebot anfordern

Installateure in Ihrer Nähe

durch unser Netzwerk zertifizierter Installateure

Installateur finden

Service & Support

Wählen Sie eine zusätzliche Hilfe bei der Montage

Technische Daten

Positionen	44.0
Nennspannung	12 V
Included Breakers	44.0
Hintergrundbeleuchtet	Oui
Panel Material	Marine-Aluminium, thermisch lackiert
Design Country	Neuseeland
Display Color Capability	Farbe
Display-Typ	LCD
Harmonized System Code	8537.10.9170
IP-Schutzart	IP65
Monitored Battery Banks	2
Origin Country	NZ
Produkttyp	Gleichstrom-Sicherungskasten
Resolution	320x240
Bildschirmgröße	2,8
Garantiezeitraum	5 Jahre

Ausführliche Beschreibung

Entwickelt für marine Umgebungen und Freizeitfahrzeuge bietet das DC-Leistungsschalttafel BEP PAN 44SP DC12V DCSM HORZ eine integrierte Lösung zur Energieverteilung und digitalen Überwachung. Dieses horizontale 44-Positions-Panel kombiniert marine Robustheit mit erweiterten Funktionen für eine optimierte Verwaltung von 12V-Gleichstromsystemen.

Erweiterte digitale Überwachung

Im Zentrum des BEP PAN 44SP DC12V DCSM HORZ steht der digitale Farbmonitor (DCSM) mit einem 2,8-Zoll-QVGA-LCD-Display. Er ermöglicht die Echtzeitüberwachung von Spannungen, Lade-/Entladeströmen für bis zu zwei Batteriebänke, Flüssigkeitsständen in Tanks sowie dem Zustand der Stromkreise. Der DCSM zeigt zudem die verbleibende Kapazität in Amperestunden (Ah) und Prozent (%) an. Acht benutzerkonfigurierbare Eingänge sind verfügbar, ergänzt durch programmierbare Audio-/Visuellen-Alarme für Hoch-/Niedrigspannungs-, Strom- und Tankfüllstandsschwellen. Das dimmbare Display und die beleuchtete Tastatur erleichtern die nächtliche Bedienung.

Konstruktion und Schaltungsabsicherung

Das Panel basiert auf einer thermolackierten Aluminium-Grundplatte in Marinequalität, die eine hohe Widerstandsfähigkeit gegen raue Umgebungsbedingungen bietet. Es integriert magneto-hydraulische Airpax-Leistungsschalter zum Schutz der 44 Stromkreise. Das elegante Contour-Design wird durch grün hinterleuchtete LED-Beschriftungen und rote LED-Anzeigen für aktive Systeme ergänzt. Das PAN 44SP DC12V DCSM HORZ entspricht den ABYC-Normen und unterstreicht damit sein Engagement für Sicherheit und Leistung in marinen Anwendungen. Das Panel kann je nach Installationsanforderungen bündig oder oberflächenmontiert installiert werden.

Expertenmeinung

Pol CONIN

Digitalverantwortlicher

« Sicherungskasten BEP PAN 44SP DCSM: integrierte DC-Überwachung und -Steuerung »

Das BEP PAN 44SP DC12V DCSM HORZ-Sicherungspaneel bietet eine zentrale Lösung zur Stromversorgung und Überwachung für 12V-Gleichstromsysteme. Sein Hauptvorteil liegt in der Integration eines digitalen Farbmonitors direkt im Paneel, der eine sofortige Übersicht über den Batteriezustand, die Füllstände der Tanks und die Aktivität der Stromkreise ermöglicht. Dadurch entfällt die Notwendigkeit separater Überwachungsdisplays, was das Armaturenbrett und die gesamte Verkabelung an Bord oder im Freizeitfahrzeug vereinfacht.

Für die Installation ist die horizontale Bauform zu berücksichtigen, um die Integration in die verfügbaren Räumlichkeiten zu ermöglichen. Die hochwertige, thermolackierte Aluminiumkonstruktion bietet eine hohe Beständigkeit gegen typische Umwelteinflüsse. Die 44 Positionen für magneto-hydraulische Airpax-Sicherungen gewährleisten einen zuverlässigen Schutz für eine beträchtliche Anzahl von Stromkreisen. Dieses Paneel eignet sich besonders für mittelgroße bis große Boote oder Freizeitfahrzeuge, die eine detaillierte Kontrolle und schnelle Diagnose ohne komplexe Benutzeroberfläche erfordern.

Das System programmierbarer Alarme des DCSM ist eine wesentliche Sicherheitsfunktion, die den Nutzer bei Spannungs-, Strom- oder Flüssigkeitsstandsabweichungen warnt. Es ist zu beachten, dass dieses Paneel für 12V-Gleichstromsysteme optimiert ist und die Anzahl der Positionen bei Installationen mit mehr als 44 Stromkreisen eine Einschränkung darstellen kann. In solchen Fällen könnten modulare Lösungen in Betracht gezogen werden.

Durabilité

Facilité d'installation

Rapport performance / prix

Zahlung und Sicherheit

Ihre Zahlungsinformationen und Daten werden sicher verarbeitet.

Panel 44SP 12 V DC DCSM horizontal

3.002,40€

Häufig gestellte Fragen

Benötigen Sie Hilfe? Kontaktieren Sie uns

Was ist das Panel BEP PAN 44SP DC12V DCSM HORZ?

Das BEP PAN 44SP DC12V DCSM HORZ ist ein DC-Sicherungstableau zur Energieverteilung und digitalen Überwachung in marinen Umgebungen und Freizeitfahrzeugen. Es handelt sich um ein horizontales Panel mit 44 Sicherungsplätzen, das einen farbigen Digitalmonitor (DCSM) zur optimierten Steuerung von 12V-DC-Systemen integriert.

Was ist die Hauptfunktion des integrierten digitalen Farbmonitors (DCSM)?

Die Hauptfunktion des digitalen Farbmonitors (DCSM) besteht darin, eine Echtzeitüberwachung der elektrischen Systeme bereitzustellen. Er zeigt wichtige Informationen wie Spannungen, Lade-/Entladeströme für Batteriebänke, Flüssigkeitsstände der Tanks sowie den Zustand der Stromkreise an.

Welche Informationen kann das DCSM zu den Batterien anzeigen?

Das DCSM kann mehrere wesentliche Informationen zu den Batterien anzeigen, darunter:

Die Spannungen der Batteriebänke.Die Ladeströme und Entladeströme.Die verbleibende Kapazität in Amperestunden (Ah).Die verbleibende Kapazität in Prozent (%).

Wie viele Batteriebänke kann das Digitaldisplay gleichzeitig überwachen?

Das digitale Farbmonitor-System (DCSM) kann die Lade- und Entladeströme von bis zu zwei separaten Batteriebänken überwachen.

Kann das Panel die Füllstände der Tanks überwachen? Wenn ja, wie viele?

Ja, das BEP PAN 44SP DC12V DCSM HORZ Panel ermöglicht die Überwachung der Flüssigkeitsstände in Tanks. Es verfügt über acht generische Eingänge, die vom Benutzer konfiguriert werden können, insbesondere zur Tankniveauüberwachung.

Welche Alarmoptionen bietet das DCSM?

Das DCSM ist mit programmierbaren Audio-/Visualarm ausgestattet. Diese Alarme können so konfiguriert werden, dass sie bei Überschreitung oder Unterschreitung von Grenzwerten für Spannung, Stromstärke und Tankfüllstand ausgelöst werden.

Ist das Display des Digitalmonitors für den Nachtbetrieb geeignet?

Ja, der Bildschirm des digitalen Farbmonitors (DCSM) ist für den nächtlichen Einsatz konzipiert. Er ist dimmbar, sodass sich die Helligkeit anpassen lässt, und die Tastatur ist beleuchtet, um die Bedienung im Dunkeln zu erleichtern.

Für welche Art von elektrischen Systemen ist dieses Panel ausgelegt?

Dieses Panel ist speziell für die Verwaltung von 12-V-Gleichstromsystemen konzipiert. Es bietet eine integrierte Lösung zur Energieverteilung und Überwachung dieser Systeme.

Wie viele Sicherungsplätze bietet diese Schalttafel?

Das BEP PAN 44SP DC12V DCSM HORZ-Panel ist ein 44-Positions-Panel, d. h., es kann bis zu 44 Sicherungsautomaten zum Schutz der Stromkreise aufnehmen.

Ist dieses Panel speziell für den maritimen Einsatz konzipiert?

Ja, dieses Panel ist mit einer marinen Robustheit konstruiert, um den anspruchsvollen Bedingungen mariner Umgebungen sowie von Freizeitfahrzeugen standzuhalten.

Wie hoch ist die Nennspannung dieses Panels?

Die Nennbetriebsspannung dieses Panels beträgt 12 V DC.

Zeigt das digitale Display die verbleibende Batteriekapazität an?

Ja, das digitale Farbdisplay (DCSM) zeigt den verbleibenden Batteriekapazitätsstand sowohl in Amperestunden (Ah) als auch in Prozent (%) an.

Gibt es konfigurierbare generische Eingänge am DCSM?

Ja, der DCSM verfügt über acht generische Eingänge, die vom Benutzer konfigurierbar sind. Sie können für verschiedene Überwachungsanwendungen genutzt werden, darunter Tankfüllstände.

Welche Montageart hat dieses Panel?

Dieses Panel ist für die horizontale Montage ausgelegt, wie die Kennzeichnung »HORZ« in der Bezeichnung angibt.

Ist das Panel für die Installation in Wohnmobilen geeignet?

Ja, das BEP PAN 44SP DC12V DCSM HORZ-Panel ist für den Einsatz in maritimen Umgebungen und Freizeitfahrzeugen konzipiert und bietet eine passende Lösung zur Energieverteilung für beide Anwendungsbereiche.

Ist die Tastatur des Digitalmonitors beleuchtet?

Ja, die Tastatur des digitalen Farbmonitors (DCSM) ist beleuchtet, was die Sichtbarkeit und die Bedienfreundlichkeit insbesondere bei schlechten Lichtverhältnissen oder nachts verbessert.

Wie ist das Panel konstruiert, um seine Robustheit in mariner Umgebung zu gewährleisten?

Das Panel ist auf einer Grundplatte aus Aluminium aufgebaut, was ihm eine für marine Umgebungen und Freizeitfahrzeuge geeignete Robustheit verleiht. Diese Konstruktion gewährleistet seine Haltbarkeit unter schwierigen Bedingungen.

Kann der digitale Monitor in andere Bordsysteme integriert werden?

Das digitale Farbmonitor-System (DCSM) ist ein in das Bedienpanel integriertes Überwachungssystem. Die angezeigten Informationen sind direkt auf seinem LCD-Bildschirm abrufbar. Der bereitgestellte Text erwähnt keine spezifische Integration mit anderen Bordsystemen über Protokolle wie NMEA 2000 für dieses Produkt.
