Kabeldurchführung CableClam 0,83"

Die CableClam 0,83" von BLUE SEA ist eine Kabeldurchführung, die für eine zuverlässige Abdichtung von Kabeleinführungen auf Decks und Schotten in der Marine sorgt. Teil der CableClam-Serie (mit den Bestellnummern PN 1001, 1002 und 1003 für verschiedene Kabeldurchmesser), ist dieses Modell speziell für Kabel mit einem Durchmesser von 0,83 Zoll (ca. 21 mm) ausgelegt. Es ist ein unverzichtbares Bauteil für die Führung elektrischer und elektronischer Kabel durch exponierte Flächen im maritimen Umfeld.

Konstruktion und Abmessungen

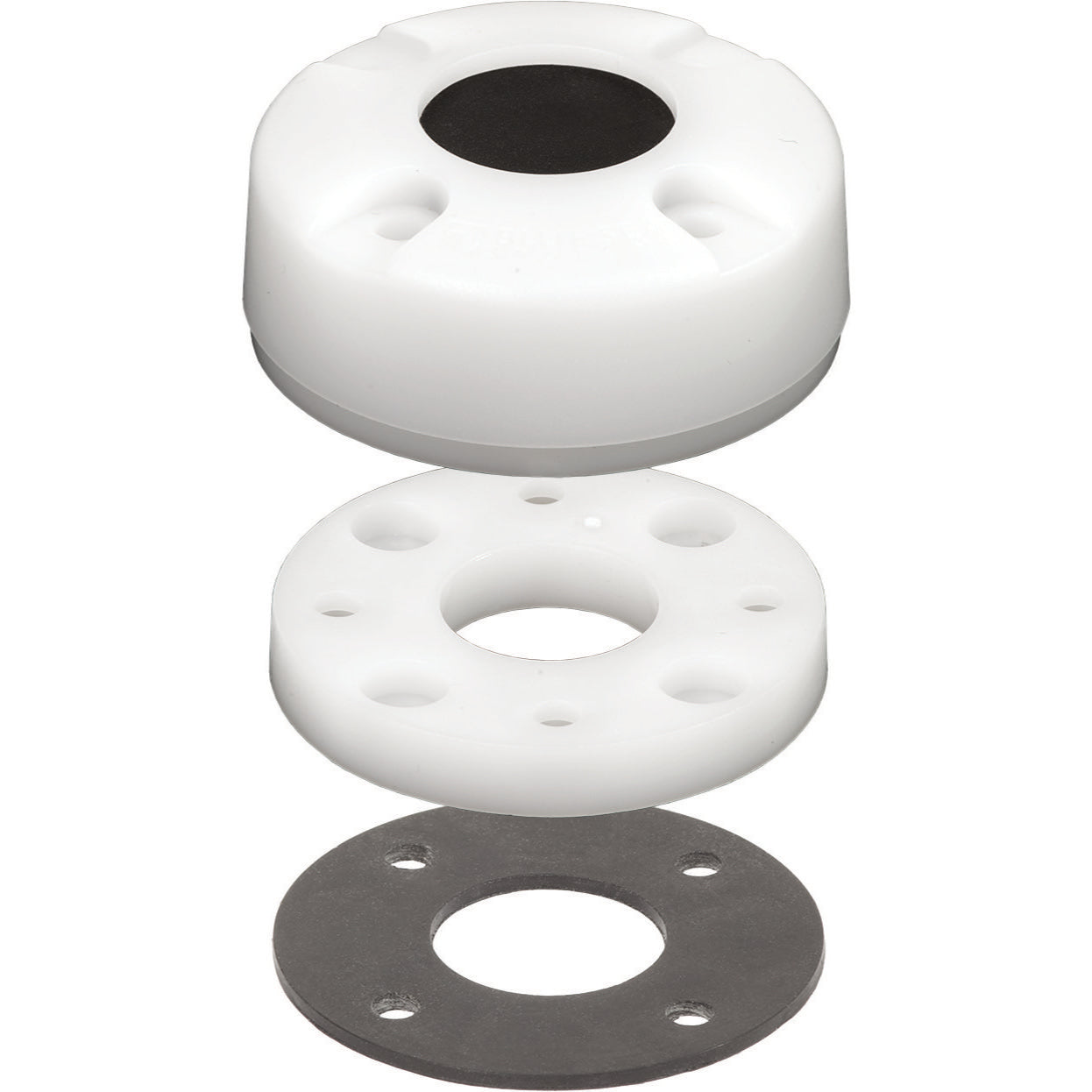

Diese Kabeldurchführung besteht aus einem Deckring, einer Dichtung und einem Druckring. Die Außenabmessungen betragen 2,17 Zoll (55,03 mm) in der Länge, 0,94 Zoll (23,94 mm) in der Breite und 0,90 Zoll (22,92 mm) in der Höhe nach der Montage. Der Dichtungsdurchmesser beträgt 0,78 Zoll (19,69 mm). Die Montage erfordert ein Befestigungsloch für eine #8-Schraube, die eine stabile Fixierung auf der Oberfläche gewährleistet. Die Konstruktion ermöglicht eine unauffällige und funktionale Integration, ähnlich wie andere Dichtungslösungen der Marke BLUE SEA oder von Mitbewerbern wie Seaview, jedoch mit Fokus auf Einfachheit und Effizienz für spezifische Kabeldurchmesser.

Montage und Leistung

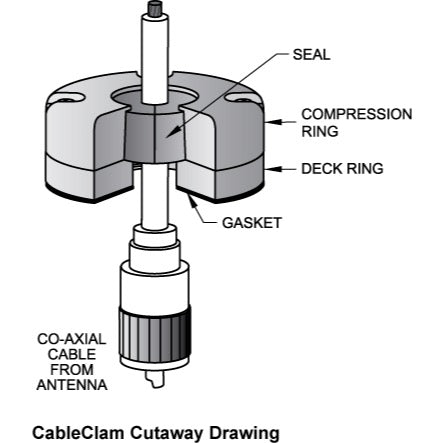

Die Montage der CableClam 0,83" umfasst das Bohren der Dichtung auf den Kabeldurchmesser, gefolgt von einem Schlitz von der Kante der Dichtung bis zur Mitte. Deckring und Dichtung werden befestigt, das Kabel eingeführt und die Dichtung in den Druckring gepresst, bevor dieser mit dem Deckring verschraubt wird. Diese Methode sorgt für eine progressive Kompression der Dichtung um das Kabel und erzeugt eine dichte Verbindung. Es ist wichtig, die Schrauben nicht zu fest anzuziehen, um Schäden an den Komponenten zu vermeiden und die Langlebigkeit der Installation sowie die dauerhafte Abdichtung zu gewährleisten.
