Blue Sea Systems

2105-BSS

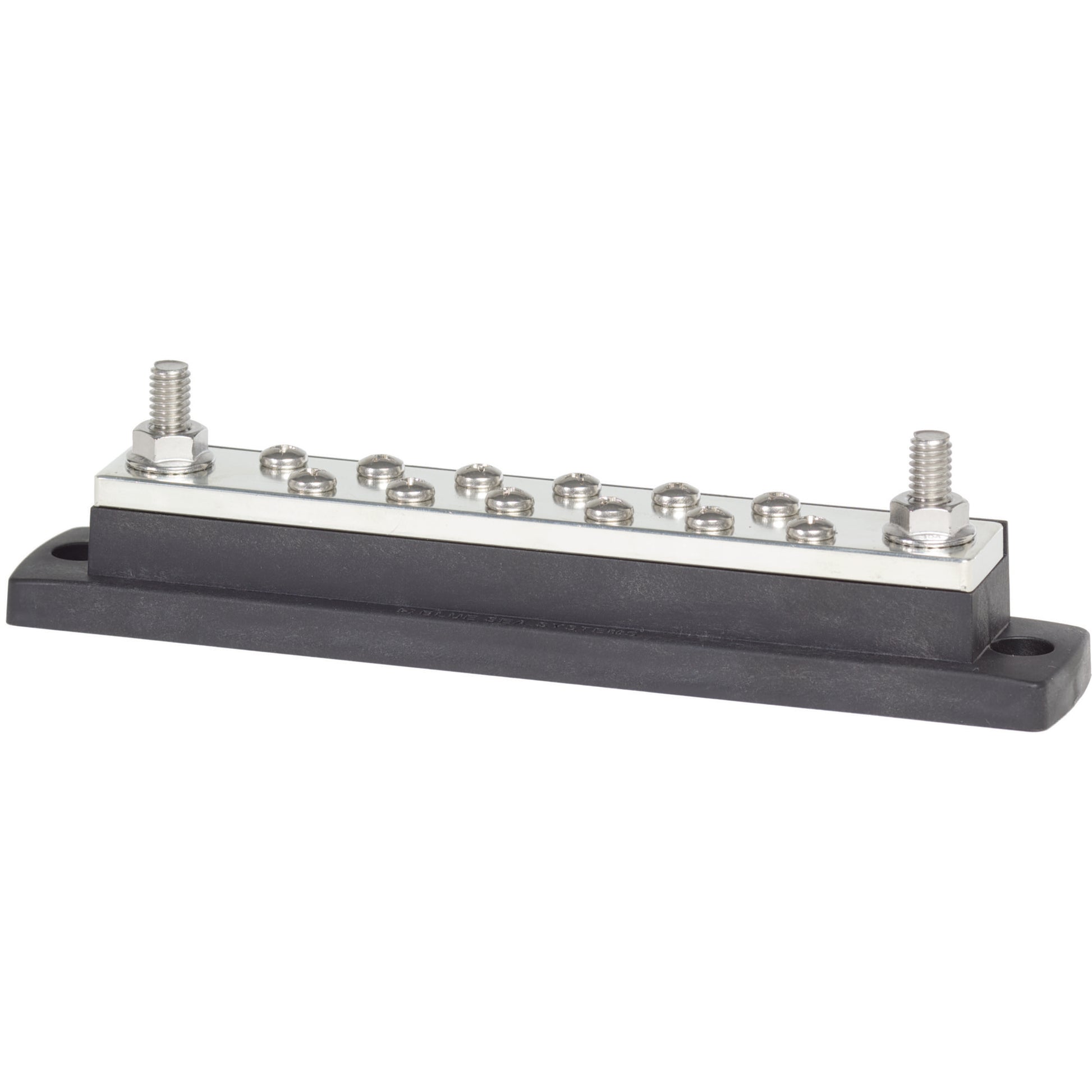

MaxiBus 250A-Busbar – Zwei Bolzen 5/16"-18 und zwölf Schrauben #10-24

Die BLUE SEA MaxiBus 250A-Bussschiene sorgt für eine zentrale und sichere Verteilung des Bordnetzes in der Marine. Mit einer Kapazität von 250 Ampere optimiert sie die Organisation Ihres Stromkreises. Das Produkt entspricht der Norm ISO 8846 zum Schutz vor Entzündung und umfasst zwei Anschlussklemmen 5/16"-18 sowie zwölf Schrauben #10-24.

ListenpreisProfitarif nutzen

61,43€

61,43€ ~~75,60€~~

Steuer inbegriffen. Versand wird beim Bezahlvorgang berechnet.

Auf Lager

Kostenlose Lieferung an Abholstation ab 150€ in Frankreich
Abholung bei Skysat möglich

Individuelle Installation

Vertrauen Sie Skysat für die Installation Ihrer Ausrüstung an Bord

Angebot anfordern

Installateure in Ihrer Nähe

durch unser Netzwerk zertifizierter Installateure

Installateur finden

Service & Support

Wählen Sie eine zusätzliche Hilfe bei der Montage

Technische Daten

Stromstärke	250.0
Anzahl der Schaltkreise	14.0
Anzahl der Pole	1
Montagetyp	Aufbau auf Oberfläche
Zertifizierungen	CE, ISO 8846
Maximale Kabelschuhgröße (mm)	M8
Abmessungen (B x H x T)	201,3 x 29,5 x 48,5
Barcode (EAN)	SK-000043927
Flange Nut Material	Edelstahl
Herstellername	Blue Sea Systems
Produktreihe	MaxiBus
Produkttyp	Busschiene
Schraubenanzahl	12
Terminal Screw Size Imperial	#10-24
Terminal Stud Count	2
Terminal Stud Thread Imperial	5/16-18

Ausführliche Beschreibung

Für anspruchsvolle elektrische Bordnetze an Bord konzipiert, bietet die BLUE SEA MaxiBus 250A-Busbar (Artikelnummer 2105-BSS) eine zentrale und zuverlässige Verteilerlösung. Die Komponente ist für Ströme bis 250 Ampere ausgelegt und damit ein zentrales Element für Installationen, die eine effiziente Zusammenführung von Stromversorgung und Masseverbindungen erfordern.

Konstruktion und Anschlusstechnik

Die MaxiBus 250A-Busbar verfügt über zwei Edelstahlbolzen mit 5/16"-18-Gewinde für Hauptanschlüsse oder Kabel mit großem Querschnitt. Diese nehmen Kabelschuhe mit 5/16"- oder M8-Auge auf. Zusätzlich stehen zwölf Schrauben #10-24 für den Anschluss von Nebenkreisen oder Zubehör zur Verfügung, kompatibel mit Kabelschuhen #10 oder M5. Diese gemischte Konfiguration ermöglicht eine flexible Anordnung elektrischer Systeme an Bord. Das 5/16"-18-Gewinde der Bolzen und das #10-24-Gewinde der Schrauben sorgen für eine sichere Fixierung der Anschlüsse.

Montage und Sicherheit

Die Abmessungen der Busbar betragen 201,3 mm (7,93 Zoll) Gesamtlänge, mit einem Bohrlochabstand von 181,0 mm (7,13 Zoll) für die #10- oder M5-Befestigung. Die Breite beträgt 48,5 mm (1,91 Zoll), die Höhe 29,5 mm (1,16 Zoll). Die Konstruktion umfasst verzahnte Edelstahl-Sechskantmuttern für die Bolzen, die eine höhere Vibrationsfestigkeit bieten. Die BLUE SEA MaxiBus 250A-Busbar ist gemäß Richtlinie 94/25/EG in der Fassung 2003/44/EG sowie nach ISO 8846 (Schutz gegen Entzündung umgebender brennbarer Gase) zertifiziert. Diese Zertifizierung, die auch für andere Produkte der Serie wie die MiniBus 2314 und 2315 oder die Modelle 2104 und 2107 gilt, bestätigt ihre Eignung für den sicheren Einsatz im maritimen Umfeld.

Dokumentationen

Type	Nom
	EN - Dimensioned Drawing - MaxiBus 250A BusBar - Two 5-16in-18 Studs and Twelve #10-24 Screws
	EN - Certificat ISO 8846 - Barre omnibus MaxiBus 250A
	EN - Déclaration de conformité CE - Barre omnibus MaxiBus 250A

Expertenmeinung

Pol CONIN

Digitalverantwortlicher

« MaxiBus 250A: Verwaltung kritischer Stromkreise in maritimem Umfeld »

Die BLUE SEA MaxiBus 250A-Bussschiene ist ein zentrales Bauteil für die Verwaltung elektrischer Stromkreise an Bord. Mit einer Kapazität von 250 Ampere eignet sie sich besonders für Segelboote und Motorboote mittlerer bis großer Größe, bei denen ein hoher Energiebedarf besteht – typischerweise zur Versorgung eines Hauptverteilers, eines Wechselrichters mittlerer Leistung oder zur Zusammenführung der Masseverbindungen aller Geräte.

Die Integration von zwei robusten Bolzen mit 5/16"-18-Gewinde ist für Hochstromverbindungen ausgelegt, wie z. B. den Anschluss des Batterieparks oder die Verbindung zu einem Hauptsicherungsschalter. Die zwölf Schraubklemmen #10-24 bieten eine flexible Möglichkeit, zahlreiche Nebenstromkreise anzuschließen, wie Beleuchtung, Pumpen, Navigationsinstrumente oder USB-Ladegeräte, ohne die Hauptklemmen zu überlasten. Diese Konfiguration minimiert direkte Batterieanschlüsse, reduziert das Risiko von Wackelkontakten und vereinfacht die Fehlersuche.

Für eine optimale Installation wird empfohlen, die Busschiene in unmittelbarer Nähe zur Hauptstromquelle oder zum Sicherungskasten in einem trockenen und zugänglichen Fach zu platzieren. Die Konformität mit der Norm ISO 8846 gewährleistet ihre Sicherheit in potenziell explosionsgefährdeten Umgebungen – ein entscheidender Vorteil für die Seetauglichkeit. Im Vergleich zu kompakteren Lösungen wie den MiniBus-Modellen derselben Marke zeichnet sich die MaxiBus 250A durch eine höhere Strombelastbarkeit und eine größere Anzahl an Klemmen für Nebenlasten aus, was sie für komplexe und erweiterbare elektrische Systeme prädestiniert.

Durabilité

Facilité d'installation

Rapport performance / prix

Zahlung und Sicherheit

Ihre Zahlungsinformationen und Daten werden sicher verarbeitet.

MaxiBus 250A-Busbar – Zwei Bolzen 5/16"-18 und zwölf Schrauben #10-24

61,43€

61,43€ ~~75,60€~~

Häufig gestellte Fragen

Benötigen Sie Hilfe? Kontaktieren Sie uns

Wie hoch ist die maximale Strombelastbarkeit dieses Sammelschienenprofils?

Diese Blue Sea MaxiBus-Busbar ist für einen maximalen Strom von 250 Ampere ausgelegt. Sie eignet sich ideal für anspruchsvolle Marine-Elektriksysteme, die eine zentrale und zuverlässige Verteilung zur Konsolidierung von Stromversorgungen und Masse-Rückführungen erfordern.

Wofür dienen die verschiedenen Anschlusstypen auf dieser Stromschiene?

Die MaxiBus 250A-Stromschiene ist mit zwei Anschlusstypen für maximale Flexibilität ausgestattet:

Zwei Bolzen 5/16"-18: Diese Bolzen eignen sich für starke Querschnitte oder Hauptkabel und nehmen 5/16"- oder M8-Ösenkabelschuhe auf.Zwölf Schrauben #10-24: Diese Schrauben dienen zum Anschluss von Nebenstromkreisen oder Zubehör und sind kompatibel mit #10- oder M5-Ösenkabelschuhen.

Aus welchen Materialien besteht die MaxiBus 250A-Bussschiene?

Die Anschlussbolzen dieser Busschiene sind aus Edelstahl gefertigt. Die mitgelieferten Bundmuttern für die Bolzen sind ebenfalls aus Edelstahl, was eine bessere Vibrations- und Korrosionsbeständigkeit in mariner Umgebung gewährleistet.

Wie sind die physischen Abmessungen der Blue Sea MaxiBus 250A-Busbar?

Die Abmessungen der BLUE SEA MaxiBus 250A-Busbar sind wie folgt:

Gesamtlänge: 201,3 mm (7,93 Zoll)Breite: 48,5 mm (1,91 Zoll)Höhe: 29,5 mm (1,16 Zoll)Bohrabstand für Befestigungselemente: 181,0 mm (7,13 Zoll).

Wie befestigt man die MaxiBus 250A-Busbar?

Die MaxiBus 250A-Busbar kann mit Befestigungsmaterial der Größe #10 oder M5 montiert werden. Der Montageabstand zwischen den Befestigungspunkten beträgt 181,0 mm (7,13 Zoll). Für eine sichere und dauerhafte Installation im maritimen Umfeld sollten geeignete Befestigungselemente verwendet werden.

Welche Kabelendhülsen-Typen sind mit den Anschlüssen dieser Sammelschiene kompatibel?

Diese Sammelschiene ist für verschiedene Kabelendhülsen-Typen ausgelegt:

Für die beiden Bolzen 5/16"-18 können Kabelendhülsen mit Öse 5/16" oder M8 verwendet werden. Für die zwölf Schrauben #10-24 sind Kabelendhülsen mit Öse #10 oder M5 kompatibel.

Ist dieser Busbar für den Einsatz in maritimer Umgebung geeignet?

Ja, der Busbar BLUE SEA MaxiBus 250A ist speziell für anspruchsvolle marine elektrische Systeme konzipiert. Er entspricht den Anforderungen der Richtlinie 94/25/EG in der Fassung durch 2003/44/EG sowie der Norm ISO 8846 für den Explosionsschutz in explosionsgefährdeten Bereichen. Diese Zertifizierung garantiert seine Sicherheit und Zuverlässigkeit in nautischer Umgebung.

Ist die MaxiBus 250A-Busbar von Blue Sea Systems für die Sicherheit im maritimen Bereich zertifiziert?

Ja, die MaxiBus 250A-Busbar von Blue Sea Systems ist für den maritimen Bereich zertifiziert. Sie entspricht den Anforderungen der Richtlinie 94/25/EG (geändert durch 2003/44/EG) für Sportboote und erfüllt die Norm ISO 8846 zum Schutz vor Entzündung umgebender brennbarer Gase. Diese Zertifizierungen bestätigen ihre sichere Auslegung für den Einsatz im nautischen Umfeld.
