Blue Sea Systems

5502100-BSS

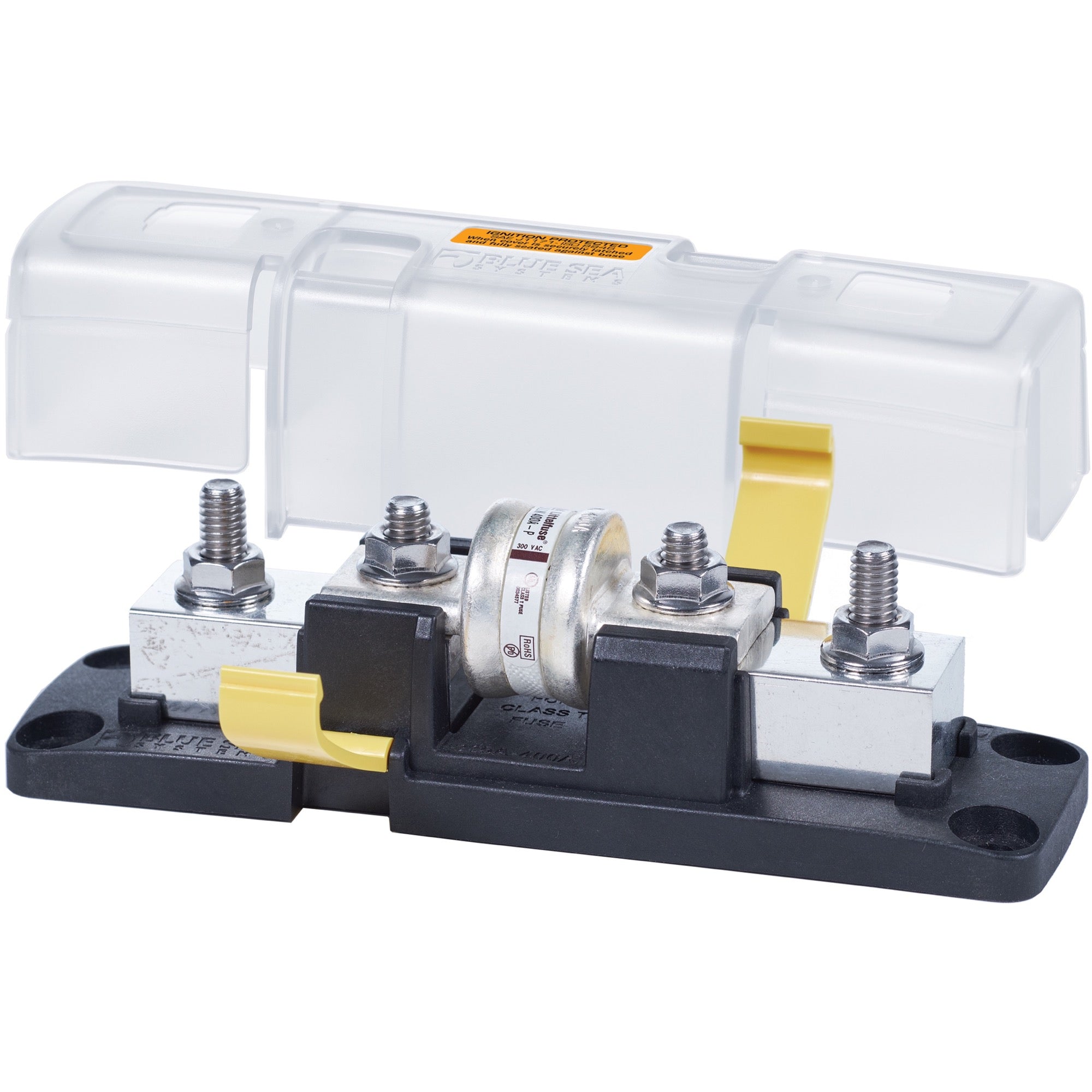

Sicherungsträger Klasse T mit isolierendem Deckel – 225 bis 400 A

Name: Sicherungsträger Klasse T mit isolierendem Deckel – 225 bis 400 A
Brand: Blue Sea Systems
SKU: 5502100-BSS
Price: 138.24 EUR
Availability: InStock

Conçu pour la protection rapide des onduleurs et grands parcs de batteries, le bloc de fusibles BLUE SEA Classe T 5502100-BSS est compatible avec des fusibles Classe T de 225 à 400 A (le bloc supporte un courant maximal de 320A DC). Il est doté d'un couvercle isolant et de goujons en acier inoxydable de 5/16"-18 pour une connexion sécurisée. Ce modèle complète la gamme Classe T de Blue Sea, offrant une solution robuste pour les applications de forte puissance.

Inclus : Un bloc de fusibles Classe T avec couvercle isolant et écrous à embase crénelée en acier inoxydable. Fusibles vendus séparément.

Prix publicBénéficier du tarif pro

138,24€

Steuer inbegriffen. Versand wird beim Bezahlvorgang berechnet.

Auf Lager

Kostenloser Versand ab 300€ in der EU
Retrait chez Skysat possible

Installation sur mesure

Faites confiance à Skysat pour installer l'équipement à bord

Demander un devis

Installateurs autour de vous

grâce à notre réseau d'installateurs agréés

Trouvez un installateur

Service d'assistance

Optez pour une aide complémentaire à la pose

Caractéristiques techniques

Sicherungstyp	Classe T
Nennspannung	160
Stromstärke	320.0
Plage de calibre de fusible compatible	225-400
Nombre de fusibles	1.0
Montagetyp	Montage en surface
Taille des goujons	8
Taille du filetage des bornes	8
Couvercle de protection inclus	Oui
Protection anti-déflagrante	Oui
Flammhemmend	Oui
Conformité ABYC	Oui
Material der Kontakte	Cuivre étamé
Gehäusematerial	Plastique UL 94-V0
Couple de serrage recommandé des bornes	12.9
Section de câble maximale par goujon	120.0
Abmessungen (B x H x T)	177.8 x 58.4 x 50.8 mm
Zertifizierungen	CE,ISO 8846,SAE J1171
Application Circuit Type	Protection rapide
Base Material Flammability Standard	UL 94-V0
Continuous Amperage Engine Space	300
Flange Nut Material	Acier inoxydable
Height Above Base To Studs Mm	29.7
Hauteur	58.4
Longueur	177.8
Entraxe de fixation	158.8
Produkttyp	Bloc de fusibles
Terminal Stud Material	Acier inoxydable
Largeur	50.8

Accessoires

Class T Fuse - 225 Amp - Class T Fuse - 225 Amp

Sicherung Klasse T - 225 A

98,99€

Geschäft

Class T Fuse - 250 Amp - Class T Fuse - 250 Amp

Sicherung Klasse T - 250 A

78,54€

Geschäft

Class T Fuse - 300 Amp - Class T Fuse - 300 Amp

Sicherung Klasse T - 300 A

95,38€

Geschäft

Class T Fuse - 350 Amp - Class T Fuse - 350 Amp

Sicherung Klasse T - 350 A

113,84€

Geschäft

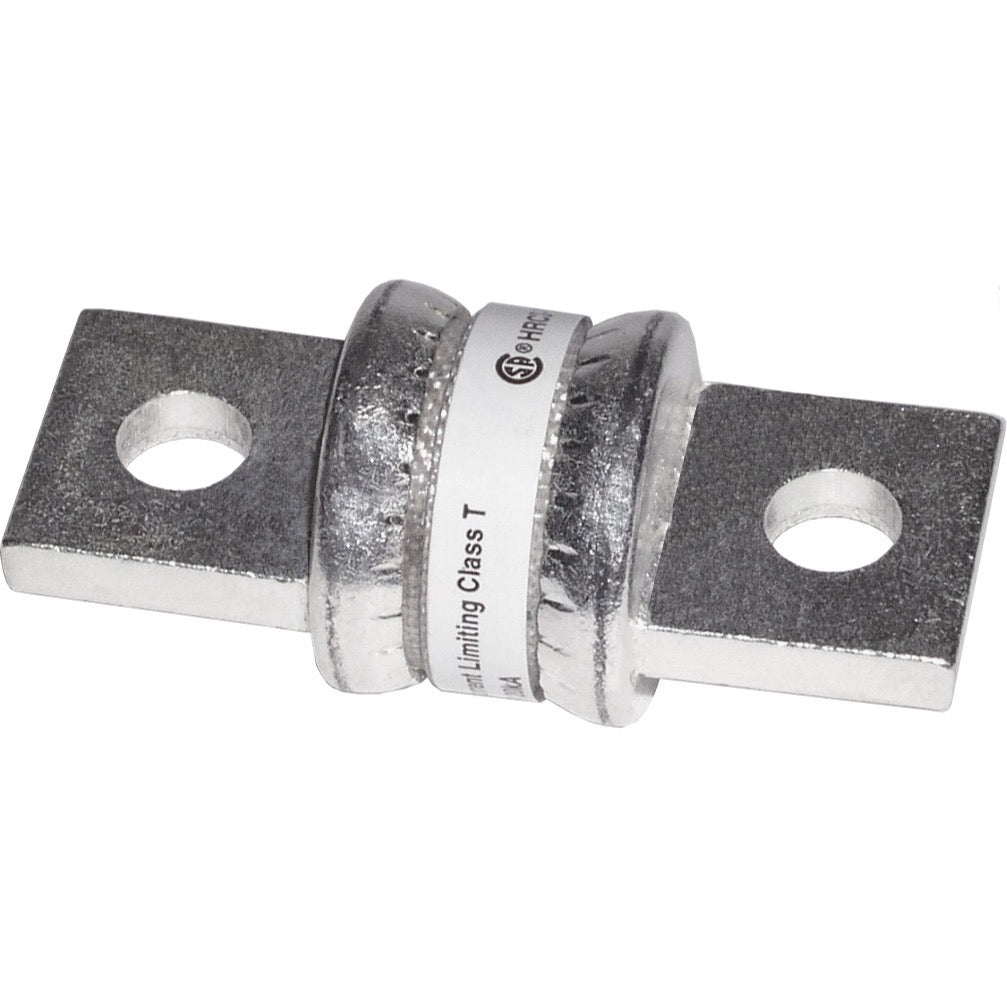

Class T Fuse - 400 Amp - Class T Fuse - 400 Amp

Sicherung Klasse T - 400 A

82,27€

Geschäft

MaxiBus 250A avec capot - six goujons 5/16"-18 - MaxiBus 250A BusBar - Six 5/16

MaxiBus 250A mit Abdeckung - sechs 5/16"-18 Bolzen

97,78€

Geschäft

MaxiBus 250A BusBar - Two 5/16"-18 Studs and Twelve #10-24 Screws - MaxiBus 250A BusBar - Two 5/16

MaxiBus 250A-Busbar – Zwei Bolzen 5/16"-18 und zwölf Schrauben #10-24

90,72€

Geschäft

MaxiBus 250A BusBar - Four 5/16"-18 Studs - MaxiBus 250A BusBar - Four 5/16

Verteilerleiste MaxiBus 250A - Vier Bolzen 5/16"-18

63,00€

Geschäft

PowerPost - 5/16"-18 Stud - PowerPost - 5/16

PowerPost-Buchse 5/16"-18

21,74€

Geschäft

PowerPost Plus - 5/16"-18 Stud - PowerPost Plus - 5/16

PowerPost Plus - Bolzen 5/16"-18

46,44€

Geschäft

Description détaillée

Entwickelt zum schnellen Schutz von Hochstrom-Schaltkreisen, ist der Sicherungsträger Klasse T BLUE SEA 5502100-BSS für Wechselrichter und große Batterieanlagen bestimmt. Er verträgt eine maximale Spannung von 160 V DC und ist kompatibel mit Sicherungen Klasse T von 225 bis 400 A (separat erhältlich). Der Träger ist nach den Anforderungen zum Schutz vor Entzündung gemäß ISO 8846 und SAE J1171 zertifiziert.

Konstruktion und technische Daten

Das Design des BLUE SEA 5502100-BSS umfasst vier Edelstahlbolzen mit 5/16"-18-Gewinde, die Ösenkabelschuhe M8 aufnehmen, sowie ein isolierendes Deckel, das den ABYC/USCG-Normen entspricht. Der Deckel verfügt über Sollbruchstellen für Kabelzugang in alle Richtungen. Die Basis aus UL 94-V0-Material gewährleistet hohe Temperaturbeständigkeit. Die Bolzen sind für eine sichere Sicherungsbefestigung auch bei hohen Temperaturen ausgelegt, und die verzahnten Edelstahl-Sechskantmuttern sorgen für zuverlässige Verbindungen mit einem maximalen Anzugsdrehmoment von 107 in-lb [12,9 N·m]. Die Montage erfolgt über Bohrungen für Halterungen 1/4" oder M6.

Positionierung in der BLUE SEA-Produktpalette

Die Abmessungen betragen 177,8 mm Länge, 50,8 mm Breite und 58,4 mm Höhe, mit einem Bohrlochabstand von 158,8 mm. Das Material des Sicherungssammelschienen ist verzinntes Kupfer. Im Gegensatz zum Modell 5007100 derselben Serie, das für 110–200 A mit 1/4"-20-Bolzen und einem Drehmoment von 72 in-lb ausgelegt ist, ist der BLUE SEA 5502100-BSS speziell für Anwendungen mit höherem Strombedarf dimensioniert und bietet eine robuste Lösung für groß angelegte Marine-Stromsysteme.

Documentations

Type	Nom
	EN - Dimensioned Drawing - Class T Fuse Block with Insulating Cover - 225 to 400A
	EN - Sell Sheet - Class T Fuse Block with Insulating Cover - 225 to 400A
	EN - Certificate - Class T Fuse Block with Insulating Cover - 225 to 400A
	EN - Certificate - Class T Fuse Block with Insulating Cover - 225 to 400A

Paiement et sécurité

Vos informations de paiement et données sont traitées de manière sécurisée.

Sicherungsträger Klasse T mit isolierendem Deckel – 225 bis 400 A

138,24€

Complétez votre installation avec des

Équipements complémentaires

M2 DC Multimeter with SoC - M2 DC Multimeter with SoC

Blue Sea Systems

Multimeter M2 DC mit SoC

Ref : 1830-BSS

587,52€

Panneau de disjoncteur Contura 4 positions - Water Resistant Circuit Breaker Panel 4 Position-Black

Blue Sea Systems

Contura Sicherungspanel 4 Positionen

Ref : 8372-BSS

239,04€

Panneau de disjoncteur Contura 8 positions - Water Resistant Circuit Breaker Panel 8 Position-Black

Blue Sea Systems

Contura Sicherungspanel 8 Positionen

Ref : 8371-BSS

407,52€

Panneau de disjoncteur étanche WeatherDeck® 12V DC - Gris 8 positions - WeatherDeck® 12V DC Waterproof Circuit Breaker Panel - Gray 8 Positions

Blue Sea Systems

Wasserdichter Sicherungsverteiler WeatherDeck® 12 V DC – Grau, 8 Positionen

Ref : 4378-BSS

309,60€

Mini OLED DC Voltmeter - Yellow - Mini OLED DC Voltmeter - Yellow

Blue Sea Systems

Mini-DC-Spannungsmesser OLED - Gelb

Ref : 1733-BSS

77,33€

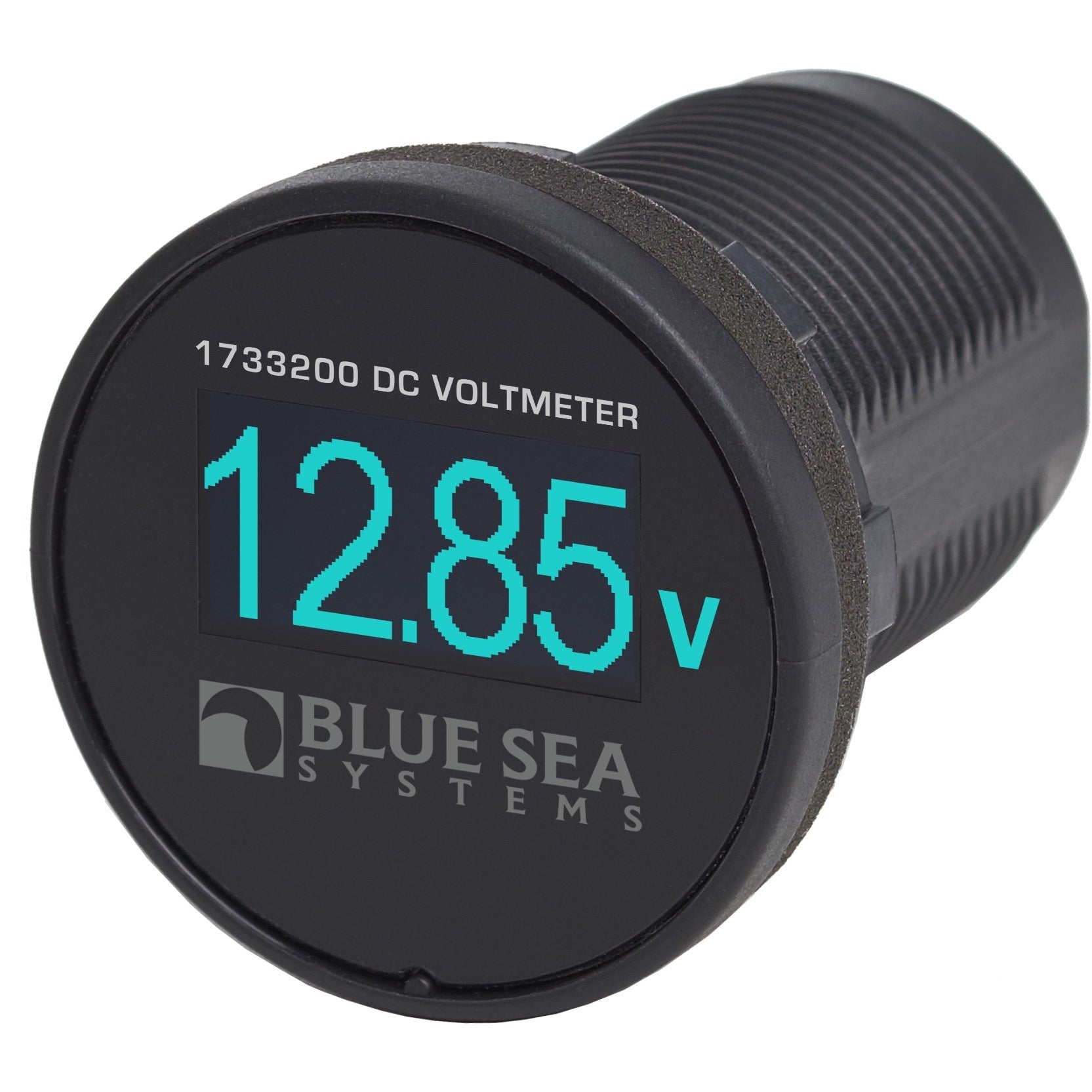

Mini OLED DC Voltmeter - Blue - Mini OLED DC Voltmeter - Blue

Blue Sea Systems

Mini-DC-Spannungsmesser OLED - Blau

Ref : 1733200-BSS

77,33€

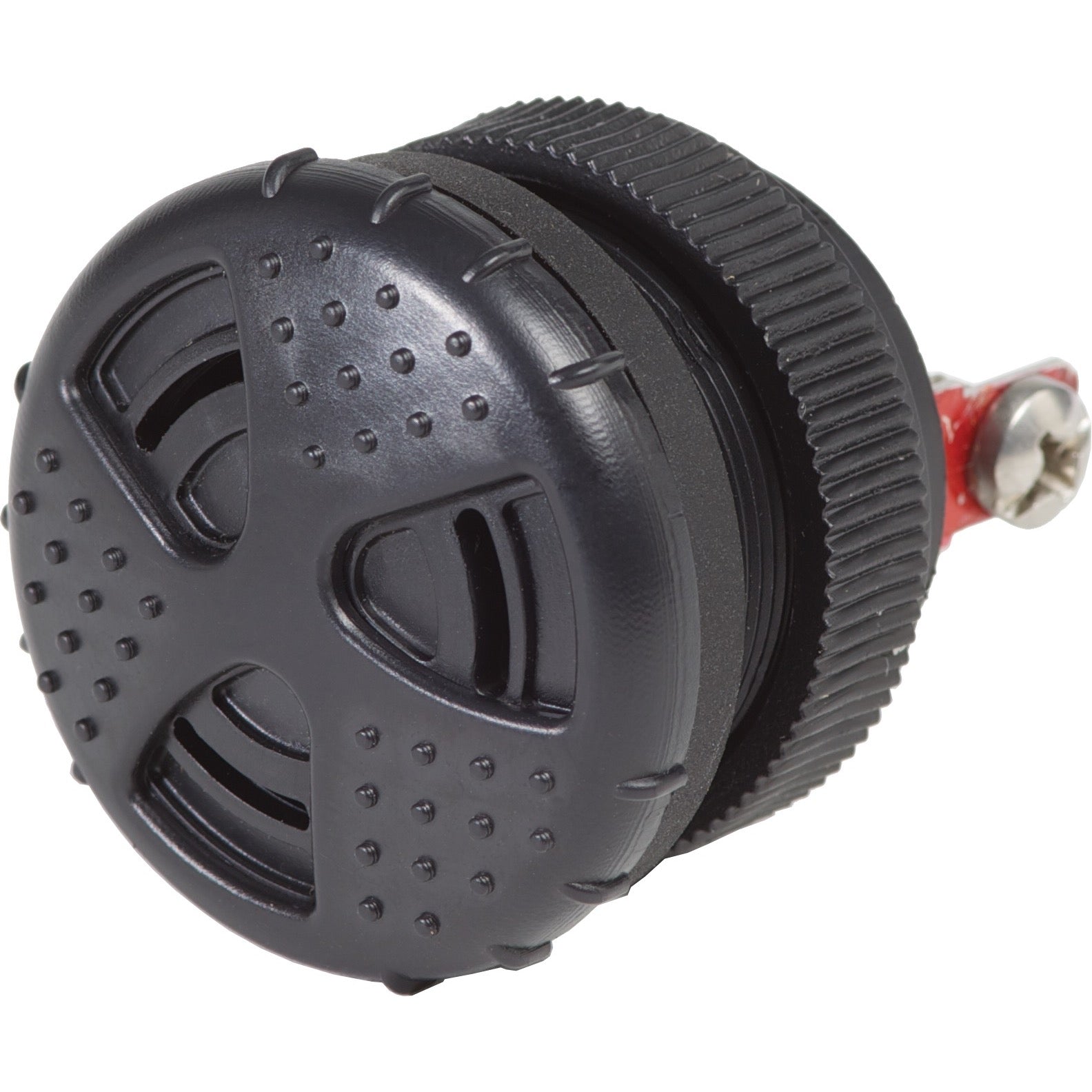

Alarme Floyd Bell Turbo Série - Floyd Bell Turbo Series Alarm

Blue Sea Systems

Floyd Bell Turbo Serie Alarm

Ref : 1070B-BSS

41,98€

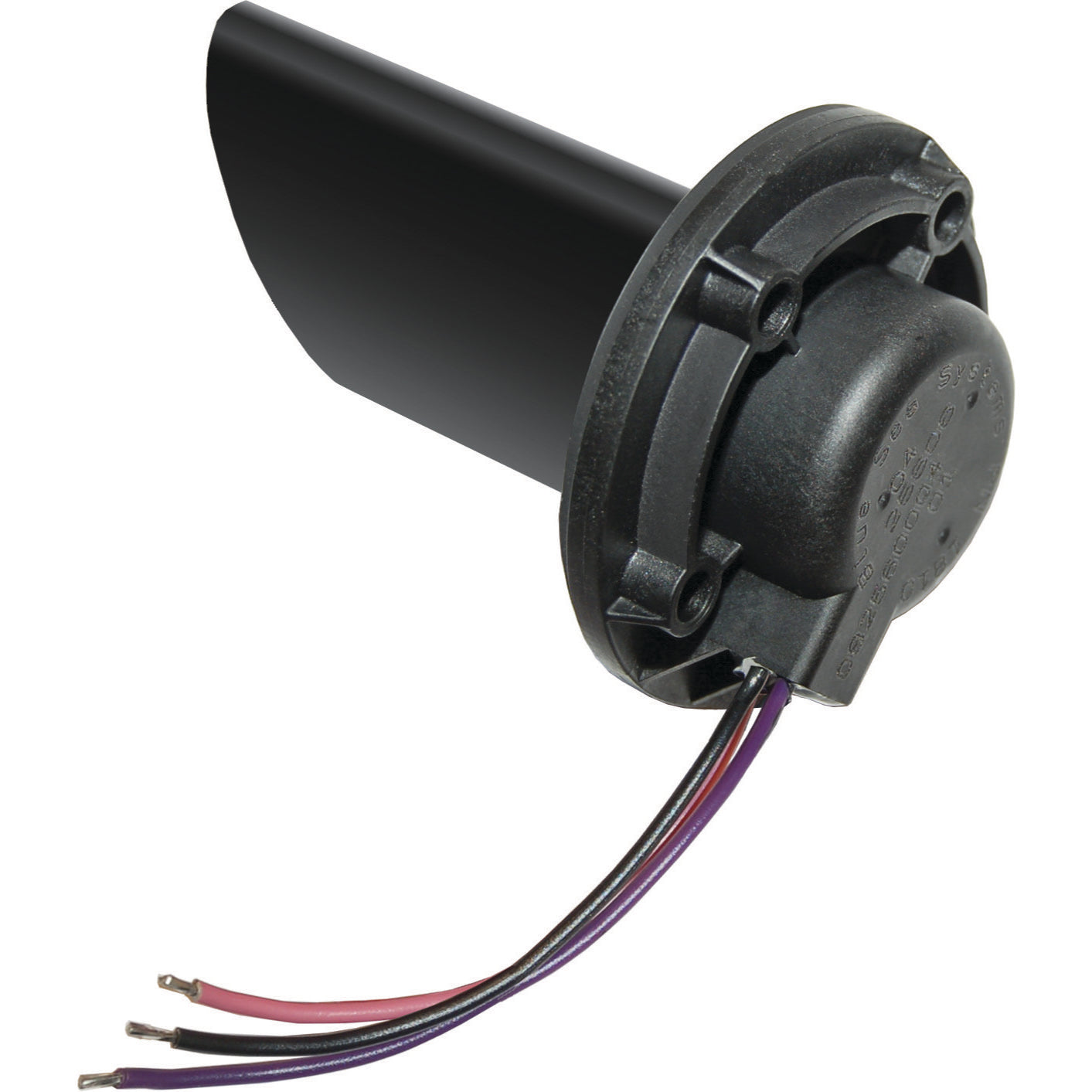

Vessel Systems Monitor Tank Sender - Diesel, Water, Waste - Vessel Systems Monitor Tank Sender - Diesel, Water, Waste

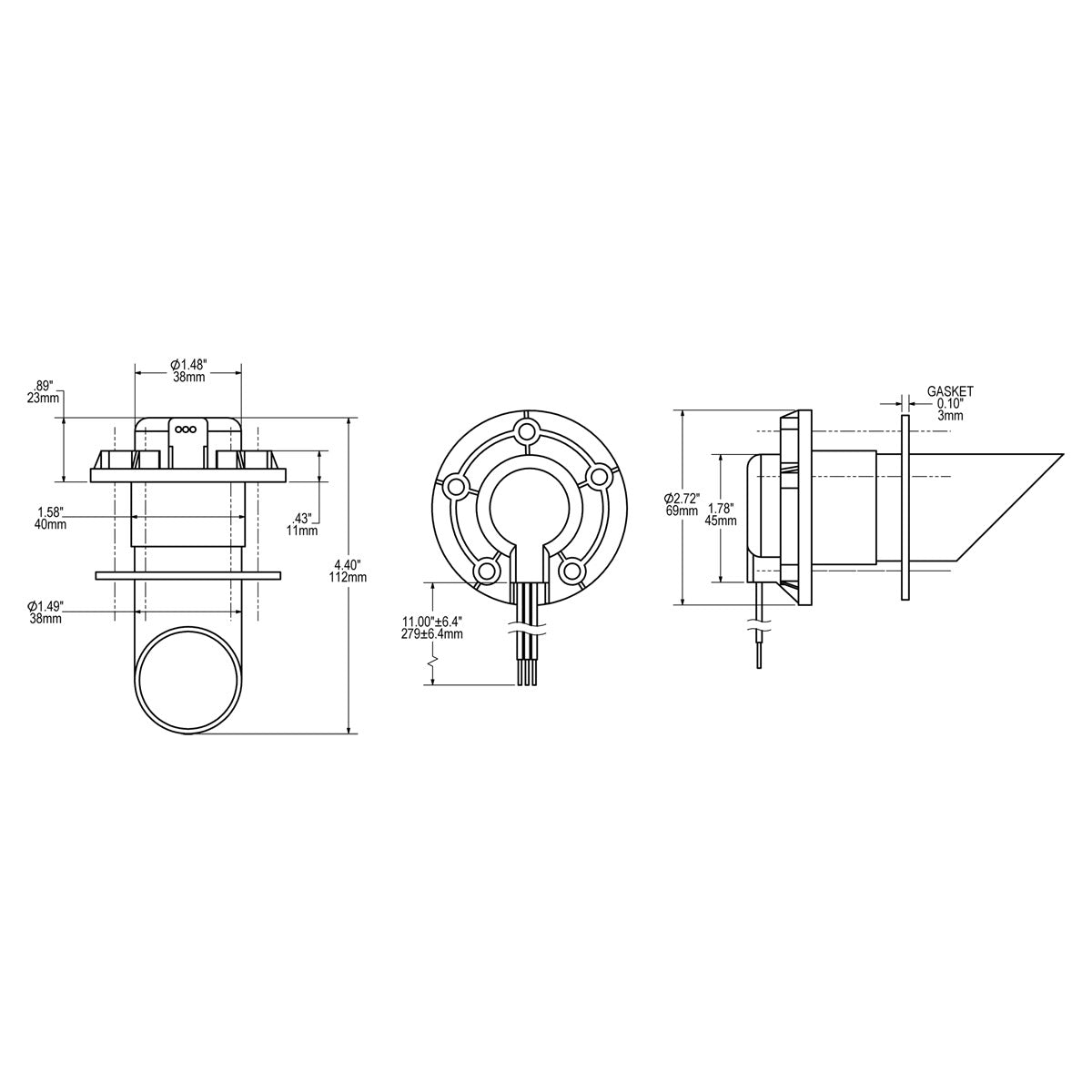

Vessel Systems Monitor Tank Sender - Diesel, Water, Waste - Dimension Drawing

Blue Sea Systems

Bordmonitoringsystem – Tankgeber für Diesel, Frischwasser, Abwasser

Ref : 1810-BSS

217,44€

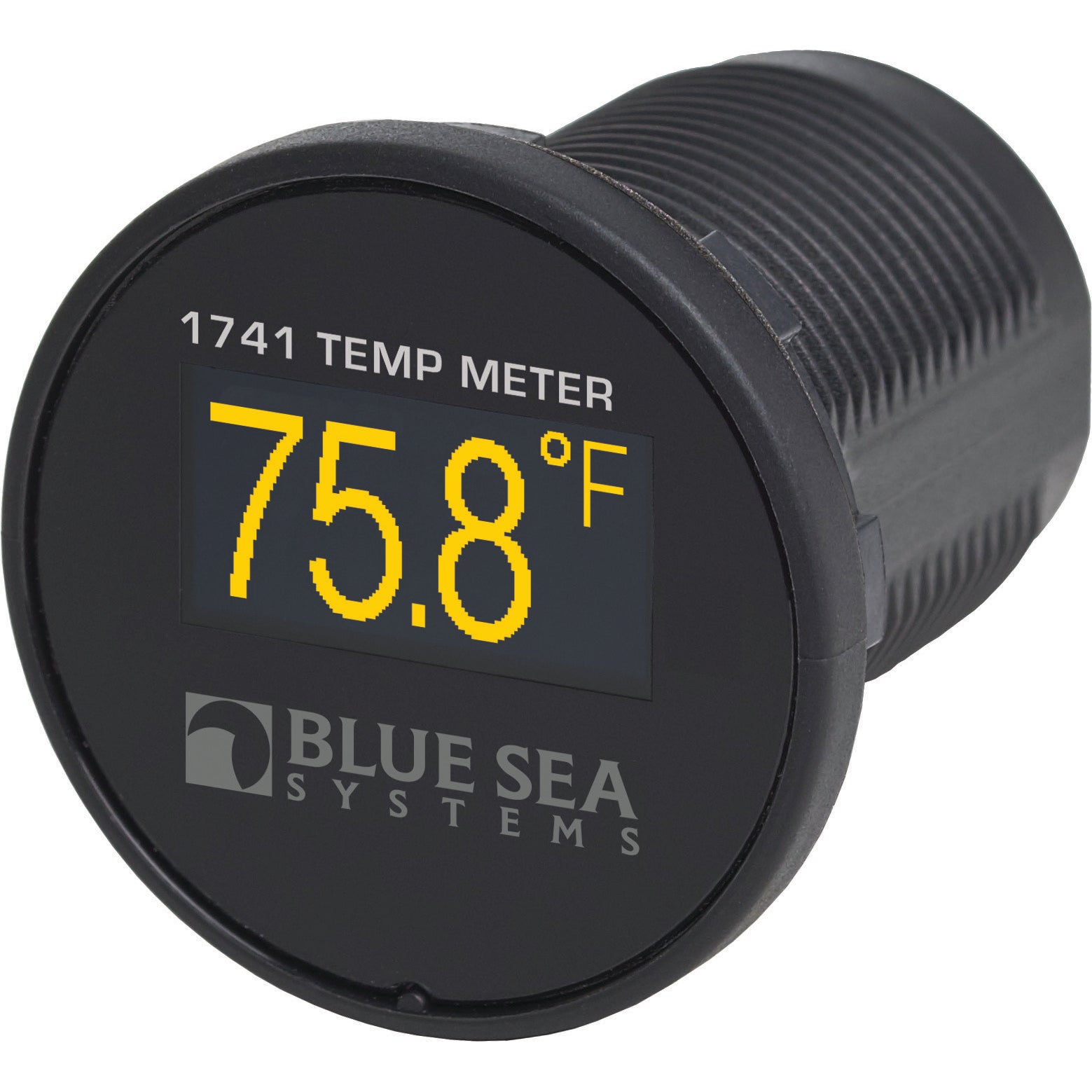

Mini OLED Temperature Monitor - Yellow - Mini OLED Temperature Monitor - Yellow

Blue Sea Systems

Mini-Temperaturmonitor OLED - Gelb

Ref : 1741-BSS

106,92€

Questions fréquentes

Besoin d'aide ? Contactez-nous

À quoi sert le bloc de fusibles Classe T BLUE SEA 5502100-BSS ?

Le bloc de fusibles Classe T BLUE SEA 5502100-BSS est conçu pour la protection rapide des circuits électriques à forte intensité. Il est particulièrement destiné aux onduleurs et aux grands parcs de batteries dans les applications marines.

Quelle est la tension maximale que ce bloc de fusibles peut supporter ?

Ce bloc de fusibles est capable de supporter une tension maximale de 160V DC.

Quel est l'ampérage maximal que le bloc de fusibles 5502100-BSS peut gérer ?

Le bloc de fusibles 5502100-BSS peut gérer un ampérage maximal de 320A en fonctionnement. Si le bloc est installé à l'intérieur d'un espace moteur et pour une utilisation continue, l'ampérage maximal recommandé est de 300A.

Quels types de fusibles sont compatibles avec ce bloc de fusibles ?

Ce bloc est compatible avec les fusibles de Classe T ayant un ampérage compris entre 225A et 400A. Il est important de noter que les fusibles sont vendus séparément.

Les fusibles sont-ils inclus avec le bloc de fusibles BLUE SEA 5502100-BSS ?

Non, les fusibles de Classe T compatibles avec ce bloc sont vendus séparément et ne sont pas inclus avec le produit.

Quelles sont les dimensions exactes du bloc de fusibles 5502100-BSS ?

Les dimensions du bloc de fusibles sont les suivantes :

Longueur : 177.8 mm (7.00 in)Largeur : 50.8 mm (2.00 in)Hauteur : 58.4 mm (2.3 in)

Le bloc de fusibles est-il protégé contre l'inflammation ?

Oui, ce bloc de fusibles est certifié conforme aux exigences de protection contre l'inflammation ISO 8846 et SAE J1171. Il est également conforme à la Directive 2013/53/EU pour les bateaux de plaisance.

De quels matériaux est constitué le bus de montage des fusibles ?

Le bus de montage des fusibles de ce bloc est fabriqué en cuivre étamé, ce qui assure une excellente conductivité et une résistance à la corrosion.

Quelle est la particularité du couvercle isolant de ce bloc de fusibles ?

Le couvercle isolant satisfait aux exigences d'isolation ABYC/USCG. Il est également équipé de points de rupture pratiques qui permettent un accès des câbles dans toutes les directions, facilitant ainsi l'installation et le câblage.

Quelle est la fonction du matériau UL 94-V0 utilisé pour la base ?

La base du bloc de fusibles est fabriquée en matériau UL 94-V0. Ce matériau offre une excellente résistance aux températures élevées, contribuant à la sécurité et à la durabilité du produit dans des environnements exigeants.

Quelle est la différence entre le modèle 5502100-BSS et le modèle 5007100 de la même gamme BLUE SEA ?

Le modèle 5502100-BSS est conçu pour des ampérages plus élevés, acceptant des fusibles Classe T de 225A à 400A, avec des goujons de 5/16"-18 et un couple de serrage maximal de 107 in-lb [12.9 N-m]. En revanche, le modèle 5007100 couvre des ampérages de 110A à 200A, utilise des goujons de 1/4"-20 et un couple de 72 in-lb.

Comment s'effectue le montage du bloc de fusibles ?

Le montage du bloc de fusibles s'effectue via des trous adaptés pour des ferrures de 1/4" ou M6. L'espacement entre les trous de montage est de 158.8 mm (6.25 in).

Quel est le couple de serrage maximal recommandé pour les connexions des goujons ?

Le couple de serrage maximal recommandé pour les écrous à embase crénelée en acier inoxydable est de 107 in-lb [12.9 N-m]. Il est conseillé d'utiliser une douille de 1/2" pour le serrage.

Quelles sont les tailles de câbles recommandées pour une utilisation continue dans un espace moteur avec un fusible de 400A ?

Pour une utilisation continue (plus de 15 minutes) à l'intérieur d'un espace moteur avec un fusible de 400A et un fil de 105°C, il est recommandé d'utiliser 2 câbles de 4/0 AWG (2 x 120mm²).

Quelles tailles de cosses à œillet sont acceptées par les goujons de ce bloc ?

Les quatre goujons en acier inoxydable de 5/16"-18 de ce bloc de fusibles sont conçus pour accepter des cosses à œillet de taille M8.

Ce bloc de fusibles est-il adapté aux systèmes 12V ou 24V ?

Oui, ce bloc de fusibles est parfaitement adapté aux systèmes 12V et 24V, car il est conçu pour supporter une tension maximale de 160V DC, couvrant ainsi largement ces applications courantes.
