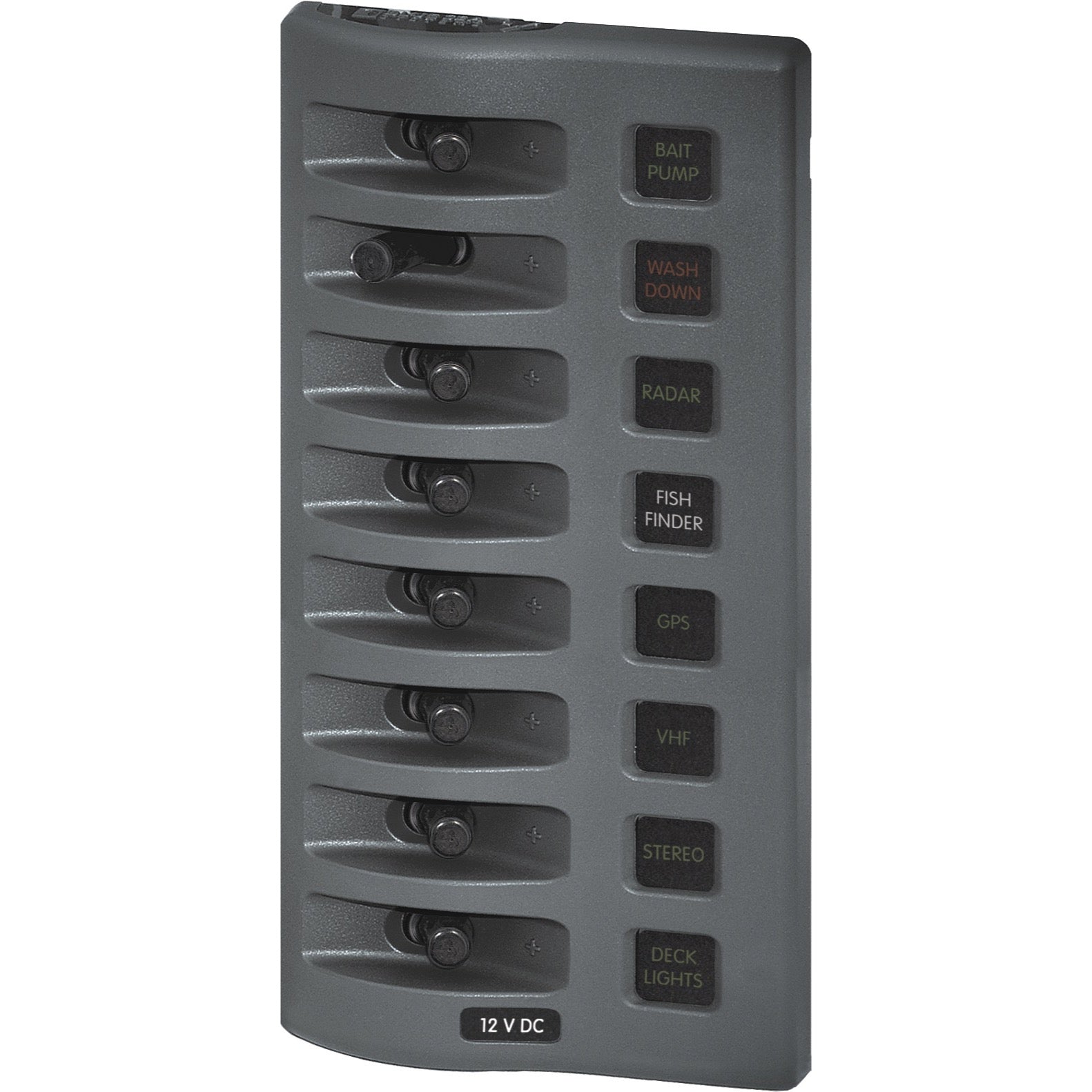

Wasserdichte WeatherDeck®-Sicherungspanel 12 V DC – Grau, 8 Positionen

Le panneau de fusibles étanche WeatherDeck® 4308-BSS de BLUE SEA est conçu pour fournir une gestion électrique centralisée pour 8 circuits dans des environnements marins exposés, tels que les cockpits ouverts et les flybridges. Il assure la protection des équipements électroniques du bateau grâce à des fusibles et offre un contrôle clair de l'état de chaque circuit.

Ce panneau de fusibles est conçu pour fonctionner avec une tension maximale de 12V DC.

Le panneau WeatherDeck® 4308-BSS est un modèle à 8 positions, ce qui signifie qu'il peut gérer jusqu'à 8 circuits électriques indépendants.

Le panneau utilise des fusibles de type ATO®/ATC®. Chaque position est livrée avec un fusible de 15A déjà installé.

Chaque circuit est équipé de LED bicolores qui indiquent clairement son état :

Rouge : Le circuit est éteint.Vert : Le circuit est allumé.Aucune couleur : Le fusible du circuit est grillé.

Oui, le rétroéclairage des étiquettes est indépendant, ce qui permet une commutation et une gradation à distance. Il est compatible avec les variateurs numériques Blue Sea Systems, tels que les DeckHand Dimmers.

Le panneau est construit avec des matériaux robustes pour l'environnement marin :

Le couvercle est en thermoplastique résistant aux UV.Le panneau est en thermoplastique UL-V0 résistant aux flammes.Il intègre du polycarbonate renforcé et une plaque frontale stabilisée aux UV, ainsi que des bottes étanches pour les interrupteurs.

Les dimensions du panneau sont les suivantes :

Hauteur : 195,58 mm (7.70 pouces)Largeur : 98,55 mm (3.88 pouces)Profondeur : 63,5 mm (2.50 pouces)

Le panneau de fusibles WeatherDeck® 4308-BSS a un poids de 0,7 kg.

La capacité de courant cumulée maximale pour ce panneau de 8 positions (modèle 4308) est de 100A.

Oui, la face avant du panneau est classée étanche IP67 lorsqu'elle est correctement montée avec son joint d'étanchéité fourni. Cela signifie qu'il est protégé contre l'immersion jusqu'à 1 mètre pendant 30 minutes.

Le panneau peut être monté dans l'une des quatre orientations différentes, offrant une flexibilité d'installation.

Pour garantir une installation étanche, le panneau doit être correctement scellé à la surface de montage. Le joint d'étanchéité inclus doit être en place et le panneau vissé solidement. De plus, les bottes des interrupteurs à bascule doivent être bien serrées.

Oui, un gabarit de découpe est fourni avec le panneau pour faciliter la préparation de l'ouverture nécessaire à son installation.

Oui, un jeu d'étiquettes de format carré (Square Format Label Set 4215) est inclus avec le panneau pour permettre l'identification claire de chaque circuit.

Non, les interrupteurs du panneau ne sont pas ignifuges. Par conséquent, le panneau ne doit PAS être installé dans un environnement explosif tel qu'un compartiment moteur à essence ou un compartiment de batterie.

Le panneau intègre une fonctionnalité spéciale pour les feux de navigation. Pour cela, vous devez utiliser la languette de connexion rapide de 0,25" marquée "NAV Diode" située sur la carte de circuit imprimé à l'arrière du panneau. Voici les étapes :

Connectez les feux de proue bicolores à l'interrupteur n°2.Installez un fil de liaison de calibre 16 AWG entre la languette "NAV Diode" et la borne de sortie de l'interrupteur n°3.Connectez le feu d'ancre 360° à l'interrupteur n°3.Cette configuration permet d'alimenter le feu d'ancre 360° lorsque les feux de proue bicolores sont allumés, tout en permettant d'allumer le feu d'ancre 360° seul sans alimenter les feux de proue bicolores.

Oui, le rétroéclairage indépendant des étiquettes est compatible avec les variateurs numériques de Blue Sea Systems, tels que les DeckHand Dimmers, permettant une gradation à distance.

Oui, ce panneau est conçu pour être intégré dans tout système électrique marin standard de 12V DC, offrant une solution de distribution et de protection des circuits.

Blue Sea Systems soutient ses produits aussi longtemps que vous en êtes propriétaire.
