Kombinierte COI-Ausgangsschnittstelle mit Steckverbindern

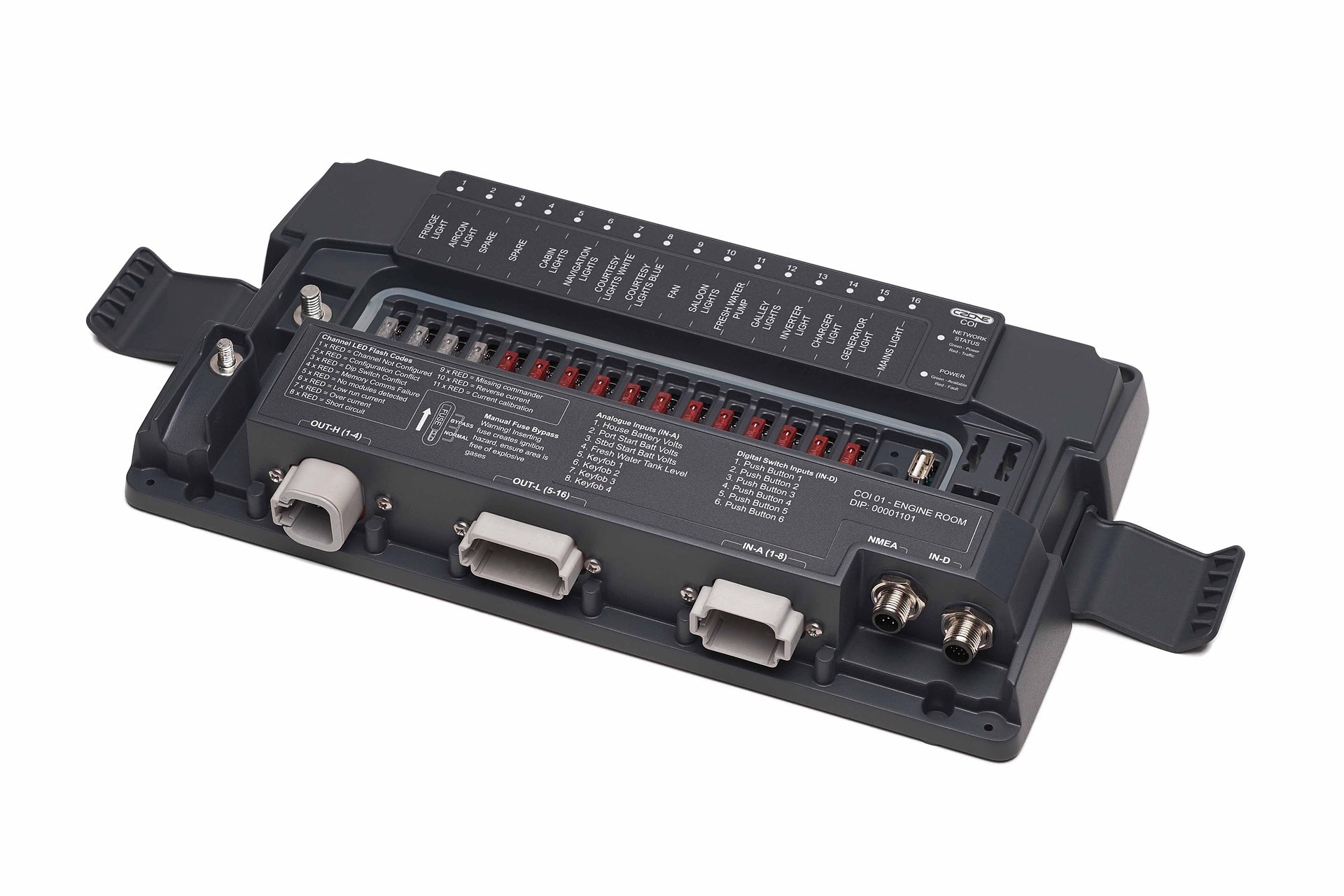

L'interface combinée COI (Combination Output Interface) de CZone est un module centralisé conçu pour les systèmes électriques marins. Elle regroupe les fonctionnalités de plusieurs modules de commutation et d'acquisition de données en un seul boîtier, simplifiant ainsi l'architecture du réseau NMEA 2000 et réduisant le câblage à bord.

La référence 80-911-0119-00 est livrée complète avec son kit de connecteurs industriels Deutsch (plug-and-play). À l'inverse, la référence 80-911-0120-00 est vendue nue, sans ces connecteurs.

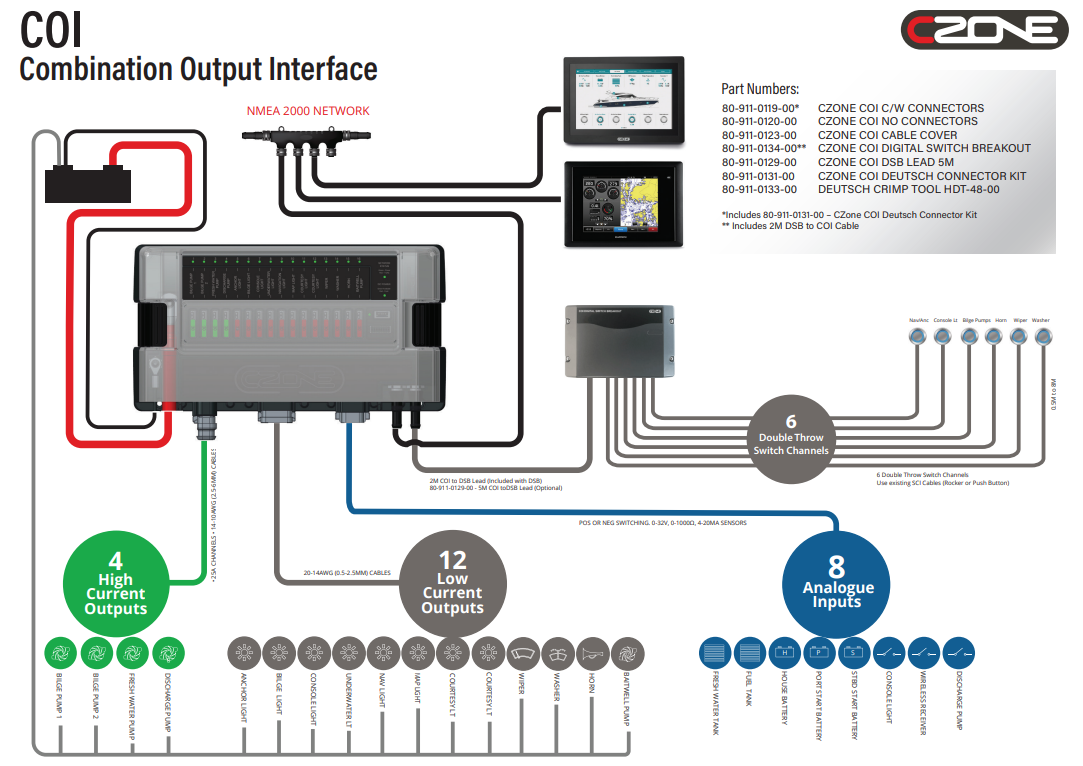

Le module COI dispose de 16 canaux de sortie intelligents au total :

4 sorties haute puissance de 25 A12 sorties basse puissance de 10 A

Le module peut gérer une capacité totale de 150 A en continu à une température ambiante de 40°C. Au-delà de cette température, la capacité est déclassée pour des raisons de sécurité.

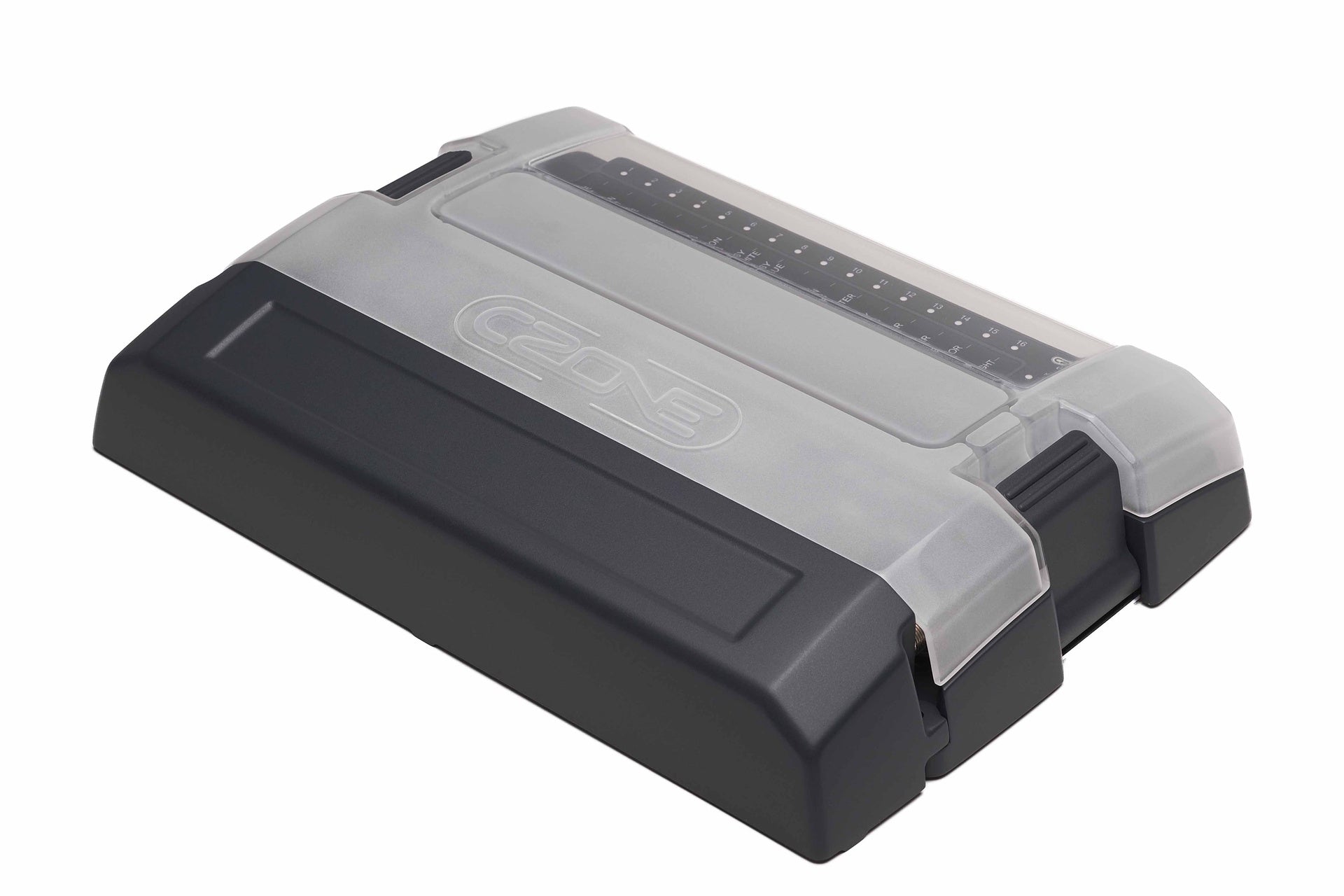

Oui, le boîtier bénéficie d'une certification d'étanchéité IPX5, ce qui le protège contre les jets d'eau. Pour garantir cette étanchéité, il doit être monté correctement (à 0° ou +/- 90°).

Les mises à jour de configuration et de firmware s'effectuent très facilement grâce au port USB intégré. Il suffit d'insérer une clé USB contenant les fichiers de mise à jour directement dans le module.

Vous pouvez connecter des pompes de cale nécessitant jusqu'à 25 A sur les 4 canaux haute puissance. Ces canaux intègrent un contrôle manuel et une détection de fonctionnement de la pompe sans nécessiter de câblage supplémentaire.

Oui, les 12 canaux de sortie basse puissance (10 A) sont équipés d'une fonction de gradation (dimmable), ce qui les rend parfaits pour le contrôle et la variation de l'éclairage à bord.

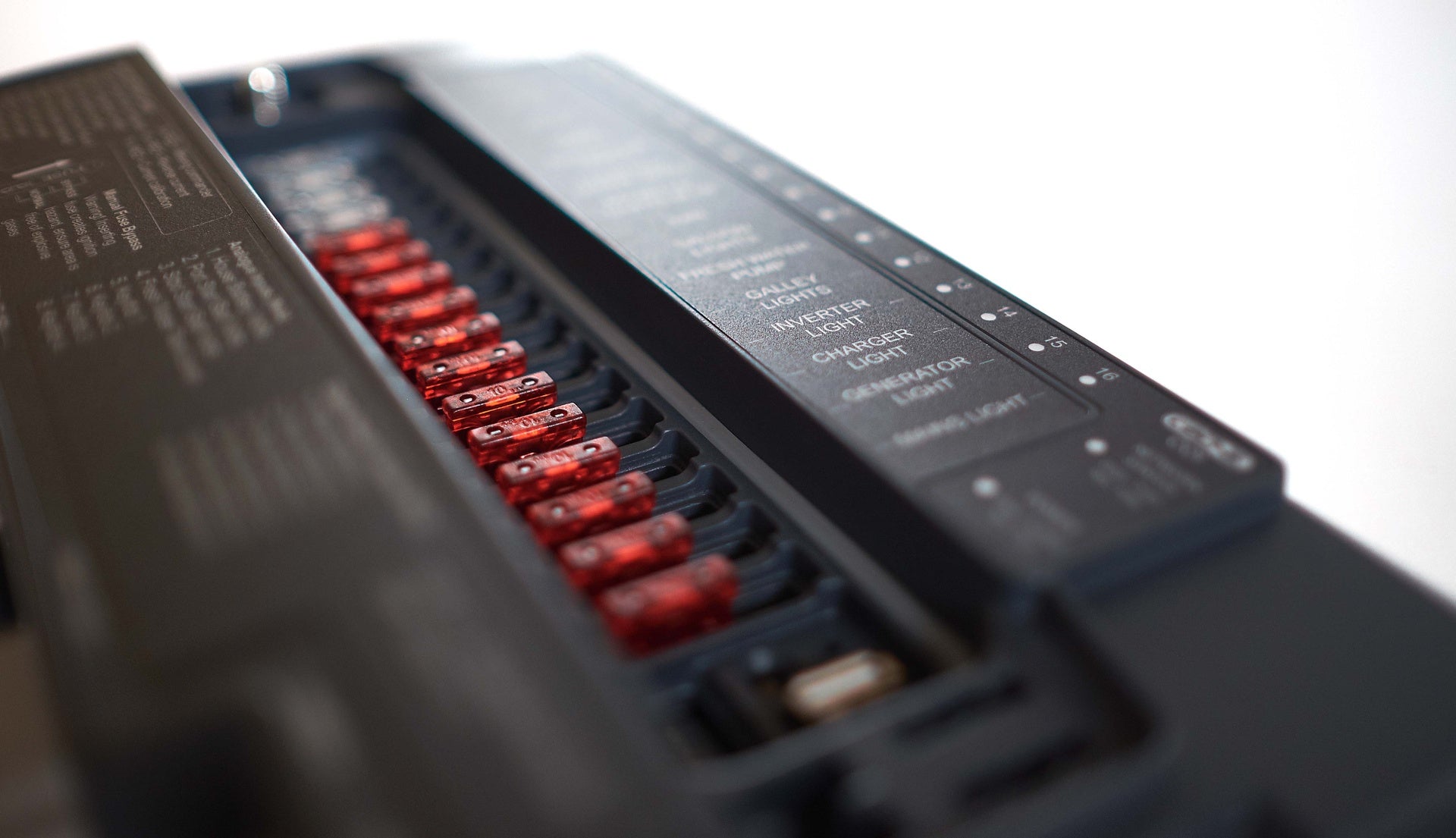

La sécurité est assurée par une redondance matérielle. En plus des fusibles électroniques configurables, le module intègre une protection mécanique par fusibles ATC avec une fonction de contournement (bypass) manuel sur tous les circuits de sortie.

Le module propose 8 entrées analogiques très polyvalentes. Elles supportent la commutation positive ou négative, les tensions de 0 à 32 V, les résistances de 0 à 1000 Ohm et les courants de 4 à 20 mA.

Absolument, le CZone COI est certifié NMEA 2000. Il communique avec les autres équipements du bord via ce protocole standardisé.

La consommation sur le réseau NMEA 2000 est de 250 mA à 12 V en fonctionnement normal, et de 180 mA à 12 V en mode veille.

Le module est équipé de voyants LED de diagnostic. Par exemple, une LED verte fixe indique qu'un canal est actif, tandis que des clignotements rouges signalent des erreurs spécifiques (ex: 7 clignotements pour une surintensité, 8 pour un court-circuit).

Le module est conçu pour fonctionner sur des systèmes électriques allant de 9 à 32 V, ce qui le rend compatible avec les installations en 12 V et en 24 V.

Non, c'est l'un des grands avantages de ce module. Les 4 canaux haute puissance permettent le retour d'information "pompe en marche" à partir d'un seul canal, sans aucun câblage additionnel.

Le module dispose de 6 entrées numériques dédiées. Elles sont gérées via un câble d'épanouissement (digital breakout) spécifique, permettant notamment de connecter des interrupteurs physiques.

Pour l'alimentation principale, le plot positif utilise un goujon M8 (5/16") et le plot négatif utilise un goujon M6 (1/4").

Il est recommandé d'utiliser une clé USB formatée en FAT32 avec une capacité maximale de 32 Go pour garantir la bonne lecture des fichiers de configuration (.zcf) ou de firmware.

Oui, le CZone COI intègre 2 capteurs de tension dédiés : l'un surveille le goujon positif principal de l'alimentation, et l'autre surveille l'alimentation du réseau NMEA 2000.

Ce module répond aux normes de sécurité et de communication maritimes les plus strictes. Il est certifié CE, ABYC, NMEA et FCC.
