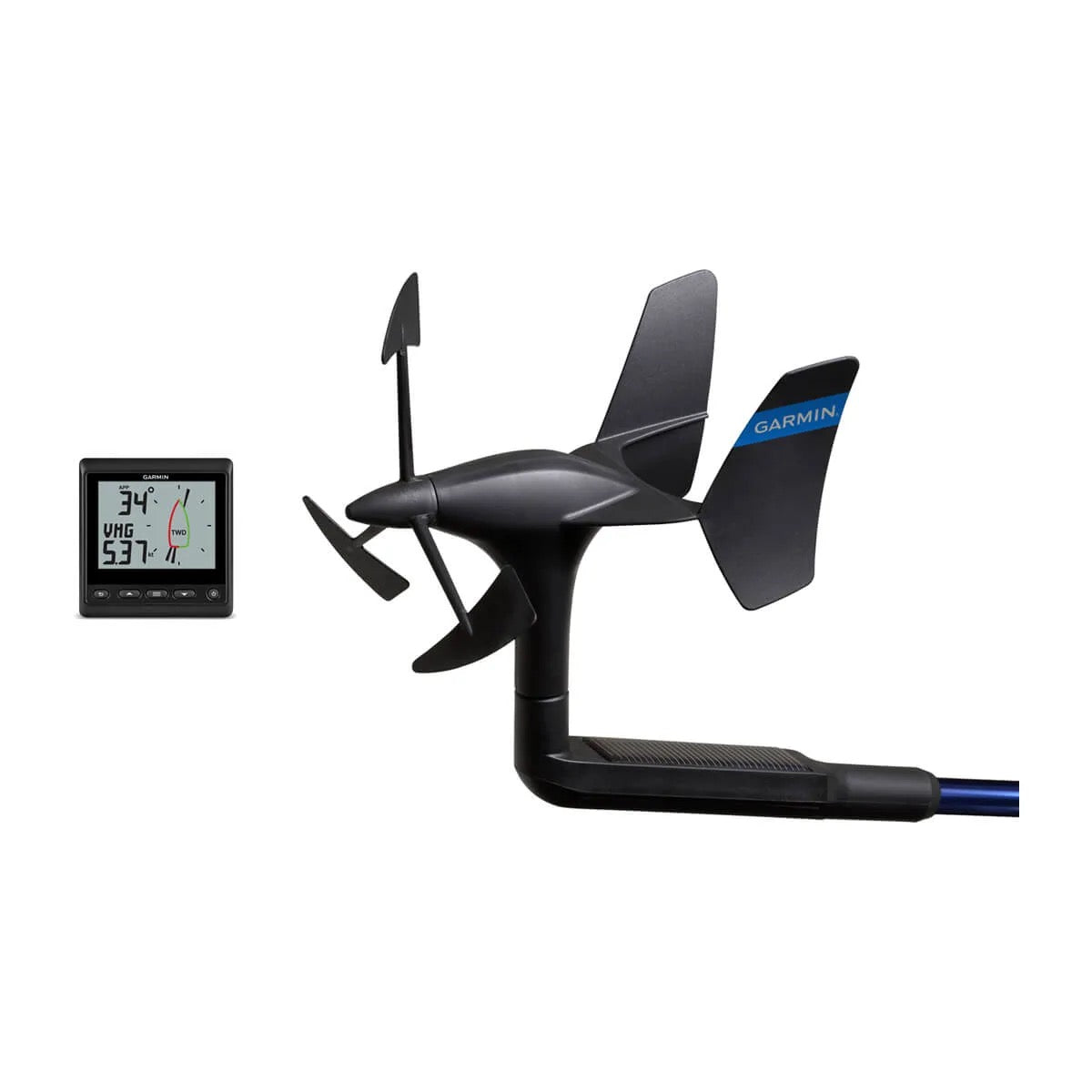

Drahtlos-Windpack (GNX™ Wind + gWind™ Wireless 2)

Pour installer le capteur gWind™ Wireless 2, suivez ces étapes :

Installez la batterie fournie dans le capteur en ouvrant le compartiment avec un tournevis cruciforme #2.Choisissez un emplacement de montage sur la tête de mât qui soit une surface horizontale. Si nécessaire, ajoutez une cale pour créer une surface plane.Le capteur doit être installé face à l'avant du bateau, parallèlement à la ligne centrale.Utilisez le support de montage comme gabarit pour marquer et percer les trous pilotes (4,5 mm / 11/64 po).Fixez le support de montage avec les vis incluses.Placez le capteur dans le support, serrez l'écrou de blocage et fixez la pince de sécurité.Si le capteur n'est pas monté exactement face à l'avant, vous pourrez ajuster son orientation via l'écran GNX™ Wind.

Oui, le capteur gWind™ Wireless 2 fonctionne avec une batterie qui est incluse dans le pack. Vous devez l'installer avant de monter l'appareil.

Pour maintenir la charge de la batterie, il est recommandé de stocker le capteur dans un endroit exposé à la lumière lorsqu'il n'est pas utilisé. Si le capteur est stocké dans un endroit sombre pendant une longue période, il est conseillé de remplacer la batterie au début de chaque saison pour garantir un fonctionnement optimal.

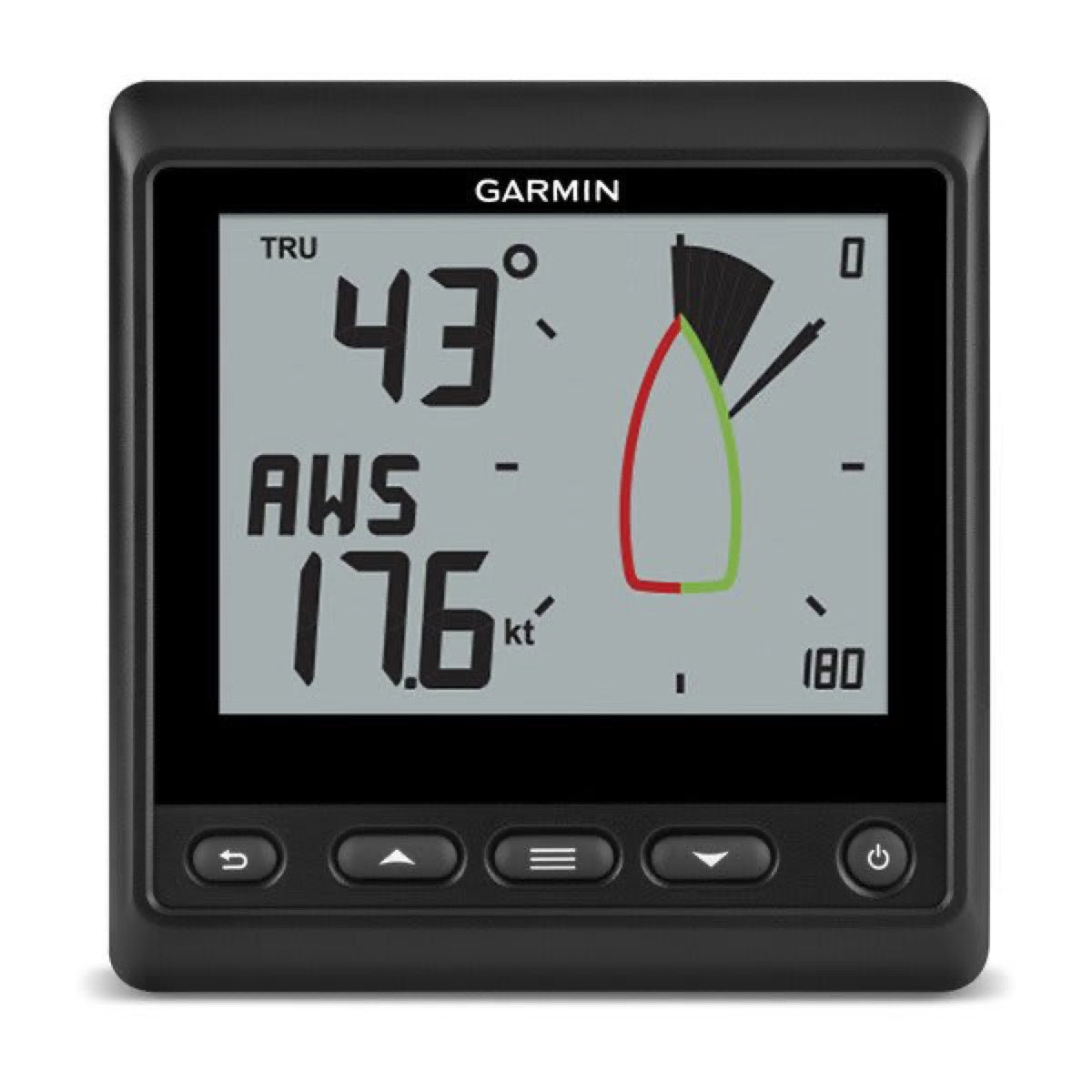

L'écran GNX™ Wind est conçu pour un montage encastré. Voici les étapes principales :

Choisissez un emplacement sur une surface de montage plate, suffisamment solide pour supporter l'appareil et à au moins 209 mm d'un compas magnétique.Utilisez le gabarit de montage encastré fourni pour marquer l'emplacement de découpe et les trous de perçage.Découpez le trou de montage (90 mm / 3,5 po) et percez les trous pilotes (2,8 mm / 7/64 po). Si vous percez dans de la fibre de verre, il est recommandé d'utiliser une fraise à chanfreiner pour éviter les fissures.Placez le joint inclus à l'arrière de l'appareil et appliquez un mastic marin autour du joint pour éviter les fuites.Connectez tous les câbles nécessaires (NMEA 2000®) avant d'insérer l'appareil dans la découpe si l'accès sera limité par la suite.Insérez l'instrument dans la découpe et fixez-le solidement avec les vis fournies. Appliquez un lubrifiant anti-grippage sur les vis en acier inoxydable si vous montez dans de la fibre de verre.Clipsez la lunette en place.

Oui, absolument. Le pack vent sans fil Garmin est conçu pour s'intégrer facilement à un réseau NMEA 2000® existant. L'écran GNX™ Wind se connecte directement au réseau NMEA 2000®, qui lui fournit l'alimentation et les données des autres appareils compatibles. Le capteur gWind™ Wireless 2 communique sans fil avec l'écran GNX™ Wind, et les données sont ensuite transmises via le réseau NMEA 2000®. Les câbles et connecteurs NMEA 2000® nécessaires sont inclus dans le pack.

Les deux composants du pack offrent une bonne résistance à l'eau :

Le capteur gWind™ Wireless 2 a une classification de résistance à l'eau IEC 60529 IPX-6, ce qui signifie qu'il est protégé contre les fortes mers.L'écran GNX™ Wind a une classification de résistance à l'eau IEC 60529 IPX7, ce qui indique qu'il peut supporter une immersion accidentelle dans l'eau jusqu'à 1 mètre pendant 30 minutes.

Les plages de température de fonctionnement sont les suivantes pour les composants du pack :

Le capteur gWind™ Wireless 2 peut fonctionner dans une plage de température allant de -20°C à 50°C (de -4°F à 122°F).L'écran GNX™ Wind est conçu pour fonctionner dans une plage de température de -15°C à 70°C (de 5°F à 158°F).

Oui, si le capteur gWind™ Wireless 2 et l'écran GNX™ Wind sont achetés ensemble dans le cadre de ce pack, ils sont généralement pré-appairés en usine. Aucune action supplémentaire n'est requise de votre part pour l'appairage initial. Si le capteur a été acheté séparément ou si vous souhaitez l'utiliser avec un autre appareil Garmin compatible, vous devrez suivre les instructions d'appairage sans fil du manuel de l'utilisateur de l'appareil compatible.

Le pack vent sans fil Garmin comprend :

L'écran GNX™ WindLe capteur gWind™ Wireless 2Le support de montageLes vis nécessairesLes câbles NMEA 2000® pour l'intégration au réseau de votre bateau.

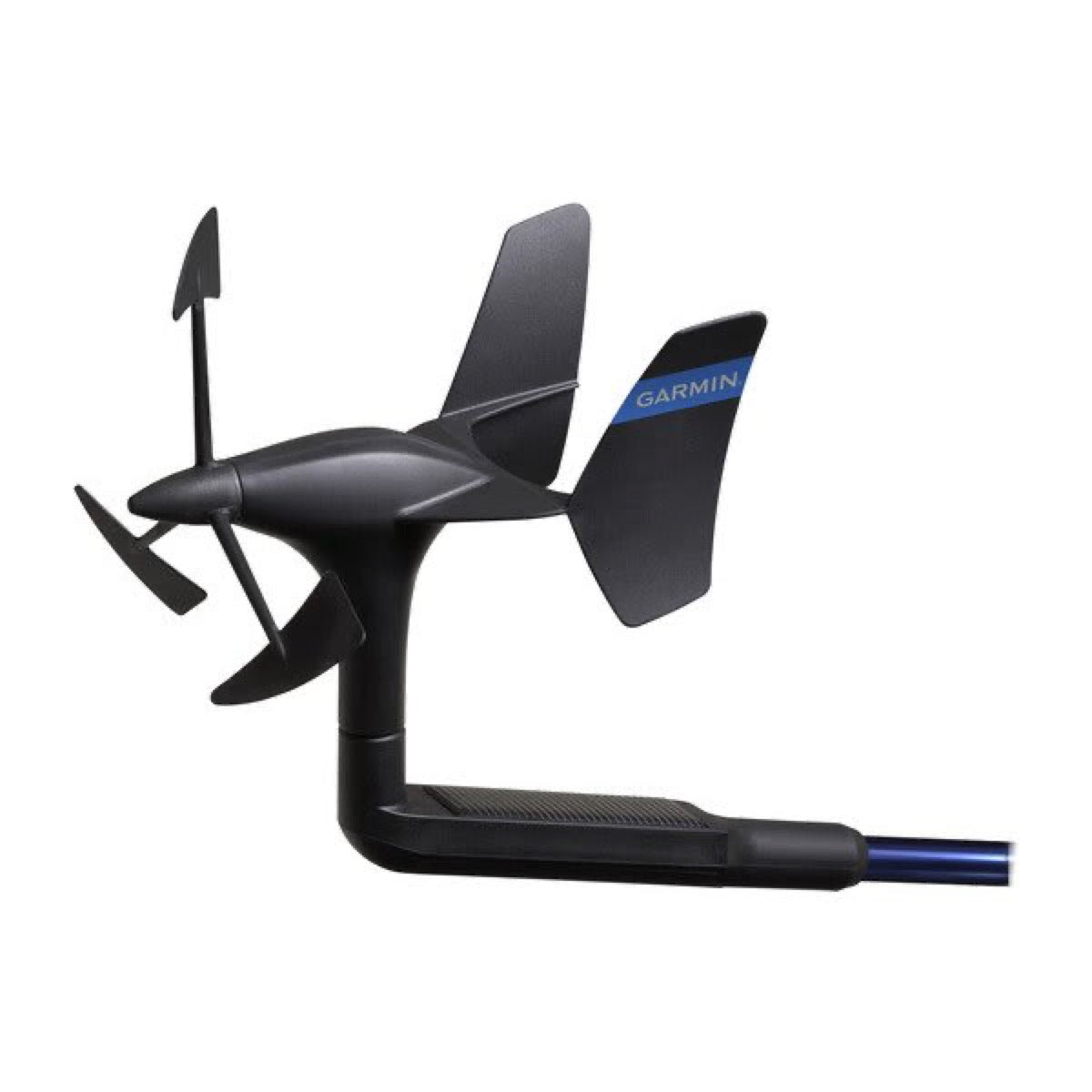

Le capteur gWind™ Wireless 2 est un anémomètre et girouette sans fil qui mesure avec précision la vitesse et la direction du vent. Il est conçu pour être monté en tête de mât et transmet les données sans fil à l'écran GNX™ Wind.

Le capteur gWind™ Wireless 2 doit être monté sur une surface horizontale en tête de mât, orienté vers l'avant du bateau et parallèle à l'axe central. Si l'orientation n'est pas parfaitement alignée, vous pouvez la configurer via l'écran GNX™ Wind pour des données précises.

Non, l'un des principaux avantages du pack vent sans fil Garmin est sa simplicité d'installation. Le capteur gWind™ Wireless 2 communique sans fil avec l'écran GNX™ Wind, éliminant ainsi le besoin de câblage complexe à travers le mât, contrairement aux systèmes filaires traditionnels.

Oui, le système s'intègre via le réseau NMEA 2000®. L'écran GNX™ Wind se connecte au réseau NMEA 2000 pour l'alimentation et la réception des données. Les câbles et connecteurs NMEA 2000 nécessaires sont inclus pour faciliter la connexion à un réseau existant ou la création d'un réseau de base.

L'écran GNX™ Wind ne peut pas recevoir directement les données NMEA 0183. Cependant, il peut afficher des données NMEA 0183 provenant de sources connectées à un appareil GNX 20 ou GNX 21 (vendus séparément) sur le même réseau NMEA 2000.

Le capteur gWind™ Wireless 2 peut mesurer des vitesses de vent allant de 0,9 à 90 nœuds (soit de 0,5 à 50 mètres par seconde).

Le capteur gWind™ Wireless 2 a une classification de résistance à l'eau IEC 60529 IPX-6, ce qui signifie qu'il est protégé contre les fortes mers. L'écran GNX™ Wind est classé IEC 60529 IPX7, ce qui lui permet de résister à une immersion accidentelle jusqu'à 1 mètre pendant 30 minutes.

Le capteur gWind™ Wireless 2 est alimenté par une batterie incluse. Pour maintenir la charge de la batterie, il est préférable de le stocker dans un endroit exposé à la lumière. Si le capteur est stocké dans un endroit sombre, il est recommandé de remplacer la batterie au début de chaque saison.

Lors du montage de l'écran GNX™ Wind, il est important de choisir une surface de montage plane et suffisamment solide pour supporter le poids de l'appareil. Assurez-vous qu'il y a suffisamment d'espace derrière la surface pour le routage et la connexion des câbles. L'appareil doit être monté à une distance de sécurité de 209 mm d'un compas magnétique pour éviter les interférences.

L'écran GNX™ Wind a une consommation électrique maximale de 1,35 W. Il est alimenté via le réseau NMEA 2000, avec une tension d'entrée NMEA 2000 de 9 à 16 Vdc.

Pour l'entretien du capteur gWind™ Wireless 2, vous devez utiliser une solution de savon doux pour le nettoyer, puis le rincer à l'eau. N'utilisez pas de détergents ou d'eau sous haute pression. Il est également recommandé de retirer le capteur et de le stocker dans un endroit sec s'il ne doit pas être utilisé pendant de longues périodes.
