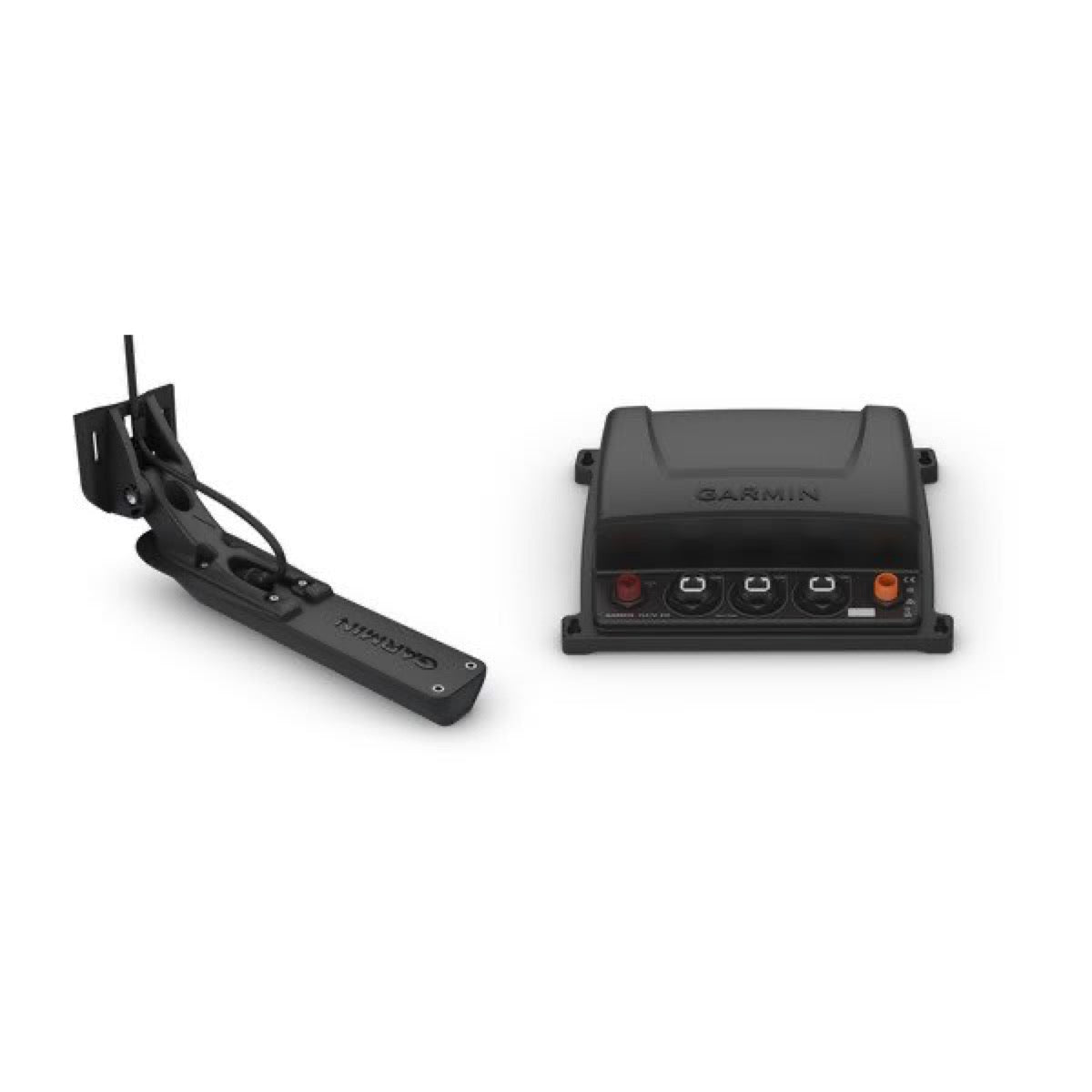

GCV™ 20 Sondeur-Modul mit Scan
GCV™ 20 Sondeur-Modul mit Scan
Auf Lager
Caractéristiques techniques
Caractéristiques techniques
| Unterstützte Gebertechnologien | Garmin ClearVü,SideVü |
| Betriebsspannung | 10-35 V |
| Echolot-Frequenzen | 260/455/820/1120 kHz |
| Betriebstemperatur | -15 à 70 °C |
| Anzahl der Kanäle | 0.0 |
| Maximaler Stromverbrauch | 10.5 W |
| Geberanschluss-Typ | Garmin Marine Network |
| Typischer Stromverbrauch | 10.5 W maximum |
| Kompatible Displays | Chartplotters Garmin avec port réseau |
| Empfohlene Sicherungsgröße | 4 A |
| Produktbreite | 192 mm |
| Produkthöhe | 251 mm |
| Produkttiefe | 66 mm |
| IP-Schutzart | IPX7 |
| Bus-Kompatibilität | Garmin Marine Network |
| Kabelgebundenes Netzwerk | Garmin Marine Network |
| Kabellose Konnektivität | Aucune |
| Magnetkompass-Sicherheitsabstand | 260 mm |
| Montagetyp | Montage mural |
| Zertifizierungen | CE,IEC 60529 IPX7 |
| Verfügbare Alarme | Non spécifié |
| Angelart | lac, rivière, mer |
| Integrierte GPS-Antenne | Non |
| Maximale Tiefe | 152 m |
| Mann-über-Bord (MOB) Unterstützung | Non |
| Packungsinhalt | Module sondeur GCV 20, câble d'alimentation, câble réseau, kit de montage, instructions d'installation |
| Erscheinungsjahr | 2018.0 |
Description détaillée
Description détaillée

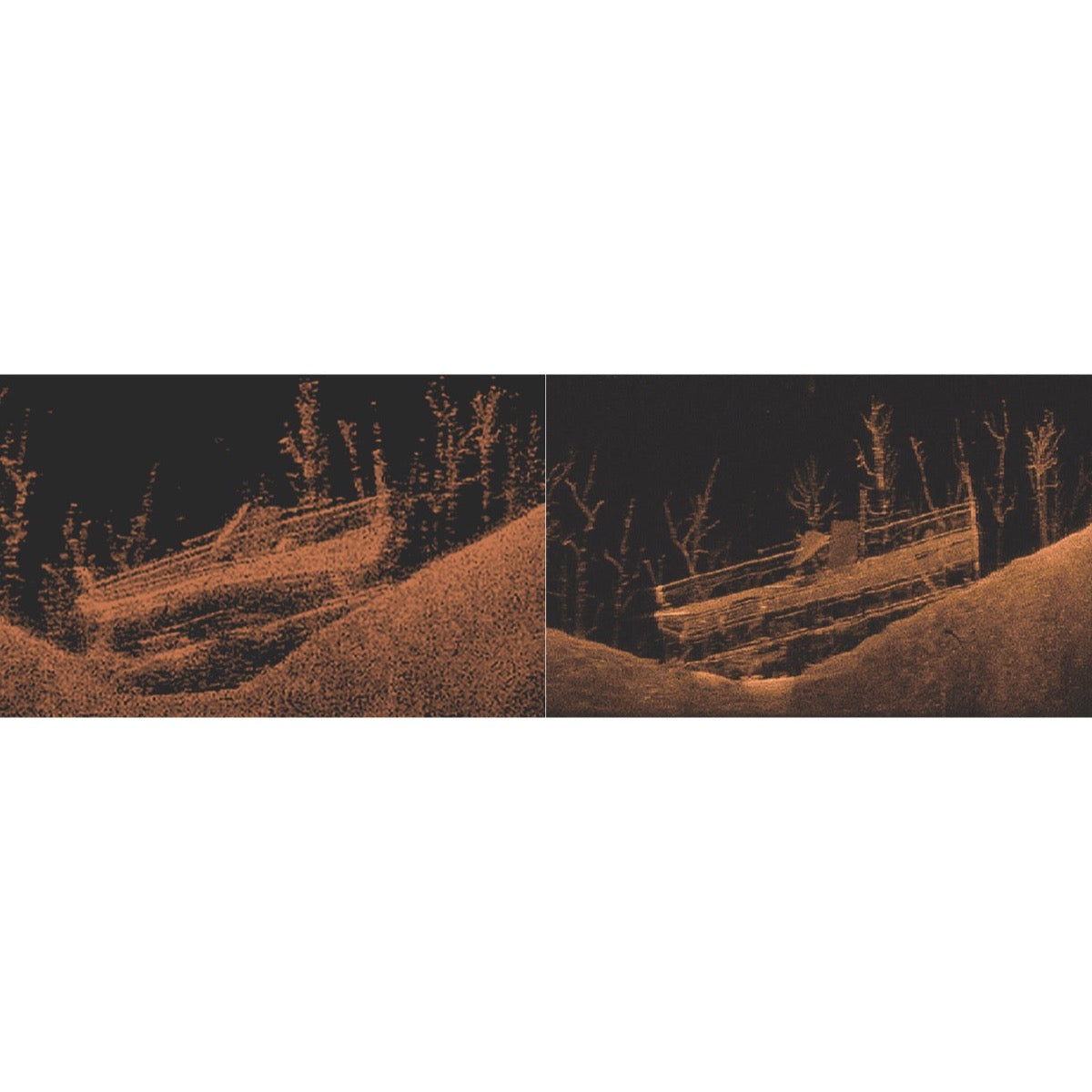

Das Garmin GCV™ 20-Sondeur-Modul mit Scan ist für eine deutliche Verbesserung der Unterwasser-Erkennung im Garmin-Marinenetzwerk konzipiert. Dieses dedizierte Modul integriert die ClearVü™- und SideVü™-CHIRP-Scan-Technologien in Ihr bestehendes Navigationssystem und liefert fotorealistische Abbildungen von Strukturen und Fischen unter und neben Ihrem Boot.
Fortgeschrittene Sonar-Leistung
Das GCV™ 20 arbeitet mit mehreren CHIRP-Frequenzen (260/455/820/1120 kHz) und einer RMS-Sendeleistung von 500 W. Bei der ClearVü™-Technologie (260 kHz) beträgt die maximale Reichweite 152 Meter (500 Fuß), bei 455 kHz 91 Meter (300 Fuß) und bei 820 kHz 61 Meter (200 Fuß). Im SideVü™-Modus sind die Reichweiten bei 260 kHz (152 m) und 455 kHz (91 m) ähnlich, bei 820 kHz (61 m) und 1120 kHz (38 Meter / 125 Fuß), was eine detaillierte Erkundung des Meeresbodens und untergetauchter Strukturen ermöglicht.
Robuste Bauweise und Systemintegration
Mit den Abmessungen 192 x 251 x 66 mm und einem Gewicht von 845 g ist das GCV™ 20-Modul in einem vollständig wasserdichten Polycarbonatgehäuse nach IPX7-Standard ausgeführt, das gegen versehentliche Untertauchungen resistent ist. Es ist für den Betrieb in einem Temperaturbereich von -15° bis 70°C ausgelegt und akzeptiert eine Spannungsversorgung von 10 bis 35 V DC bei einem maximalen Stromverbrauch von 10,5 W. Die Integration in das Bordnetz erfolgt über das Garmin-Marinenetzwerk, wobei eine direkte Verbindung zu einem kompatiblen Kartenplotter oder über einen GMS™ 10-Netzwerk-Port-Expander möglich ist. Das Modul erfordert eine 4,0-A-Sicherung und hält einen Sicherheitsabstand von 260 mm zum Kompass ein. Im Gegensatz zu in Garmin-Kartenplottern der ECHOMAP-UHD- oder GPSMAP-x3-Serien integrierten Systemen ist das GCV™ 20 ein separates Modul, das fortschrittliche Scan-Technologien in bestehende Installationen bringt oder die Rechenleistung gezielt für das Sonar nutzt, ohne die Haupt-Einheit zu überlasten.
Avis de l'expert
Avis de l'expert
« Performance de détection avancée pour une conscience situationnelle accrue »
