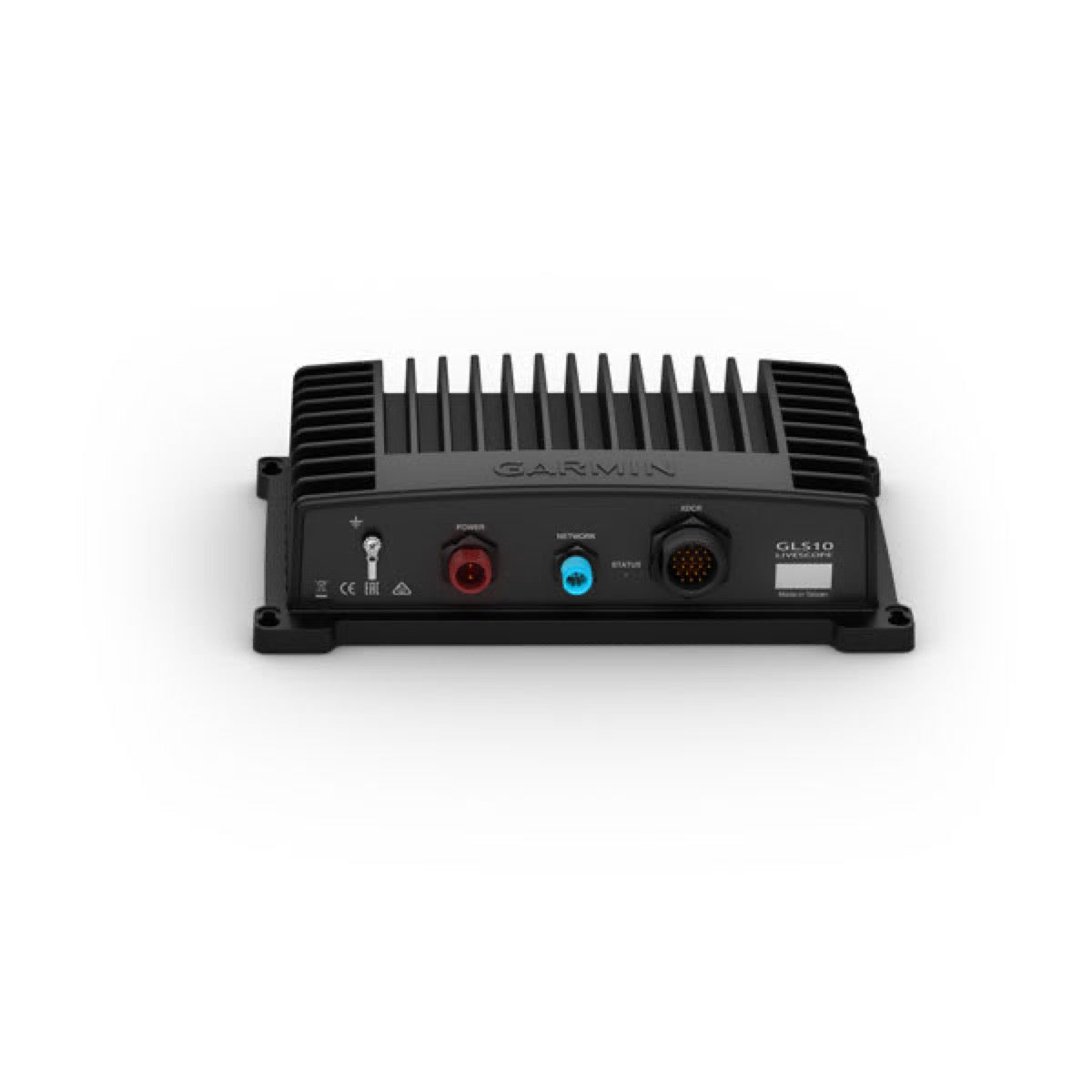

Garmin GLS™ 10 Echolot-Modul

Das Garmin-Echolotmodul GLS 10 funktioniert ausschließlich mit folgenden Panoptix LiveScope-Sonden:

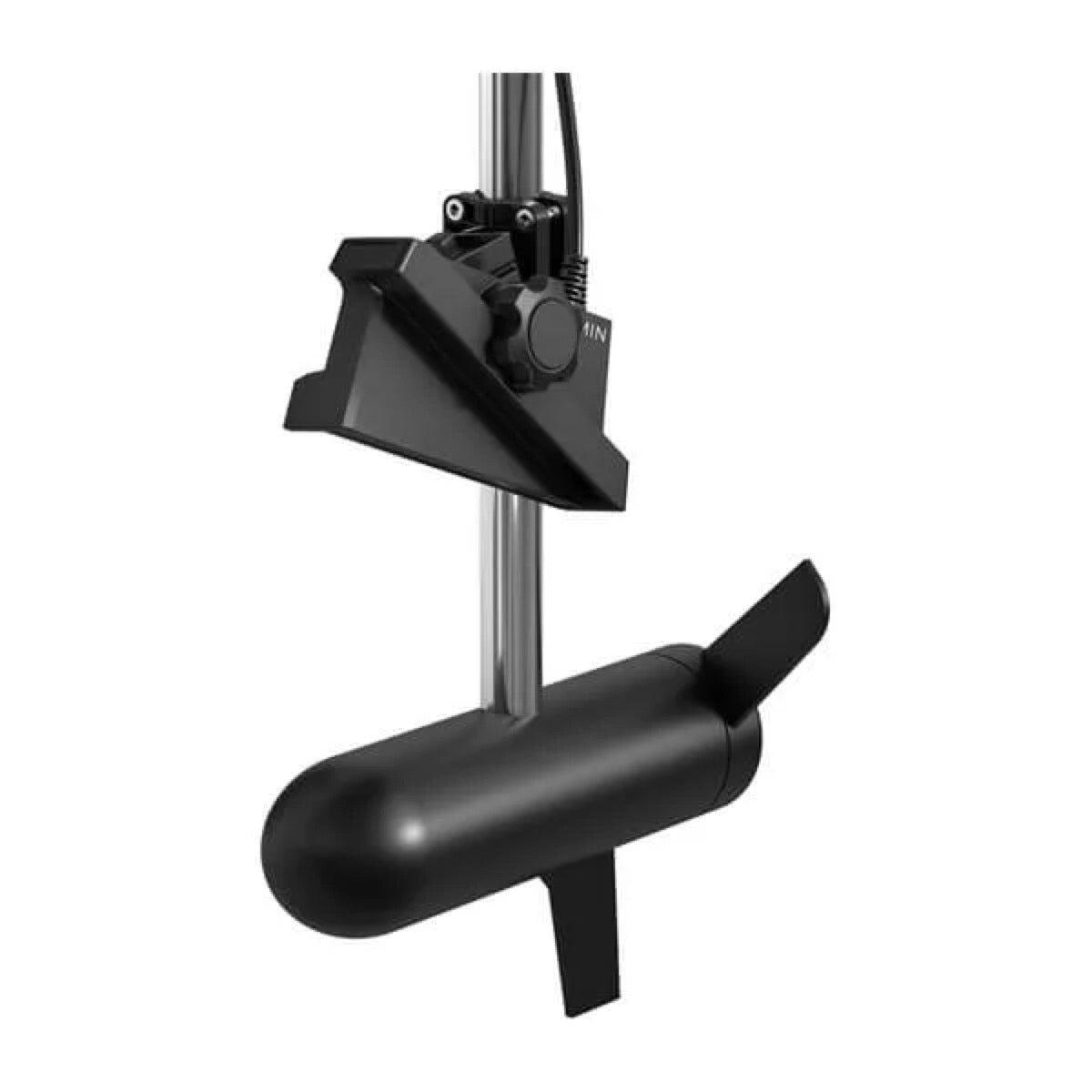

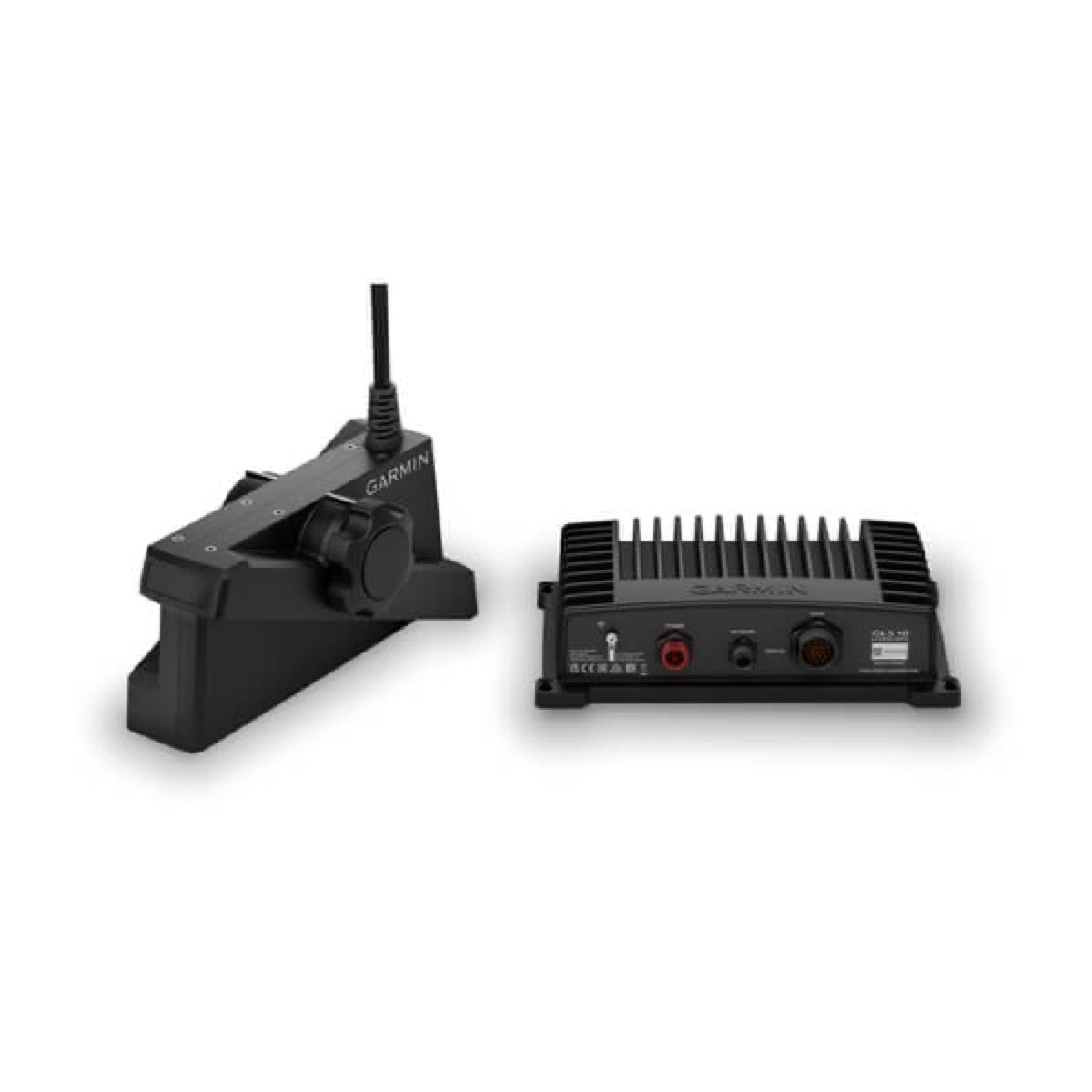

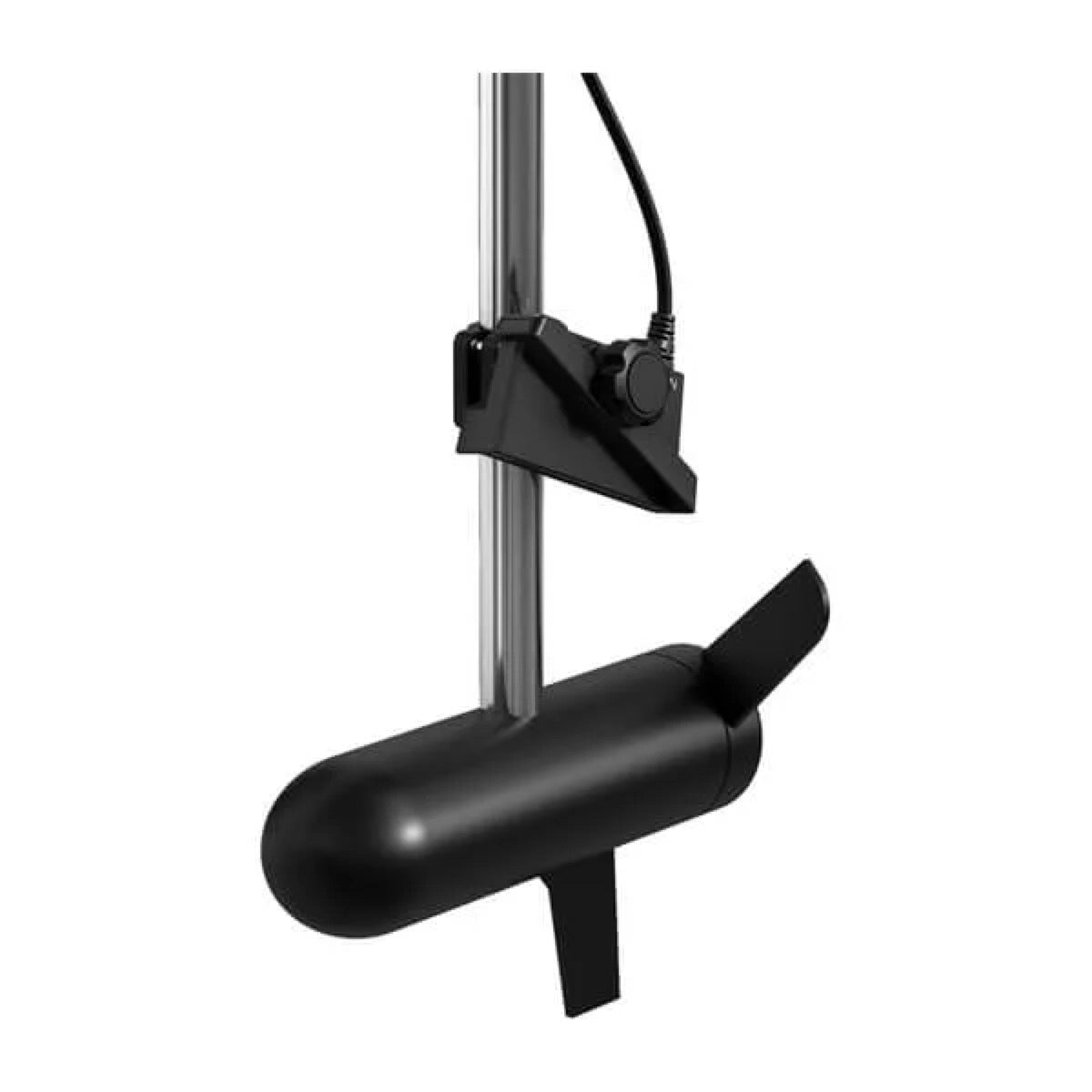

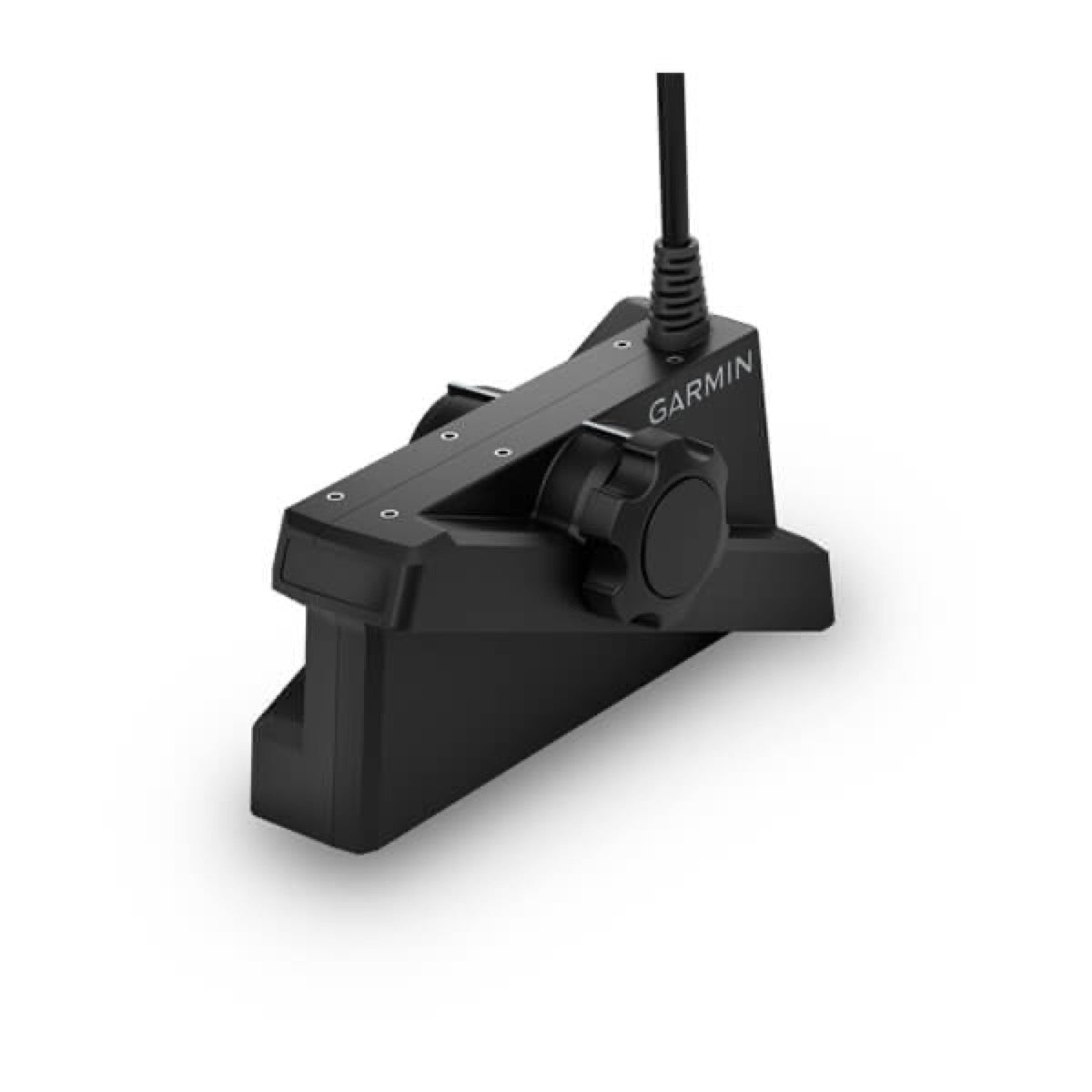

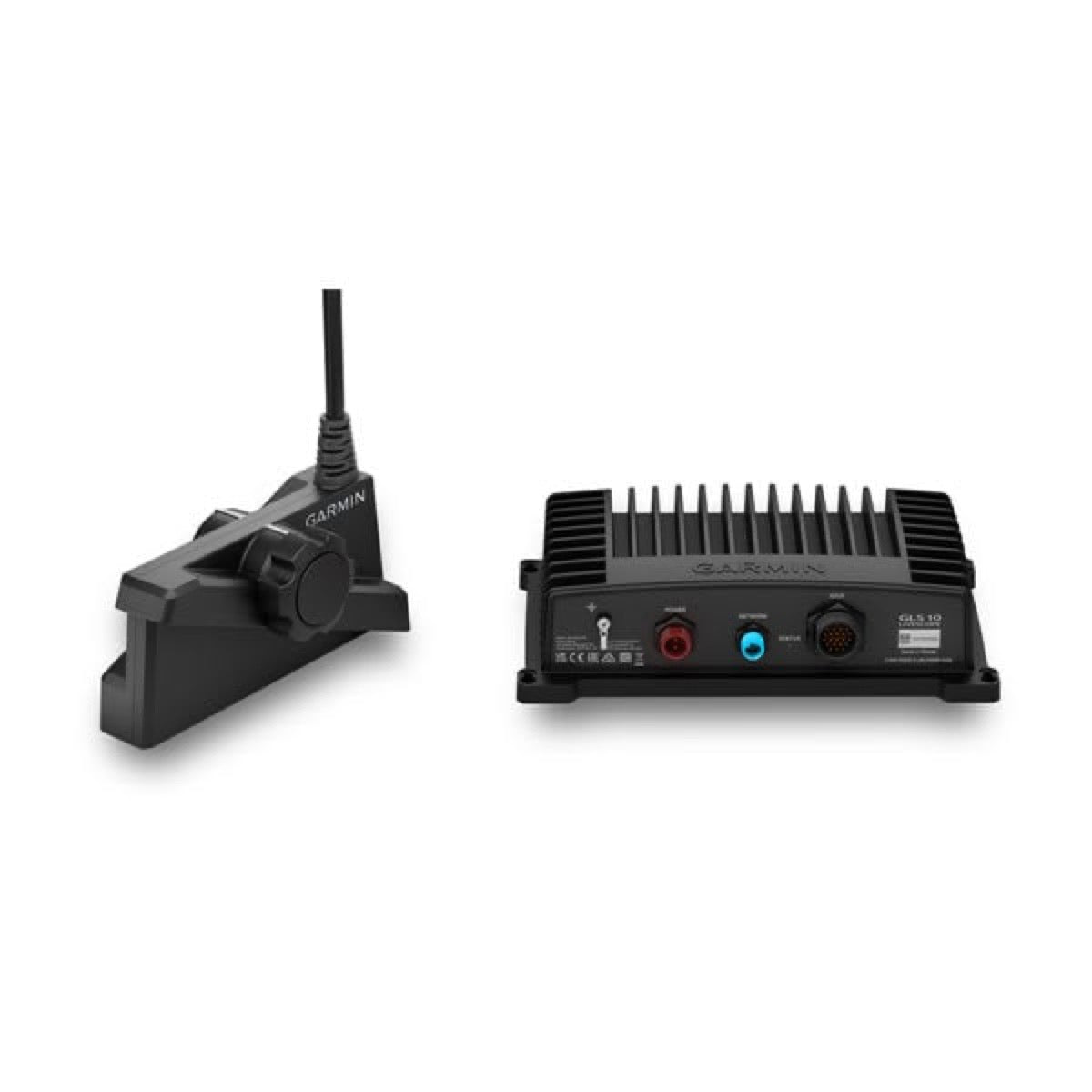

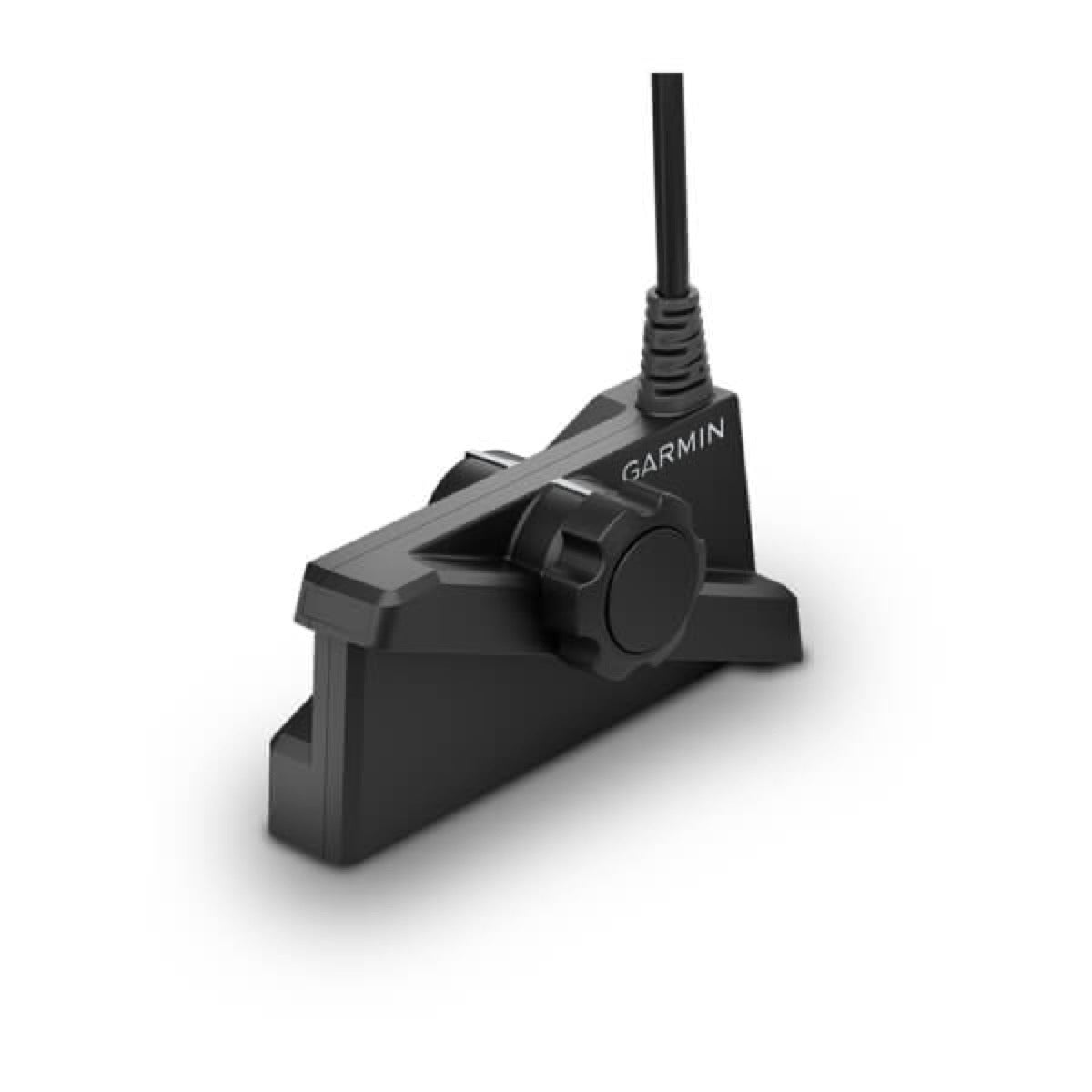

Panoptix LiveScope LVS32Panoptix LiveScope LVS34 (LiveScope Plus)Panoptix LiveScope LVS62Diese Transducer ermöglichen die Echtzeit-Anzeige von Live-Scan-Sonar-Bildern auf Ihrem kompatiblen Garmin-GPS-Kombiinstrument.

Das GLS 10-Sonar-Modul wird mit folgendem Inhalt geliefert:

GLS 10-Sonar-ModulStromkabelGarmin Marine Network-Netzkabel (2 m, kleiner Stecker)Netzwerk-AdapterkabelKomplettes Montageset mit Schrauben und DübelnBenutzerdokumentation und Installationsanleitung

Das GLS-10-Modul misst 24,5 × 14,9 × 6,5 Zentimeter und wiegt 2 Kilogramm. Diese kompakten Abmessungen ermöglichen eine flexible Installation an Bord Ihres Bootes in den verfügbaren Räumen.

Das GLS-10-Sonar-Modul kann im Down- (nach unten) und Forward-Modus (nach vorne) bis zu einer maximalen Tiefe von 61 Metern scannen. Diese außergewöhnliche Reichweite ermöglicht die Erkundung von Meeresböden und Fischgründen auch in großer Tiefe.

Das GLS-10-Modul verfügt über eine Wasserschutzklasse IPX7. Das bedeutet, dass es einem vorübergehenden Eintauchen in Wasser bis zu 1 Meter Tiefe für maximal 30 Minuten standhält. Das Modul darf nicht dauerhaft unter Wasser sein und muss an einer Stelle installiert werden, an der es nicht vollständig überflutet werden kann.

Das GLS-10-Modul arbeitet mit einer Betriebsspannung von 10 bis 32 Volt. Der Energieverbrauch beträgt 21 Watt im Standardmodus und maximal 58 Watt. Eine 7,5-Ampere-Sicherung ist enthalten und erforderlich, um den Stromkreis des Moduls zu schützen.

Das GLS-10-Modul kann in einem Temperaturbereich von -15°C bis 70°C betrieben werden. Dieser erweiterte Bereich ermöglicht den Einsatz unter unterschiedlichsten klimatischen Bedingungen, von extremer Kälte bis zu großer Hitze.

Das GLS-10-Sonar-Modul unterstützt Frequenzen von 530 bis 1.100 kHz. Dieser breite Frequenzbereich deckt alle gängigen Echolot-Anwendungen ab und ermöglicht eine präzise Erfassung von Meeresboden und Unterwasserobjekten.

Das GLS-10-Modul bietet eine Sendeleistung von 500 Watt. Diese ausreichende Leistung in Kombination mit der Panoptix LiveScope-Technologie liefert außergewöhnliche Echtzeit-Sonar-Scans, ideal für Sichtfischerei, Vertikalangeln und alle anspruchsvollen Angeltechniken.

Führen Sie diese Schritte zur Installation des GLS 10 aus:

Wählen Sie einen gut belüfteten Standort, der vor extremen Temperaturen geschützt ist und keine Gefahr von Überflutung bestehtMarkieren Sie die Bohrlöcher für die BefestigungBohren Sie Vorbohrungen mit einem 4-mm-Bohrer (Tiefe: 19 mm)Befestigen Sie das Modul mit den mitgelieferten Schrauben und tragen Sie eine Marine-Dichtung aufVerbinden Sie das Stromkabel mit dem POWER-AnschlussVerbinden Sie das Garmin Marine Network-Netzkabel mit dem NETWORK-AnschlussVerbinden Sie das Kabel des Transducers mit dem XDCR-AnschlussAktualisieren Sie die Software Ihres GPS-Geräts

Das GLS-10-Modul muss an einem Ort installiert werden, der:

gut belüftet ist und vor extremen Temperaturen geschützt wirdwo die LED-Anzeigen sichtbar sindwo die Kabel einfach angeschlossen werden könnenwo das Gerät nicht überflutet wirdvor direktem Wasser und Spritzwasser geschützt istDas Modul darf nicht dauerhaft den Witterungseinflüssen ausgesetzt sein.

Beim Verlegen des Kabels des Transducers beachten Sie folgende Empfehlungen:

Legen Sie eine Service-Schlaufe von mindestens 25 cm Länge oberhalb und unterhalb des Drehpunkts anHalten Sie mindestens 10 cm Freiraum oberhalb und unterhalb des Drehpunkts einVerwenden Sie schwarzes Elektro-Klebeband zur Sicherung des KabelsFühren Sie das Kabel nicht in der Nähe von Stromleitungen oder anderen Quellen elektromagnetischer StörungenVergewissern Sie sich, dass das Kabel beim Ausfahren oder Einholen des Motors nicht eingeklemmt wirdVermeiden Sie ein zu starkes Anziehen der Kabelbinder, um Schäden am Kabel zu verhindern

Ja, das Stromkabel kann bis zu 11 Meter (36 Fuß) verlängert werden, sofern ein Kabel mit geeignetem Querschnitt verwendet wird:

10 AWG (5,26 mm²) bis 4,6 m (15 Fuß)8 AWG (8,36 mm²) bis 7 m (23 Fuß)6 AWG (13,29 mm²) bis 11 m (36 Fuß)Die Verbindung muss fachgerecht ausgeführt werden und der Mindestabstand zwischen Sicherung und Batterie muss 20 cm betragen.

Es muss eine 7,5-Ampere-Schnellschmelzsicherung verwendet werden. Diese Sicherung ist im Lieferumfang enthalten und dient zum Schutz des Stromkreises. Entfernen Sie die Sicherung nicht, da dies das Gerät beschädigen und dessen Funktion beeinträchtigen könnte.

Das GLS-10-Modul verfügt über 1 Netzwerkanschluss Garmin Marine Network™ mit kleinem Stecker. Dieser einzelne Anschluss ermöglicht die Verbindung des Moduls mit Ihrem kompatiblen Garmin-GPS-Kombiinstrument über das im Lieferumfang enthaltene 2-Meter-Garmin-Marine-Network-Kabel.

Ja, das GLS 10 ist kompatibel mit Elektro-Außenbordmotoren für die Angelfischerei (Trollingmotoren). Das Modul kann mit Panoptix LiveScope-Transducern verwendet werden, die auf Elektro-Außenbordmotoren montiert sind, um Echtzeit-Bildgebung zu ermöglichen. Bei der Installation an einem Elektro-Außenbordmotor muss das Kabel des Transducers korrekt verlegt werden, um Beschädigungen bei der Motorrotation zu vermeiden.

Ja, es ist zwingend erforderlich, die Software Ihres Garmin GPS-Kombiinstruments nach der Installation des GLS 10 zu aktualisieren. Diese Aktualisierung aktiviert die vollen Funktionen des Sondeur-Moduls und stellt eine optimale Kompatibilität zwischen den beiden Geräten sicher. Konsultieren Sie das Benutzerhandbuch Ihres GPS-Kombiinstruments für die Aktualisierungsprozedur.

Das GLS-10-Modul eignet sich ideal für:

Angeln mit Echtzeit-BildgebungVertikalangeln in der TiefeAngeln in Tiefen bis zu 61 MeternAnspruchsvolles Berufs- und FreizeitangelnUnterwasserbildgebung in Süß- oder flachem SalzwasserDie Panoptix LiveScope-Technologie bietet eine außergewöhnliche Reaktionsfähigkeit für eine ultrapräzise Bodenlesung und Fischdetektion.
