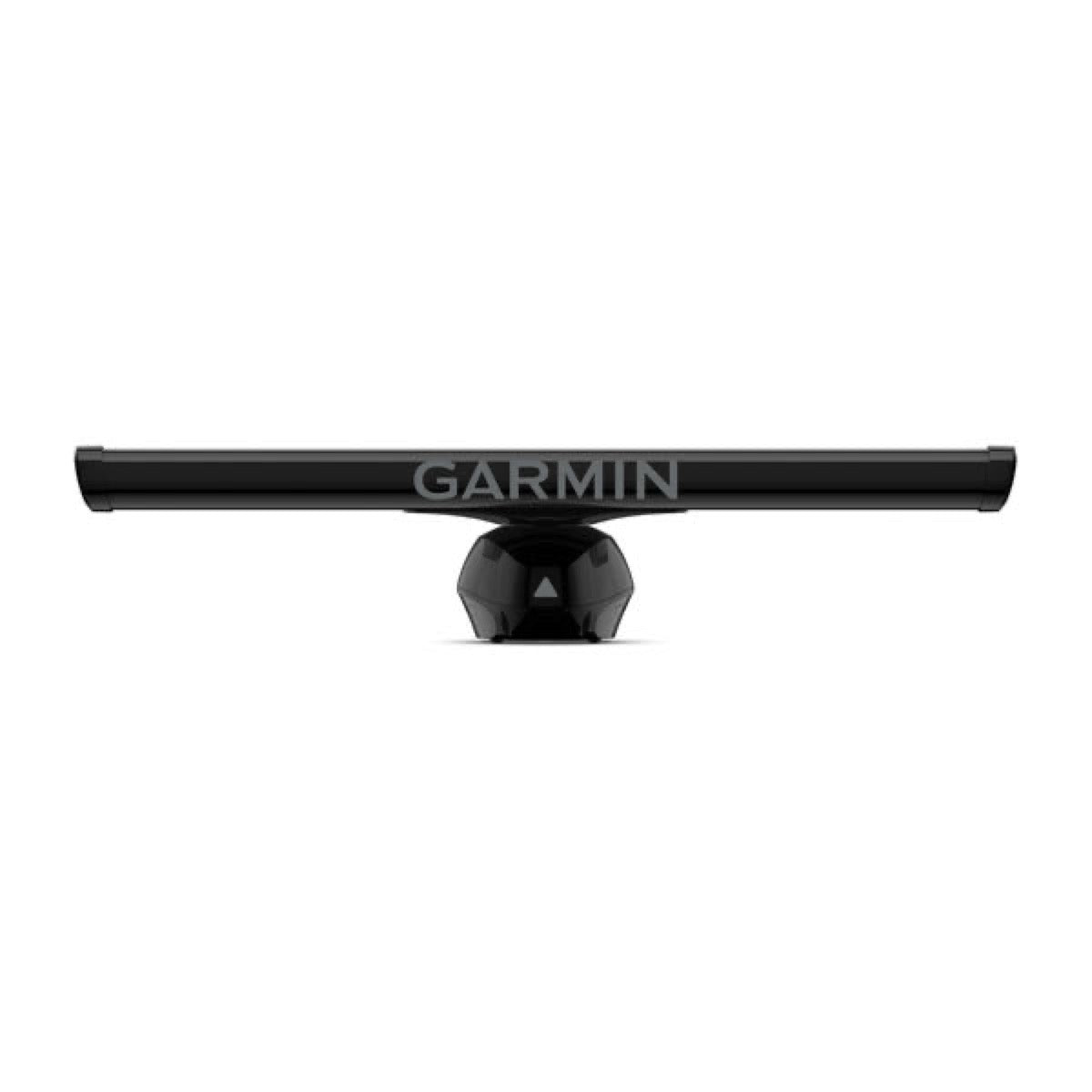

GMR Fantom™ 126, Radar mit offener Antenne und Mastfuß, schwarz

Das Radar GMR Fantom™ 126 ist eine Halbleiter-basierte Marine-Erkennungslösung mit 120 Watt Leistung. Diese Leistung entspricht der eines Magnetron-Radars mit 15 kW und bietet detaillierte sowie hochauflösende Bilder.

Das GMR Fantom™ 126 kann Ziele ab einer Mindestentfernung von 6 Metern (20 Fuß) bis zu 96 Seemeilen erkennen und bietet damit eine hohe Vielseitigkeit für verschiedene Navigationsbedingungen.

Die Antenne bietet zwei Drehgeschwindigkeiten:

24 U/min: Für reduzierten Energieverbrauch. 48 U/min: Für schnelle Bildschirmaktualisierungen. Diese Geschwindigkeit ist im Einfachbereich-Modus mit deaktiviertem MotionScope und bei Reichweiteneinstellungen von 12 Seemeilen oder weniger verfügbar.

Das GMR Fantom™ 126 verfügt über eine horizontale Strahlbreite von 1,25 Grad, was eine präzise Abbildung von Küsten, Schiffen und Wetterbedingungen gewährleistet. Die vertikale Strahlbreite beträgt 23 Grad.

Das Gerät ist mit IPX6 gegen starke Wasserspritzer geschützt und damit für den maritimen Einsatz geeignet.

Das Radar GMR Fantom™ 126 ist mit einer 6-Fuß-Öffnungsgitterantenne (ca. 182,9 cm) ausgestattet.

Vor der Installation sind folgende Warnungen zu beachten:

Das Radar sendet elektromagnetische Energie aus. Stellen Sie sicher, dass sich keine Personen im Strahlbereich befinden, bevor Sie senden. Blicken Sie nicht aus kurzer Distanz direkt auf die Antenne während des Sendens, da die Augen am empfindlichsten für elektromagnetische Energie sind. Tragen Sie bei Bohren, Schneiden oder Schleifen immer eine Schutzbrille, Gehörschutz und eine Staubschutzmaske. Prüfen Sie beim Bohren oder Schneiden stets, was sich auf der Rückseite der Oberfläche befindet, um Beschädigungen am Schiff zu vermeiden.

Für die Installation benötigen Sie folgende Werkzeuge:

Kreuzschlitzschraubendreher Größe 2Innensechskantschlüssel 6 mmBohrmaschineBohrer Ø 15 mm (19/32 Zoll) und Ø 32 mm (1 1/4 Zoll) (Bohrer Ø 32 mm optional)Schlüssel 17 mm (21/32 Zoll) und DrehmomentschlüsselKupferdraht 3,31 mm² (12 AWG) für Erdung (nicht enthalten)Marines Dichtmittel

Bei der Wahl des Montageorts sind folgende Punkte zu beachten:

Das Radar muss außerhalb der Reichweite von Personen montiert werden, wobei die vertikale Strahlbreite über die Kopfoberkante hinausragen sollte. Es muss in einer Höhe oberhalb der Kiellinie des Schiffs montiert werden, mit möglichst wenig Hindernissen im Strahlbereich. Die Montagefläche muss eben, parallel zur Wasserlinie des Schiffs und ausreichend stabil sein, um das Gewicht des Radars zu tragen. Das Radar muss von Wärmequellen (Schornsteine, Lampen) entfernt und auf einer anderen Ebene als horizontale Wanten montiert werden. Um Störungen mit einem Magnetkompass zu vermeiden, darf das Radar nicht näher als die angegebene Sicherheitsdistanz zum Kompass montiert werden. Andere elektronische Geräte und Kabel müssen mindestens 2 m (6,5 ft) vom Radarstrahlweg entfernt montiert werden.

Oberfläche vorbereiten:

Befestigen Sie die im Lieferumfang enthaltene Montageschablone an der gewünschten Position entlang der Längsachse (Bug–Heck). Bohren Sie die Montagelöcher mit einem 15-mm-Bohrer (19/32 Zoll). Falls Strom- und Netzwerkkabel durch die Oberfläche geführt werden müssen, bohren Sie entlang der auf der Schablone markierten zentralen Nut ein Durchgangsloch von 32 mm (1 1/4 Zoll) (optional). Entfernen Sie die Montageschablone.

Zum Aufbau des Sockels:

Platzieren Sie das Radar auf der Montagefläche und richten Sie die Löcher in der Basis mit den gebohrten Löchern aus. Tragen Sie den beigelegten Primer (Petrolatum Primer) auf die Hälfte der Länge jeder Gewindestange auf. Führen Sie das grundierte Ende jeder Gewindestange durch die Montagefläche und in die Basis des Radars ein, und ziehen Sie sie mit einem 6-mm-Inbusschlüssel fest. Beenden Sie das Anziehen, wenn sich die Stangen nicht mehr leicht drehen lassen, um Beschädigungen des Sockels zu vermeiden. Von der Unterseite der Montagefläche aus setzen Sie die beigelegten Kunststoff-Stützscheiben, die Unterlegscheiben, die Sicherungsscheiben und die Sechskantmuttern auf die Gewindestangen. Ziehen Sie die Sechskantmuttern mit einem Drehmoment von 14,7 N·m (11 lbf·ft) fest, um das Radar sicher zu befestigen.

Sobald das Fußgestell fest montiert ist:

Entfernen Sie die Schutzabdeckung des Hohlleiters auf der Oberseite des Fußgestells. Richten Sie den Hohlleiter des Fußgestells an der Buchse unter der Antenne aus und schieben Sie die Antenne auf das Fußgestell. Befestigen Sie die Antenne am Fußgestell, indem Sie die Sechskantschrauben unter dem Antennenarm mit einem Drehmoment von 7,9 N·m (6 lbf·ft) anziehen.

Beim Verlegen der Kabel:

Tragen Sie nach dem Verlegen der Kabel an allen Durchführungen marinefähiges Dichtungsmittel auf, um die Wasserdichtigkeit zu gewährleisten. Führen Sie Kabel nicht in der Nähe von beweglichen Teilen, Hitzequellen oder durch Türen und Bilgen. Vermeiden Sie Störungen, indem Sie Netzwerkkabel und Stromkabel nicht parallel zu anderen Kabeln (Antennenleitungen, Stromkabel) verlegen. Falls unvermeidbar, müssen die Kabel abgeschirmt sein. Verlegen Sie das Stromkabel so nah wie möglich an der Batteriequelle.

Das Radar (und ggf. der Spannungswandler) muss über einen Kupferdraht mit 3,31 mm² (12 AWG) Querschnitt, der nicht im Lieferumfang enthalten ist, an eine geeignete nautische Erdung angeschlossen werden. Dieser Draht ist zur nautischen Erdung und zum Radar-Fuß zu verlegen und am Erdungsanschluss des Fußes anzuschließen. Es wird empfohlen, die Erdungsschraube und den Crimpverbinder mit nautischem Dichtmittel zu behandeln.

Das Stromkabel des Radars enthält eine inline 15-A-Sicherung, die nicht entfernt werden darf. Wird ein Spannungswandler verwendet, muss zwischen dem Spannungswandler und der Bordbatterie eine zusätzliche 30-A-Sicherung eingebaut werden. Beide Sicherungen müssen installiert sein, damit das Radar korrekt funktioniert und um den Garantieanspruch nicht zu verlieren.

Das Radar GMR Fantom™ 126 ist kompatibel mit dem Garmin BlueNet™-Netzwerk oder dem Garmin Marine Network und ermöglicht eine nahtlose Integration mit anderen kompatiblen Garmin-Geräten an Bord.

Zur Nutzung des Radargeräts GMR Fantom™ 126 wird ein kompatibler Garmin-Kartenplotter benötigt. Es wird empfohlen, sicherzustellen, dass sowohl der Kartenplotter als auch das Radar mit der neuesten Softwareversion betrieben werden.

Sie können die Radarsoftware auf verschiedene Arten aktualisieren:

Über eine Speicherkarte: Falls Ihr Kartenplotter über einen Speicherkartenleser verfügt, können Sie die neueste Softwareversion mit der Anwendung Garmin Express auf eine Speicherkarte (bis zu 32 GB, FAT32-formatiert) laden und diese dann in den Kartenplotter einsetzen. Über die ActiveCaptain™-App: Falls Ihr Kartenplotter über WLAN®-Technologie verfügt, können Sie mit der ActiveCaptain™-App Softwareupdates auf Ihre Geräte herunterladen und installieren.

Die Garantie für das Produkt kann in folgenden Fällen erlöschen:

Stromkabel ohne den passenden inline-Sicherungshalter und die im Produktdatenblatt angegebene Sicherung anschließen. Beschädigung des Geräts durch Öffnen seitens einer nicht autorisierten Person. Das Gerät enthält keine durch den Benutzer reparierbaren Teile.
