GNX™ Wind: Windsensor
Auf Lager
Technische Daten
Technische Daten
| IP-Schutzart | IPX7 |
| Betriebsspannung | 9–16 |
| Produkthöhe | 110 |
| Produktbreite | 115 |
| Kabelgebundenes Netzwerk | NMEA 2000 |
| Hintergrundbeleuchtungsfarbe | Weiß |
| Gehäusefarbe | Schwarz |
| Gehäusematerial | Polycarbonat |
| Maximaler Stromverbrauch | 1,35 |
| Produkttiefe | 30 |
| Typischer Stromverbrauch | 1,35 W |
| NMEA 2000 Ladeäquivalenz (LEN) | 3 |
| Montagetyp | Einbau |
| Betriebstemperatur | -15 bis 70 |
| Empfohlene Sicherungsgröße | 1 |
| Bus-Kompatibilität | NMEA 2000 |
| Zertifizierungen | IEC 60529 IPX7, NMEA-2000-zertifiziert |
| Display-Typ | LCD-Monochrom |
| Touchscreen | Nein |
| Kabelgebundener Eingang | NMEA 2000 |
| Packungsinhalt | Instrument GNX Wind, Schutzabdeckung, Dichtungsstück, Montagevorlage, Montagematerial (Schrauben), Dichtung, NMEA-2000-Ableitungskabel, NMEA-2000-T-Stück, Dokumentation |
| Regatta-Stoppuhr-Funktion | Nein |
| Anti Glare Coating | Ja |
| Behind Panel Clearance Required Text | Der Bereich hinter der Montagefläche muss die Kabelführung und -verbindung ermöglichen. |
| Bezel Mounting Method | Klippschloss |
| Kompass-Sicherheitsabstand (mm) | 209 |
| Kompatible Geräte-Serien | Garmin GNX 20, Garmin GNX 21, Garmin GND 10 |
| Einbaudurchmesser | 90 |
| Display Color Type | Monochrom |
| Displaytechnologie | LCD |
| Document Date Mounting Template | Januar 2014 |
| Document Version Mounting Template | 190-01659-03_0A |
| Ean13 | 0753759157845 |
| Included Drop Cables | Ja |
| Included T Connector Count | 1 |
| Installationsumgebung | Seemann |
| Installation Precaution Fiberglass | Eine Kegelfräse verwenden, um Risse im Gelcoat zu vermeiden. |
| Installation Precaution General | Vor dem Bohren oder Schneiden immer prüfen, was sich auf der anderen Seite der Oberfläche befindet. |
| Installation Precaution Stainless Screws | Ein Schmiermittel gegen Festfressen auftragen, um ein Festfressen zu vermeiden. |
| Installation Safety Gear Required | Schutzbrille, Gehörschutz, Staubmaske |
| Instrument Function | Winddaten-Anzeige |
| Bildschirmmaterial | Glas |
| Manufacturing Country | Taiwan |
| Entwickelt für die Meeresumwelt | Ja |
| Marine Sealant Required | Ja |
| Max Operating Voltage Dc | 32 |
| Durchmesser der Befestigungslöcher | 2,8 |
| Befestigungslochabstand | 60 |
| Mounting Surface Compatibility | Glasfaser, Instrumententafel |
| Ebenheitsanforderung der Montagefläche | Ja |
| Mounting Surface Strength Requirement | Ja |
| Nmea0183 Input Type | Über NMEA-2000-Netzwerk mit GNX-20/21- oder GND-10-Geräten |
| Nmea2000 Manual Reference | garmin.com/manuals/nmea_2000 |
| Nmea2000 Network Building Support | Ja |
| Nmea2000 Network Connection Method | T-Stück |
| Nmea2000 Network Power Consumption Ma | 150 |
| Nmea2000 Network Power Supply Voltage Range | 9 bis 16 |
| Bohrer-Durchmesser für Pilotloch | 10 |
| Typischer Stromverbrauch (mA) | 150 |
| Kurze Produktbeschreibung | Das Garmin GNX Wind ist ein Windmessgerät, das speziell für die Anzeige von Winddaten auf Segelbooten entwickelt wurde. Es ist für eine nahtlose Integration in NMEA-2000-Netzwerke ausgelegt und liefert präzise und zuverlässige Messwerte der wichtigsten Windinformationen. |
| Product Dimensions With Cover Hwd | 115 x 120 x 35,5 |
| Produktgeneration | GNX-Serie |
| Gewicht des Produkts (g) | 247 |
| Erscheinungsjahr | 2015 |
| Stoßfestigkeit | Ja |
| Vibrationsbeständigkeit | Ja |
| Water Immersion Depth M | 1 |
| Water Immersion Duration Minutes | 30 |
| Schutzkappen inklusive | Ja |
| Gewicht mit Abdeckung | 283 |
| Wireless Sensor Communication Requirement | Ja |
Ausführliche Beschreibung
Ausführliche Beschreibung

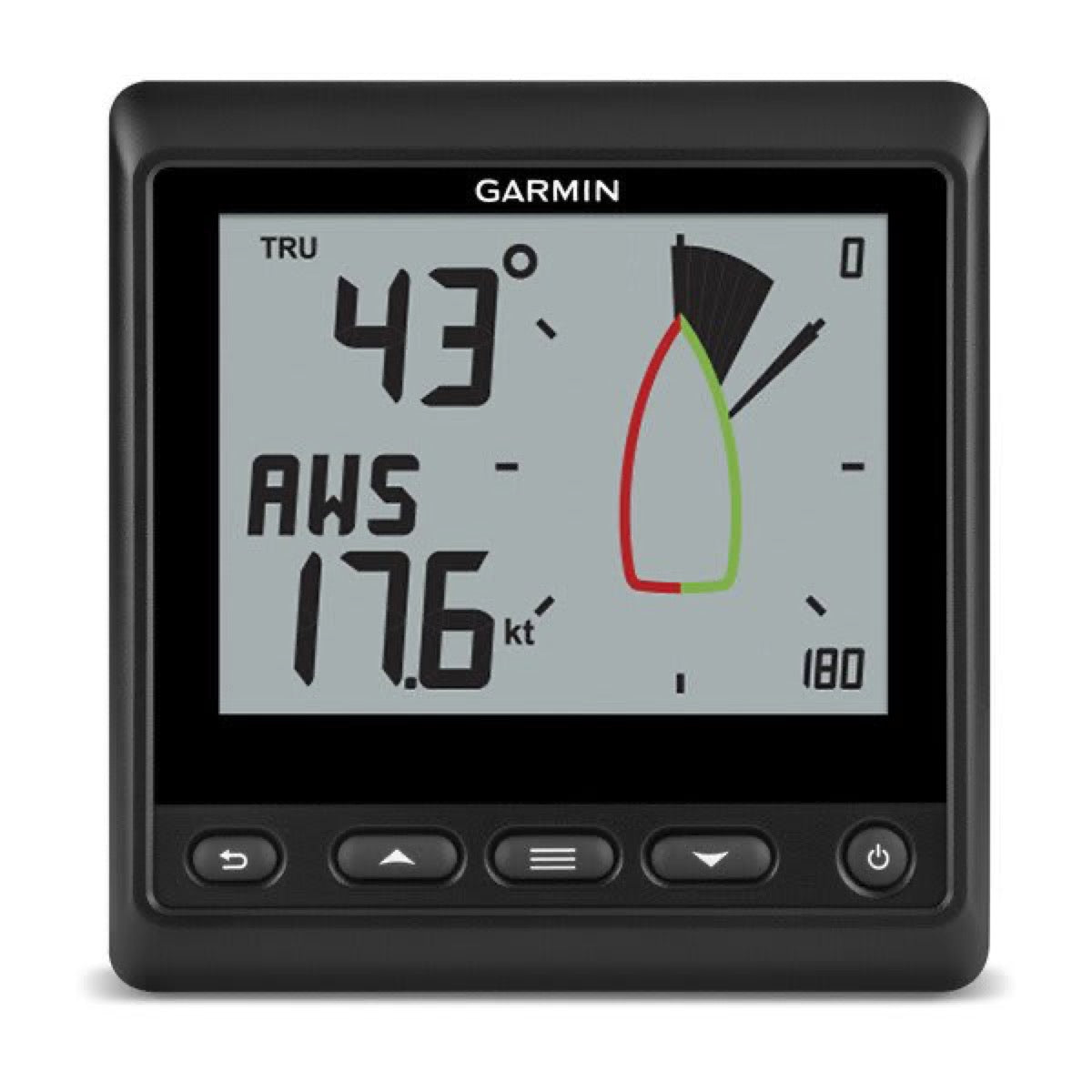

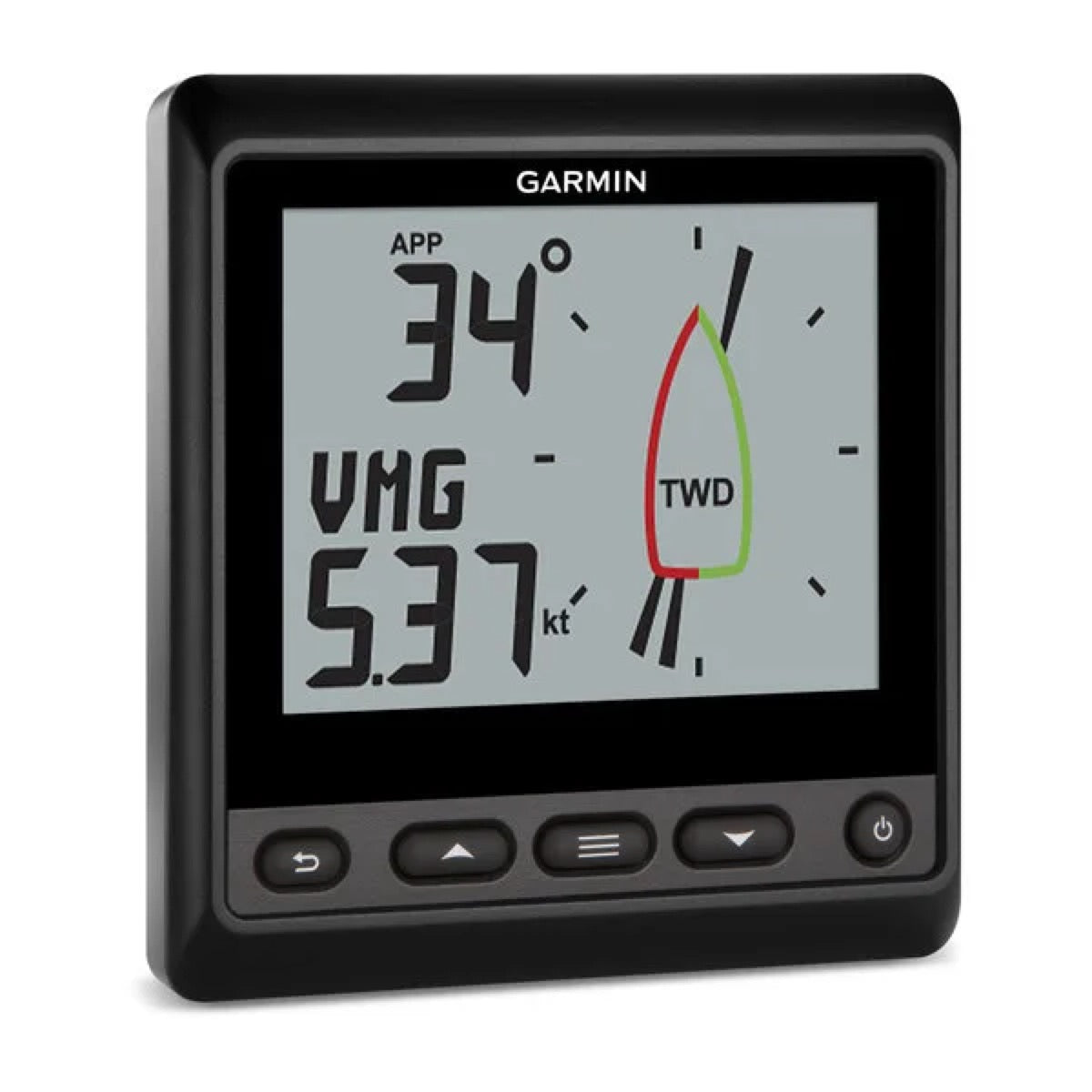

Der Windsensor Garmin GNX Wind ist eine dedizierte Lösung zur Anzeige von Winddaten für Segelboote. Entwickelt für eine nahtlose Integration in NMEA-2000-Netze, bietet dieses Instrument eine präzise und zuverlässige Ablesung der wichtigsten Informationen. Es positioniert sich als monochromer Windanzeiger, der eine gezielte Alternative zu komplexeren Multifunktionsdisplays wie dem Garmin GNX 20 oder GNX 21 oder zu Konkurrenzsystemen wie dem B&G Triton² oder dem Raymarine i70s darstellt. Diese bieten farbige Anzeigen und erweiterte Funktionen für weitere Instrumentendaten. Der GNX Wind konzentriert sich auf Effizienz und Klarheit der Winddaten, die für die Segelnavigation essenziell sind.
Robuste Bauweise und technische Daten
Der Garmin GNX Wind verfügt über ein vollständig wasserdichtes Gehäuse aus Polycarbonat und eine Glaslinse mit entspiegelter Oberfläche, die eine optimale Haltbarkeit in maritimer Umgebung gewährleisten. Die Wasserdichtigkeit entspricht der Norm IEC 60529 IPX7 und erlaubt eine versehentliche Untertauchung bis zu 1 Meter für 30 Minuten. Die Außenabmessungen betragen 110 x 115 x 30 mm (H x B x T) ohne Schutzabdeckung und 115 x 120 x 35,5 mm mit. Das Gerät wiegt 247 g ohne Abdeckung und 283 g mit. Es funktioniert in einem erweiterten Temperaturbereich von -15°C bis 70°C und weist einen Sicherheitsabstand zum Kompass von 209 mm auf, was eine flexible Installation an Bord ermöglicht.
Konnektivität und Energieeffizienz
Der Garmin GNX Wind wird über das NMEA-2000-Netzwerk mit Strom versorgt und angeschlossen, was die Integration in das elektronische Bordsystem vereinfacht. Obwohl er keine NMEA-0183-Daten direkt empfängt, kann er diese Informationen anzeigen, sofern sie von einem an dasselbe NMEA-2000-Netzwerk angeschlossenen Garmin GNX 20 oder GNX 21 (separat erhältlich) stammen. Zudem können Daten von Nexus-Instrumenten über ein Gateway GND 10 (separat erhältlich) integriert werden. Mit einem maximalen Stromverbrauch von 1,35 W und einer NMEA-2000-Eingangsspannung von 9 bis 16 V DC ist der GNX Wind auf maximale Energieeffizienz ausgelegt – ein entscheidender Vorteil für Segelboote, bei denen jeder Watt zählt. Seine NMEA-2000-Lastäquivalenz (LEN) beträgt 3 (150 mA bei 9 V DC).
Expertenmeinung
Expertenmeinung
Pol CONIN
Digitalverantwortlicher
« Technische Analyse: Garmin GNX Wind – dediziertes und robustes Windinstrument »
