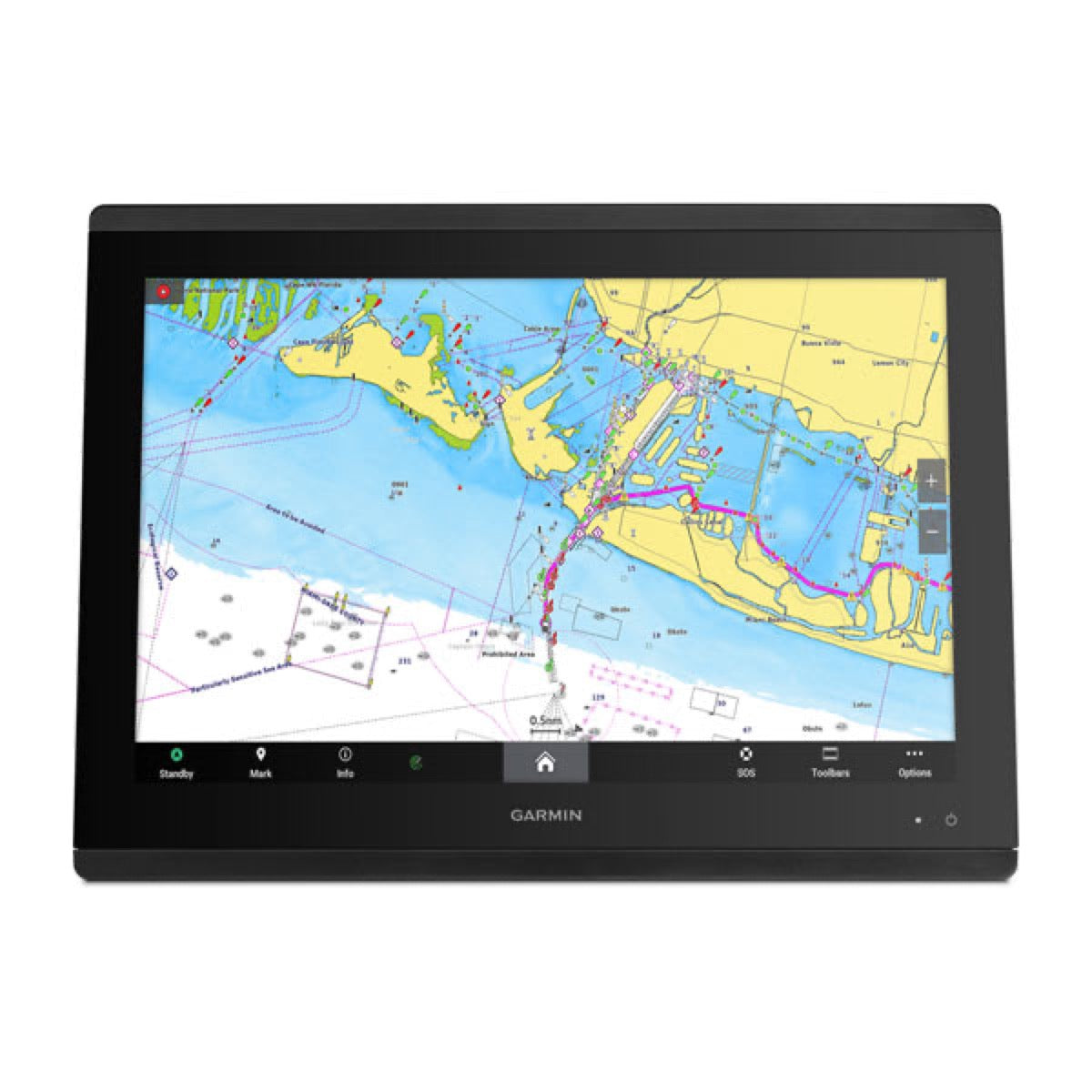

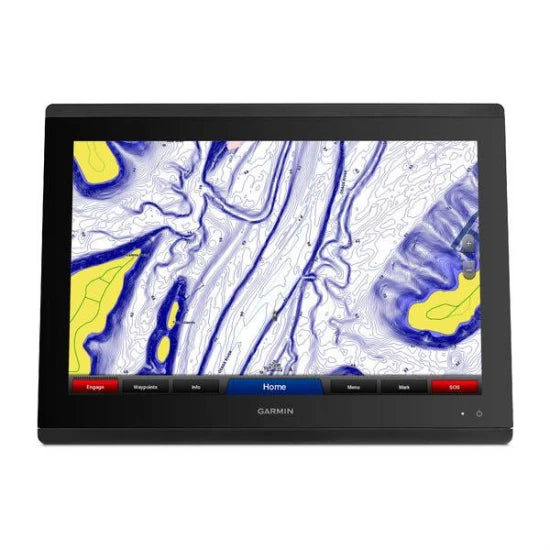

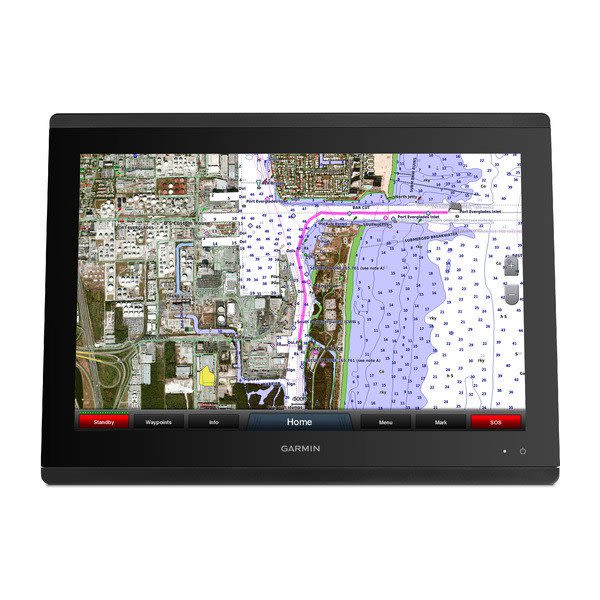

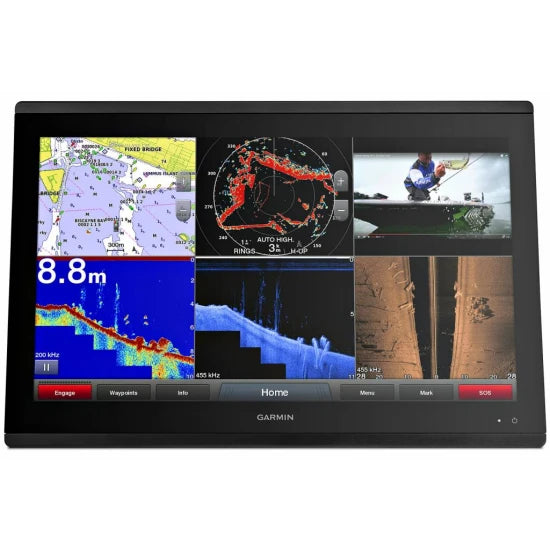

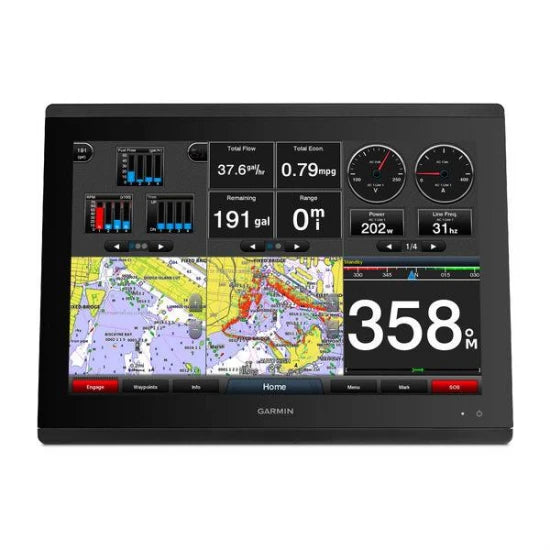

GPSMAP® 8417 – Kartenplotter mit 17"-Display

Le Garmin GPSMAP 8417 est un traceur de cartes multifonction conçu pour les systèmes de navigation et de surveillance marine avancés. Appartenant à la série 8400/8600, il se distingue par ses capacités d'intégration vidéo étendues et sa robustesse, le positionnant comme une solution fiable pour les navires nécessitant une surveillance exhaustive.

Oui, le GPSMAP 8417 bénéficie d'une fonctionnalité d'encodeur vidéo intégrée. Cela lui permet de partager la vidéo connectée via son entrée vidéo composite sur tous les écrans de traceur de cartes du réseau Garmin Marine Network.

Pour une performance réseau optimale, Garmin recommande de ne pas diffuser plus de cinq sources vidéo simultanément. Le GPSMAP 8417 est capable d'afficher plusieurs flux vidéo sur un seul écran combiné, améliorant ainsi la connaissance situationnelle à bord.

Oui, vous pouvez utiliser les gestes tactiles pour contrôler votre caméra FLIR depuis le traceur de cartes, tels que pincer pour zoomer, et balayer pour panoramiquer et incliner la caméra. Vous pouvez également personnaliser votre traceur de cartes pour stocker des préréglages à l'écran pour chaque caméra, comme la position et les données de zoom.

Depuis l'écran vidéo, vous pouvez accéder au menu pour modifier la polarité, le schéma de couleurs et le réglage de scène (contrôle du gain) affichés par votre caméra FLIR. Vous pouvez également basculer entre la vue thermique et la vue visible de la caméra sur l'écran du traceur de cartes, à condition de disposer d'une caméra FLIR de la série M à double charge utile. Les caméras FLIR de la série MD fournissent uniquement des vues thermiques.

Oui, le GPSMAP 8417 prend en charge le suivi de caméra lorsqu'il est connecté aux caméras et capteurs appropriés. Cette fonction permet de :

Maintenir la caméra sur une direction de compas fixe (Verrouillage du compas).Verrouiller la caméra à un angle fixe par rapport au navire (Verrouillage du navire).Suivre des cibles AIS, MARPA ou des waypoints (également appelé "slew-to-cue").

Pour mettre à jour le logiciel de votre GPSMAP 8417, vous devez d'abord charger le nouveau logiciel sur une carte mémoire (16 à 32 Go, formatée en FAT32) à l'aide de l'application Garmin Express™ sur un ordinateur. Ensuite, insérez la carte mémoire dans le lecteur de carte SD du traceur de cartes. Une fois le traceur de cartes entièrement démarré, sélectionnez "Mettre à jour le logiciel" puis "Oui" et attendez la fin du processus. Le manuel d'utilisation sur support.garmin.com fournit des instructions détaillées.

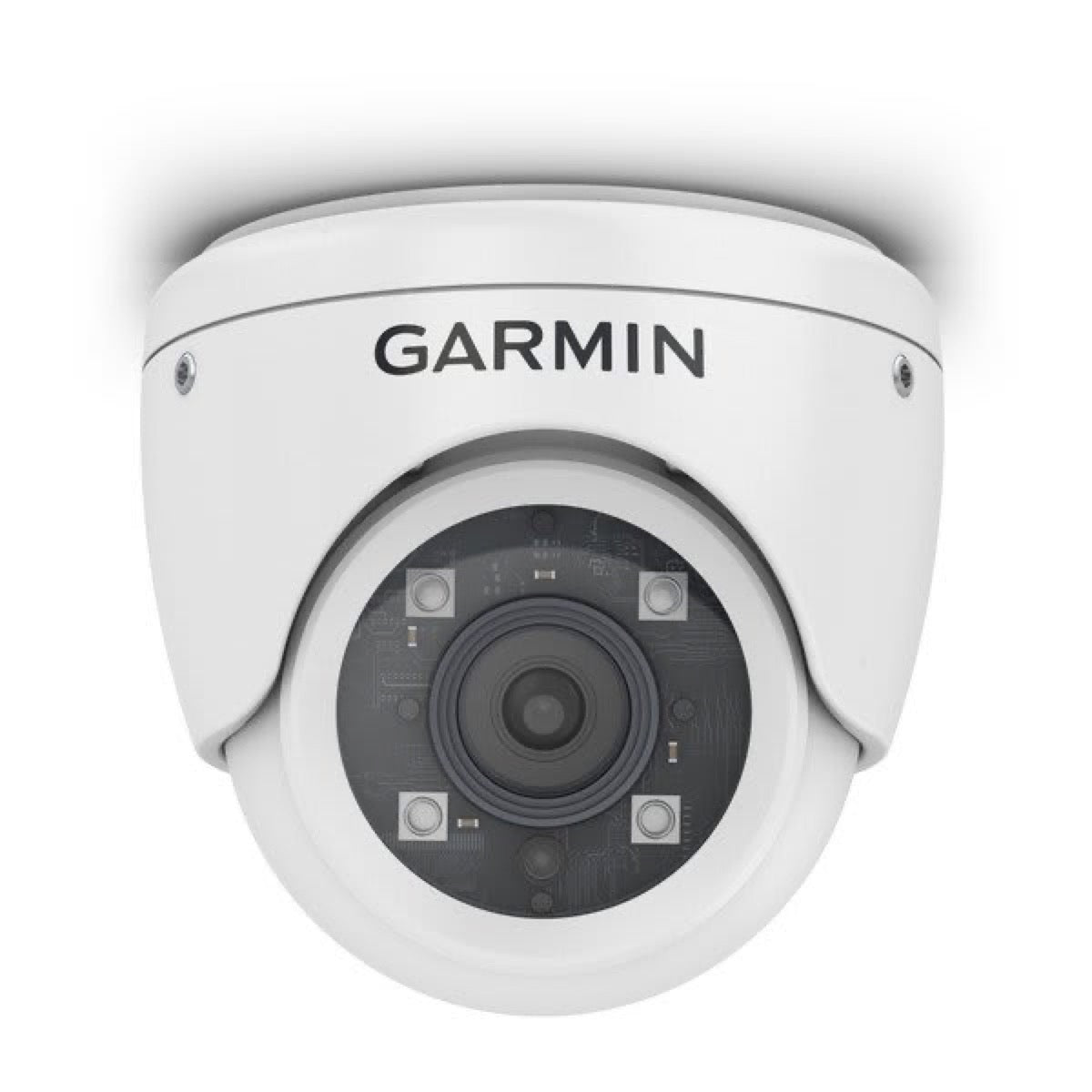

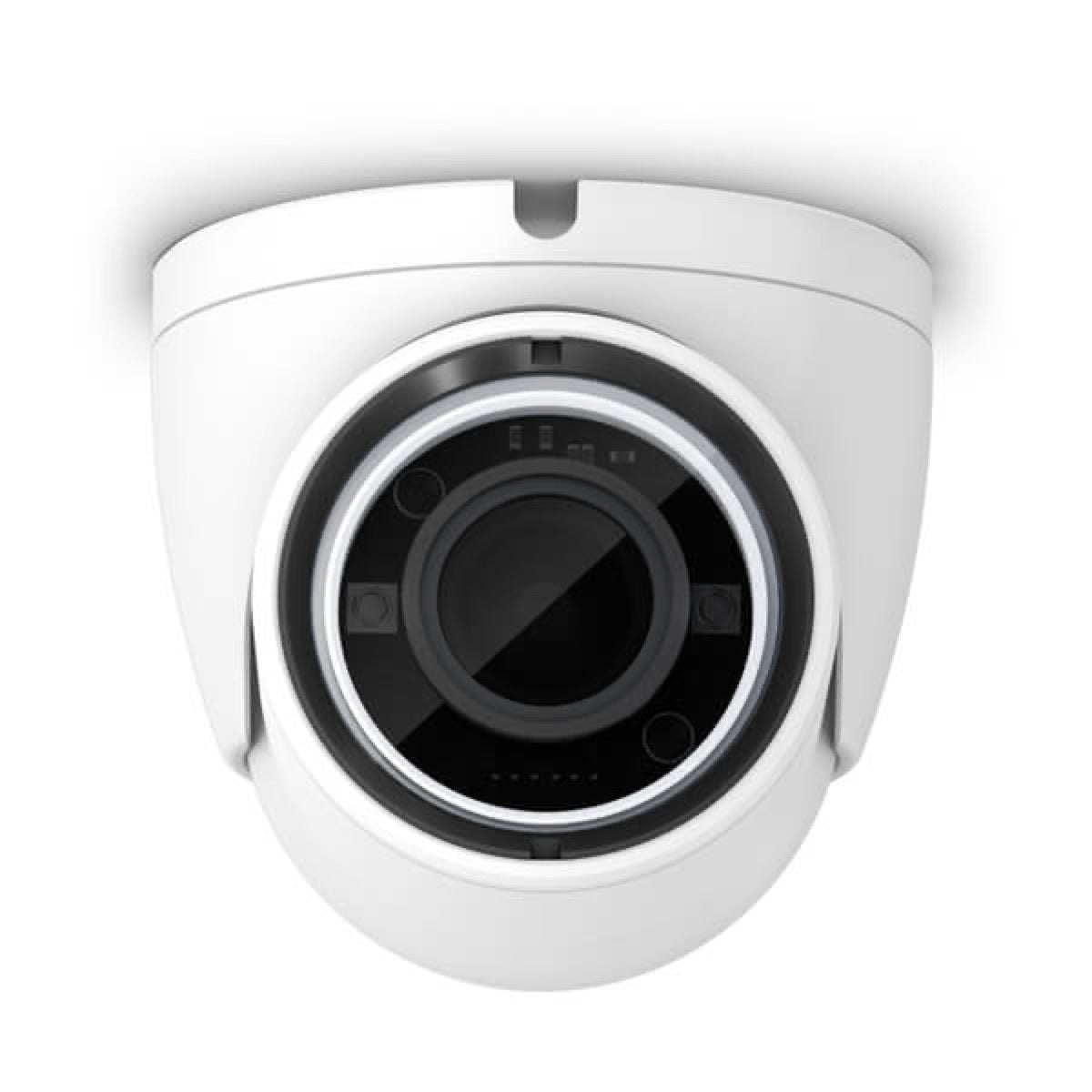

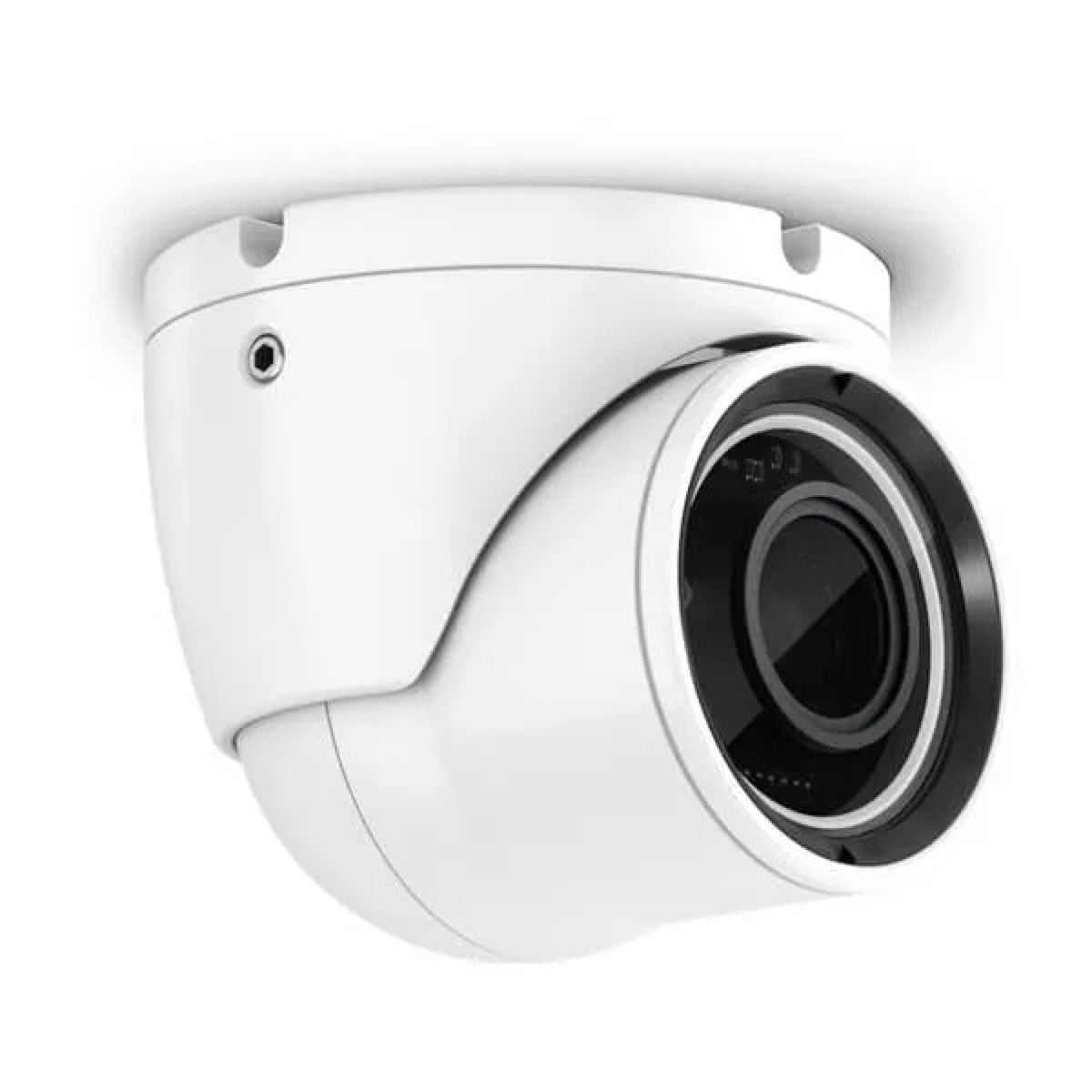

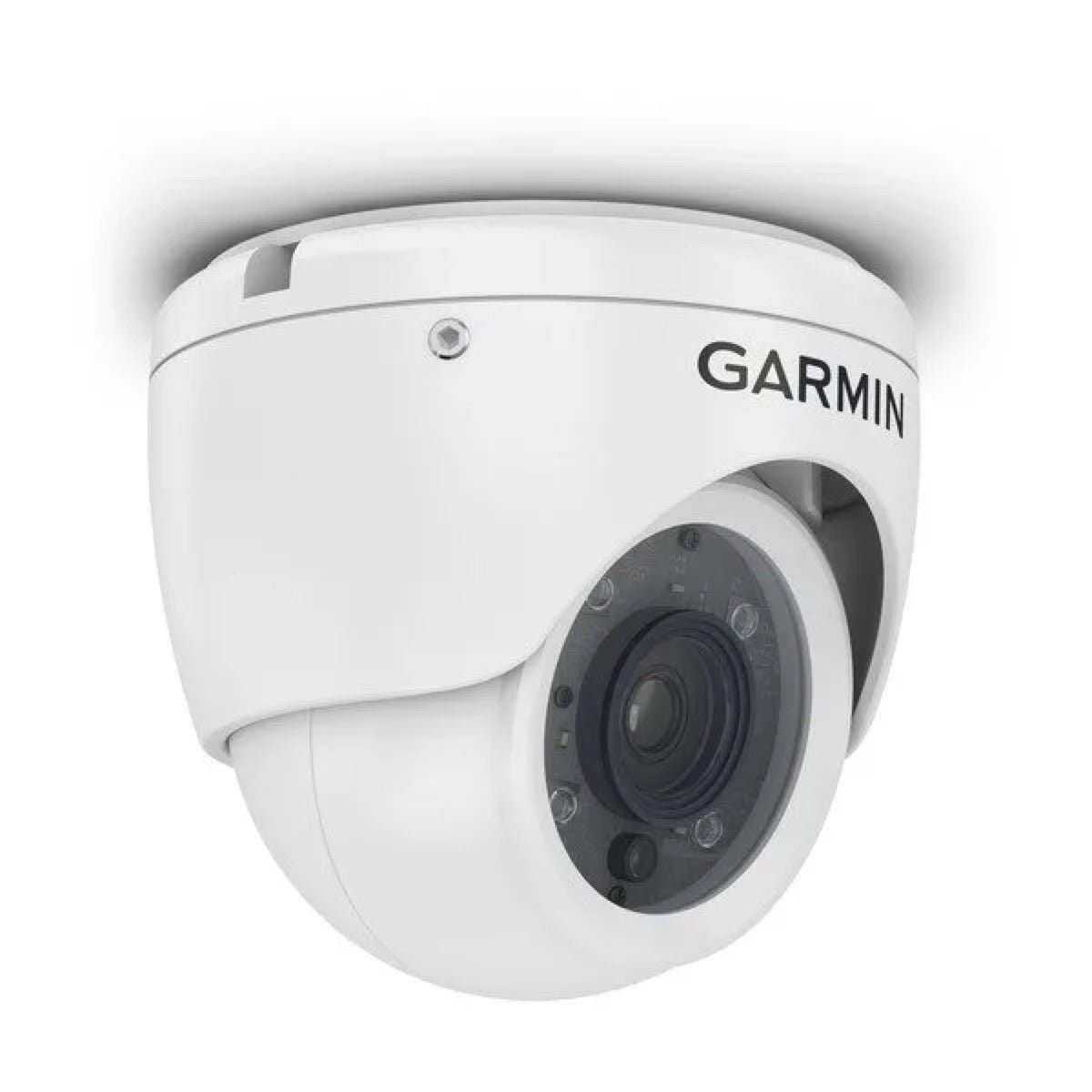

Le GPSMAP 8417 est compatible avec les caméras réseau Garmin (telles que la Garmin GC 200), les caméras vidéo composites analogiques (telles que la Garmin GC 14), et les caméras FLIR® des séries M et MD. Les caméras IP FLIR sont automatiquement détectées sur le réseau.

Oui, les anciennes caméras analogiques FLIR sont compatibles. Pour ces caméras qui ne prennent pas en charge la vidéo IP, vous devez créer une association entre la caméra FLIR et un périphérique d'entrée vidéo. Une invite apparaît la première fois que vous sélectionnez une caméra FLIR comme source vidéo pour former cette association.

Pour utiliser les fonctions de Verrouillage du compas et de Verrouillage du navire, vous devez connecter les équipements suivants au traceur de cartes :

Une caméra marine compatible avec le suivi, telle qu'une caméra vidéo IP FLIR de modèle plus récent.Une antenne GPS.Un capteur de cap. Pour une performance optimale du suivi de caméra, le capteur de cap devrait fournir des données 9 axes, incluant le lacet, le tangage et le roulis.

En plus des capteurs et caméras requis pour le Verrouillage du compas et le Verrouillage du navire, vous devez connecter les dispositifs supplémentaires suivants au réseau Garmin Marine Network pour le suivi de cibles :

Pour le suivi de cibles AIS : un récepteur AIS compatible.Pour le suivi de cibles MARPA : un appareil radar compatible.

Oui, le GPSMAP 8417 prend en charge les réseaux NMEA 0183 et NMEA 2000, ce qui permet une intégration étendue avec d'autres équipements marins et capteurs.

Oui, le GPSMAP 8417 dispose d'entrées et de sorties HDMI, permettant la connexion à des écrans externes ou à d'autres sources vidéo compatibles pour une flexibilité accrue.

Oui, le GPSMAP 8417 est compatible avec les technologies Wi-Fi et ANT, ce qui permet des options de connectivité sans fil avec d'autres appareils et capteurs compatibles.

Oui, un coupleur d'isolation PoE Garmin (référence 010-10580-10) doit être utilisé pour connecter des équipements Ethernet standard, tels qu'une caméra réseau, un commutateur réseau ou un injecteur PoE, au réseau Garmin Marine Network. La connexion directe d'un appareil PoE à un traceur de cartes Garmin Marine Network endommagerait le traceur de cartes et pourrait endommager l'appareil PoE.

Vous devez insérer un coupleur d'isolation PoE Garmin dans le chemin pour créer une connexion unique d'un commutateur réseau à votre électronique Garmin. Il est recommandé d'utiliser une connexion étanche Garmin Marine Network sur au moins un côté du coupleur. Pour les réseaux sans connexion étanche Garmin Marine Network, orientez le coupleur d'isolation PoE vers le bas ou horizontalement avec une boucle d'égouttement pour éviter la rétention d'eau autour du connecteur.

Selon le gabarit de montage encastré, les dimensions de découpe pour l'encastrement du GPSMAP 8417 sont de 372.0 mm (14 5/8 pouces) en largeur et de 293.5 mm (11 9/16 pouces) en hauteur.

Si la caméra prend en charge le suivi et que l'équipement requis est connecté, il est essentiel de configurer les valeurs de l'angle de la caméra et de la hauteur de la caméra pour obtenir les meilleurs résultats. La valeur de l'angle de la caméra spécifie l'angle de la face avant de la caméra par rapport à l'avant du bateau (un angle de zéro degré indique un alignement avec l'avant du bateau). La valeur de la hauteur de la caméra spécifie la hauteur à laquelle la caméra est montée au-dessus du capteur de cap. Des ajustements précis et progressifs sont nécessaires jusqu'à ce que la vue de la caméra et la performance du suivi fonctionnent comme prévu.

Non, Garmin n'est pas responsable des travaux que vous ou un fournisseur de réparation non autorisé effectuez sur votre produit, et ne garantit pas ces travaux. Il est fortement recommandé de faire appel à un centre de service Garmin agréé pour toute réparation.
