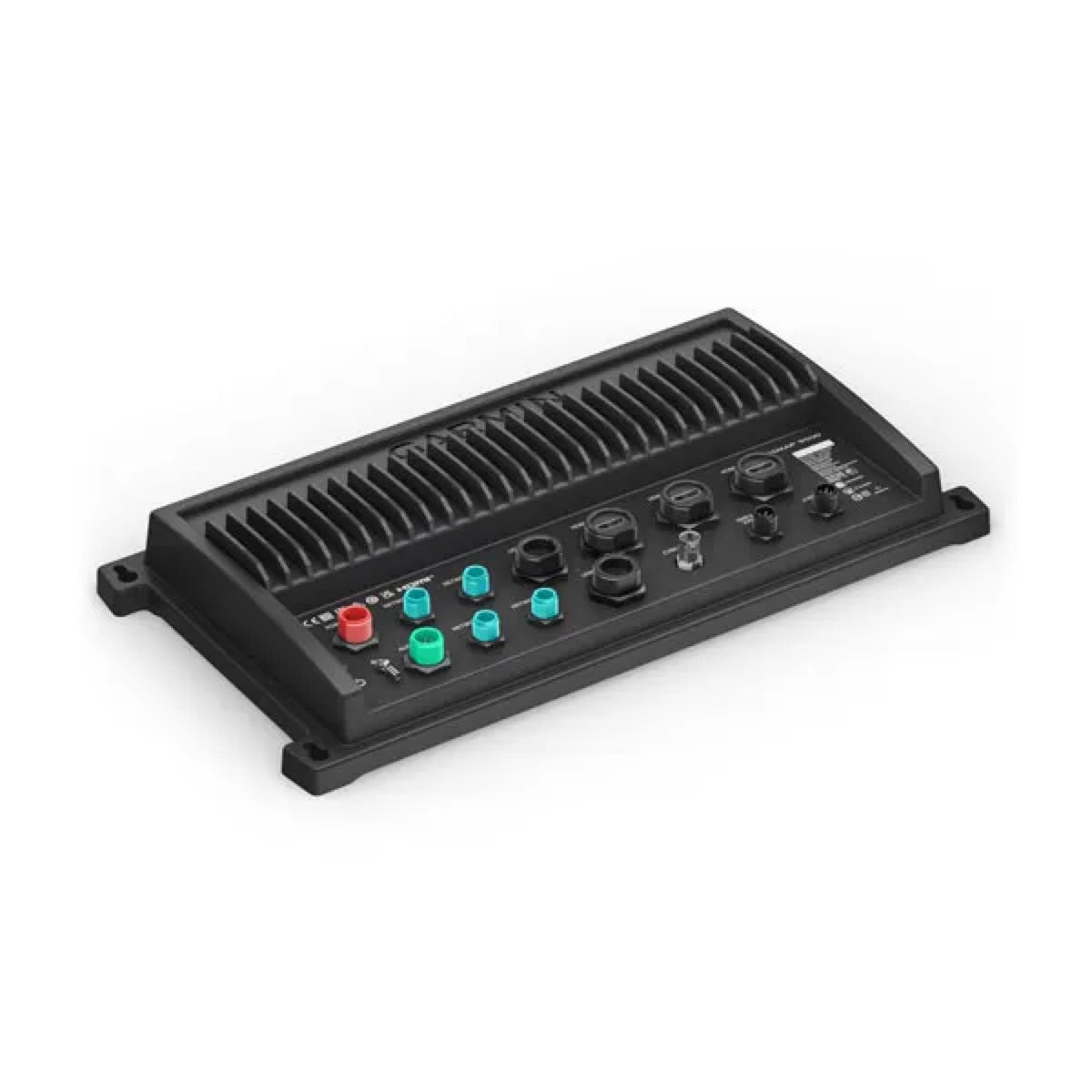

Boîtier black box GPSMAP® 9500 - visuel officiel Garmin 2

Boîtier black box GPSMAP® 9500 - visuel officiel Garmin 3

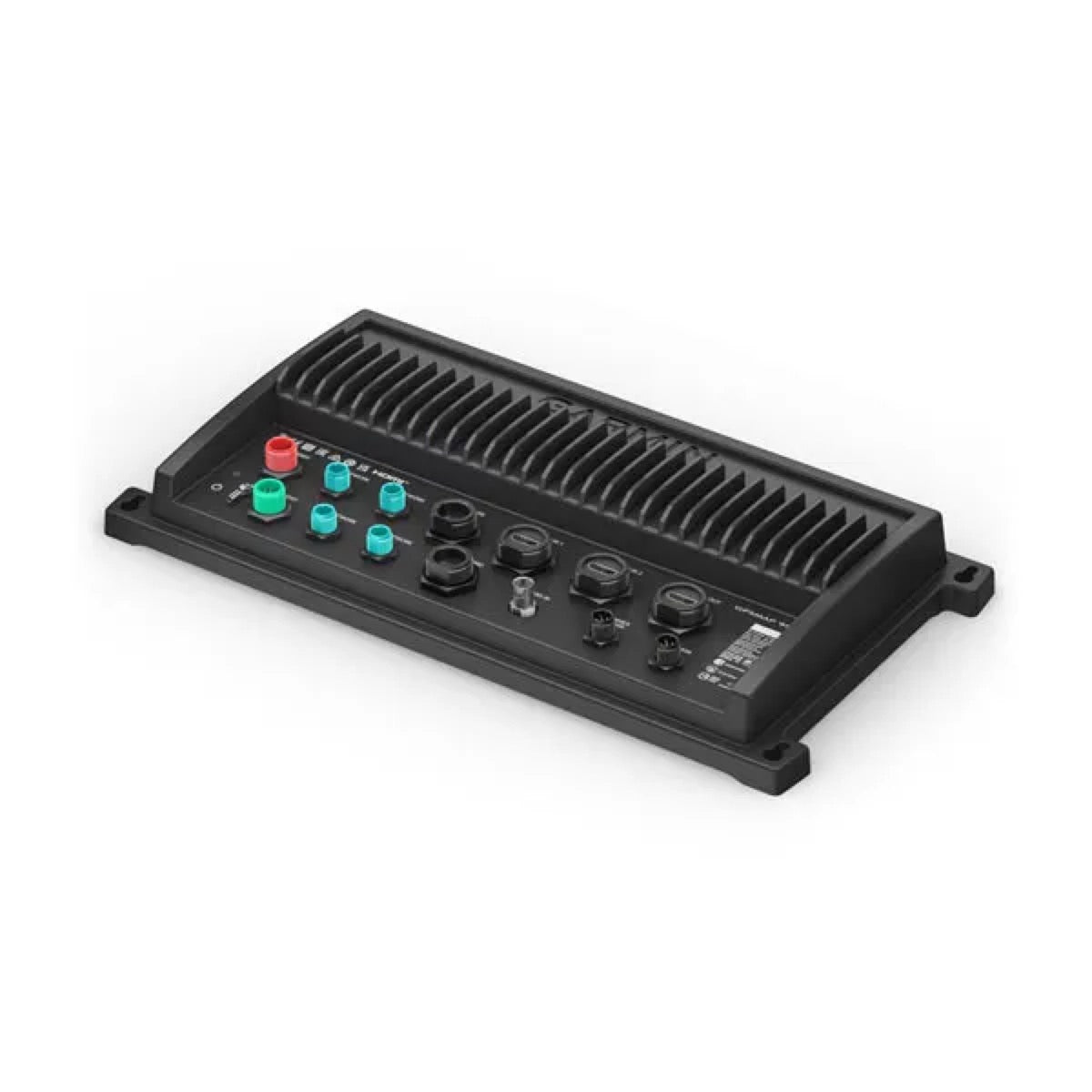

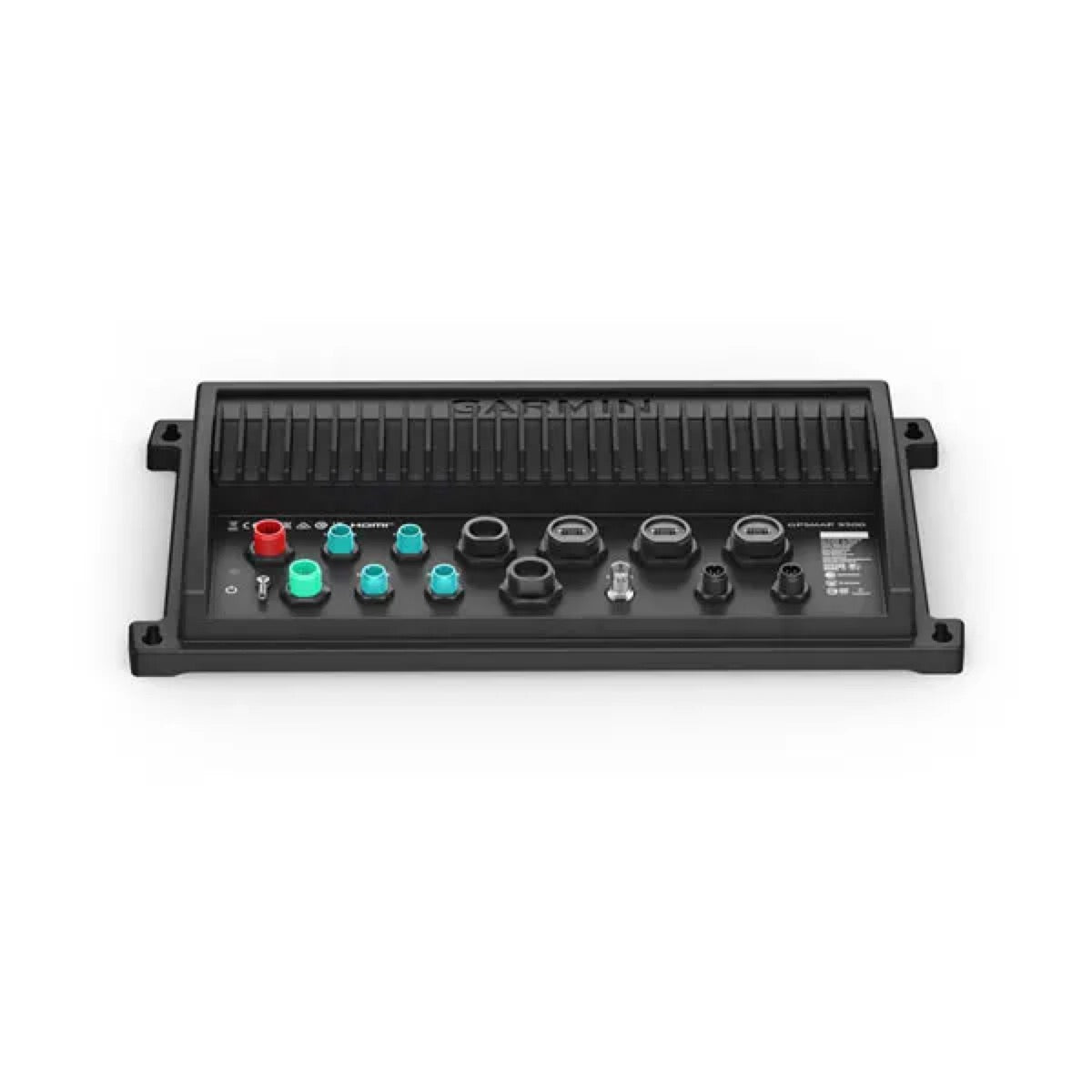

Boîtier black box GPSMAP® 9500 - visuel officiel Garmin 4

Kostenlose Lieferung an Abholstation ab 150€ in Frankreich
Abholung bei Skysat möglich

Individuelle Installation

Vertrauen Sie Skysat für die Installation Ihrer Ausrüstung an Bord

Angebot anfordern

Installateure in Ihrer Nähe

durch unser Netzwerk zertifizierter Installateure

Installateur finden

Service & Support

Wählen Sie eine zusätzliche Hilfe bei der Montage

Speichern Sie 12%

Garmin

010-02677-00

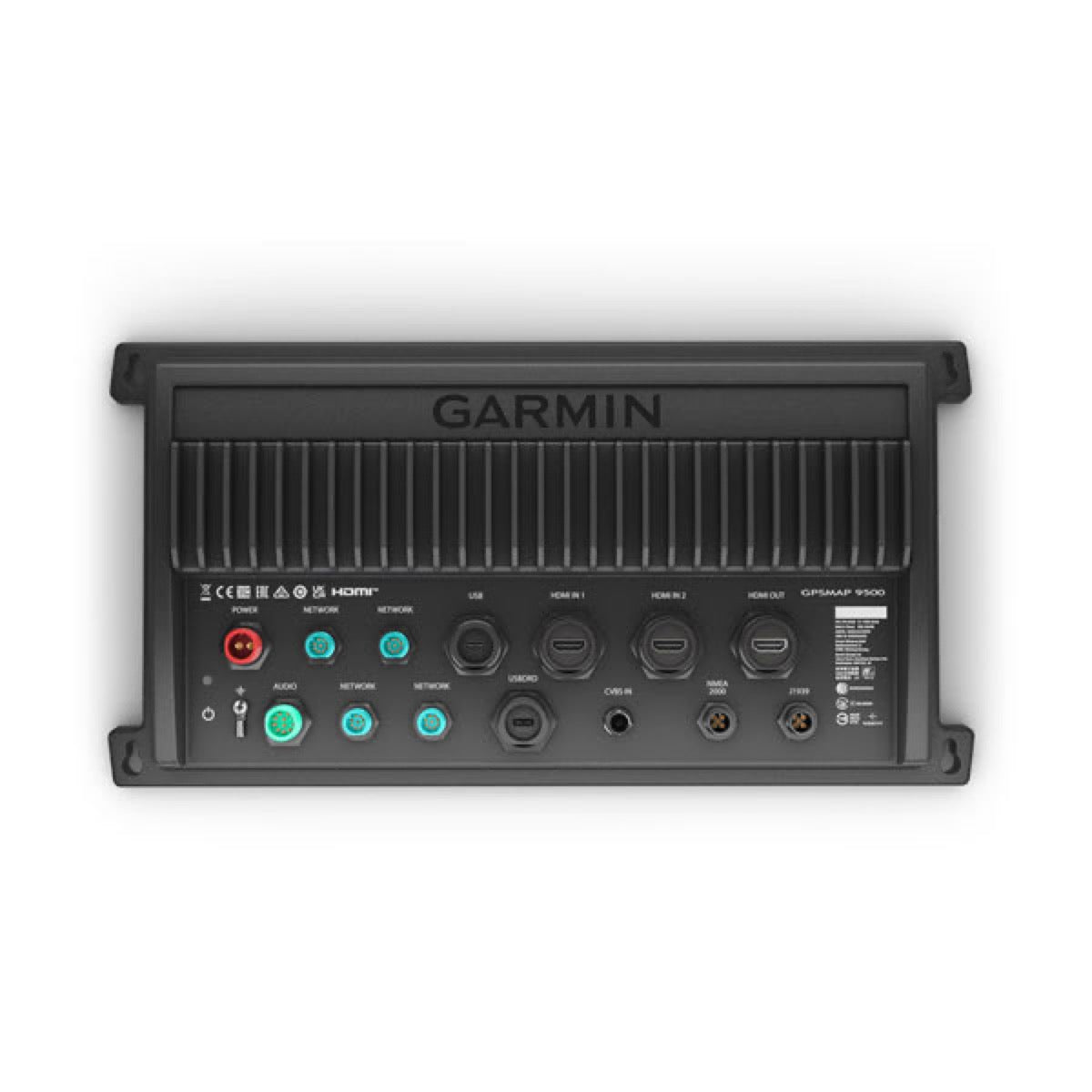

Boîtier processeur GPSMAP® 9500

Le Garmin GPSMAP 9500 Black Box est un traceur de cartes haut de gamme conçu pour une intégration marine flexible. Appartenant à la famille actuelle et professionnelle des MFD Garmin, ce boîtier permet un affichage 4K via HDMI et une connectivité étendue (Garmin BlueNet, NMEA 2000, J1939). Le produit est fourni avec les vis de montage nécessaires, mais leur compatibilité dépend de la surface d'installation.

ListenpreisProfitarif nutzen

5.309,40€

5.309,40€ ~~5.999,99€~~

Steuer inbegriffen. Versand wird beim Bezahlvorgang berechnet.

Auf Lager

Kostenlose Lieferung an Abholstation ab 150€ in Frankreich
Abholung bei Skysat möglich

Individuelle Installation

Vertrauen Sie Skysat für die Installation Ihrer Ausrüstung an Bord

Angebot anfordern

Installateure in Ihrer Nähe

durch unser Netzwerk zertifizierter Installateure

Installateur finden

Service & Support

Wählen Sie eine zusätzliche Hilfe bei der Montage

Technische Daten

Kabellose Konnektivität	Wi-Fi, Bluetooth, ANT
Montagetyp	Montage en surface
Empfohlene Sicherungsgröße	10 A
Externer Speichertyp	USB-C (lecteur de carte externe)
Betriebsspannung	12 Vdc
Bus-Kompatibilität	NMEA 2000,J1939,Garmin BlueNet,Garmin Marine Network
Kabelgebundenes Netzwerk	Garmin BlueNet,NMEA 2000,J1939
Bildschirmauflösung	Jusqu'à 4K
Display-Typ	Aucun (boîtier noir)
Touchscreen	Non (compatible avec moniteur tactile externe)
Kabelgebundener Eingang	HDMI,USB-C,Vidéo composite (CVBS),NMEA 2000,J1939,Garmin BlueNet
Radar-Kompatibilität	Oui, via Garmin BlueNet
Packungsinhalt	Boîtier GPSMAP 9500 Black Box, Câble d'alimentation, Kit de visserie, Câbles et connecteurs NMEA 2000, Documentation
Verfügbare Alarme	Collision AIS, Alarme de limite
Externe GNSS-Antennenhalterung	Oui (avec antenne GPS externe)
Activecaptain Compatibility	Oui
Cable Locking Rings Included	Oui
Color Theme Adjustment	Oui
Erforderlicher Bohrer-Durchmesser	3.2
Fuse Specification	10 A, 42 V fast-acting
Erdung erforderlich	Oui
Installation Clearance Cm	2.54
Erforderliche Installationswerkzeuge	Perceuse, Tournevis Phillips, Crayon
Max. Kabellänge	11
Network Cable Type	Garmin BlueNet
On Screen Buttons	Oui
Power Connection Type	Câble d'alimentation avec porte-fusible intégré
Preset Management	Oui
Unterstützung für Fern-Ein/Aus	Oui
Route Color Coding	Oui
Sail Racing Features	Oui
Satellite Imagery Support	Oui
Screen Lock Feature	Oui
Software-Update-Methode	ActiveCaptain App, USB
LED-Statusanzeigen	Oui
Anzahl der USB-C-Ports	2
Belüftung erforderlich	Oui
Voice Control Support	Oui

Ausführliche Beschreibung

Le Garmin GPSMAP 9500 Black Box est un traceur de cartes haut de gamme conçu pour les systèmes de navigation marine professionnels et les installations complexes. Positionné au sommet de la gamme Garmin, ce boîtier noir offre une flexibilité d'intégration supérieure par rapport aux écrans multifonctions (MFD) autonomes des séries GPSMAP 9000xsv ou 9000. Il requiert un moniteur externe compatible HDMI pour son fonctionnement, permettant des configurations personnalisées avec des écrans jusqu'à la résolution 4K à 60 fps pour l'entrée HDMI IN 1 et 4K à 30 fps pour l'entrée HDMI IN 2, et une sortie HDMI OUT vers le moniteur principal.

Connectivité et Intégration Système

Ce boîtier GPSMAP 9500 intègre une connectivité réseau étendue pour une intégration complète à bord. Ses ports réseau Garmin BlueNet™ assurent le partage de données radar, sonar et cartographie détaillée avec d'autres appareils Garmin BlueNet. La compatibilité avec les anciens appareils Garmin Marine Network est assurée via une passerelle Garmin BlueNet 30. Le dispositif dispose également d'un port NMEA 2000 pour l'interconnexion avec des capteurs GPS, radios VHF et autres équipements compatibles NMEA 2000, ainsi qu'un port J1939 pour l'intégration des données moteur. Deux ports USB-C (dont un DRD configurable en hôte ou client) et une entrée vidéo composite (CVBS IN) complètent les options de connexion.

Contrôle et Expérience Utilisateur

Bien que le boîtier soit déporté, le contrôle du système est optimisé. Le GPSMAP 9500 Black Box peut être piloté via un écran tactile tiers connecté en HDMI et USB, ou par une télécommande GRID™ 20 (vendue séparément) connectée au réseau NMEA 2000. Il est également compatible avec l'application ActiveCaptain® pour les mises à jour logicielles et cartographiques, ainsi que la gestion des données. L'appareil est conçu pour s'intégrer dans des stations multi-écrans, offrant des options de personnalisation avancées pour les mises en page SmartMode™ et les superpositions de données, surpassant la flexibilité des MFDs plus compacts. L'installation nécessite une ventilation adéquate et un emplacement non exposé à des températures extrêmes, comme spécifié dans les directives de montage.

Dokumentationen

Type	Nom
	Installationsanleitung – Installationsanweisungen für das GPSMAP® 9500 Black-Box-Gehäuse

Expertenmeinung

Pol CONIN

Digitalverantwortlicher

« Technische Analyse des Garmin GPSMAP 9500 Black-Box-Systems für den maritimen Einsatz »

Das Garmin GPSMAP 9500 Black Box-System bietet eine optimale Lösung für nautische Installationen, die maximale Integrationsflexibilität und Spitzenleistungen erfordern. Im Gegensatz zu integrierten MFDs wie den Serien GPSMAP 9000 oder 9000xsv ermöglicht diese "Black-Box"-Lösung die Verlagerung des Navigationskerns, sodass am Steuerpult Platz für große Drittanbieter-Monitore bleibt – einschließlich 4K-Displays – die über HDMI angeschlossen werden. Diese Konfiguration ist besonders für große Schiffe oder Mehrfach-Steuerstände geeignet, bei denen Ästhetik und Ergonomie entscheidend sind.

Die Systemintegration ist ein zentraler Vorteil des 9500 Black Box. Die Garmin BlueNet™-Ports ermöglichen eine schnelle und reibungslose Kommunikation mit den neuesten Radargeräten, Sonaren und anderen Garmin-Sensoren, während die NMEA-2000- und J1939-Schnittstellen die Kompatibilität mit vorhandener Ausrüstung (Motordaten, Sensoren, VHF) sicherstellen. Die Bedienung wird durch die Kompatibilität mit den GRID™-20-Fernbedienungen und der ActiveCaptain®-App vereinfacht, die ein konsistentes und leistungsstarkes Nutzererlebnis bieten. Die Installation erfordert zwar eine sorgfältige Planung von Verkabelung und Belüftung, ist aber für professionelle Geräte dieser Art Standard. Die mitgelieferte Dokumentation ist klar und präzise. Bei der Installation sind die Erdungs- und Stromversorgungsvorgaben strikt einzuhalten, um die Stabilität und Langlebigkeit des Systems zu gewährleisten.

Durabilité

Facilité d'installation

Rapport performance / prix

Zahlung und Sicherheit

Ihre Zahlungsinformationen und Daten werden sicher verarbeitet.

Boîtier processeur GPSMAP® 9500

5.309,40€

5.309,40€ ~~5.999,99€~~

Häufig gestellte Fragen

Benötigen Sie Hilfe? Kontaktieren Sie uns

Was ist das Garmin GPSMAP 9500 Black Box?

Das Garmin GPSMAP 9500 Black Box ist ein hochwertiger Kartenplotter für professionelle Marine-Navigationssysteme und komplexe Installationen. Es bietet eine überlegene Integrationsflexibilität und benötigt einen externen HDMI-kompatiblen Monitor für den Betrieb.

Welche Auflösungen werden vom GPSMAP 9500-Gehäuse unterstützt?

Das Gehäuse unterstützt Bildschirme bis zu einer Auflösung von 4K mit 60 Bildern pro Sekunde (fps) für den HDMI-Eingang 1 und bis zu 4K mit 30 fps für den HDMI-Eingang 2. Der HDMI-Ausgang zum Hauptmonitor ist ebenfalls 4K-kompatibel.

Besitzt das GPSMAP 9500 Black Box-Gehäuse einen integrierten Bildschirm?

Nein, das GPSMAP 9500 Black Box-Gehäuse hat keinen integrierten Bildschirm. Es benötigt einen externen, HDMI-kompatiblen Monitor für den Betrieb und die Anzeige der Informationen.

Welche Navigationsfunktionen bietet das GPSMAP 9500?

Das GPSMAP 9500 bietet umfassende Navigationsfunktionen, darunter die Erstellung und Verwaltung von Wegpunkten, Routen und Tracks. Es unterstützt zudem die Auto-Guidance-Funktion sowie die Erstellung von Zonengrenzen (Boundaries).

Ist das GPSMAP 9500-Gehäuse mit detaillierter Kartographie kompatibel?

Ja, das GPSMAP 9500-Gehäuse ist mit detaillierter Kartographie kompatibel. Es kann Navigationskarten, Angelkarten, 3D-Ansichten (z. B. Fish Eye 3D), Gezeiteninformationen, Satellitenbilder und Luftaufnahmen von Landmarken anzeigen.

Kann man den GPSMAP 9500 per Sprachsteuerung bedienen?

Ja, der GPSMAP 9500 unterstützt Sprachsteuerung. Sie können ein kompatibles kabelloses Headset oder eine kompatible Garmin-Uhr verwenden, um den Kartenplotter per Sprachbefehle zu steuern.

Wo muss ich das GPSMAP 9500 Black-Box-Gehäuse an meinem Boot montieren?

Das Gehäuse muss an einem Ort montiert werden, der nicht überflutet wird, mit ausreichender Belüftung, um Wärmeentwicklung zu vermeiden. Es sollte mindestens 2,54 cm (1 Zoll) von Kabeln und anderen potenziellen Störquellen entfernt sein und vor extremen Temperaturen geschützt werden.

Wie muss ich das GPSMAP 9500 mit Strom versorgen?

Das rote Kabel muss über einen Schalter oder einen manuellen Hauptschalter mit der Stromquelle verbunden werden, um das Gerät ein- und auszuschalten. Das schwarze Kabel ist mit dem Minuspol der Batterie oder Masse zu verbinden. Die inline-Sicherungshalterung darf nicht entfernt werden.

Kann ich das Stromkabel des GPSMAP 9500 verlängern?

Ja, das Stromkabel kann mit dem passenden Kabelquerschnitt verlängert werden. Empfehlungen:

Bis 4,6 m (15 ft): Verlängerungskabel 10 AWG (5,26 mm²)Bis 7 m (23 ft): Verlängerungskabel 8 AWG (8,36 mm²)Bis 11 m (36 ft): Verlängerungskabel 6 AWG (13,29 mm²)

Schaltet sich das GPSMAP 9500-Gehäuse automatisch ein, sobald die Stromversorgung eingeschaltet wird?

Ja, das GPSMAP 9500-Gehäuse schaltet sich automatisch ein, sobald die Stromversorgung eingeschaltet wird. Diese automatische Einschaltfunktion kann nicht deaktiviert werden.

Benötigt das GPSMAP 9500-Gehäuse eine zusätzliche Chassis-Erdung?

In den meisten Installationssituationen ist eine zusätzliche Chassis-Erdung nicht erforderlich. Treten jedoch Störungen auf, können Sie die Erdungsschraube am Gehäuse nutzen, um das Gerät mit der Masse des Bootswassers zu verbinden und so die Störungen zu reduzieren.

Wie verbindet sich das GPSMAP 9500 mit anderen Garmin-Geräten?

Das Gerät nutzt die Garmin BlueNet™-Netzwerkanschlüsse, um Daten (Radar, Sonar, Kartierung) mit anderen Garmin BlueNet-Geräten auszutauschen. Für ältere Garmin Marine Network-Geräte wird ein Garmin BlueNet 30-Gateway benötigt.

Ist das GPSMAP 9500 mit dem NMEA-2000-Netzwerk kompatibel?

Ja, das GPSMAP-9500-Gehäuse kann sich mit einem bestehenden NMEA-2000-Netzwerk an Bord verbinden, um Daten mit kompatiblen Geräten wie einer GPS-Antenne oder einem VHF-Funkgerät auszutauschen.

Wird das GPSMAP 9500-Gehäuse über das NMEA-2000-Netzwerk mit Strom versorgt?

Nein, das GPSMAP 9500-Gehäuse wird nicht über das NMEA-2000-Netzwerk mit Strom versorgt. Es muss an eine separate Stromquelle angeschlossen werden.

Kann ich ein Fremd-Touchdisplay an den GPSMAP 9500 anschließen, um ihn zu steuern?

Ja, Sie können ein Fremd-Touchdisplay anschließen. Die Videodaten werden über die HDMI-Verbindung übertragen, die Touchdaten über die USB-Verbindung. Garmin-spezifische Adapterkabel werden für diese Anschlüsse empfohlen.

Welche Geräte können das GPSMAP 9500 steuern, wenn kein Touchscreen verwendet wird?

Falls kein Touchscreen verwendet wird, lässt sich das GPSMAP 9500 mit einem GRID™-Gerät (außer GRID 20 für vollständiges Ein-/Ausschalten), einem anderen Garmin-Kartenplotter oder einem GMM™-Monitor steuern.

Ist das GPSMAP 9500-Gehäuse mit der mobilen ActiveCaptain-App kompatibel?

Ja, das GPSMAP 9500-Gehäuse ist mit der ActiveCaptain-App kompatibel. Damit können Software, Karten aktualisiert, Benachrichtigungen empfangen und auf die Garmin Quickdraw™ Contours-Community zugegriffen werden.

Kann ich das GPSMAP 9500 in ein J1939-Motornetzwerk integrieren?

Ja, das GPSMAP 9500 verfügt über einen J1939-Anschluss zur Integration von Motordaten. Dies ermöglicht die Anzeige von Motorinformationen auf Ihrem Navigationssystem.

Welche Handlungen können die Garantie für das Produkt GPSMAP 9500 erlöschen lassen?

Die Verbindung des Stromkabels ohne den korrekten Sicherungseinsatz macht die Garantie für das Produkt ungültig. Zudem sind Schäden durch extreme Temperaturen außerhalb des angegebenen Bereichs sowie deren Folgen nicht von der Garantie abgedeckt.
