Garmin GSD™ 24 Advanced Sonar Module
Auf Lager
Technische Daten
Technische Daten
| Unterstützte Gebertechnologien | Traditionelles Echolot (2D) |
| Betriebsspannung | 10–35 |
| Echolot-Frequenzen | 50/200 |
| Betriebstemperatur | -15 bis 70 |
| Anzahl der Kanäle | 2.0 |
| Maximaler Stromverbrauch | 40 |
| Geberanschluss-Typ | 8-polig |
| Typischer Stromverbrauch | 40 W (maximal) |
| Kompatible Displays | Garmin Multifunktionsdisplays kompatibel |
| Empfohlene Sicherungsgröße | 7,5 |
| Produktbreite | 283 |
| Produkthöhe | 81 |
| Produkttiefe | 204 |
| IP-Schutzart | IPX7 |
| Bus-Kompatibilität | Garmin Marine Network |
| Kabelgebundenes Netzwerk | Garmin Marine Network |
| Magnetkompass-Sicherheitsabstand | 40 |
| Montagetyp | Einbau |
| Zertifizierungen | CE-Konformität, FCC-Konformität, Kanada-Zertifizierung, RoHS-Konformität, REACH-Konformität, WEEE-Konformität |
| Verfügbare Alarme | Systemfehlerwarnungen (werden per LED angezeigt und auf dem kompatiblen Kartenplotter dargestellt) |
| Barcode (EAN) | 0753759969721 |
| Abdeckungswinkel | Abhängig von der angeschlossenen Sonde |
| Cable Locking Rings Included | Ja |
| Cable Routing Grommets Available | Ja |
| Case Gasket Type | Vollständig abgedichtet |
| Ce Directive Red | 2014/53/EU |
| Sicherheitsabstand Kompass | 40 |
| Copyright Year | 2022 |
| Herkunftsland (Fertigung) | Taiwan |
| Co Location Restriction | Ja |
| Einbaugröße | 260 × 163 |
| Anzahl der Ethernet-Ports | 1 |
| Eu Declaration Of Conformity Url | garmin.com/compliance |
| Angelart | Tiefenangeln, Hochseefischen |
| Gnss Interference Warning | Ja |
| Immersion Prohibition | Ja |
| Installation Manual Doc Number | 190-00789-02_0D |
| Installation Manual Revision Date | September 2014 |
| Installation Precaution Fiberglass | Eine Senkfräse verwenden, um das Gelcoat anzuritzen und Risse zu vermeiden. |
| Installation Precaution Stainless Screws | Schmiermittel gegen Festfressen auf Edelstahlschrauben auftragen. |
| Erforderliche Installationswerkzeuge | Bohrmaschine, 5-mm-Bohrer, Lochsäge 32 mm, Kreuzschlitzschraubendreher Größe #2, Schlitzschraubendreher 3 mm, Kabelabisolierzange, Kabelabisolierwerkzeug, Kabelbinder (optional), Marinekitt (optional) |
| Integrierte GPS-Antenne | Nein |
| Integrierter Geschwindigkeitssensor | Nein (abhängig von der angeschlossenen Sonde) |
| Integrierter Temperatursensor | Nein (abhängig von der angeschlossenen Sonde) |
| Ised Certification | Ja |
| Maximale Tiefe | 4928 ft |
| Maximale Lesetiefe | 1512 |
| Mann-über-Bord (MOB) Unterstützung | Nein |
| Durchmesser der Befestigungslöcher | 5 |
| Mounting Template Doc Number | 190-00789-03 Rev. B |
| Mounting Template Revision Date | Oktober 2011 |
| Network Expander Compatibility | Garmin GMS 10 |
| Network Sharing Capability | Ja |
| Packungsinhalt | GSD™ 24 Echolot-Modul, Stromkabel, Garmin Marine-Netzkabel, Befestigungsset, Kabelverschraubungen, Dokumentation. |
| Spitzenleistung | 16000 |
| Power Cable Fuse Holder Integrated | Ja |
| Power Connector Pin Count | 2 |
| Power Connector Type | Garmin-Eigner mit Verriegelungsring |
| Art des Stromeingangs | Gleichstrom |
| Netzteiltyp | DC |
| Produktformfaktor | Blackbox |
| Product Registration Url | http://my.garmin.com |
| Produkt-SKU | 010-00957-00 |
| Produkttyp-Detail | Echolot-Modul 'Blackbox' |
| Public Safety Distance | 20 |
| Erscheinungsjahr | 2014.0 |
| Rf Exposure Safe Distance Cm | 20 |
| Safety Manual Reference | Wichtige Sicherheits- und Produktinformationen |
| Safety Warning General | Der Nutzer ist für die sichere und umsichtige Führung seines Schiffes verantwortlich. Das Gerät dient als Navigationshilfe und entbindet nicht von der Verantwortung, das Schiff sicher zu führen. |
| Bildschirmgröße | N/A (Modul ohne Display) |
| Software Update Memory Card Type | SD |
| Software-Update-Methode | Über SD-Speicherkarte |
| Software Update Url | www.garmin.com/de/support/software/marine.html |
| Sonar Ports Count | 1 |
| Sonar Rms Power | 25-2000 |
| Sonar Type | Traditionell |
| Status Led Indication Details | Grünes langsames Blinken (Normalbetrieb), rotes langsames Blinken (nicht verbunden/wartend), rot-grünes langsames Blinken (Testmodus), schnelles rotes Blinken (Systemfehler), rotes Dauerlicht (Hardwarefehler) |
| Lagertemperaturbereich | -15 bis 70 |
| Spurenkapazität | Nicht zutreffend, abhängig vom angeschlossenen Kartenplotter |
| Transducer Compatibility | Garmin-Differential-Sonden mit 8-poligem Stecker |
| Transducer Extension Cable Available | Ja |
| Gebermaterial | N/A (Echolot-Modul, kein Echolot-Sensor) |
| UKCA-konform | Ja |
| Ukca Declaration Of Conformity Url | garmin.com/compliance |
| Benutzerstufe | Erweitert |
| Vendor | Garmin |
| Belüftung erforderlich | Ja |
| Temperaturmessbereich | Abhängig vom Wandler |
| Kabelgebundener Eingang | Wandler (8-poliger XDCR-Anschluss) |
| Kabelgebundener Ausgang | Garmin Marine Network |
Ausführliche Beschreibung
Ausführliche Beschreibung

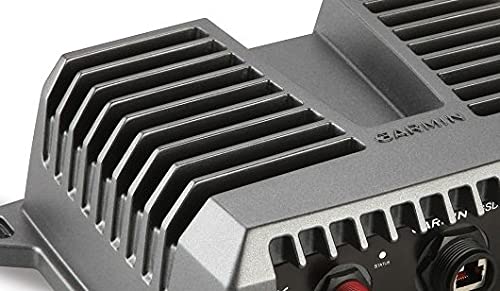

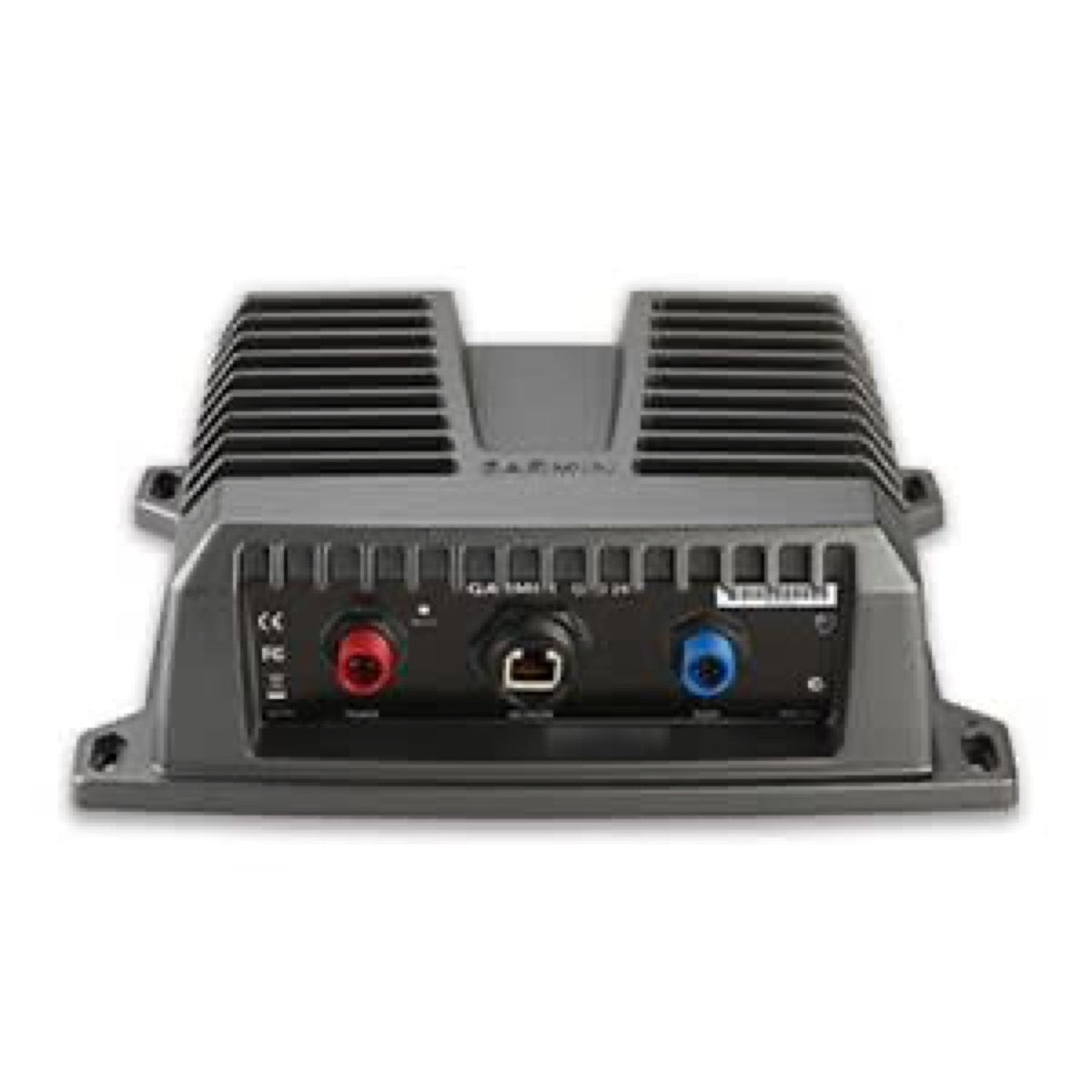

Das Garmin GSD™ 24 Advanced Sonar Module ist ein Sonar-Modul im "Blackbox"-Design, das die Unterwasser-Erkennungsfähigkeiten kompatibler Garmin Multifunktionsdisplays erweitert. Das Modul lässt sich in das Garmin-Marinenetzwerk integrieren und bietet überlegene Erkennungsleistungen für die Tiefseefischerei und Navigation, die präzise Kenntnisse des Meeresbodens erfordert. Es stellt eine leistungsstarke Alternative zu den integrierten Sonaren mittlerer Kartentplotter dar, da es höhere Ausgangsleistung und größere Tiefe bietet.
Erweiterte Sonar-Leistung und Netzwerkkonnektivität
Das GSD™ 24 liefert eine robuste Ausgangsleistung von 25 bis 2.000 W RMS, abhängig vom angeschlossenen Wandler. Es arbeitet mit den Standardfrequenzen 50/200 kHz und erreicht maximale Tiefen von 1.512 Metern (5.000 Fuß). Diese Tiefen- und Leistungsfähigkeit hebt es von weniger leistungsstarken Sonar-Modulen ab und macht es ideal für tiefe Gewässer. Die Integration in das Garmin-Marinenetzwerk ermöglicht mehreren kompatiblen Displays den Echtzeit-Austausch von Sonardaten, was die Flexibilität der Anzeige und die Redundanz des Bordsystems optimiert.
Industrielles Design und Systemintegration
Mit den Abmessungen 204 x 283 x 81 mm und einem Gewicht von 2,39 kg ist das Garmin GSD™ 24 für anspruchsvolle maritime Umgebungen ausgelegt. Das Gehäuse ist vollständig wasserdicht, aus Aluminium und Stahl gefertigt und entspricht der Norm IEC 60529 IPX7, was einen Schutz gegen versehentliches Eintauchen bis zu 1 Meter für 30 Minuten gewährleistet. Es funktioniert in einem erweiterten Temperaturbereich von -15 bis 70°C und bietet damit eine zuverlässige Betriebsbereitschaft unter verschiedenen Klimabedingungen. Die Stromversorgung erfordert einen Eingang von 10 bis 35 V bei einem maximalen Verbrauch von 40 W und einer Sicherung von 7,5 A. Ein Sicherheitsabstand von 40 cm zum Kompass wird empfohlen, um Störungen zu vermeiden. Das Modul wird mit Montagematerial und Verriegelungsringen für eine sichere Installation geliefert.
