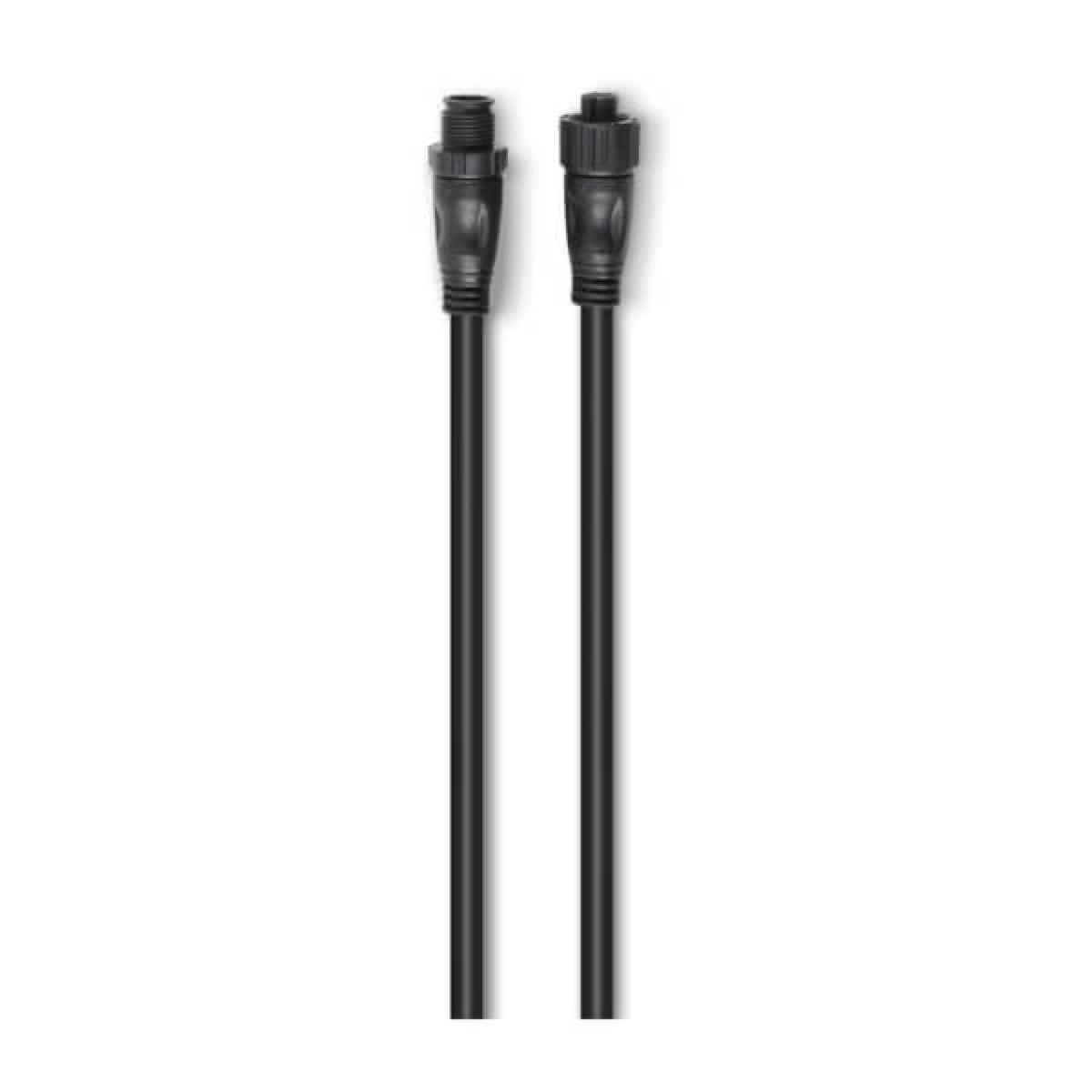

NMEA 2000®-Backbone-/Ableitungskabel (2 m)

Dieses Kabel ist eine zentrale Komponente für den Aufbau und die Erweiterung von NMEA-2000-Marine-Kommunikationsnetzwerken. Es ermöglicht die Verbindung verschiedener Sensoren und Anzeigegeräte an Bord von Schiffen und ersetzt die serielle NMEA-0183-Datenleitung. Es kann sowohl als Backbone-Kabel als auch als Stichleitung betrieben werden.

Dieses spezielle Kabel hat eine Länge von 2 Metern (ca. 6,5 Fuß).

Dieses Kabel ist mit NMEA-2000-Mikrosteckern ausgestattet und gewährleistet die Kompatibilität mit dem Garmin-Ökosystem sowie anderen zertifizierten NMEA-2000-Geräten.

Dieses Kabel ist vielseitig einsetzbar und kann auf zwei Hauptarten verwendet werden:

Als Backbone-Kabel zur Erweiterung des Hauptkommunikationswegs im NMEA-2000-Netzwerk. Als Abzweigkabel zur Verbindung einzelner Geräte mit dem Backbone über einen T-Stück-Stecker.

Ja, der NMEA-2000-Standard ist als "Plug-and-Play" ausgelegt, was die Verbindung von Sensoren und Anzeigegeräten erleichtert.

Ja, dieses Kabel ist mit dem Garmin-Ökosystem sowie mit anderen zertifizierten NMEA-2000-Geräten kompatibel, da es dem NMEA-2000-Kommunikationsstandard entspricht.

Dieses Kabel ist kompatibel mit einer breiten Palette von NMEA-2000-Geräten der Marke Garmin, darunter insbesondere:

Die AIS-Transponder (AIS 300/600)Die Daten-Gateways GBT 10 und GFL 10Die Autopilot-Systeme GHP (GHP 12, GHP 20)Die Marineinstrumente GMI (GMI 10/20)Die NMEA-2000-GPS-Empfänger GPSMAPDie Marinefunkgeräte VHF (VHF 200/300)

Nein, NMEA 2000 ist der Nachfolger des NMEA-0183-Standards. Dieses Kabel ist speziell für NMEA-2000-Netzwerke konzipiert und nicht direkt mit NMEA-0183-Geräten kompatibel – hierfür ist ein Gateway oder ein Konverter erforderlich.

Ja, dieses Kabel ist mit verschiedenen Serien von Garmin GPSMAP-Kartenplottern kompatibel, die den NMEA-2000-Standard für ihre Kommunikation nutzen.

Ja, dieses Kabel ist kompatibel mit Garmin GHP-Autopiloten, z. B. den Modellen GHP 12 und GHP 20, für die Integration in ein NMEA-2000-Netzwerk.

Dieses Kabel kann auf zwei Hauptarten eingebunden werden:

Als Backbone-Kabel erweitert es den Hauptkommunikationsweg des Netzwerks und verbindet die T-Stücke miteinander. Als Stichleitung verbindet es ein einzelnes NMEA-2000-Gerät mit dem T-Stück des Backbones.

Der Backbone ist die Hauptkommunikationsleitung des NMEA-2000-Netzwerks, an die alle Geräte angeschlossen werden. Ein Backbone-Kabel verlängert diese Hauptleitung. Ein Drop-Kabel (Abzweigkabel) ist ein kürzeres Kabel, das ein einzelnes Gerät über einen T-Stück-Adapter mit dem Backbone verbindet.

Ja, NMEA-2000-Ableitkabel sind auf eine maximale Länge von 6 Metern (20 Fuß) begrenzt. Dieses 2-Meter-Kabel ist daher perfekt für eine Ableitung geeignet.

Ja, um ein NMEA-2000-Gerät an den Backbone des Netzwerks anzuschließen und dieses Kabel als Abzweigung zu nutzen, müssen Sie es oben an einen T-Stück-Adapter anschließen.

Ja, ein 2-Meter-Kabel kann als Backbone-Kabel verwendet werden, um das NMEA-2000-Netzwerk zu erweitern. Backbone-Kabel können bis zu 100 Meter (328 Fuß) lang sein, wenn sie als einzelnes Segment verlegt werden. Kürzere Kabel unter 6 Metern können jedoch für beide Funktionen genutzt werden.

Der NMEA-2000-Backbone muss linear aufgebaut sein. Das bedeutet, dass die T-Stücke an ihren Seiten direkt oder über ein Backbone-Kabel miteinander verbunden werden müssen. Der Backbone muss an jedem Ende mit 120-Ω-Terminatoren abgeschlossen werden, um die Signalintegrität zu gewährleisten.

Ein Abzweigkabel, das ein NMEA-2000-Gerät mit dem Backbone verbindet, muss immer an der Oberseite eines T-Stücks angeschlossen werden und niemals seitlich.

Nein, dieses Kabel ist ein Daten-/Erweiterungskabel. Die Stromversorgung des NMEA-2000-Netzwerks muss über ein separates NMEA-2000-Stromkabel erfolgen, das ebenfalls an der Oberseite eines T-Stücks angeschlossen wird und mit einer 12-V-Gleichstromquelle verbunden ist.

Ja, Garmin bietet vor Ort installierbare Steckverbinder (männlich und weiblich), die zum Erstellen von Backbone- oder Stichkabeln mit individuellen Längen oder zum Verkürzen bestehender Garmin NMEA 2000-Kabel verwendet werden können.

Laut der technischen Dokumentation von Garmin beträgt der Widerstand eines Garmin-NMEA-2000-Kabels 0,053 Ohm pro Meter. Dieser Wert wird zur Berechnung des Spannungsabfalls im NMEA-2000-Netzwerk verwendet, um eine ausreichende Stromversorgung aller Geräte sicherzustellen.
