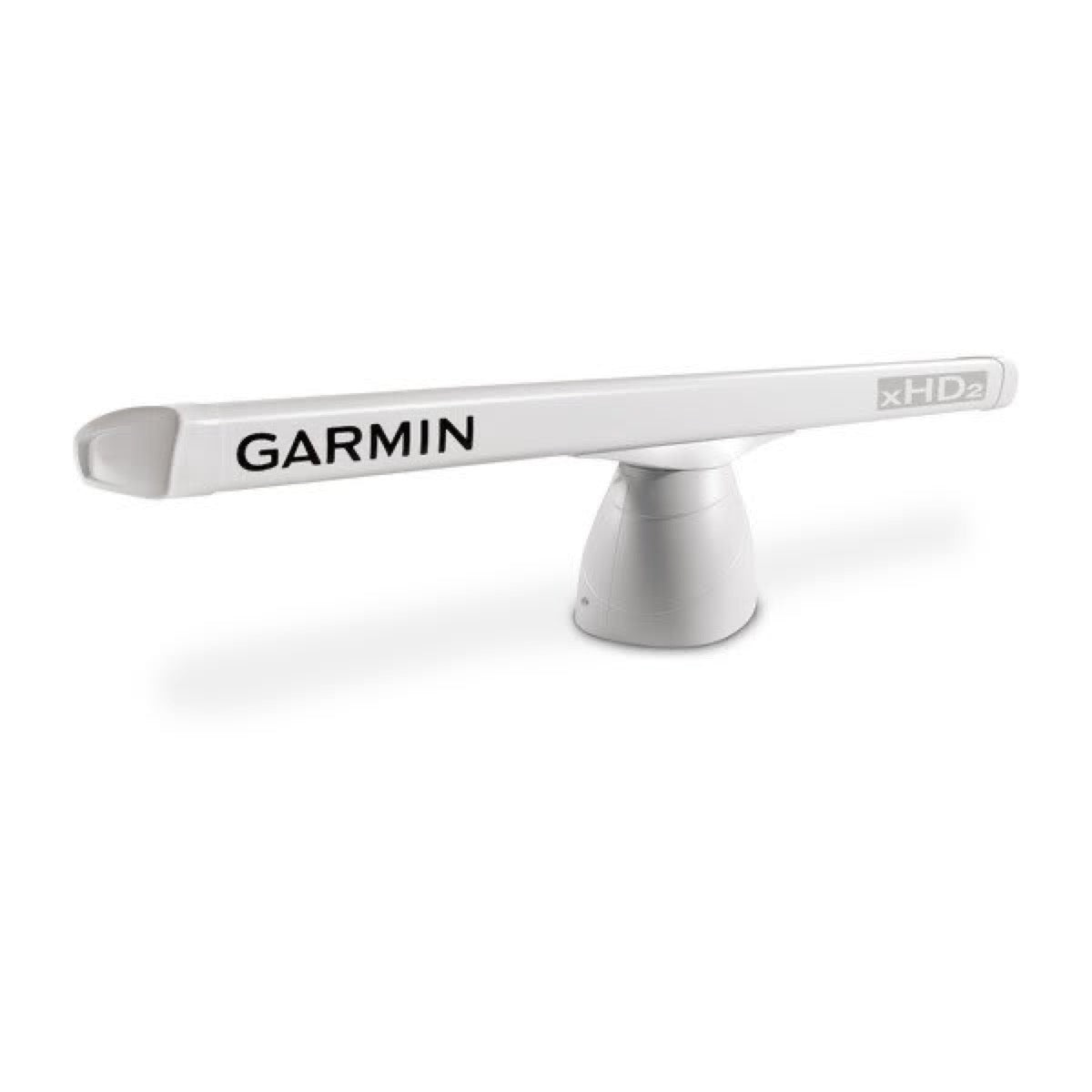

Radarantenne GMR xHD2 6'

Une antenne de 6 pieds offre une largeur de faisceau horizontal plus étroite par rapport aux antennes plus courtes. Cela se traduit par une résolution angulaire supérieure et une meilleure distinction entre les cibles rapprochées, ce qui est un atout majeur dans les zones encombrées ou pour l'identification de petits objets flottants. Elle permet également une meilleure détection à longue portée.

Lors du choix de l'emplacement de montage, il est recommandé de tenir compte des points suivants :

L'appareil doit être monté hors de portée des personnes, avec le faisceau vertical au-dessus de la hauteur de la tête.Il doit être monté en hauteur au-dessus de la ligne de quille du navire, avec un minimum d'obstruction du faisceau radar.La surface de montage doit être plane ou une plateforme parallèle à la ligne de flottaison du navire et suffisamment robuste pour supporter le poids de l'appareil.L'emplacement doit permettre une connexion à l'alimentation, à la masse aquatique et au réseau Garmin Marine Network.Éloignez l'antenne des sources de chaleur (cheminées, lumières), des barres de flèche horizontales et des barres de mât.Respectez la distance de sécurité par rapport à un compas magnétique.Les autres équipements électroniques et câbles doivent être à plus de 2 m (6,5 pi) du chemin du faisceau radar.Les antennes GPS doivent être soit au-dessus, soit en dessous du chemin du faisceau radar.L'appareil doit être monté à au moins 1 m (40 po) de tout équipement émetteur et des câbles transportant des signaux radio (radios VHF, câbles, antennes).Il doit être à au moins 2 m (6,5 pi) des radios BLU (bande latérale unique).

Oui, il est impératif de mettre à jour le logiciel de votre traceur de cartes Garmin lorsque vous installez cette antenne radar. Pour les instructions de mise à jour, consultez le manuel d'utilisation de votre traceur de cartes.

Pour l'installation de l'antenne radar, les outils suivants sont généralement requis :

Un tournevis cruciforme n°2Une clé hexagonale de 5 mmUne perceuse et un foret de 15,0 mm (19/32 po)Une clé de 17 mm (21/32 po) et une clé dynamométriqueUn fil de cuivre de 3,31 mm² (12 AWG) pour la mise à la terre du boîtier radar (et du convertisseur de tension, si applicable)Du mastic marin

L'antenne radar Garmin GMR xHD2 6' utilise la technologie magnétron. Cette technologie est reconnue pour sa capacité à générer une puissance d'émission élevée, essentielle pour pénétrer les intempéries et détecter des échos faibles à distance.

Il est important de respecter plusieurs précautions de sécurité :

Évitez l'exposition aux niveaux de radiofréquence (RF) nocifs en montant l'appareil hors de portée des personnes, avec le faisceau vertical au-dessus de la hauteur de la tête.Ne regardez pas directement l'antenne à courte portée lorsque le radar est en émission, car les yeux sont la partie du corps la plus sensible à l'énergie électromagnétique.Ne tentez pas d'ouvrir l'appareil ; il ne contient aucune pièce réparable par l'utilisateur. Toute ouverture par une personne non autorisée annule la garantie.Éteignez toujours le radar avant de vous approcher du scanner pour toute opération de service ou de maintenance.Soyez conscient des hautes tensions présentes si vous devez effectuer des opérations de maintenance (uniquement par un technicien agréé).

Cette antenne radar est conçue pour être utilisée avec les systèmes radar open array de la série Garmin GMR xHD2. Pour une compatibilité optimale, elle doit être associée à un piédestal GMR xHD2 compatible et votre traceur de cartes Garmin doit être à jour.

L'antenne radar Garmin GMR xHD2 a une longueur de 6 pieds (environ 1,83 mètre).

Cette antenne radar utilise la technologie magnétron. Cette technologie est reconnue pour sa capacité à générer une puissance d'émission élevée, essentielle pour une détection efficace, notamment dans des conditions météorologiques difficiles.

Une antenne de 6 pieds offre une largeur de faisceau horizontal plus étroite par rapport aux antennes plus courtes. Cela se traduit par :

Une résolution angulaire supérieure.Une meilleure distinction entre les cibles rapprochées, ce qui est un atout majeur dans les zones encombrées.Une meilleure identification des petits objets flottants.Une capacité accrue à pénétrer les intempéries et à détecter des échos faibles à distance.

Pour l'installation de l'antenne radar, vous aurez besoin des outils suivants :

Un tournevis Phillips n°2.Une clé hexagonale de 5 mm.Une perceuse et un foret de 15.0 mm (19/32 po).Une clé de 17 mm (21/32 po) et une clé dynamométrique.Un fil de cuivre de 3.31 mm² (12 AWG) pour la mise à la terre du boîtier du radar.Du mastic marin.

Lors du choix de l'emplacement de montage, tenez compte des points suivants :

Le dispositif doit être monté hors de portée des personnes, avec la largeur du faisceau vertical au-dessus de la hauteur de la tête.Il doit être monté en hauteur au-dessus de la ligne de quille du navire, avec un minimum d'obstruction du faisceau radar.La surface ou la plateforme de montage doit être plane, parallèle à la ligne de flottaison du navire et suffisamment robuste pour supporter le poids du dispositif.Évitez de monter l'appareil à proximité de sources de chaleur (cheminées, lumières) ou au même niveau que les barres de flèche et les barres de mât.

Après avoir acheminé les câbles à travers le trou de montage, vous devez appliquer du mastic marin sur le trou pour garantir une étanchéité parfaite et protéger votre embarcation des infiltrations d'eau.

Le faisceau radar de cette antenne s'étend verticalement de 11.5° au-dessus et de 11.5° en dessous de l'élément rayonnant du radar.

Pour fixer l'antenne au piédestal :

Retirez le couvercle de protection du guide d'ondes sur le dessus du piédestal.Alignez le guide d'ondes du piédestal avec la douille située sous l'antenne, puis faites glisser l'antenne sur le piédestal.Fixez l'antenne au piédestal à l'aide des boulons hexagonaux et des rondelles élastiques fournis.Serrez les boulons hexagonaux à un couple de 0.81 kgf-m (70 lbf-in. [6 lbf-ft.]) pour fixer solidement l'antenne sans endommager le matériel.

La procédure de montage du piédestal du radar implique les étapes suivantes :

Fixez le gabarit de montage fourni sur la surface d'installation, en l'alignant le long de l'axe proue-poupe.Percez les trous de montage à l'aide d'un foret de 15 mm (19/32 po). Si nécessaire, percez un trou de passage de 32 mm (1 1/4 po) pour les câbles d'alimentation et réseau.Appliquez le primaire de vaseline fourni sur la moitié des filets des quatre tiges filetées.Insérez les extrémités des tiges filetées enduites dans le piédestal et serrez-les à l'aide d'une clé hexagonale de 5 mm.Hissez le radar en position et abaissez-le soigneusement sur la surface de montage, en faisant passer les tiges filetées dans les trous.Depuis le dessous de la surface de montage, placez les rondelles d'épaulement, les rondelles plates, les rondelles de blocage et les écrous hexagonaux sur les tiges filetées.Serrez les écrous hexagonaux à un couple de 1.5 kgf-m (130 lbf-in. [11 lbf-ft.]) pour fixer solidement le radar.

Oui, il est impératif de mettre à jour le logiciel de votre traceur de cartes Garmin lorsque vous installez cette antenne radar. Cela garantit une compatibilité optimale et le bon fonctionnement de l'ensemble du système.

Lors de l'installation des câbles, il est important de noter que :

Si vous faites passer plusieurs câbles par le même trou, le câble réseau doit être acheminé avant les câbles d'alimentation et de terre en raison de la taille de son connecteur.Le câble de terre n'est pas inclus et doit être connecté à une prise de terre d'eau, et non directement à la borne négative de la batterie.N'utilisez pas de convertisseurs de tension provenant d'anciens modèles de radar Garmin ou de convertisseurs tiers. Si votre modèle de radar nécessite un convertisseur de tension, celui-ci doit être celui fourni avec le radar.Le convertisseur de tension (si applicable) nécessite une tension d'entrée de 10 à 32 Vcc et il est recommandé de l'installer aussi près que possible de la source d'alimentation.Un porte-fusible de 10 A est requis sur le câble d'alimentation.

Pour éviter les interférences et garantir la sécurité, respectez les distances minimales suivantes :

Les autres appareils électroniques et câbles doivent être montés à plus de 2 m (6.5 ft) du chemin du faisceau radar.Les antennes GPS doivent être positionnées soit au-dessus, soit en dessous du chemin du faisceau radar.Le dispositif doit être monté à au moins 1 m (40 in) de tout équipement de transmission.Le dispositif doit être monté à au moins 1 m (40 in) des câbles transportant des signaux radio, tels que les radios VHF, leurs câbles et leurs antennes.Le dispositif doit être monté à au moins 2 m (6.5 ft) des radios BLU (Single Side Band).

L'antenne radar Garmin GMR xHD2 6' est un composant essentiel pour optimiser la détection radar de votre système. Elle est conçue pour offrir une détection à longue portée et une séparation de cible supérieure, ce qui est crucial pour une navigation sécurisée. Grâce à sa technologie magnétron et sa longueur de 6 pieds, elle permet une meilleure pénétration des intempéries et une distinction fine des objets, même les plus petits, améliorant ainsi la conscience situationnelle du navigateur.
