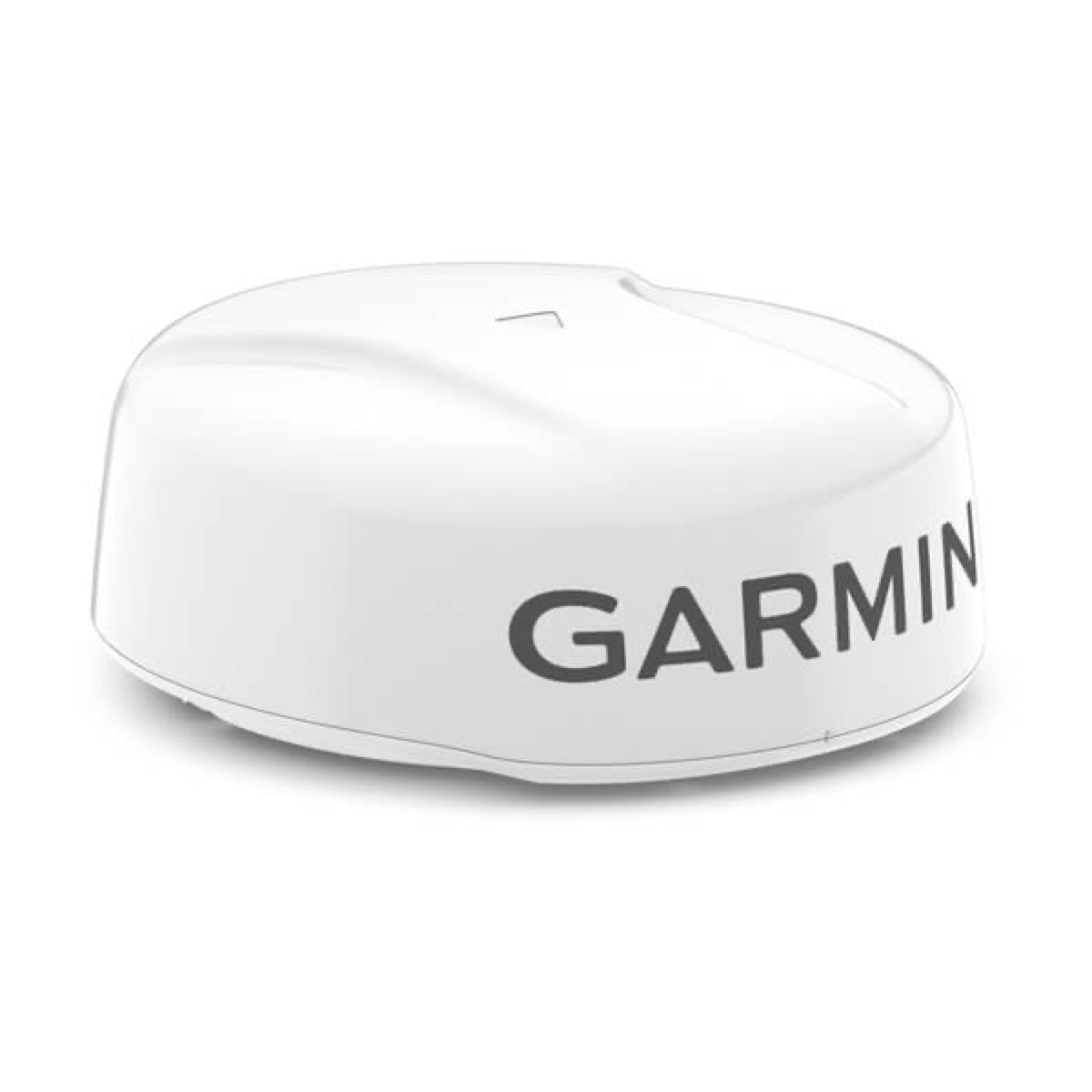

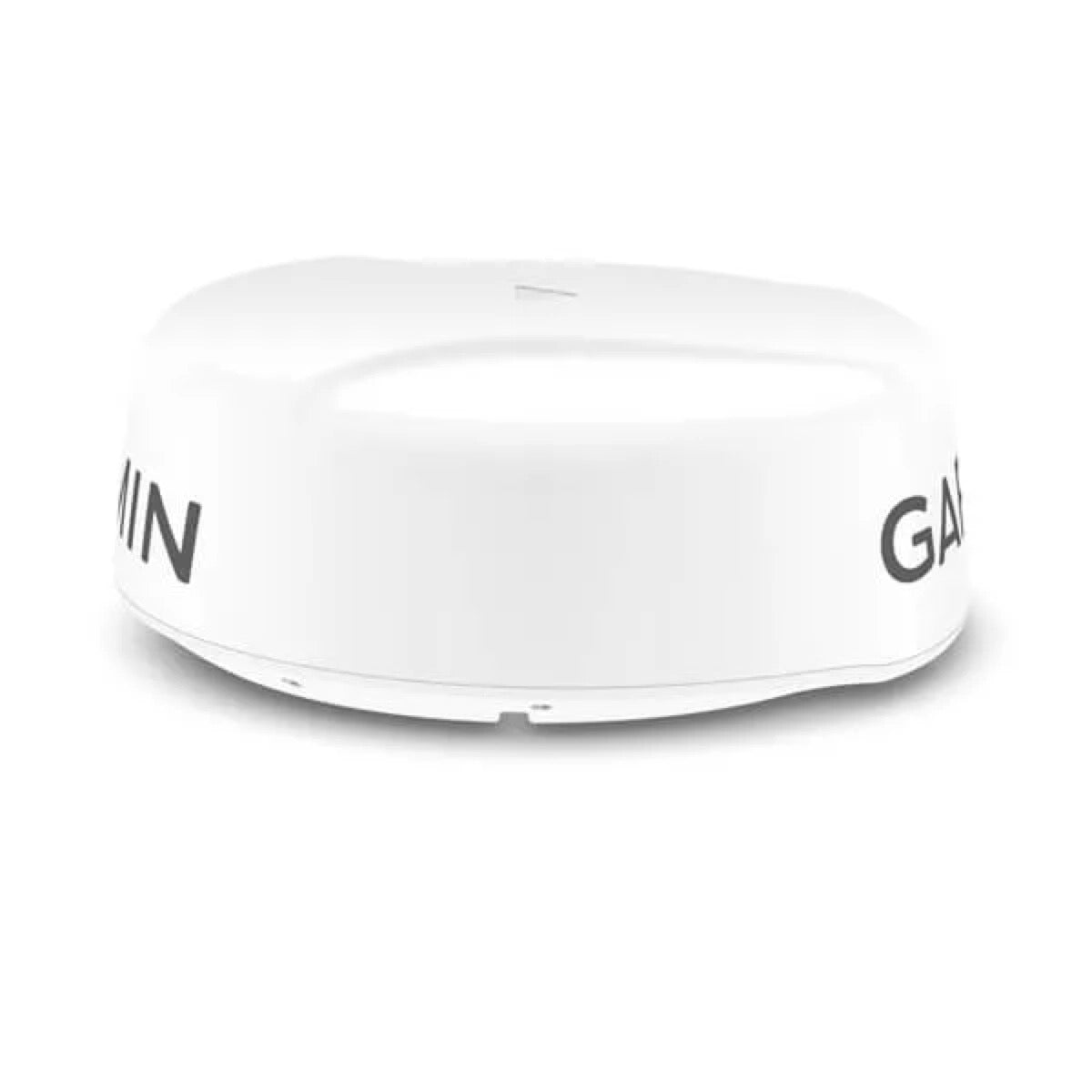

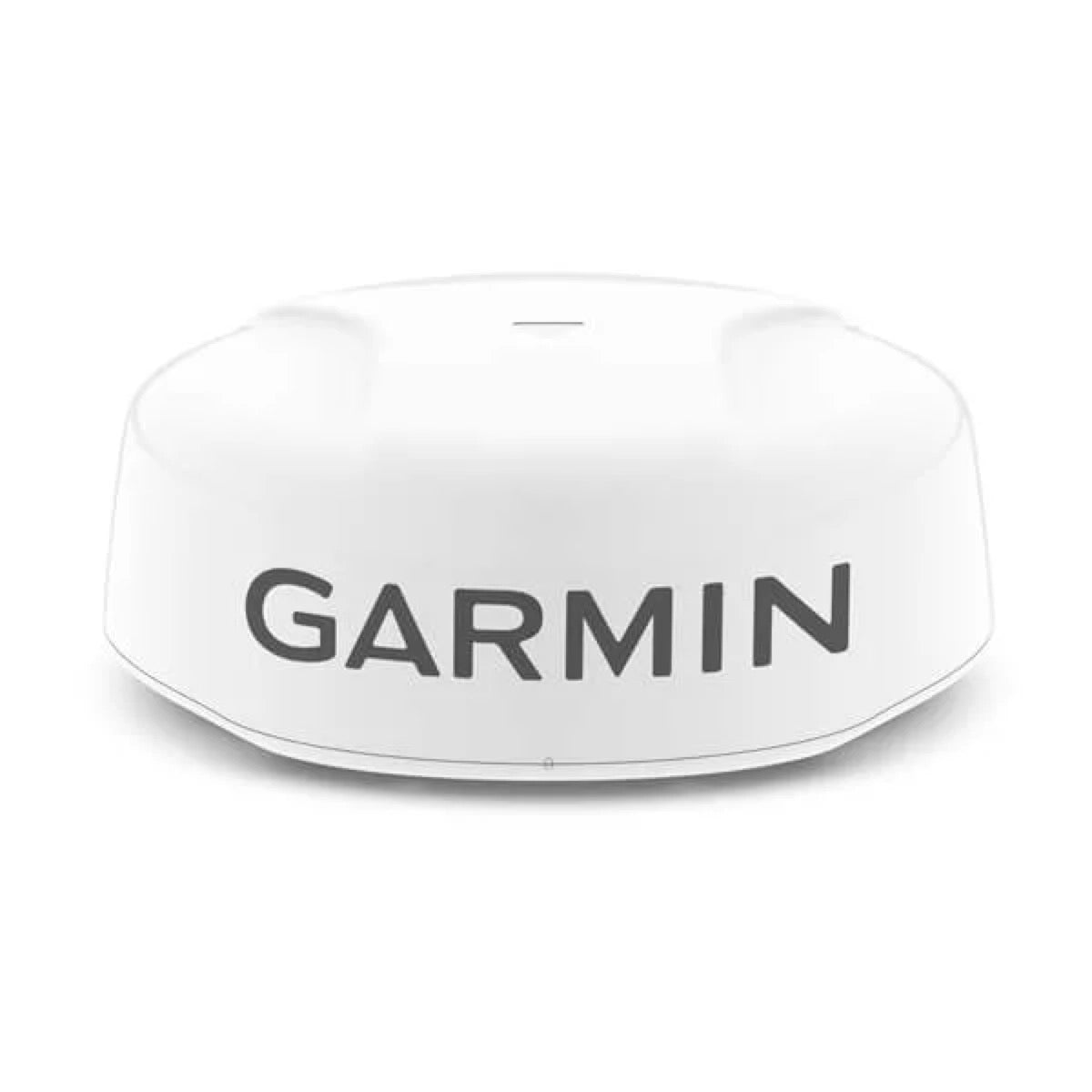

Radom GMR Fantom™ 24x, weiß

Pour monter le radôme GMR Fantom™ 24x, utilisez le gabarit de montage fourni pour percer quatre trous de 9,5 mm (3/8 pouce). Appliquez un composé anti-grippant sur les tiges filetées M8 x 1,25 x 60 mm incluses, insérez-les dans les trous du radôme, et fixez avec des rondelles plates, des rondelles crantées et des écrous hexagonaux. Serrez au couple de 13,7 à 18,6 N-m (10 à 14 lbf-ft) avec une clé dynamométrique. Positionnez le radôme aligné avec l'avant du bateau en utilisant la flèche comme référence.

Vous aurez besoin d'une perceuse, d'un foret de 9,5 mm (3/8 pouce), d'un foret de 32 mm (1 1/4 pouce) optionnel pour les câbles, d'une clé hexagonale de 4 mm (5/32 pouce), d'une clé de 13 mm (1/2 pouce) et d'une clé dynamométrique, ainsi qu'un scellant marin.

Ne retirez jamais le porte-fusible inline. Connectez le fil rouge au terminal positif (+) de la batterie et le fil noir au négatif (-). Tournez l'anneau de verrouillage dans le sens horaire pour fixer le câble au port d'alimentation verrouillable. Utilisez un calibre de fil approprié pour les extensions : 16 AWG jusqu'à 2 m, 14 AWG jusqu'à 4 m, 12 AWG jusqu'à 6 m.

Oui, il se connecte directement via un câble Garmin BlueNet à un port réseau ouvert sur un chartplotter Garmin BlueNet ou le switch Garmin BlueNet 20 pour une performance optimale.

Utilisez le câble adaptateur Garmin Marine Network (réf. 010-12531-01) pour connecter le câble BlueNet du radôme à un port réseau du chartplotter Garmin Marine Network ou au GMS 10 port expander. Serrez les anneaux de verrouillage.

Oui, mettez à jour le logiciel du chartplotter Garmin lors de l'installation. Consultez le manuel du chartplotter sur support.garmin.com pour les instructions.

Le radôme fonctionne de 10 à 32 Vdc. Vérifiez la tension d'entrée avec un multimètre si un code d'erreur 1004 ou 1005 apparaît.

Il est compatible avec les chartplotters Garmin récents via BlueNet ou Marine Network avec adaptateur. Vérifiez la compatibilité logicielle et mettez à jour pour une intégration optimale.

De -15 à 70 °C (5 à 158 °F). Si un code d'erreur 1013 (haute température) apparaît, vérifiez la température d'installation.

Rouge fixe : Préparation, doit passer rapidement au vert clignotant.Vert clignotant : Fonctionne normalement.Orange clignotant : Mise à jour logicielle.Rouge clignotant : Erreur, vérifiez le chartplotter.

Oui, il utilise une technologie à impulsions courtes à ultra-rapides pour une détection à longue portée avec un rafraîchissement rapide.

Vérifiez la ceinture d'entraînement pour usure ou déconnexion, inspectez les engrenages du moteur et de l'antenne, et testez les câbles. Remplacez les pièces défectueuses si nécessaire après les étapes de dépannage universelles.

Oui, si le radôme n'est pas aligné avec l'avant, ajustez l'offset front-of-boat via le chartplotter après installation.

Les tiges M8 x 60 mm conviennent pour des épaisseurs de 5 à 30 mm. Pour plus de 30 mm, utilisez des tiges plus longues.

Pour une performance optimale et éviter les blessures ou dommages, l'installation par un installateur marin qualifié est recommandée.
