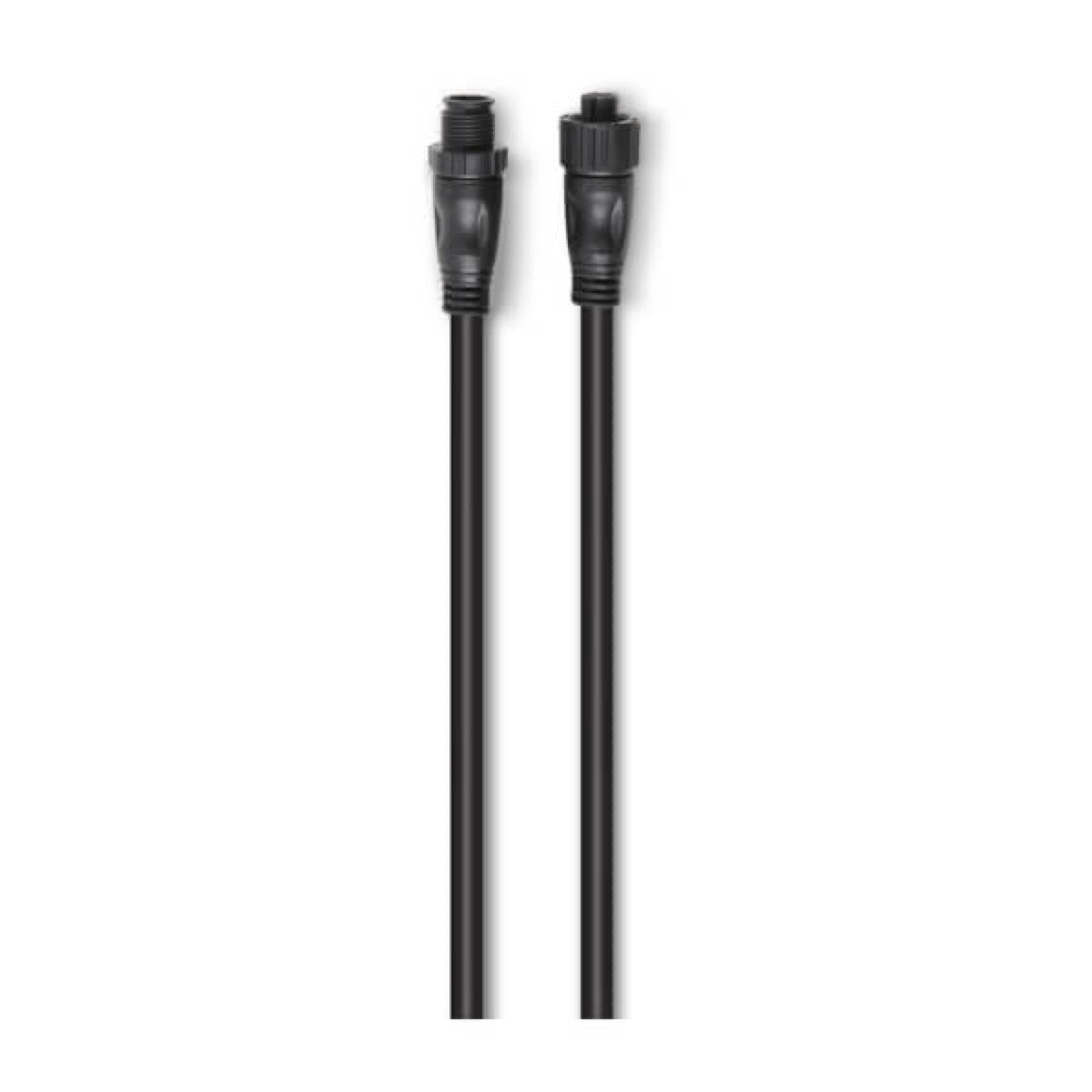

Vor Ort installierbare NMEA 2000®-Steckverbinder, Buchse

Ein vor Ort installierbarer Steckverbinder ist ein Bauteil, das dazu bestimmt ist, vom Benutzer direkt an ein NMEA-2000-Kabel montiert zu werden. Dadurch lässt sich die Kabellänge anpassen oder ein bestehendes Kabel vor Ort reparieren – ohne Spezialwerkzeug.

Dieser Stecker wird verwendet, um NMEA-2000-Abzweigkabel (Drop Cables) oder Backbone-Erweiterungen nach Maß anzufertigen. Er eignet sich auch zum Kürzen bestehender Kabel für eine bessere Platzausnutzung an Bord.

Es handelt sich um einen NMEA-2000-Steckverbinder vom Typ Micro-Buchse.

Dieser Stecker ist aus hochwertigem Marine-Kunststoff gefertigt und gewährleistet eine Beständigkeit gegen raue maritime Umgebungsbedingungen.

Ja, die Verarbeitung in hochwertigem Marine-Kunststoff sorgt für hervorragende Korrosions- und Verschleißbeständigkeit, was ihn für anspruchsvolle Meeresumgebungen langlebig macht.

Nein, dieses Produkt ist ein reiner Stecker, der an ein bestehendes NMEA-2000-Kabel oder ein vom Benutzer bereitgestelltes blankes Kabel angeschlossen werden soll.

Hochwertige Kontakte minimieren Signalverluste im NMEA-2000-Netzwerk und tragen so zu einer verbesserten Effizienz und Zuverlässigkeit der Kommunikation zwischen den angeschlossenen Geräten bei.

Die Produktreferenz dieses Steckverbinders lautet 010-12935-50.

Ja, er kann zum Ersetzen eines beschädigten Endes eines NMEA-2000-Kabels verwendet werden oder zum Verkürzen eines Kabels und Anbringen eines neuen funktionsfähigen Abschlusses.

Nein, dieser Stecker ist für eine schnelle Installation vor Ort konzipiert und erfordert kein spezielles Werkzeug.

Der Stecker integriert Schraubklemmen mit Farbcodierung, die den einzelnen Adern der NMEA-2000-Kabel entsprechen. Das vereinfacht die Verdrahtung und reduziert Fehlerquellen.

Ja, der Stecker verfügt über Schraubklemmen mit Farbcodierung, um die Identifikation und den korrekten Anschluss der NMEA-2000-Kabeladern zu erleichtern.

Die Verdrahtungskorrespondenzen für diesen Stecker sind wie folgt:

Nicht angeschlossener Draht (Abschirmung): Verbindung zu Punkt 1 (Schirmmasse).Rot: Verbindung zu Punkt 2 (Spannungsversorgung +12 V).Schwarz: Verbindung zu Punkt 3 (Versorgungsmasse).Weiß: Verbindung zu Punkt 4 (NMEA 2000 CAN-H).Blau: Verbindung zu Punkt 5 (NMEA 2000 CAN-L).

Ja, dieser Stecker eignet sich ideal zur Herstellung von NMEA-2000-Abzweigkabeln nach Maß, die auf die spezifischen Anforderungen Ihrer Bordeinrichtung abgestimmt sind.

Ja, er ermöglicht auch die Herstellung von Verlängerungskabeln für den NMEA-2000-Backbone, was eine flexible Anordnung Ihres Systems ermöglicht.

Ihr Design mit vor Ort montierbaren Komponenten und farbkodierten Schraubklemmen ist darauf ausgelegt, die Installation zu vereinfachen – auch für weniger erfahrene Anwender, sofern die Verdrahtungsanweisungen strikt befolgt werden.

Ja, indem er die Erstellung maßgefertigter Kabel oder das Kürzen vorhandener Kabel auf die exakt benötigte Länge ermöglicht, trägt er zu einer optimalen Raumausnutzung und zu einer saubereren sowie ordentlichen Installation bei.

Dieser Stecker bietet Kompatibilität mit einer breiten Palette an NMEA-2000-Geräten von Garmin, insbesondere den Serien ECHOMAP und GPSMAP, und ermöglicht so eine flexible Nutzung in verschiedenen Navigationssystem-Konfigurationen.

Als standardmäßiger NMEA-2000-Micro-Anschluss ist er für die Kompatibilität mit jedem NMEA-2000-Netzwerk gemäß Norm ausgelegt, unabhängig vom Hersteller der anderen Netzwerkkomponenten.

Nein, dieser Stecker ist speziell für NMEA-2000-Netzwerke konzipiert und nicht kompatibel mit NMEA-0183-Systemen, die eine andere Kommunikationsnorm verwenden.
