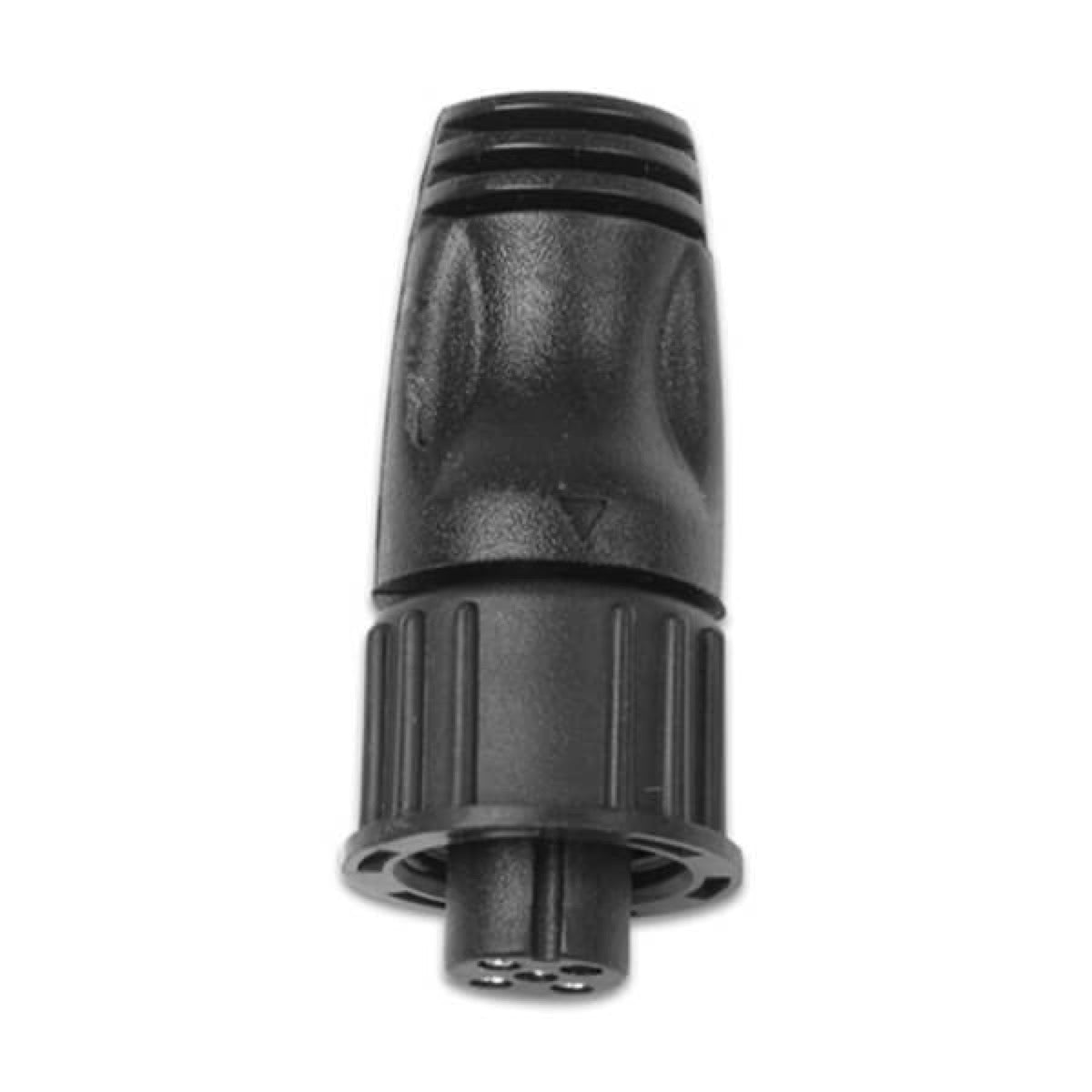

Terminaison NMEA® 2000 - Femelle - Garmin image 1

Kostenlose Lieferung an Abholstation ab 150€ in Frankreich
Abholung bei Skysat möglich

Individuelle Installation

Vertrauen Sie Skysat für die Installation Ihrer Ausrüstung an Bord

Angebot anfordern

Installateure in Ihrer Nähe

durch unser Netzwerk zertifizierter Installateure

Installateur finden

Service & Support

Wählen Sie eine zusätzliche Hilfe bei der Montage

Speichern Sie 10%

Garmin

010-11081-00

NMEA® 2000-Abschlussbuchse

La terminaison NMEA 2000 femelle Garmin 010-11081-00 est un composant essentiel pour la stabilité de votre réseau marine. Elle intègre une résistance de 120 Ω et dispose d'un connecteur 5 broches Micro-C femelle, assurant une compatibilité universelle avec les systèmes NMEA 2000.

Le produit inclut la terminaison NMEA 2000 femelle.

ListenpreisProfitarif nutzen

9,00€

9,00€ ~~10,00€~~

Steuer inbegriffen. Versand wird beim Bezahlvorgang berechnet.

Auf Lager

Kostenlose Lieferung an Abholstation ab 150€ in Frankreich
Abholung bei Skysat möglich

Individuelle Installation

Vertrauen Sie Skysat für die Installation Ihrer Ausrüstung an Bord

Angebot anfordern

Installateure in Ihrer Nähe

durch unser Netzwerk zertifizierter Installateure

Installateur finden

Service & Support

Wählen Sie eine zusätzliche Hilfe bei der Montage

Technische Daten

Anschlusstyp	Micro-C Femelle 5 broches
Kompatibles Netzwerk	NMEA 2000
Kabelgebundenes Netzwerk	NMEA 2000
Betriebstemperatur	-40°C à +85°C
Lagertemperatur	-40°C à +85°C
IP-Schutzart	IP67
Produkttyp	Terminaison de réseau
Kabelanwendung	Terminaison de réseau
Zertifizierung	CE
Farbe	Noir
Anzahl der Leiter	5
Leitermaterial	Cuivre
Korrosionsbeständigkeit	Oui
Stromart	DC
Installationsort	Extrémité du réseau dorsal NMEA 2000
Maximale Spannung	16
Network Power Supply Voltage Dc Required	9-16
Nmea2000 Cable Connector Overmolding	Oui
Nmea2000 Connector Size Type	Micro-C
Nmea2000 Terminator Type Female Count	1
Vormontierte Steckverbinder	Oui
Abschirmung	Blindé
Termination Resistance	120
UV-Beständigkeit	Oui
Vibrationsbeständigkeit	Oui
Leiter-Oberfläche	Étamé

Ausführliche Beschreibung

Die Garmin NMEA 2000-Abschlussbuchse 010-11081-00 ist für die Stabilität und Integrität der Kommunikation in einem NMEA-2000-Netzwerk konzipiert. Dieser 5-polige Micro-C-Buchsenstecker enthält einen 120-Ω-Widerstand, der an den Enden des NMEA-2000-Busses erforderlich ist, um Signalreflexionen und elektrische Störungen zu verhindern. Ohne einen ordnungsgemäßen Abschluss an jedem Ende des Netzwerks können Datenübertragungen beeinträchtigt werden, was zu Fehlern oder Kommunikationsverlusten zwischen den Instrumenten führt.

Integration und universelle Kompatibilität

Die Garmin-Abschlussbuchse 010-11081-00 ist mit allen NMEA-2000-zertifizierten Netzwerken und Geräten universell kompatibel. Sie lässt sich problemlos in bestehende oder neue Installationen integrieren, unabhängig davon, ob diese Geräte von Garmin, Simrad, Lowrance, Raymarine (über SeaTalkNG-Adapter), B&G oder Yamaha Command Link verwenden. Das robuste Design mit einem hochwertigen, geformten Gehäuse aus Marinequalität gewährleistet eine hohe Widerstandsfähigkeit gegenüber anspruchsvollen marinen Umgebungen, einschließlich Salzwasser, UV-Strahlung, Korrosion und Vibrationen – und sorgt so für eine langfristige Zuverlässigkeit.

Installation und kritische Rolle

Die Installation dieser Abschlussbuchse ist einfach und erfordert keine speziellen Werkzeuge. Der Micro-C-Stecker wird durch Drehen auf die Standard-T-Stück-Steckverbinder oder die NMEA-2000-Netzwerkanschlüsse montiert. Es ist zwingend erforderlich, an jedem Ende des NMEA-2000-Busses eine Abschlussbuchse zu installieren, um einen optimalen Netzwerkbetrieb zu gewährleisten. Diese Maßnahme sichert die korrekte Signalübertragung und verhindert Datenfehler, was ein unverzichtbares Element für eine zuverlässige und leistungsfähige Netzwerkarchitektur darstellt.

Expertenmeinung

« NMEA-2000-Terminierung: Garantie für ein stabiles und leistungsfähiges Netzwerk »

Der NMEA-2000-Abschlusswiderstand wird oft unterschätzt, ist aber entscheidend für die Gesundheit und Leistung Ihres Instrumentennetzwerks. Das Garmin-Modell 010-11081-00 (Buchse) – wie alle normgerechten Abschlüsse – stellt den erforderlichen Widerstand von 120 Ω an den Busenden sicher. Falsche oder defekte Abschlüsse sind eine häufige Ursache für schwer zu diagnostizierende Netzwerkprobleme, die sich durch intermittierende Datenverluste oder unzuverlässige Sensor- und Displayfunktionen äußern.

Aus systemtechnischer Sicht liegt der Vorteil dieses Bauteils in seiner universellen Kompatibilität und einfachen Handhabung. Es lässt sich problemlos in Garmin-, Simrad- oder Raymarine-Netzwerke integrieren, sofern die Micro-C-Steckverbinder eingehalten werden. Die maritime Bauweise entspricht dem erwarteten Standard für passive Komponenten, die Umwelteinflüssen ausgesetzt sind. Der Fachinstallateur muss unbedingt darauf achten, dass an jedem Ende des NMEA-2000-Backbones genau ein Abschlusswiderstand vorhanden ist. Dies ist eine Grundregel, um eine stabile Architektur zu gewährleisten und stundenlanges Fehlersuchen zu vermeiden.

Durabilité

Facilité d'installation

Rapport performance / prix

Zahlung und Sicherheit

Ihre Zahlungsinformationen und Daten werden sicher verarbeitet.

NMEA® 2000-Abschlussbuchse

9,00€

9,00€ ~~10,00€~~

Häufig gestellte Fragen

Benötigen Sie Hilfe? Kontaktieren Sie uns

Was ist ein NMEA-2000-Abschluss und wozu dient er?

Ein NMEA-2000-Abschlusswiderstand ist ein essenzieller Bestandteil für die Stabilität und Integrität der Kommunikation in einem NMEA-2000-Netzwerk. Er enthält einen 120-Ω-Widerstand und wird an den Enden des Hauptbusses platziert, um elektrische Signale zu absorbieren und Signalreflexionen zu verhindern. Dadurch werden Störungen vermieden und eine zuverlässige Datenübertragung zwischen allen angeschlossenen Instrumenten sichergestellt.

Handelt es sich bei diesem Produkt um einen Stecker oder eine Buchse?

Es handelt sich um einen NMEA-2000-Steckverbinder mit Buchsenkontakten.

Welcher Steckertyp hat dieser Garmin-Anschluss?

Dieser Stecker verwendet einen 5-poligen Micro-C-Buchsenstecker.

Wie hoch ist der integrierte Widerstandswert dieses Abschlusswiderstands?

Die Garmin-Endkappe 010-11081-00 integriert einen 120-Ω-Widerstand, ein Standardwert und unverzichtbar für ein funktionsfähiges NMEA-2000-Netzwerk.

Warum ist die Verwendung von Endverschlüssen in einem NMEA-2000-Netzwerk entscheidend?

Die Verwendung von Abschlusswiderständen ist aus mehreren Gründen entscheidend:

Sie verhindern Signalreflexionen, die die Kommunikationsqualität beeinträchtigen können.Sie reduzieren elektrische Störungen.Sie gewährleisten eine stabile und fehlerfreie Datenübertragung zwischen den verschiedenen Geräten im Netzwerk.Ohne geeignete Abschlusswiderstände kann es im NMEA-2000-Netzwerk zu Kommunikationsverlusten oder Fehlfunktionen kommen.

Wie ist dieser Abschluss für den Einsatz in maritimer Umgebung ausgelegt?

Die Garmin-Terminierung 010-11081-00 wird in einem gegossenen Gehäuse aus mariner Qualität gefertigt. Diese robuste Bauweise sorgt für eine hervorragende Beständigkeit gegen anspruchsvolle maritime Bedingungen, insbesondere gegen Salzwasser, UV-Strahlung, Korrosion und Vibrationen. Dadurch wird eine langfristige Zuverlässigkeit gewährleistet.

Ist dieser Abschluss ein aktives oder passives Bauteil des NMEA-2000-Netzwerks?

Es handelt sich um ein passives Bauteil im NMEA-2000-Netzwerk, da es ausschließlich einen Widerstand enthält und keine elektrische Versorgung für den Betrieb benötigt.

Welche Artikelnummer (SKU) hat dieser Garmin-Stecker?

Die Bestellnummer (SKU) dieses Garmin-Anschlusses lautet 010-11081-00.

Welche Marke hat dieser NMEA-2000-Anschluss?

Diese NMEA-2000-Steckverbindung ist von Garmin.

Kann man diesen Abschlusswiderstand in der Mitte eines NMEA-2000-Netzwerks verwenden?

Nein, ein NMEA-2000-Abschlusswiderstand muss unbedingt nur an den beiden physischen Enden des Hauptbusses des Netzwerks installiert werden. Eine Installation in der Mitte könnte die Kommunikation erheblich stören.

Wo müssen die NMEA-2000-Abschlüsse im Netzwerk installiert werden?

Die NMEA-2000-Abschlüsse müssen an jedem physischen Ende des Haupt-Backbones Ihres NMEA-2000-Netzwerks installiert werden. Pro Netzwerk sind genau zwei Abschlüsse erforderlich, einer an jedem Ende.

Ist die Installation dieses Endstücks aufwendig?

Nein, die Installation dieses Abschlusses ist in der Regel einfach und direkt. NMEA-2000-Steckverbinder vom Typ Micro-C sind dafür ausgelegt, mit der Hand ohne spezielle Werkzeuge verschraubt zu werden.

Wie viele Endgeräte sind für ein Standard-NMEA-2000-Netzwerk erforderlich?

Ein standardmäßiges NMEA-2000-Netzwerk benötigt genau zwei Abschlusswiderstände: einen an jedem Ende des Hauptbusses. Weder mehr noch weniger, um die korrekte Funktion des Netzwerks zu gewährleisten.

Werden spezielle Werkzeuge für den Anschluss dieses Steckers benötigt?

Nein, für die Verbindung dieses Steckers wird in der Regel kein spezielles Werkzeug benötigt. Die NMEA-2000-Micro-C-Steckverbinder sind so konstruiert, dass sie sich leicht von Hand eindrehen und lösen lassen.

Kann das NMEA-2000-Netz beschädigt werden, wenn die Abschlusswiderstände falsch installiert sind?

Ja, eine fehlerhafte Installation der Endwiderstände (z. B. zu wenige, zu viele oder falsch platziert) kann das NMEA-2000-Netzwerk schwerwiegend stören. Dies kann zu Kommunikationsfehlern, Datenverlusten oder einem vollständigen Ausfall der angeschlossenen Geräte führen.

Ist diese Steckverbindung mit anderen Marken als Garmin kompatibel?

Ja, die Garmin-Terminierung 010-11081-00 ist universell kompatibel mit allen zertifizierten NMEA-2000-Netzwerken und -Geräten, unabhängig vom Hersteller. Sie kann mit Geräten von Garmin, Simrad, Lowrance, B&G und anderen Marken verwendet werden.

Ist sie kompatibel mit Raymarine SeaTalkNG-Netzwerken?

Ja, dieser Stecker ist mit Raymarine SeaTalkNG-Netzwerken kompatibel, erfordert jedoch die Verwendung eines SeaTalkNG-zu-NMEA-2000-Adapters, da die physischen Steckverbinder unterschiedlich sind.

Kann man es mit Yamaha Command Link-Geräten verwenden?

Ja, dieser Anschluss ist mit Yamaha Command Link-Netzwerken kompatibel, da diese auf dem NMEA-2000-Standard basieren.

Ist dieser Stecker mit dem NMEA-0183-Standard kompatibel?

Nein, dieser Steckertyp ist speziell für den NMEA-2000-Standard ausgelegt. Er ist nicht kompatibel mit dem NMEA-0183-Standard, der ein anderes Protokoll und andere Steckverbinder verwendet.

Ist sie kompatibel mit NMEA-2000-Anschlüssen vom Typ Mini-C?

Nein, dieses Ende ist mit einem Micro-C-Stecker ausgestattet. Es ist nicht direkt kompatibel mit NMEA-2000-Steckern vom Typ Mini-C, die größer sind und normalerweise für Anwendungen mit höherer Leistung oder längeren Kabeln verwendet werden.
