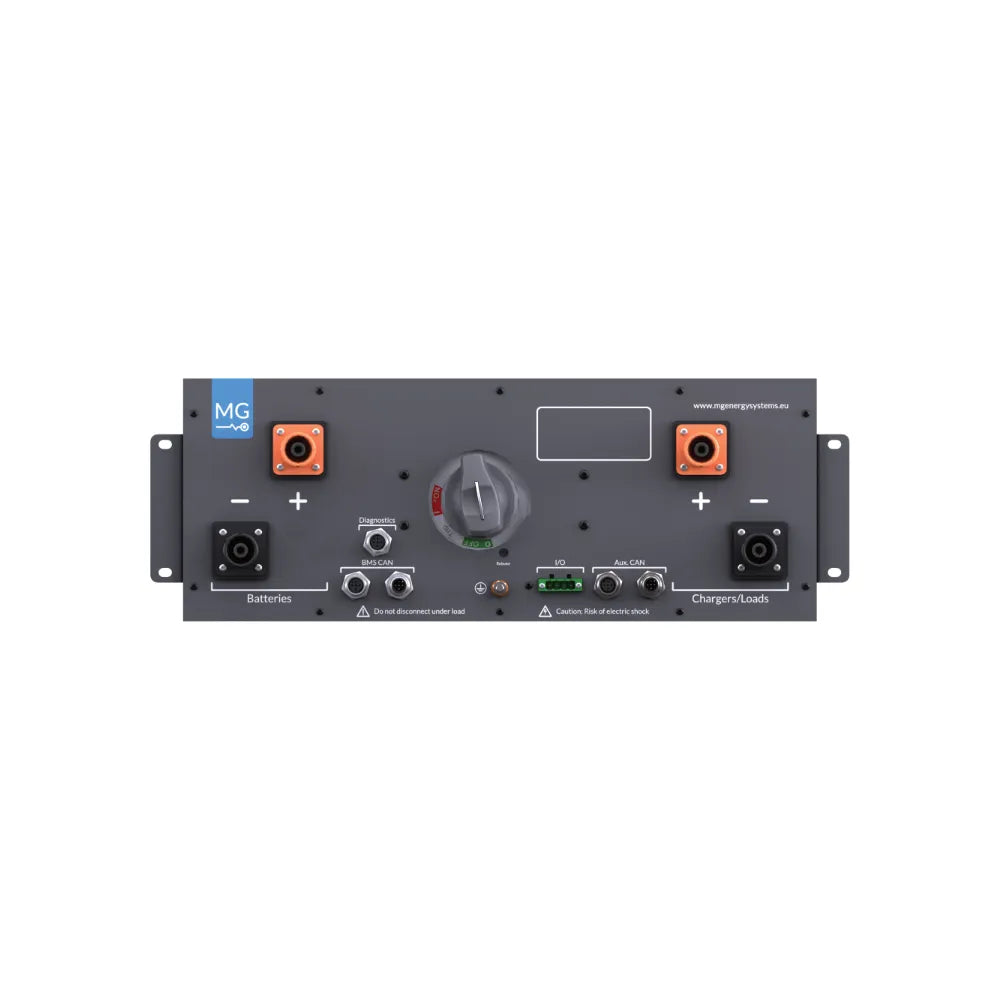

MG Master HV 19 Inch 750V/160A – vue fabricant 1 – MGMHV750160

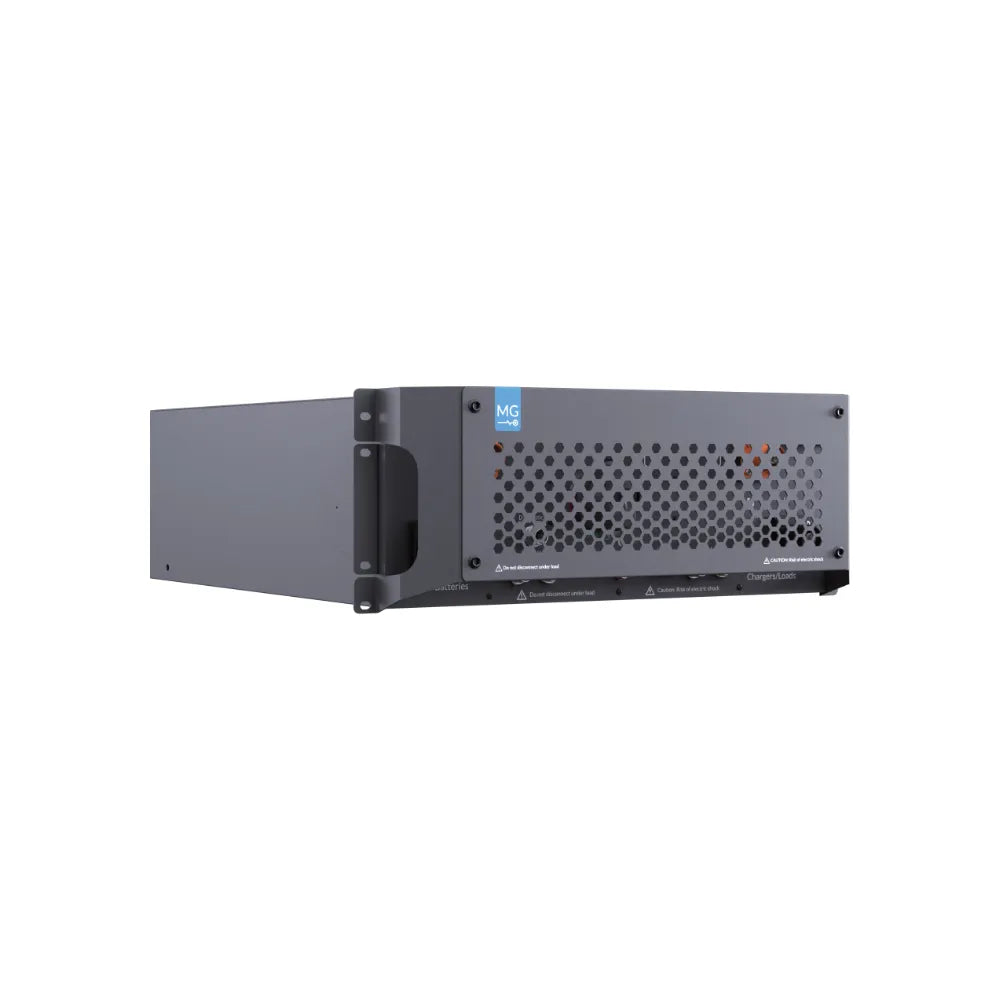

MG Master HV 19 Inch 750V/160A – vue fabricant 2 – MGMHV750160

Kostenlose Lieferung an Abholstation ab 150€ in Frankreich
Abholung bei Skysat möglich

Individuelle Installation

Vertrauen Sie Skysat für die Installation Ihrer Ausrüstung an Bord

Angebot anfordern

Installateure in Ihrer Nähe

durch unser Netzwerk zertifizierter Installateure

Installateur finden

Service & Support

Wählen Sie eine zusätzliche Hilfe bei der Montage

Sur devis

MG ENERGY

MGMHV750160

MG Master HV 19 Zoll 750V/160A – MGMHV750160

Name: MG Master HV 19 Zoll 750V/160A – MGMHV750160
Brand: MG ENERGY
SKU: MGMHV750160

Contrôleur de batterie MG Energy pour système > 300 V, chargé de superviser et protéger le parc compatible.

Auf Anfrage

Angebot anfordern

Kostenlose Lieferung an Abholstation ab 150€ in Frankreich
Abholung bei Skysat möglich

Individuelle Installation

Vertrauen Sie Skysat für die Installation Ihrer Ausrüstung an Bord

Angebot anfordern

Installateure in Ihrer Nähe

durch unser Netzwerk zertifizierter Installateure

Installateur finden

Service & Support

Wählen Sie eine zusätzliche Hilfe bei der Montage

Ausführliche Beschreibung

Batteriesteuergerät MG Energy für Systeme > 300 V, zuständig für Überwachung und Schutz des kompatiblen Batteriepacks.

Hauptmerkmale

Zentrale Überwachung der wichtigsten Parameter des Batteriepacks.
Schutz des Systems durch Öffnen des Sicherheitsschützes bei Überschreitung der Grenzwerte.
Eigenverbrauch: .
Herstellerdokumentation und Händlerspezifikationen 2026 sind an die exakte SKU gebunden.

Einsatzbereich

Systemintegratoren für MG-Energy-Batteriesysteme in maritimen, mobilen und stationären Anwendungen.

Kompatibilität und Voraussetzungen

Systemspannungsbereich: > 300 V.
Schützkapazität: siehe offizielle technische Daten.
Anschließbare Batterien: .

Installation und Sicherheit

Leistungskabel, CAN-Bus, Not-Aus und Vorladung gemäß MG-Energy-Handbuch ausführen.
Vorladungskapazität und Schützstrom im Verhältnis zu Lasten und Wechselrichtern prüfen.
Inbetriebnahme und Parametrierung nur durch qualifizierte Integratoren.

Lieferumfang

Ein BMS-Controller entsprechend der angegebenen SKU.
Offizielle digitale Dokumentation.

Separat zu beschaffen

Batterien, CAN-Bus-Kabel und Leistungskabel.
Sicherungen, Verteilung, externe Schütze und installationsspezifische Komponenten.
Elektrische Planung, Parametrierung und Inbetriebnahme.

Transport und Handhabung

Versandgewicht: 18,4 kg.
Konfigurierbares Produkt auf Anfrage; Kompatibilität und Lieferzeit vor Bestellung bestätigt.

Umgebungsbedingungen

Luftfeuchtigkeit ohne Kondensation: ≤ 95 %
Betriebstemperaturbereich: -20 bis +50 °C

Ein- und Ausgänge

Hilfsausgang: 24 V / 1 A
Not-Aus-Anschluss: Ja

Mechanische Eigenschaften

Datenanschluss: CAN-Bus M12
Höhe: 171 mm
Schutzart: IP30
Länge: 569 mm
Leistungsanschluss: SurLok Plus
Breite: 486 mm

Technische Daten

Maximalstrom: 160 A
Maximalspannung: 750 V DC
Mindestspannung: 300 V DC
Systemspannung: > 300 V

Logistik

Zolltarifnummer HS: 8537109199
Versandgewicht: 18,4 kg
Gefahrgutklasse: Nein

Dokumentation

Offizielle technische Daten MG Energy - MGMHV750160

Integrationshinweis: Prüfen Sie vor der Installation Spannung, Ströme, Schutzmaßnahmen, Kühlung und Schnittstellen des Gesamtsystems.

Zahlung und Sicherheit

Ihre Zahlungsinformationen und Daten werden sicher verarbeitet.

MG Master HV 19 Zoll 750V/160A – MGMHV750160

Auf Anfrage

Angebot anfordern

Häufig gestellte Fragen

Benötigen Sie Hilfe? Kontaktieren Sie uns

Qu'est-ce que le MG Master HV 19 Inch 750V/160A ?

Le MG Master HV 19 Inch 750V/160A (référence MGMHV750160) est un contrôleur de batterie haute tension conçu pour les systèmes de rack de 19 pouces. Il agit comme une unité de sécurité et de contrôle pour les systèmes de batterie fonctionnant entre 300 Vdc et 750 Vdc, avec un courant maximal de 160 A.

Quelle est la fonction principale du Master HV 19 Inch 750V/160A ?

La fonction principale du Master HV est de superviser et de protéger les systèmes de batterie haute tension. Il surveille tous les paramètres pertinents pour fournir un aperçu de l'état de la batterie et de la consommation d'énergie, et protège le système en ouvrant le contacteur de sécurité en cas de dépassement des limites.

Quelles sont les dimensions physiques de ce contrôleur ?

Les dimensions du contrôleur MG Master HV 19 Inch 750V/160A sont :

Hauteur : 171 mmLongueur : 569 mmLargeur : 486 mmIl est conçu pour une hauteur d'unité de 4U dans un système de rack de 19 pouces.

Quel est le poids d'expédition du Master HV ?

Le poids d'expédition déclaré pour le MG Master HV 19 Inch 750V/160A est de 18,4 kg.

Quelle est la plage de température de fonctionnement pour ce produit ?

La plage de température de fonctionnement du MG Master HV 19 Inch 750V/160A est de -20 à +50 °C.

Quel est l'indice de protection (IP) du Master HV 19 Inch 750V/160A ?

Le MG Master HV 19 Inch 750V/160A a un indice de protection IP30.

Ce contrôleur dispose-t-il d'une sortie auxiliaire ? Si oui, quelles sont ses caractéristiques ?

Oui, le contrôleur dispose d'une sortie auxiliaire de 24 V / 1 A.

Le système de batterie peut-il être étendu avec ce contrôleur ?

Oui, le système est conçu pour être évolutif. Chaque chaîne de batterie nécessite un Master BMS, et plusieurs chaînes peuvent être connectées en parallèle pour augmenter la capacité du système, rendant la tension et la capacité du système entièrement modulables.

Quels sont les principaux avantages ou points forts de ce contrôleur ?

Les points forts du MG Master HV 19 Inch 750V/160A incluent :

La supervision centralisée des paramètres essentiels du parc batterie.La protection du système par l'ouverture du contacteur de sécurité en cas de dépassement.Un design compact, idéal pour les applications avec un espace limité.La capacité de surveiller et de suivre tous les paramètres pertinents pour obtenir un aperçu de l'état de la batterie et de la consommation d'énergie.

Est-il possible de connecter un arrêt d'urgence au Master HV ?

Oui, le Master HV 19 Inch 750V/160A est équipé d'une connexion pour un arrêt d'urgence.

Quel type de connexion est utilisé pour la puissance sur ce contrôleur ?

La connexion de puissance sur le Master HV 19 Inch 750V/160A est de type SurLok Plus.

Avec quelle plage de tension système ce contrôleur est-il compatible ?

Ce contrôleur est compatible avec des systèmes de batterie haute tension dans une plage de 300 Vdc jusqu'à 750 Vdc.

Quelle est la tension minimale et maximale que le Master HV peut gérer ?

Le Master HV 19 Inch 750V/160A est conçu pour une tension minimale de 300 Vdc et une tension maximale de 750 Vdc.

Quel est le courant maximal que ce contrôleur peut supporter ?

Le courant maximal que le MG Master HV 19 Inch 750V/160A peut supporter est de 160 A.

Pour quels types d'applications le MG Master HV 19 Inch est-il recommandé ?

Le MG Master HV 19 Inch 750V/160A est recommandé pour les intégrateurs de systèmes de batterie MG Energy dans des applications marines, mobiles et stationnaires.

Ce contrôleur nécessite-t-il des prérequis spécifiques pour les batteries ?

Oui, ce contrôleur est conçu pour une plage système de plus de 300 V. Il est compatible avec les batteries MG Energy pour systèmes haute tension, et chaque chaîne de batterie nécessite un Master BMS.

Qui est qualifié pour installer et paramétrer le Master HV 19 Inch 750V/160A ?

La mise en service et le paramétrage du Master HV 19 Inch 750V/160A sont réservés à un intégrateur qualifié, conformément au manuel MG Energy.

Quels sont les éléments non inclus que je dois prévoir pour l'installation ?

Pour l'installation complète, vous devrez prévoir séparément :

Les batteriesLes câbles CAN et les câbles de puissanceLes fusibles, la distribution, les contacteurs externes et les accessoires propres à l'installationL'étude électrique, le paramétrage et la mise en service
