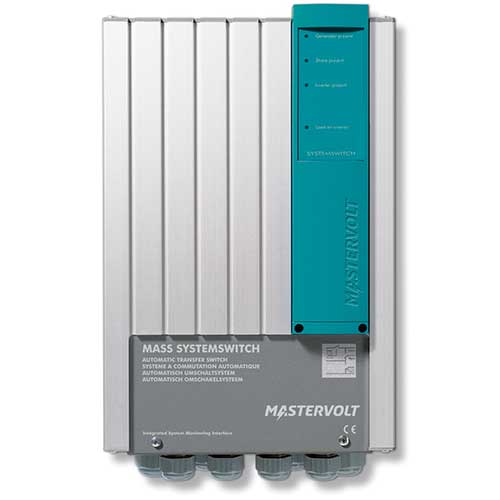

Automatischer Schalter Mass Systemswitch 16 kW (230 V)

Le Mass Systemswitch est le cœur décisionnel de votre installation électrique AC. Il gère de manière automatique et sécurisée la commutation entre trois sources d'alimentation (groupe électrogène, quai, convertisseur) pour les distribuer vers quatre sorties spécifiques, évitant ainsi tout risque de court-circuit.

L'appareil dispose de trois entrées dimensionnées pour répondre à différents besoins de puissance :

Groupe électrogène : 63 APrise de quai (secteur) : 40 AConvertisseur : 25 A

Le système accorde toujours la priorité absolue au groupe électrogène. S'il n'est pas actif, la priorité bascule automatiquement sur le réseau de quai. Enfin, si aucune de ces deux sources principales n'est disponible, l'alimentation bascule sur le convertisseur.

Le commutateur distribue l'énergie de manière intelligente via quatre sorties :

Inverter only (sans coupure) : alimentée uniquement par le convertisseur.Short break (25 A) : bascule entre les 3 sources.Power output (40 A) : alimentée par le quai ou le groupe.Generator only (63 A) : alimentée exclusivement par le groupe électrogène.

Le mode "Load on Inverter" (charge sur convertisseur) permet de forcer l'alimentation de la sortie "Short break" par le convertisseur, même si le quai ou le groupe est disponible. C'est une fonction très utile pour éviter de surcharger le groupe électrogène ou de faire disjoncter une prise de quai de faible ampérage.

Oui, il intègre un délai de démarrage ajustable de 0 à 10 secondes pour préserver le groupe. De plus, il surveille en permanence la tension et la fréquence du groupe électrogène. Le courant n'est transféré vers vos appareils que lorsque ces paramètres sont parfaitement stables.

Le temps de commutation est ultra-rapide, compris entre 12 et 22 millisecondes pour la mise en marche, et de 4 à 19 ms pour l'arrêt. Sur la sortie dédiée "Inverter only", il n'y a aucune coupure, assurant une continuité parfaite pour les équipements sensibles.

Non, sa consommation est très faible. Il consomme environ 33 W lorsque toutes les entrées AC sont actives. Si seul le convertisseur est utilisé, la consommation chute à moins de 1 W, ce qui préserve vos batteries.

Le boîtier possède un indice de protection IP23. Il est protégé contre les aspersions d'eau jusqu'à 60° de la verticale, mais il n'est pas totalement étanche. Il doit impérativement être installé dans un endroit sec, à l'abri de la pluie directe et de l'humidité excessive.

Le boîtier mesure 340 x 261 x 144 mm (Hauteur x Largeur x Profondeur) et pèse 5 kg. Ce format compact facilite son intégration dans les espaces techniques à bord des bateaux.

Pour le câblage de puissance AC, il est recommandé d'utiliser des câbles avec une section comprise entre 0.5 et 10 mm² (AWG 20-7). Pour les connexions de la télécommande, une section de 0.14 à 2.5 mm² (AWG 26-13) est suffisante.

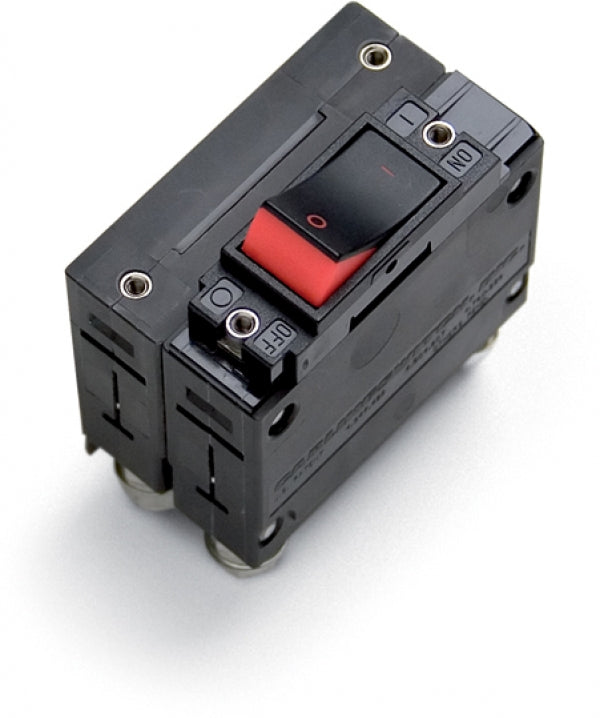

Oui, le Mass Systemswitch ne contient pas de disjoncteurs automatiques intégrés en standard. Il est impératif de prévoir des disjoncteurs appropriés sur votre tableau électrique de distribution pour protéger chaque circuit de sortie.

Non, cet appareil n'intègre pas de protection contre les fuites de terre (différentiel). Vous devez installer des interrupteurs différentiels appropriés dans votre circuit électrique global pour assurer la sécurité des personnes à bord.

Oui, il est entièrement compatible avec le protocole de communication MasterBus. Cela permet une intégration parfaite avec les autres équipements Mastervolt, offrant une surveillance centralisée sur un seul écran et la possibilité de programmer des événements automatisés.

Absolument. Vous pouvez connecter un panneau de commande à distance Mastervolt ou utiliser l'interface MasterBus pour surveiller l'état des sources d'alimentation et activer manuellement ou automatiquement des fonctions avancées.

Non, ce modèle spécifique est conçu pour une tension d'entrée nominale de 230 V (50/60 Hz) avec une plage de tolérance de 200 à 250 V. Il n'est pas compatible avec les réseaux électriques américains en 110/120 V.

La sortie "Inverter only" (sans coupure) est idéale pour les équipements critiques et sensibles aux micro-coupures de courant. Il est recommandé d'y brancher vos ordinateurs, serveurs, ou équipements de navigation électroniques.

La sortie "Generator only" (pouvant supporter jusqu'à 63 A) est réservée aux très gros consommateurs d'énergie qui nécessitent la puissance du groupe électrogène pour fonctionner. Cela inclut par exemple un dessalinisateur, un système de climatisation lourd ou des plaques de cuisson électriques.

Oui, bien qu'il soit optimisé pour l'écosystème Mastervolt (notamment pour la remonter d'informations via MasterBus), la commutation des entrées AC standard (230 V) fonctionnera de manière autonome avec des convertisseurs ou groupes électrogènes d'autres marques, tant que les puissances respectent les limites de l'appareil.
