ChargeMaster 24/12-3

Der Mastervolt ChargeMaster 24/12-3 ist ein vollautomatischer Batterieladegerät, das für marine und mobile Umgebungen konzipiert ist. Er dient zum effizienten und sicheren Laden von 24-V-Batteriebänken mit einem fortschrittlichen 3-Stufen-Ladealgorithmus.

Der ChargeMaster 24/12-3 hat die Abmessungen 234 x 132 x 60 mm (H x B x T). Sein Gewicht beträgt 1,8 kg.

Ja, auch wenn keine Batterien angeschlossen sind, liefert der ChargeMaster 24/12-3 eine konstante Gleichstrom-Ausgangsspannung. Damit können Sie Geräte wie Beleuchtung oder Kühlbox direkt versorgen.

Der 3-Stufen-Ladealgorithmus läuft in drei automatischen Phasen ab:

BULK: Das Ladegerät liefert den maximalen Ladestrom für eine schnelle Ladung von 0 auf 80 % der Batteriekapazität.ABSORPTION: Das Ladegerät erreicht die maximale Ladespannung, und der Ladestrom nimmt langsam ab, bis die Batterie zu 100 % geladen ist.FLOAT: Diese Phase beginnt, sobald die Batterie vollständig geladen ist. Die Batterie bleibt in einem Zustand voller Ladung und gleicht die Selbstentladung aus.

Der ChargeMaster 24/12-3 hat die Schutzart IP23. Das bedeutet, er ist gegen feste Fremdkörper größer als 12,5 mm geschützt und gegen Regen, der bis zu 60° zur Senkrechten fällt.

Nein, der ChargeMaster 24/12-3 hat keinen Ein-/Ausschalter. Zum Abschalten muss die AC-Stromversorgung unterbrochen werden. Die Ladung wird automatisch wieder aufgenommen, sobald die AC-Stromversorgung verfügbar ist.

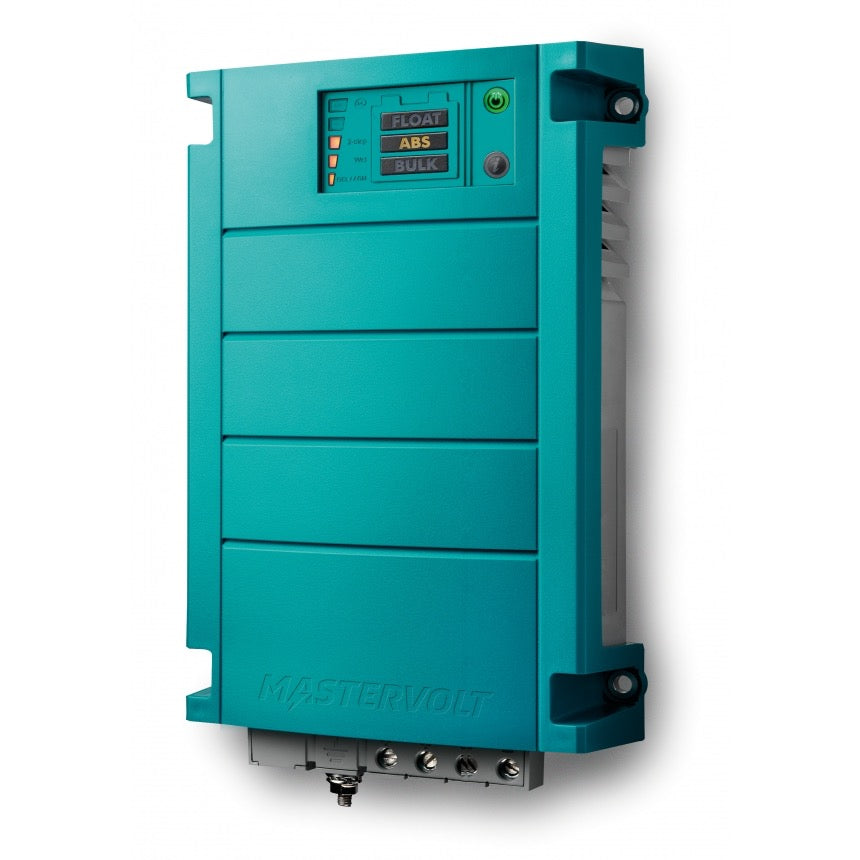

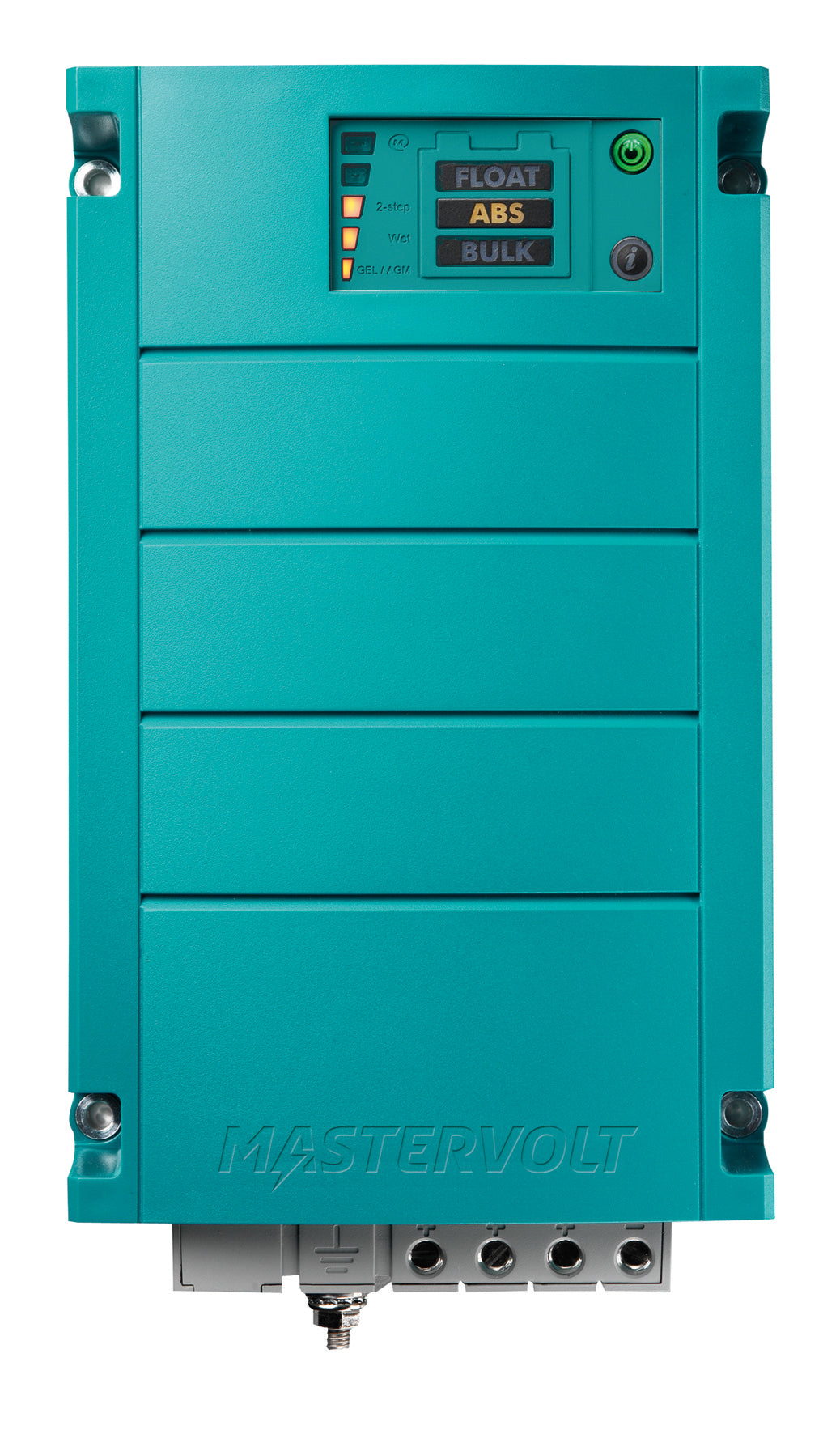

Das helle LED-Display des ChargeMaster 24/12-3 zeigt die wichtigsten Informationen an, wie Ladestrom, Ladespannung, Ladephase und Batteriezustand (oder den verfügbaren Kapazitätsanteil in Ah). Es gibt zudem den Status der MasterBus-Netzwerkkommunikation an.

Der ChargeMaster 24/12-3 ist mit einer breiten Palette an Batterietechnologien kompatibel, darunter Blei-Säure-Batterien (nass), AGM, Spiral, Gel, Deep-Cycle-Batterien sowie Lithium-Ionen-Batterien von Mastervolt (MLi).

Ja, der ChargeMaster 24/12-3 ist mit dem MasterBus-Netzwerk kompatibel. Dies ermöglicht eine dezentrale Kommunikation zwischen den verschiedenen Geräten des Mastervolt-Systems sowie eine Fernsteuerung und -überwachung.

Für Gel-Batterien von Mastervolt (MVG-Serie) wird für den ChargeMaster 24/12-3 eine Mindestkapazität von 25 Ah empfohlen. Es ist stets wichtig, die Herstellerangaben Ihrer Batterie zu beachten.

Der ChargeMaster 24/12-3 ist ausschließlich für den Innenbereich vorgesehen. Er sollte bevorzugt an einer senkrechten Wand montiert werden, wobei die Anschlusskabel nach unten führen müssen. Sorgen Sie für einen freien Abstand von mindestens 10 cm um das Gerät herum für eine ausreichende Luftzirkulation und vermeiden Sie die Montage im selben Fach wie die Batterien oder direkt darüber aufgrund korrosiver Dämpfe.

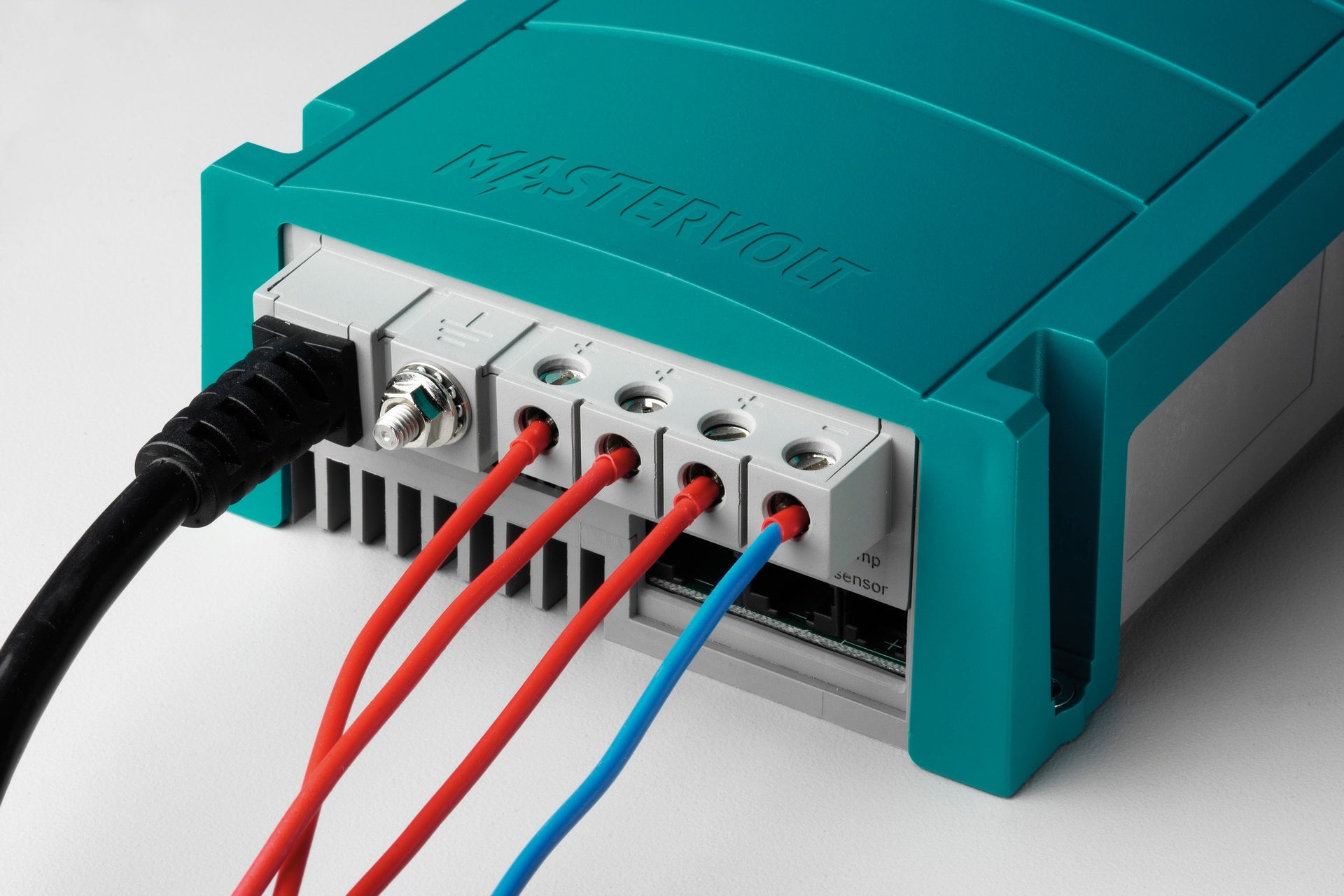

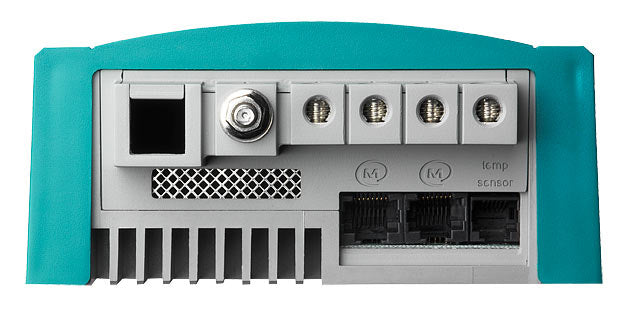

Für maximale Systemeffizienz sollten die DC-Kabel so kurz wie möglich sein. Die empfohlene Mindestquerschnittsfläche für Batteriekabel mit einer maximalen Länge von 3 Metern (9 Fuß) beträgt 4 mm² (10 AWG) für jeden der drei Ausgänge. Verwenden Sie Ösenkabelschuhe auf der Batterieseite und Kabelendhülsen auf der Laderseite, die mit einem geeigneten Werkzeug vercrimpt werden.

Für jede der drei Ausgänge des ChargeMaster 24/12-3 werden 15-A-Sicherungen empfohlen. Das Plus-Kabel der Batterie muss mit einer Sicherung ausgestattet und mit dem Pluspol des Batterieparks verbunden werden.

Ja, für eine sichere Installation ist ein Fehlerstrom-Schutzschalter (RCD) im Wechselstromeingangskreis des ChargeMaster 24/12-3 erforderlich. Der Schutzleiter bietet nur dann Schutz, wenn das Gehäuse des ChargeMaster mit der Schutzerde verbunden ist.

Zusätzlich zum ChargeMaster selbst umfasst die Lieferung in der Regel:

Einen Batterietemperatursensor mit Kabel und Stecker.Die DC-Verkabelung: 2 positive Kabel (rot) und 1 negatives Kabel (schwarz).Eine MasterBus-Abschlussvorrichtung.Die Bedienungsanleitung.Wichtige Sicherheitshinweise.

Die Installation muss von einem zugelassenen Elektriker durchgeführt werden. Alle elektrischen Systeme (AC und DC) müssen während der gesamten Installation von jeder Stromquelle getrennt sein. Kurzschlüsse oder Verpolung sind unbedingt zu vermeiden, da dies die Batterien, den ChargeMaster, die Verkabelung und das Zubehör schwer beschädigen kann.

Die Garantie des ChargeMaster 24/12-3 erlischt, wenn Arbeiten durchgeführt werden, die nicht den Vorgaben, Anweisungen und Spezifikationen aus der Bedienungsanleitung entsprechen. Mastervolt garantiert, dass das Gerät gemäß den geltenden Normen gefertigt wurde, doch jede Abweichung von den Anweisungen kann zu Schäden oder Nichteinhaltung der Spezifikationen führen und damit die Garantie erlöschen lassen.

Ja, der ChargeMaster 24/12-3 verfügt über eine Temperaturkompensation. Durch den Einbau des mitgelieferten Batterietemperatursensors werden die Ladespannungen automatisch an die Umgebungstemperatur angepasst. Dies verhindert eine Überladung oder übermäßige Gasentwicklung und verlängert so die Lebensdauer Ihrer Batterien.
