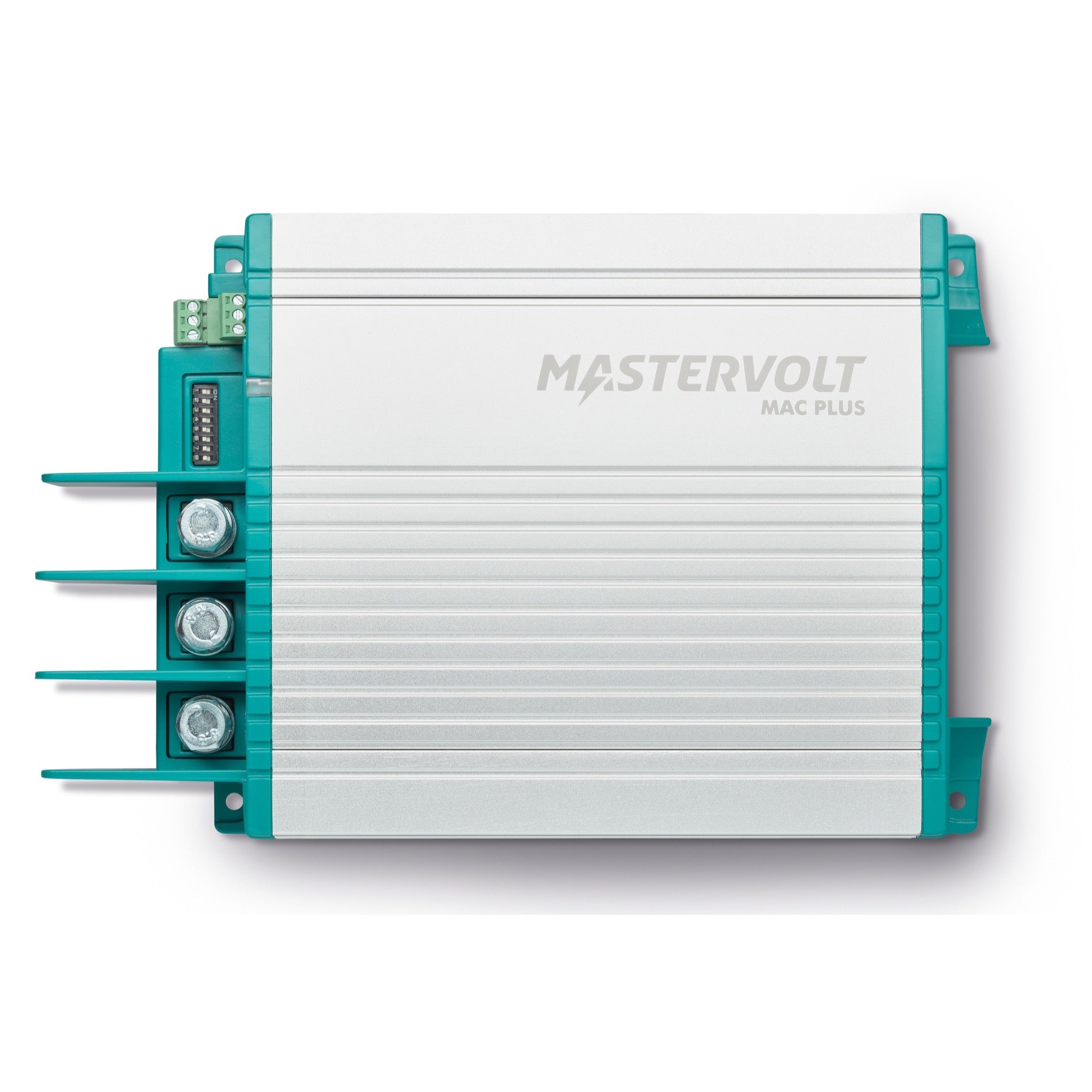

DC/DC-Wandler MacPlus 12/24-30 + CZone

Le Mastervolt MacPlus DC/DC 12/24-30 + CZone est un convertisseur et chargeur de batterie intelligent. Il est conçu pour transformer une tension continue (DC) d'entrée de 12V en une tension continue stabilisée de 24V avec un courant de sortie maximal de 30A. Il peut fonctionner à la fois comme un chargeur de batterie à trois étapes et comme une alimentation CC stabilisée, et il intègre les systèmes de communication MasterBus et CZone pour une gestion avancée de l'énergie.

Le MacPlus DC/DC 12/24-30 remplit deux fonctions principales :

Il peut agir comme un chargeur de batterie intelligent à trois étapes, optimisant la charge de vos batteries.Il peut servir d'alimentation CC stabilisée, fournissant une tension continue constante pour vos équipements.

Ce modèle spécifique, le MacPlus DC/DC 12/24-30, est conçu pour accepter une tension d'entrée de 12V.

Le MacPlus DC/DC 12/24-30 délivre une tension de sortie stabilisée de 24V avec un courant maximal de 30A.

Le MacPlus est compatible avec les réseaux MasterBus de Mastervolt, permettant une surveillance et une configuration centralisées. De plus, il est compatible CZone, ce qui facilite son intégration dans des systèmes de commutation numérique modernes pour une automatisation et un contrôle sophistiqués.

Le MacPlus est conçu pour charger des batteries de type plomb-acide ou Lithium-ion dans des systèmes permanents. Il ne doit pas être utilisé pour charger des batteries à anode sèche.

Le MacPlus doit être monté de manière à éviter toute obstruction du flux d'air à travers ses orifices de ventilation. L'appareil nécessite un dégagement minimum de 10 cm (4 pouces) de chaque côté pour assurer un refroidissement adéquat et éviter la surchauffe.

Il est important de ne pas monter le MacPlus dans les endroits suivants :

Directement au-dessus des batteries, en raison des émanations corrosives de soufre qu'elles pourraient libérer.Dans des endroits où il y a un risque d'explosion de gaz ou de poussières.Dans une pièce non ventilée, car cela pourrait entraîner une surchauffe.

Oui, le MacPlus DC/DC 12/24-30 est livré avec une sonde de température de batterie, qui est un accessoire essentiel pour optimiser la charge et la durée de vie de vos batteries.

Le Mastervolt MacPlus a un indice de protection IP23. Cela signifie qu'il est protégé contre les corps solides supérieurs à 12,5 mm et contre la pluie tombant jusqu'à 60° de la verticale. Il est important de ne pas l'exposer à la pluie directe, à la neige, aux embruns, à l'humidité excessive ou à la condensation.

Le MacPlus peut fonctionner dans une plage de températures allant de -20 à +60 °C. Cependant, au-delà de 40 °C, il subira un déclassement de puissance pour maintenir sa performance et sa sécurité.

Les étapes générales d'installation du MacPlus sont les suivantes :

Placer et monter l'appareil sur une surface plane et solide, en respectant les exigences de ventilation.Connecter le MacPlus aux systèmes électriques CC, en utilisant des câbles et fusibles de taille appropriée.Configurer le MacPlus, soit via les commutateurs DIP, soit via les interfaces MasterBus ou CZone.

Pour ajouter le MacPlus à un réseau MasterBus existant, vous devez :

Déconnecter un câble MasterBus ou un Terminator de l'appareil MasterBus le plus proche.Connecter ce câble ou Terminator au MacPlus.Connecter un nouveau câble MasterBus à l'autre appareil MasterBus, puis le relier au MacPlus.

Pour intégrer le MacPlus à un réseau CZone existant, suivez ces étapes :

Déconnectez le réseau principal (backbone) à la connexion la plus proche et insérez un connecteur en T.Reconnectez les connexions du réseau principal avec le nouveau connecteur en T en place.Connectez le câble de dérivation RJ45 CZone/MB au coupleur noir du connecteur en T, puis connectez-le au MacPlus.

Oui, en plus de sa fonction de chargeur de batterie, le MacPlus peut être configuré pour fonctionner comme une alimentation CC stabilisée, fournissant une tension continue constante pour alimenter divers équipements à bord.

Oui, le MacPlus est conçu pour être utilisé uniquement dans des installations disposant d'une mise à la terre négative commune.

Oui, il est impératif d'utiliser des fusibles et des câbles de taille appropriée pour les connexions d'entrée et de sortie CC du MacPlus. Le manuel d'installation fournit un tableau des tailles de fils recommandées pour chaque modèle afin d'assurer la sécurité et la performance optimale de l'appareil.

Le voyant DEL situé sur le panneau avant du MacPlus sert d'indicateur de statut. Il fournit des informations visuelles sur le mode de fonctionnement ou l'état de l'appareil.

Oui, le Mastervolt MacPlus est spécifiquement conçu et adapté pour les applications marines, ainsi que pour les véhicules de plaisance et les logements. Il est robuste et intègre des fonctionnalités essentielles pour ces environnements, comme la compatibilité CZone et MasterBus.
