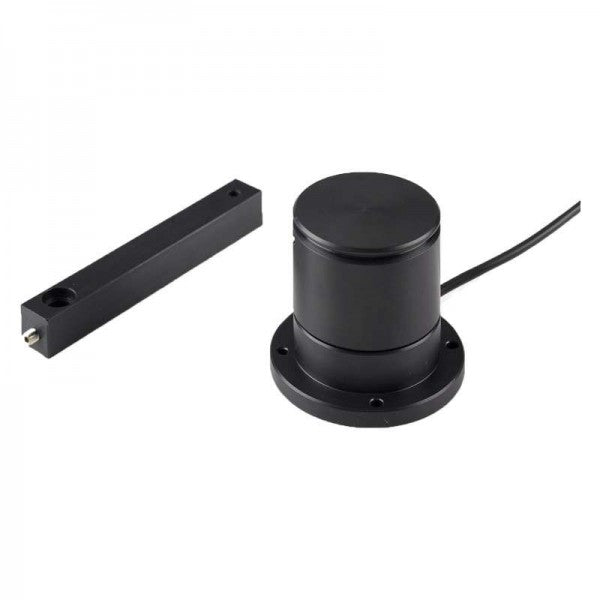

Wasserdichter Winkelgeber (Ruder, drehender Mast, Kiel) Gyro 3
Geringer Lagerbestand
Technische Daten
Technische Daten
| Betriebsspannung | 10 bis 16 |
| Betriebstemperatur | -10 bis +50 °C |
| Maximaler Stromverbrauch | 0,24 |
| Typischer Stromverbrauch | 0,18 |
| IP-Schutzart | IP67 |
| Bus-Kompatibilität | NKE Bus |
| Kabelgebundenes Netzwerk | NKE Bus |
| Montagetyp | Mechanischer Einbau (Ruderarm, Rudersegment, Drehmast, Kiel) |
| Zertifizierungen | IP67 (Sensor), IP54 (Interface) |
| Sensortyp | Winkelsensor |
| Geberkompatibilität | NKE GyroPilot 3 Autopilot-Systeme |
| Winkelgenauigkeit | 0,1° (Mast/Kiel), 0,3° (Pinne) |
| Aktualisierungsrate | 10 Hz |
| Sensorausgangstyp | NKE Bus (digital) |
| Messbereich | -40 bis +40 (Bar), -170 bis +170 (Mast/Kiel) |
| Winkelauflösung | 0,1° (Mast/Kiel), 0,3° (Pinne) |
| Anschlusstyp | NKE Eigentümer |
| Kompatible Displays | Alle Topline-Displays von NKE |
| Country Of Manufacture | Frankreich |
| Current Consumption Typical | 15 |
| Durability Cycles | 5000000 |
| Betriebsfeuchtigkeitsbereich | 0 bis 95 % ohne Kondensation |
| Material | Marineresistenter Kunststoff (ABS/Polycarbonat) |
| Netzteiltyp | Gleichstrom |
| Produktabmessungen (B x T x H) | 100 x 80 x 50 |
| Lagertemperaturbereich | -20 bis +70 |
| Gewicht | 0,2 |
Ausführliche Beschreibung
Ausführliche Beschreibung
Entwickelt für eine nahtlose Integration in NKE-Systeme, ist der wasserdichte Neigungswinkelsensor Gyro 3 von NKE eine vielseitige Lösung zur präzisen Messung von Ruderwinkel, drehbarem Mast oder Kiel. Er ist ein Schlüsselelement für die NKE-Autopiloten-Systeme GyroPilot 3 und liefert essenzielle Daten für die Performance. Der Sensor überzeugt durch Robustheit und Präzision – Eigenschaften, die für anspruchsvolle Sport- und Kreuzfahrtnavigation unverzichtbar sind.
Präzision und Langlebigkeit für anspruchsvolle marine Anwendungen
Der wasserdichte Neigungswinkelsensor NKE Gyro 3 bietet eine Auflösung von 0,3° für den Ruderwinkel (Messbereich -40° bis +40°) und 0,1° für den Mastwinkel (Messbereich -170° bis +170°). Diese Präzisionswerte sind entscheidend für Autopilot-Systeme, da sie feine und reaktionsschnelle Korrekturen ermöglichen. Die Konstruktion gewährleistet eine Widerstandsfähigkeit von über 5 Millionen Zyklen und sichert damit eine lange Lebensdauer unter harten maritimen Bedingungen. Zudem verfügt der Sensor über eine IP67-Schutzart, während die Schnittstelle IP54 aufweist – geeignet für den Einsatz unter widrigen Witterungsbedingungen.
Integration und Vielseitigkeit im NKE-Ökosystem
Der Sensor lässt sich direkt an den NKE-Bus anschließen und liefert dem GyroPilot 3-Rechner essenzielle Daten. Mechanisch kann er an einen Ruderhebel oder ein Rudersegment zur Ruderwinkelmessung angeschlossen oder für drehbare Masten und Kiele adaptiert werden. Die analoge NKE-Schnittstelle ermöglicht die Anzeige der Sensordaten auf allen Topline-NKE-Displays, einschließlich individuell anpassbarer dynamischer Kanäle. Mit einer Spannungsversorgung von 10–16 V DC und einem Stromverbrauch von 15 mA ist er optimal für eine effiziente Bordintegration ausgelegt. Sein Gewicht beträgt 450 g mit der Sensorarm-Schnittstelle oder 480 g mit Seilrolle und Sensor-Schnittstelle für die Mastwinkelmessung.
