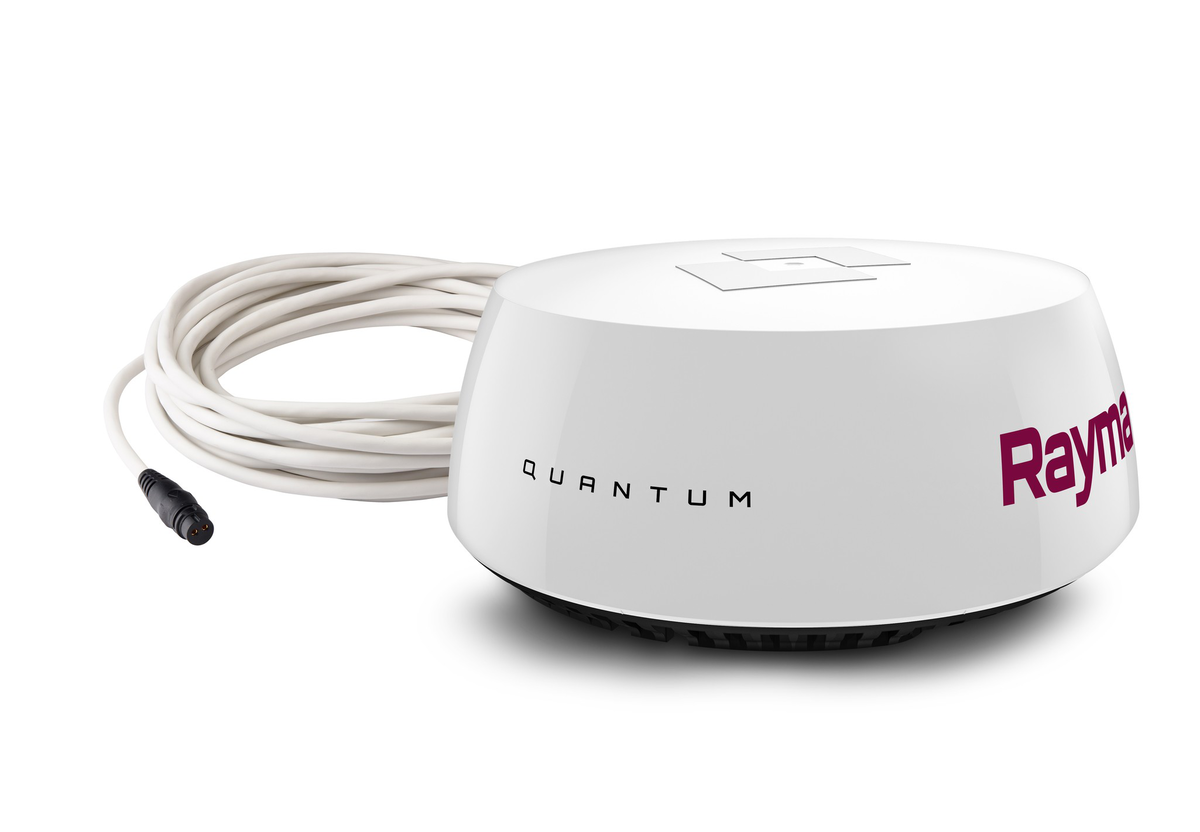

Quantum 2 Q24D Doppler 18" Radar with 15m Power Cable and 15m Data Cable

Kostenlose Lieferung an Abholstation ab 150€ in Frankreich
Abholung bei Skysat möglich

Individuelle Installation

Vertrauen Sie Skysat für die Installation Ihrer Ausrüstung an Bord

Angebot anfordern

Installateure in Ihrer Nähe

durch unser Netzwerk zertifizierter Installateure

Installateur finden

Service & Support

Wählen Sie eine zusätzliche Hilfe bei der Montage

Speichern Sie 11%

Raymarine

T70417

Radarantenne Quantum Q24D Doppler von Raymarine mit 15 m Strom- und Datenkabel

Die Raymarine Quantum Q24D Doppler-Radarantenne bietet eine erweiterte Zielerfassung mit Doppler-Klassifizierung, die bewegliche Ziele farblich unterscheidet, um die Situationsbewusstsein zu verbessern. Dieses kompakte Solid-State-Radar lässt sich per Wi-Fi oder RayNet mit kompatiblen Raymarine-Multifunktionsdisplays verbinden. Das Kit enthält die Quantum Q24D Doppler-Radarantenne und ein 15 m langes Strom- und Datenkabel.

Farbe: Weiß

Weiß Schwarz

Kabellänge: 15 m

10 m 15 m

ListenpreisProfitarif nutzen

2.654,40€

2.654,40€ ~~2.994,00€~~

Steuer inbegriffen. Versand wird beim Bezahlvorgang berechnet.

Auf Lager

Kostenlose Lieferung an Abholstation ab 150€ in Frankreich
Abholung bei Skysat möglich

Individuelle Installation

Vertrauen Sie Skysat für die Installation Ihrer Ausrüstung an Bord

Angebot anfordern

Installateure in Ihrer Nähe

durch unser Netzwerk zertifizierter Installateure

Installateur finden

Service & Support

Wählen Sie eine zusätzliche Hilfe bei der Montage

Technische Daten

Produktdurchmesser	450
Produkthöhe	206
Betriebsspannung	12/24
Maximaler Stromverbrauch	17
Radartechnologie	Solid-State-Doppler
Max. Radarreichweite	24
Empfohlene Sicherungsgröße	10 A (für 12 V) / 5 A (für 24 V)
Radar-Rotationsgeschwindigkeit	24
Horizontale Strahlbreite	4,9
Wasserdicht	IPX6
Typischer Stromverbrauch	7
Abtastbandbreite	20
Impulslänge	0,040 bis 14,7
Magnetkompass-Sicherheitsabstand	50
Rauschfaktor	< 4
Min. Radarreichweite	6
Kabelgebundenes Netzwerk	RayNet
Betriebstemperatur	-10 bis +55
MARPA-Tracking	Ja
Sendeleistung Radar	20
Radarband	X-Band
Antennen-/Radomtyp	Radom
Produktbreite	450
Radar-Doppler-Technologie	Ja
Radar mit doppelter Reichweite	Nein
VelocityTrack Radar	Ja
Vertikale Strahlbreite	20
Radarleistung Spitzenleistung	20
Packungsinhalt	Quantum 2 Doppler Radom, 15 m Strom-/Datenkabel, Montagebolzen M8 (x4), Unterlegscheiben (x4), Sperrscheiben (x4), Muttern (x4), Dokumentationspaket
Verfügbare Alarme	Kollisionsalarme (CPA/TCPA)

Ausführliche Beschreibung

Die Radarantenne Raymarine Quantum Q24D Doppler ist für sichere Navigation konzipiert und nutzt Doppler-Technologie zur Erkennung und Klassifizierung von Seezielfahrzeugen. Diese Funktion visualisiert gefährliche Ziele (sich nähernd) sofort in Rot und sich entfernende Ziele in Grün, was eine schnelle Situationsbewertung zur Kollisionsvermeidung ermöglicht.

Konnektivität und Systemintegration

Der Quantum Q24D unterstützt flexible Anschlüsse, entweder per Wi-Fi für einfache Installation oder über eine kabelgebundene RayNet-Verbindung für stabile und robuste Netzwerkintegration. Diese Vielseitigkeit gewährleistet Kompatibilität mit kompatiblen Raymarine Multifunktionsdisplays, sofern die Software auf dem neuesten Stand ist. Das Gerät ist für 12-V- oder 24-V-Bordnetze ausgelegt und erfordert präzise dimensionierte Sicherungen und thermische Schutzschalter. Das Produkt wird mit einem 15 Meter langen Strom- und Datenkabel geliefert.

Technische Positionierung und Normen

Der Quantum Q24D Doppler stellt eine Weiterentwicklung der Raymarine Solid-State-Radargeräte dar und übertrifft die nicht-Doppler-Modelle der Quantum-Serie durch Echtzeit-Zielanalyse. Im Gegensatz zu herkömmlichen Magnetron-Radargeräten bietet er sofortige Betriebsbereitschaft und geringen Energieverbrauch. Dieses Modell entspricht der europäischen Richtlinie 2014/53/EU und erfüllt relevante technische Normen für marine Ausrüstung und Funkkommunikation, was seine Zuverlässigkeit und Sicherheit im maritimen Umfeld bestätigt. Die Installation erfordert besondere Aufmerksamkeit bei der Positionierung, insbesondere zur Vermeidung von Schattenbereichen und zur Optimierung der Wi-Fi-Signalstärke sowie die Einhaltung von "Lüftungsschächten" für die Belüftung.

Dokumentationen

Type	Nom
	EN - Notice d'installation - Antenne Radar Quantum Q24D Doppler avec câble Alimentation et Data 15m
	FR - Notice d'installation - Antenne Radar Quantum Q24D Doppler avec câble Alimentation et Data 15m
	DE - Konformitätserklärung - Quantum Q24D Doppler Radarantenne mit 15 m Strom- und Datenkabel
	DE - Montageschablone - Quantum Q24D Doppler Radarantenne mit 15 m Strom- und Datenkabel

Expertenmeinung

Pol CONIN

Digitalverantwortlicher

« Erweiterte Doppler-Analyse für sichere Navigation »

Die Raymarine Quantum Q24D Doppler-Radaranlage stellt einen bedeutenden Fortschritt für die Sicherheit auf See dar, insbesondere für Segelboote und mittelgroße Motorboote. Die Doppler-Technologie ermöglicht eine sofortige visuelle Klassifizierung bewegter Ziele – ein entscheidender Vorteil in stark befahrenen Gewässern oder bei schlechter Sicht. Diese Fähigkeit, sich nähernde Ziele (rot) von sich entfernenden Zielen (grün) zu unterscheiden, reduziert die kognitive Belastung des Bedieners im Vergleich zu herkömmlichen Radargeräten deutlich, die eine manuelle Nachverfolgung und Interpretation von Vektoren erfordern.

Die Systemintegration wird durch die Wahl zwischen einer Wi-Fi- oder kabelgebundenen RayNet-Verbindung erleichtert. Während Wi-Fi eine flexible Installationsmöglichkeit bietet, insbesondere bei Nachrüstungen, sollte für Stabilität und optimale Leistung – besonders in Umgebungen mit elektromagnetischen Störungen – eine RayNet-Verbindung bevorzugt werden. Bei der physischen Installation des Radoms ist auf den Montagewinkel und die "Belüftungsöffnungen" zu achten, die für Langlebigkeit und einwandfreie Funktion der Einheit entscheidend sind. Vor der Installation ist eine Standortanalyse, insbesondere bei Wi-Fi-Konfigurationen, unerlässlich, um eine optimale Signalausbreitung zu gewährleisten und unerwünschte Reflexionen zu vermeiden.

Dieses Modell unterscheidet sich von den Quantum-Radargeräten der ersten Generation durch die zusätzliche Doppler-Funktion, eine Technologie, die zuvor teureren und größeren Radarsystemen vorbehalten war. Es vereint die Vorteile der Solid-State-Technologie (schneller Start, geringer Stromverbrauch) mit einer zusätzlichen Sicherheitsschicht. Obwohl seine Reichweite geringer sein kann als die großer Radargeräte mit offenen Antennen, ist der Quantum Q24D Doppler ideal für die Küstennavigation, die Erkennung kleiner Ziele und die Kollisionsvermeidung auf kurze bis mittlere Distanz – dort, wo Reaktionsfähigkeit und klare Informationsdarstellung entscheidend sind. Es handelt sich um eine sinnvolle Wahl für Segler, die ihr Radarsystem mit einer aktiven Sicherheitsfunktion modernisieren möchten.

Durabilité

Facilité d'installation

Rapport performance / prix

Zahlung und Sicherheit

Ihre Zahlungsinformationen und Daten werden sicher verarbeitet.

Radarantenne Quantum Q24D Doppler von Raymarine mit 15 m Strom- und Datenkabel

2.654,40€

2.654,40€ ~~2.994,00€~~

Häufig gestellte Fragen

Benötigen Sie Hilfe? Kontaktieren Sie uns

Was ist die Doppler-Technologie im Radargerät Raymarine Quantum Q24D?

Die Antenne des Radargeräts Raymarine Quantum Q24D integriert Doppler-Technologie für eine verbesserte Erkennung und Klassifizierung von Seezielen. Diese Funktion ermöglicht die Identifizierung und Unterscheidung von bewegten Zielen relativ zu Ihrem Schiff.

Wie trägt das Quantum Q24D-Dopplerradar zur Kollisionsverhütung bei?

Die Doppler-Technologie ermöglicht eine sofortige Visualisierung gefährlicher Ziele (solche, die sich dem eigenen Schiff nähern) in Rot, während sich entfernende Ziele grün dargestellt werden. Diese schnelle visuelle Unterscheidung bietet eine unmittelbare Einschätzung der Situation und verbessert damit die Kollisionsverhütung.

Was ist der Unterschied zwischen dem Doppler-Radar Quantum Q24D und herkömmlichen Magnetron-Radaren?

Im Gegensatz zu herkömmlichen Magnetron-Radaren ist der Quantum Q24D Doppler ein Halbleiter-Radar (Solid-State). Er bietet einen sofortigen Start und einen deutlich geringeren Energieverbrauch, was ihn effizienter und schneller in der Anwendung macht.

Ist das Quantum Q24D Doppler ein Halbleiterradar (Solid-State)?

Ja, das Quantum Q24D Doppler ist eine Weiterentwicklung der Solid-State-Radargeräte von Raymarine. Diese Technologie bietet Vorteile wie einen sofortigen Start und einen geringen Energieverbrauch.

Welche Vorteile bietet ein Solid-State-Radar wie das Quantum Q24D Doppler?

Solid-State-Radare wie das Quantum Q24D Doppler bieten mehrere entscheidende Vorteile:

Sofortige Betriebsbereitschaft: Keine Aufwärmzeit erforderlich.Geringer Energieverbrauch: Geringere Belastung für das Bordnetz des Bootes.Echtzeit-Zielanalyse: Dank Doppler-Technologie.

Wie lang ist das mitgelieferte Kabel der Radarantenne Quantum Q24D Doppler?

Das Produkt wird mit einem 15 Meter langen Strom- und Datenkabel geliefert, das eine flexible Installation ermöglicht.

Ist das Quantum Q24D Doppler Radar konform mit den maritimen Vorschriften?

Ja, dieses Modell entspricht der europäischen Richtlinie 2014/53/EU und erfüllt die relevanten technischen Normen für maritime Ausrüstung und Funkkommunikation. Dies bestätigt seine Zuverlässigkeit und Sicherheit für den Einsatz in der maritimen Umgebung.

Welche Anforderungen an die Stromversorgung gelten für das Doppler-Radar Quantum Q24D?

Das Doppler-Radar Quantum Q24D ist für den Betrieb an 12-V- oder 24-V-Bordnetzen ausgelegt. Es gelten präzise Anforderungen an die inline-Sicherungen und thermischen Leistungsschalter, um einen sicheren Betrieb zu gewährleisten.

Mit welchen Multifunktionsdisplays von Raymarine ist das Doppler-Radar Quantum Q24D kompatibel?

Das Doppler-Radar Quantum Q24D ist mit den kompatiblen Multifunktionsdisplays von Raymarine kompatibel. Für die volle Nutzung seiner Funktionen sind entsprechende Software-Updates des Multifunktionsdisplays erforderlich.

Sind Software-Updates für die Nutzung des Doppler-Radars Quantum Q24D erforderlich?

Ja, für die Nutzung der vollen Funktionalität des Doppler-Radars Quantum Q24D – einschließlich der Doppler-Funktionen – sind passende Software-Updates für die Raymarine-Multifunktionsdisplays erforderlich.

Kann das Quantum Q24D Doppler Radar an ein bestehendes RayNet-Netzwerk angeschlossen werden?

Ja, das Quantum Q24D Doppler Radar unterstützt eine kabelgebundene Verbindung über eine RayNet-Schnittstelle. Diese Option gewährleistet eine stabile und robuste Netzwerkanbindung an Ihr bestehendes Raymarine-System.

Welche Anschlussmöglichkeiten bietet die Installation des Doppler-Radars Quantum Q24D?

Das Doppler-Radar Quantum Q24D bietet flexible Anschlussmöglichkeiten:

Per Wi-Fi: Für eine einfache und kabellose Installation.Per RayNet-Kabelverbindung: Für eine stabile und robuste Netzwerkintegration.

Gibt es wichtige Überlegungen zum Montageort der Radarantenne?

Ja, die Installation erfordert besondere Aufmerksamkeit bei den Standortanforderungen. Es ist entscheidend, einen Platz zu wählen, der Schattenbereiche durch andere Bootsstrukturen vermeidet und die Signalstärke des Radars für eine optimale Leistung maximiert.

Wie vermeidet man tote Winkel und Geisterechos bei der Installation des Radars?

Um tote Winkel und Geisterechos zu vermeiden, muss die Radarantenne an einem freistehenden Ort montiert werden, der frei von Hindernissen ist, die den Radarstrahl blockieren könnten. Montagewinkel und Position im Verhältnis zu Masten, Schornsteinen oder anderen Strukturen müssen sorgfältig berücksichtigt werden.

Welche Anforderungen gelten für die Doppler-Datengrundlage und die Erfassung von MARPA-/Automatikzielen?

Für Doppler-Funktionen benötigt das Radar eine Geschwindigkeitsdatengrundlage – entweder die Geschwindigkeit über Grund oder die Geschwindigkeit durchs Wasser. Für die Erfassung von MARPA-Zielen (Mini-Automatic Radar Plotting Aid) oder automatische Ziele ist eine Kursdatenquelle erforderlich.

Muss die Radarantenne Quantum Q24D Doppler geerdet werden?

Nein, die Radarantenne Quantum Q24D Doppler muss nicht geerdet werden.

Was sind "Entlüftungslöcher" und warum sind sie für die Installation wichtig?

Die "Entlüftungslöcher" sind spezifische Öffnungen am Gerät. Ihre Einhaltung bei der Installation ist eine grundlegende Voraussetzung für die Montage, um eine ausreichende Belüftung sicherzustellen und die Ansammlung von Feuchtigkeit im Radom zu verhindern. Dies trägt zur Langlebigkeit und Leistung des Radars bei.

Wie kann ich die Garantie meiner Radarantenne Quantum Q24D Doppler registrieren?

Um die Garantie Ihrer Radarantenne Quantum Q24D Doppler zu registrieren, wird empfohlen, die offizielle Website von Raymarine aufzusuchen. Dort finden Sie die Anleitung und das Garantieformular für Ihr Produkt.

Wo finde ich das Wi-Fi-Passwort meines Quantum Q24D Doppler Radars und ist es wichtig, es aufzubewahren?

Das Wi-Fi-Passwort Ihres Quantum Q24D Doppler Radars ist entscheidend für die Kopplung und drahtlose Verbindung. Es wird dringend empfohlen, es nach der Installation an einem sicheren Ort aufzubewahren, da es für jede zukünftige Neuanbindung oder Konfiguration benötigt wird.
