Raymarine

A80308

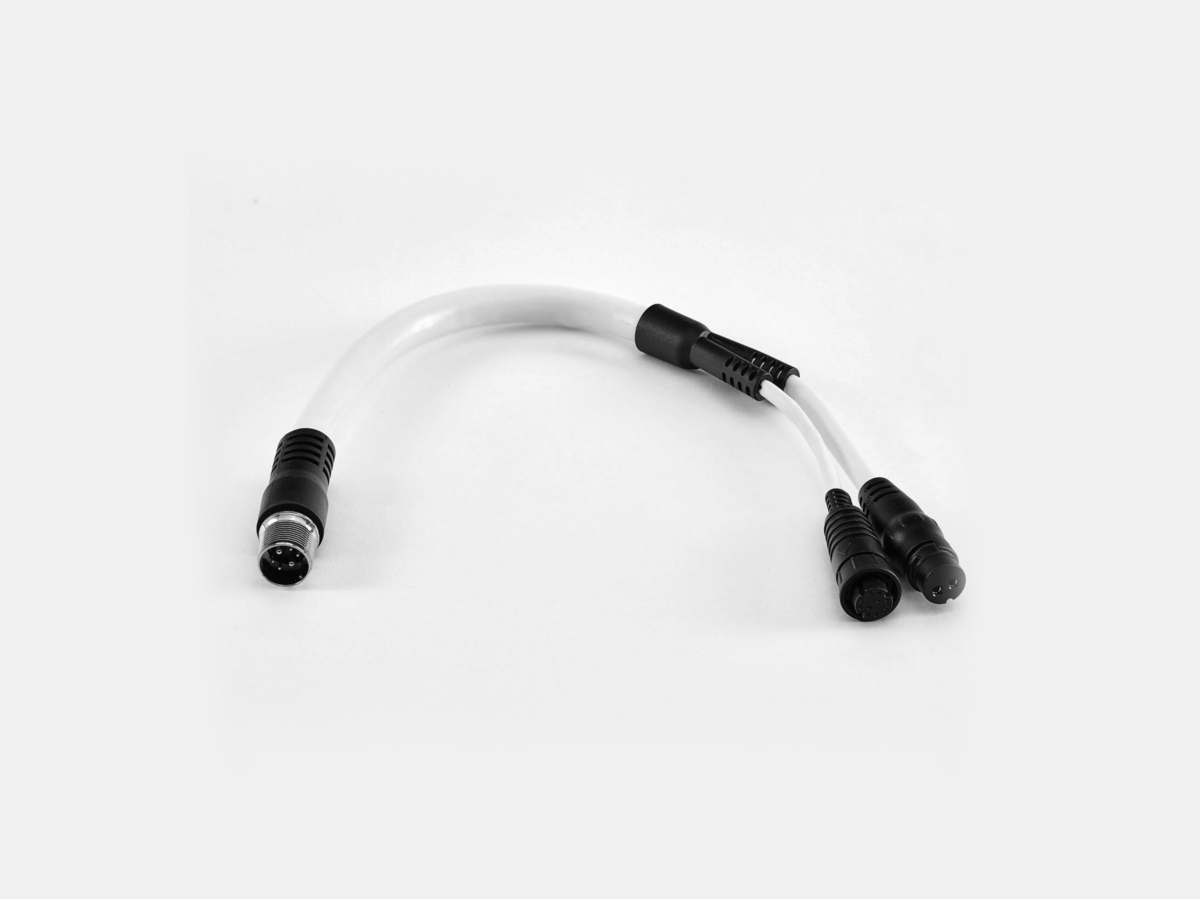

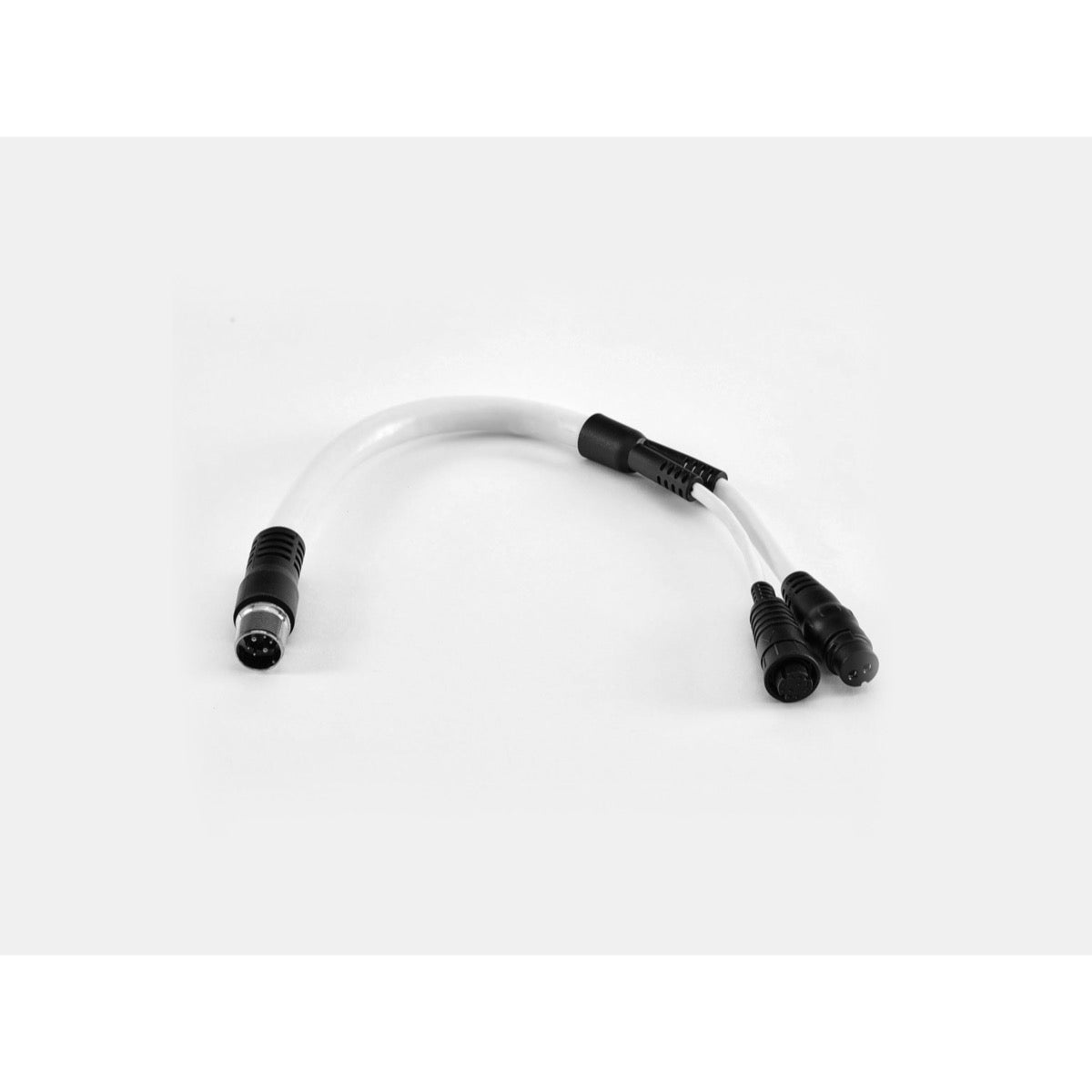

Adapterkabel Quantum Stromversorgung und Daten

Für die Radargeräte Raymarine Quantum konzipiert, ermöglicht das Adapterkabel A80308 die gleichzeitige Verbindung von Stromversorgung und Daten mit dem Netzwerk. Dieses Zubehör ist unverzichtbar für eine vollständige Integration des Radars mit Ihrem kompatiblen Raymarine-Navigationssystem. Das Produkt enthält das Raymarine Quantum Stromversorgungs- und Daten-Adapterkabel (Referenz A80308).

ListenpreisProfitarif nutzen

60,77€

60,77€ ~~66,00€~~

Steuer inbegriffen. Versand wird beim Bezahlvorgang berechnet.

Auf Lager

Kostenlose Lieferung an Abholstation ab 150€ in Frankreich
Abholung bei Skysat möglich

Individuelle Installation

Vertrauen Sie Skysat für die Installation Ihrer Ausrüstung an Bord

Angebot anfordern

Installateure in Ihrer Nähe

durch unser Netzwerk zertifizierter Installateure

Installateur finden

Service & Support

Wählen Sie eine zusätzliche Hilfe bei der Montage

Technische Daten

Anschlusstyp	Quantum-Propietärstecker zu RayNet und Stromversorgung
Kabeltyp	Strom- und Datenkabel
Kompatibles Netzwerk	RayNet (Ethernet)
Kabelgebundenes Netzwerk	Ethernet
Betriebsspannung	12/24 V DC
Betriebstemperatur	-15 °C bis +55 °C
Lagertemperatur	-20 °C bis +70 °C
IP-Schutzart	IPX6 / IPX7
Zertifizierungen	CE, IEC 60945
Produkttyp	Adapterkabel
Kompatible Modelle	Radar Raymarine Quantum (Quantum, Quantum 2, Q24C, Q24D), Multifunktionsdisplays Raymarine (Axiom-Serie und RayNet-kompatibel)

Ausführliche Beschreibung

Entwickelt für die Navigationssysteme von Raymarine ist das Adapterkabel Quantum Stromversorgung und Daten A80308 eine unverzichtbare Komponente für die Integration der Radargeräte der Quantum-Serie. Es ermöglicht die gleichzeitige Verbindung der Stromversorgung und des Datentransfers zwischen der Quantum-Radarantenne und den kompatiblen Multifunktionsdisplays über das RayNet-Netzwerk.

Konnektivität und Integration

Dieses Adapterkabel stellt eine stabile und zuverlässige Verbindung her, die für den Betrieb der Raymarine Quantum-Halbleiterradare, einschließlich der Modelle Quantum 2 Doppler Radar, entscheidend ist. Es bündelt Energie- und Datenflüsse, vereinfacht die Installation und gewährleistet die Leistung fortschrittlicher Radar-Funktionen wie Doppler-Bildgebung und Zielerfassung. Das A80308 fügt sich in die Raymarine-Netzwerkarchitektur ein, insbesondere mit den Multifunktionsdisplays der Axiom-Serie, für optimale Visualisierung und Steuerung des Radars.

Technische Positionierung

Im Gegensatz zu Direktverbindungskabeln oder generischen Lösungen ist das Raymarine-Adapterkabel A80308 speziell für die proprietären Schnittstellen der Quantum-Radare konzipiert. Diese Optimierung garantiert die erforderliche Kompatibilität und Signalintegrität für die technischen Anforderungen moderner Radargeräte. Es zeichnet sich durch die Fähigkeit aus, Stromversorgungs- und Kommunikationsanforderungen zu konsolidieren, was entscheidend ist, um konstante Radarleistungen auch unter anspruchsvollen maritimen Bedingungen aufrechtzuerhalten.

Dokumentationen

Type	Nom
	EN - Notice d'installation - Câble adaptateur Quantum Alimentation et Data
	FR - Notice d'installation - Câble adaptateur Quantum Alimentation et Data
	EN - Declaration de conformite - Câble adaptateur Quantum Alimentation et Data
	EN - Gabarit de montage - Câble adaptateur Quantum Alimentation et Data
	EN - Notice d'installation - Câble adaptateur Quantum Alimentation et Data
	FR - Notice d'installation - Câble adaptateur Quantum Alimentation et Data
	EN - Declaration de conformite - Câble adaptateur Quantum Alimentation et Data
	EN - Gabarit de montage - Câble adaptateur Quantum Alimentation et Data

Expertenmeinung

Pol CONIN

Digitalverantwortlicher

« Essentielle Schnittstelle für Raymarine Quantum-Radargeräte »

Das Quantum Alimentation et Data A80308 Adapterkabel ist ein zentrales Schnittstellenelement für jedes Raymarine Quantum-Radarsystem. Seine Hauptfunktion besteht darin, die Energieübertragung und Datenkommunikation zwischen dem Quantum-Radom und dem bordeigenen RayNet-Netzwerk zu zentralisieren und zuverlässig zu gestalten.

Bei der Installation eines neuen Quantum-Radars oder der Aufrüstung eines bestehenden Systems ist dieses Adapterkabel unverzichtbar. Es ermöglicht die Verbindung des Radars mit einer 12/24V-Stromquelle und die Integration in das Ethernet-Netzwerk (RayNet) zur Kommunikation mit Multifunktionsdisplays Axiom oder anderen kompatiblen MFDs. Seine Verwendung vermeidet komplexe Verkabelungen und garantiert die Signalintegrität für Doppler-Funktionen und Zielerfassung.

Dieses Kabel ist eine proprietäre Raymarine-Lösung, die speziell auf die elektrischen Anforderungen und Bandbreiten der Quantum-Radargeräte optimiert ist. Es ist nicht mit generischen Kabeln oder Adaptern anderer Hersteller austauschbar, was seine Rolle als dediziertes Integrationsbauteil unterstreicht. Es stellt sicher, dass das Radar die erforderliche Leistung erhält und dass Roh- und Prozessdaten ohne Verluste übertragen werden – was für die Leistung von Halbleiterradargeräten fundamental ist. Es ist zwingend erforderlich, die Kompatibilität des Kabels mit der spezifischen Generation des Quantum-Radars und der MFDs zu prüfen, um mögliche Inkompatibilitäts- oder Leistungsprobleme zu vermeiden.

Durabilité

Facilité d'installation

Rapport performance / prix

Zahlung und Sicherheit

Ihre Zahlungsinformationen und Daten werden sicher verarbeitet.

Adapterkabel Quantum Stromversorgung und Daten

60,77€

60,77€ ~~66,00€~~

Häufig gestellte Fragen

Benötigen Sie Hilfe? Kontaktieren Sie uns

Mit welchen Radarmodellen von Raymarine ist dieses Adapterkabel kompatibel?

Das Raymarine-Adapterkabel A80308 ist speziell für die Radargeräte der Quantum-Serie konzipiert, einschließlich der Modelle Quantum 2 Doppler Radar. Es stellt die Verbindung dieser Radargeräte zu kompatiblen Navigationssystemen sicher.

Welche Raymarine Multifunktionsdisplays sind mit dem Adapterkabel A80308 kompatibel?

Dieses Kabel ist kompatibel mit den Multifunktionsdisplays von Raymarine, die unter den Betriebssystemen LightHouse II (ab Version 17) oder LightHouse 3 laufen. Dazu gehören alle Axiom-Modelle sowie die Serien eS, gS, aSeries (nur Modelle a9/a12), eSeries (nur Modelle e9/e12/e16) und cSeries (nur Modelle c9/c12).

Was ist die Hauptfunktion des Raymarine-Adapterkabels A80308?

Die Hauptfunktion des Adapterkabels A80308 besteht darin, die gleichzeitige Verbindung von Stromversorgung und Datentransfer zwischen der Raymarine-Quantum-Radarantenne und kompatiblen Multifunktionsdisplays über das RayNet-Netzwerk zu zentralisieren und zu vereinfachen. Es ist essenziell für die Integration der Quantum-Radargeräte.

Wie werden die Daten des Quantum-Radars über dieses Kabel übertragen?

Das Adapterkabel A80308 ermöglicht die Übertragung der Daten des Quantum-Radars über das RayNet-Netzwerk von Raymarine. Diese Verbindung stellt eine stabile und zuverlässige Datenübertragung für die erweiterten Radar-Funktionen sicher.

Wird dieses Kabel für die Installation eines Quantum-Radars benötigt?

Ja, das Adapterkabel A80308 ist eine essenzielle Komponente für die Integration der Radargeräte der Quantum-Serie. Es ist erforderlich, um die Stromversorgung und die Daten des Radars mit Ihrem Raymarine-Navigationssystem zu verbinden.

Verarbeitet das Adapterkabel A80308 die Stromversorgung des Radars?

Ja, dieses Adapterkabel ist dafür ausgelegt, sowohl die Stromversorgung als auch die Datenübertragung zu handhaben. Es versorgt die Antenne des Quantum-Radars mit der benötigten Energie und überträgt gleichzeitig die Informationen an das Netzwerk und den Multifunktionsbildschirm.

Worin unterscheidet sich dieses Adapterkabel von direkten Radar-Verbindungskabeln?

Im Gegensatz zu direkten Verbindungskabeln oder generischen Lösungen ist das Raymarine A80308-Adapterkabel speziell für die proprietären Schnittstellen der Quantum-Radargeräte konzipiert. Diese Optimierung gewährleistet Kompatibilität und Signalintegrität, die für die technischen Anforderungen moderner Radargeräte unerlässlich sind. Es zeichnet sich durch die Fähigkeit aus, sowohl Stromversorgungs- als auch Kommunikationsanforderungen in einem Kabel zu bündeln – entscheidend für die Aufrechterhaltung konstanter Radarleistungen.

Ist für die Installation des Quantum-Radars mit diesem Kabel ein Sicherungsautomat (Inline-Sicherung) erforderlich?

Ja, für die Installation des Quantum-Radars, das über dieses Adapterkabel angeschlossen wird, ist eine Inline-Sicherung erforderlich. Die genauen Sicherungs- und thermischen Auslöserwerte sind in den Installationsanweisungen des Quantum-Radars angegeben, um einen ausreichenden Schutz des Systems zu gewährleisten.
