Raymarine

M81136

Drehantrieb T2-12V

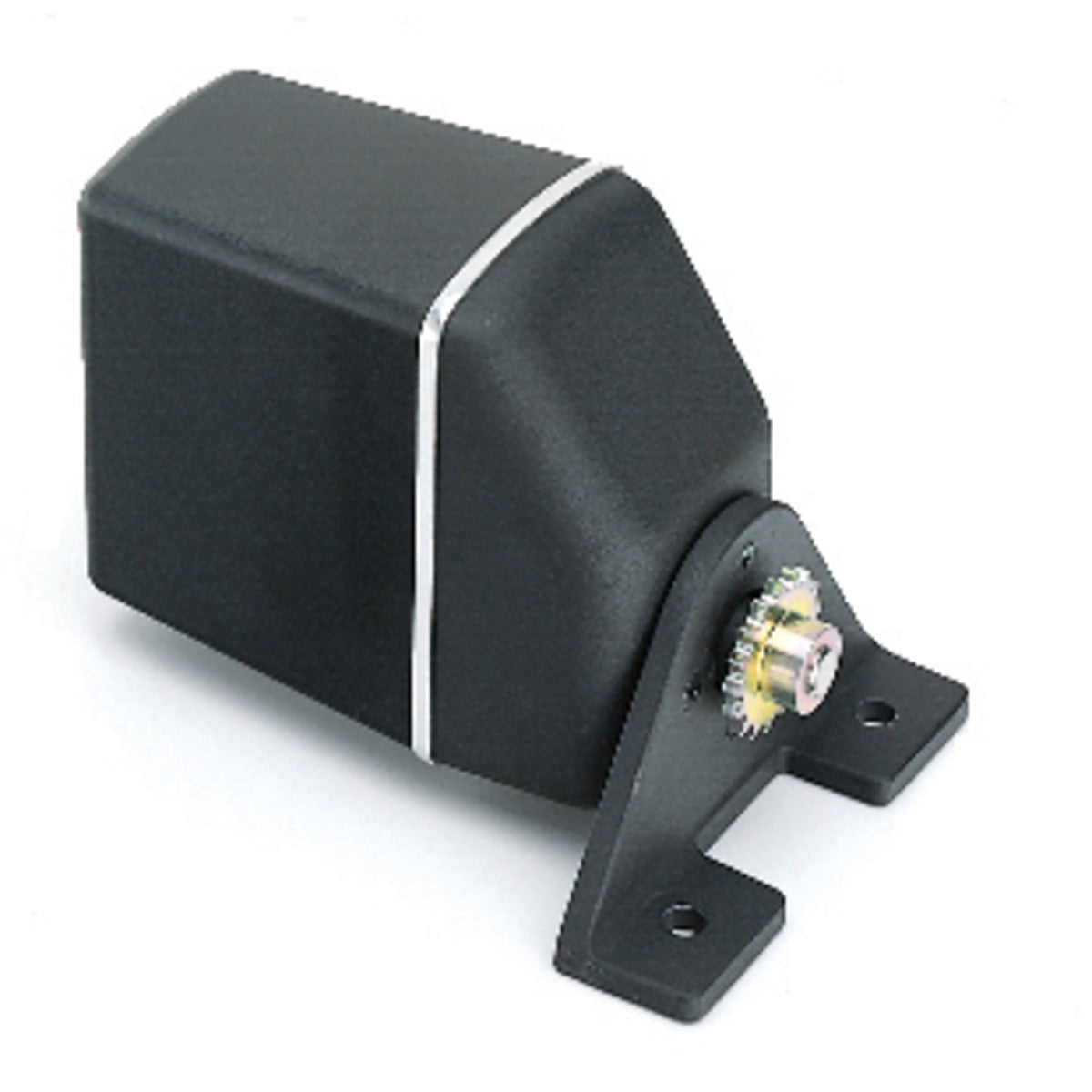

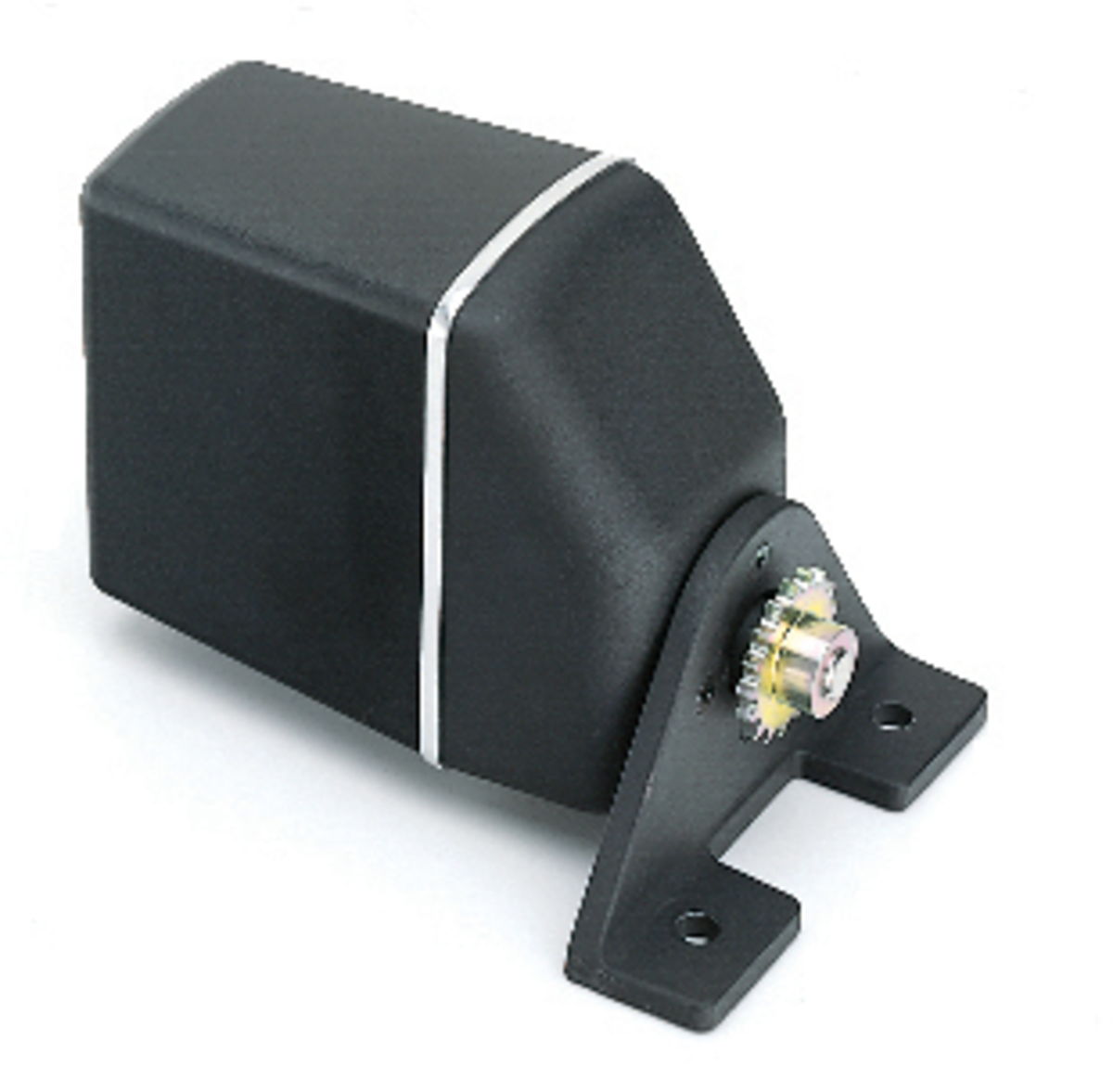

Für Ketten- und Ritzel-Lenksysteme konzipiert, ist der rotierende Raymarine T2-12V M81136 ein Autopilot-Motor des Typs 2 für Boote bis 20.000 kg, der bei 12V ein Drehmoment von 34 Nm liefert. Dieses Modell, dessen Dokumentation aus dem Jahr 2006 stammt, ist ein älteres Referenzmodell in der Raymarine-Serie und bietet eine höhere Leistung als der Typ 1. Geliefert wird es inklusive der Rotationseinheit, der Montagehalterung und drei Distanzscheiben.

ListenpreisProfitarif nutzen

2.723,75€

2.723,75€ ~~2.916,00€~~

Steuer inbegriffen. Versand wird beim Bezahlvorgang berechnet.

Auf Lager

Kostenlose Lieferung an Abholstation ab 150€ in Frankreich
Abholung bei Skysat möglich

Individuelle Installation

Vertrauen Sie Skysat für die Installation Ihrer Ausrüstung an Bord

Angebot anfordern

Installateure in Ihrer Nähe

durch unser Netzwerk zertifizierter Installateure

Installateur finden

Service & Support

Wählen Sie eine zusätzliche Hilfe bei der Montage

Technische Daten

Betriebsspannung	12
Maximaler Stromverbrauch	84
Typischer Stromverbrauch	60–84
Produktbreite	274
Produkthöhe	195
Produkttiefe	256
IP-Schutzart	Nicht wasserdicht
Bus-Kompatibilität	Kein
Kabelgebundenes Netzwerk	Kein
Kabellose Konnektivität	Kein
Montagetyp	Montage auf ebener Fläche
Zertifizierungen	CE, EN60945
Aktuatortyp	Drehbarer Typ 2
Wendezeit	10
Montageschrauben enthalten	Nein
Montageausrichtung	Vertikal oder horizontal
Integrierter Ruderwinkelgeber	Nein
Rückmelder RF300	Nein
Maximales Drehmoment	34
Entriegelbar	Ja

Ausführliche Beschreibung

Der Raymarine Drehantrieb T2-12V M81136 ist ein Antriebselement für Autopilot-Systeme von Raymarine. Er ist speziell für Bootslenksysteme ausgelegt, die über eine Kette und ein Ritzel von der Ruderpinne aus angesteuert werden, wie z. B. Seilzug- oder Stangenlenksysteme.

Konstruktion und technische Daten

Dieser Drehantrieb vom Typ 2 besteht aus einem robusten Elektromotor, einem präzisen Planetengetriebe mit hochbelastbarem Riemenantrieb und einer elektromagnetischen Kupplung. Diese Kombination ermöglicht die Übertragung hoher Drehmomente ohne Schlupf und sorgt für eine präzise und kraftvolle Steuerung. Bei einer Nennspannung von 12 V ist der M81136 für Boote mit einem maximalen Gewicht von 20 000 kg (44 000 lb) ausgelegt. Er liefert ein maximales Abtriebsdrehmoment von 34 Nm (300 lb.in) und erreicht eine maximale Wellendrehzahl von 33 U/min. Die empfohlene Zeit für einen Leerlauf von Anschlag zu Anschlag beträgt 10 Sekunden, bei einer typischen Stromaufnahme von 60 bis 84 W.

Einordnung in die Raymarine-Produktpalette

Der Raymarine Drehantrieb T2-12V unterscheidet sich vom Modell Typ 1 (M81135), das ebenfalls mit 12 V betrieben wird und für Boote bis 10 000 kg mit einem Drehmoment von 20 Nm und einer Stromaufnahme von 24–48 W ausgelegt ist. Der M81136 bietet daher eine höhere Tragfähigkeit und ein höheres Drehmoment, was ihn für größere Schiffe geeignet macht. Er teilt sich die Leistungsdaten mit dem Modell Typ 2 24V (M81137), wobei der Hauptunterschied in der Betriebsspannung und der damit verbundenen Stromaufnahme liegt (72–120 W bei 24 V). Die Konstruktion entspricht den Normen CE 89/336/EG (EMV) und EN60945:1997 sowie 94/25/EG (RCD) und EN28846:1993 und ist für den Einsatz im Motorraum geschützt.

Dokumentationen

Type	Nom
	DE - Installationsanleitung
	DE - Konformitätserklärung
	DE - Konformitätserklärung - Rotary Drive T2 12V
	DE - Konformitätserklärung - Rotary T2-12V

Expertenmeinung

Pol CONIN

Digitalverantwortlicher

« Technische Analyse des Raymarine Rotary Type 2 12V für Autopilot »

Der Raymarine Rotary Type 2 12V (M81136) ist eine Antriebslösung für Autopiloten, die für mittelgroße bis große Schiffe konzipiert ist – insbesondere solche mit Ketten- und Ritzel-Steueranlagen. Mit einer maximalen Verdrängung von bis zu 20.000 kg und einem Drehmoment von 34 Nm eignet er sich für Segelyachten oder Regattaboote, die eine hohe Ruderkraft benötigen.

Bei der Installation ist zu beachten, dass diese Einheit nicht wasserdicht ist. Sie muss zwingend in einem trockenen Motorenraum montiert werden, der vor Spritzwasser, Überflutung oder stehender Feuchtigkeit im Bilgenbereich geschützt ist. Die flexible, um 90 Grad drehbare Montageplatte erleichtert die Integration in enge Räume, unabhängig davon, ob es sich um eine horizontale oder vertikale Fläche handelt. Allerdings ist die Stabilität der Montagestruktur entscheidend, da die Einheit erhebliche Torsionskräfte erzeugt. Es wird empfohlen, sie an einem massiven Rahmenteil zu befestigen, um Vibrationen oder strukturelle Schäden zu vermeiden.

Im Vergleich zum Type 1 (M81135) bietet der Type 2 eine deutlich höhere Tragfähigkeit und ein höheres verfügbares Drehmoment, was ihn für schwerere Schiffe oder anspruchsvollere Einsatzbedingungen geeignet macht. Die Einhaltung der EMC-Richtlinien ist essenziell für optimale Leistung, insbesondere durch die Einhaltung der Mindestabstände zu Funkanlagen. Die Installation dieses Systems ist zwar möglich, aber komplex und erfordert Fachwissen in den Bereichen Ritzelausrichtung, Kettenvorspannung und elektrischen Anschlüssen – weshalb die Beauftragung eines zertifizierten Raymarine-Fachbetriebs empfohlen wird. Dieses Produkt richtet sich an Eigner, die eine leistungsstarke und zuverlässige Antriebslösung für ihren Autopiloten suchen, sofern die Umgebungsanforderungen erfüllt werden.

Durabilité

Facilité d'installation

Rapport performance / prix

Zahlung und Sicherheit

Ihre Zahlungsinformationen und Daten werden sicher verarbeitet.

Drehantrieb T2-12V

2.723,75€

2.723,75€ ~~2.916,00€~~

Häufig gestellte Fragen

Benötigen Sie Hilfe? Kontaktieren Sie uns

Für welche Bootsgewichte ist der Rotary Drive T2-12V Raymarine M81136 geeignet?

Der Rotary Drive T2-12V Raymarine M81136 ist für Boote mit einem maximalen Tiefgang von 20.000 kg (44.000 lb) ausgelegt.

Welche sind die wichtigsten technischen Spezifikationen des Rotary T2-12V von Raymarine?

Der Rotary T2-12V Raymarine M81136 weist folgende technischen Spezifikationen auf:

Nennspannung: 12 VMaximales Ausgangsdrehmoment: 34 Nm (300 lb.in)Maximale Wellendrehzahl: 33 U/minEmpfohlene Zeit für Anschlag-zu-Anschlag (im Leerlauf): 10 SekundenTypische durchschnittliche Stromaufnahme: 60 bis 84 W

Mit welchen Rudersystemen ist der Drehgeber T2-12V kompatibel?

Dieser Drehgeber ist speziell für Rudersysteme von Booten ausgelegt, die über ein Steuerrad mit Kette und Ritzel betätigt werden. Dazu gehören z. B. Seilzug- und Stabrudersysteme.

Welche Anforderungen gelten für den Montageort des Rotary T2-12V an Bord?

Der Rotary T2-12V muss an einer stabilen Struktur des Bootes montiert werden, z. B. an einem tragenden Rahmenelement. Er kann sowohl auf einer vertikalen als auch auf einer horizontalen Fläche installiert werden. Der Montagefuß lässt sich um 90 Grad drehen, um die Installation zu erleichtern. Er muss unbedingt an einem trockenen Ort montiert werden, der vor Bilgenwasser geschützt ist, da er nicht wasserdicht ist. Zudem muss er für Wartungsarbeiten zugänglich sein.

Welche Komponenten sind im Lieferumfang des T2-12V-Rotators Raymarine M81136 enthalten?

Beim Kauf des T2-12V-Rotators Raymarine M81136 sind folgende Komponenten im Lieferumfang enthalten:

Der Rotator selbstEin MontagefußDrei Abstandsplatten

Worin unterscheidet sich der Rotaryantrieb T2-12V (M81136) von den anderen Modellen von Raymarine?

Der Rotaryantrieb T2-12V (M81136) unterscheidet sich von den anderen Modellen der Raymarine-Serie wie folgt:

Im Vergleich zum Typ 1 (M81135, 12V): Der M81136 ist für größere Boote ausgelegt (bis zu 20.000 kg gegenüber 10.000 kg) und bietet ein höheres Ausgangsdrehmoment (34 Nm gegenüber 20 Nm) bei einem höheren Stromverbrauch (60–84 W gegenüber 24–48 W).Im Vergleich zum Typ 2 (M81137, 24V): Der M81136 weist identische Leistungsdaten auf (maximale Verdrängung, Drehmoment, Wellenumdrehungsgeschwindigkeit), arbeitet jedoch mit einer Spannung von 12V, während der M81137 eine 24V-Stromversorgung benötigt und einen Stromverbrauch von 72–120 W hat.

Welche Empfehlungen gelten für die elektrische Installation des rotierenden T2-12V von Raymarine, um die EMC-Konformität sicherzustellen?

Für eine optimale EMV-Leistung und Sicherheit wird empfohlen, bei der elektrischen Installation folgende Richtlinien zu beachten:

Stellen Sie sicher, dass die Stromversorgung vor Beginn der Installation abgeschaltet ist.Halten Sie den Drehgeber und seine Kabel mindestens 1 Meter (3 Fuß) von allen Geräten entfernt, die Funksignale übertragen (z. B. VHF-Funkgeräte, Kabel und Antennen). Bei Kurzwellenfunkgeräten (BLU) muss dieser Abstand auf 2 Meter (7 Fuß) erhöht werden.Halten Sie den Drehgeber mehr als 2 Meter (7 Fuß) vom Radarstrahl entfernt fern.Versorgen Sie das Gerät aus einer separaten Batterie, die nicht für den Motorstart verwendet wird.Verwenden Sie die von Raymarine angegebenen Kabel.Die mitgelieferten Entstörferrite dürfen nicht entfernt werden. Falls sie zur Installation entfernt werden, müssen sie in derselben Position wieder eingebaut werden.Wenn das Gerät über ein nicht von Raymarine stammendes Kabel mit einem anderen Gerät verbunden ist, MUSS eine Entstörferrite nahe am Raymarine-Gerät am Kabel angebracht werden.
