Raymarine

E70534

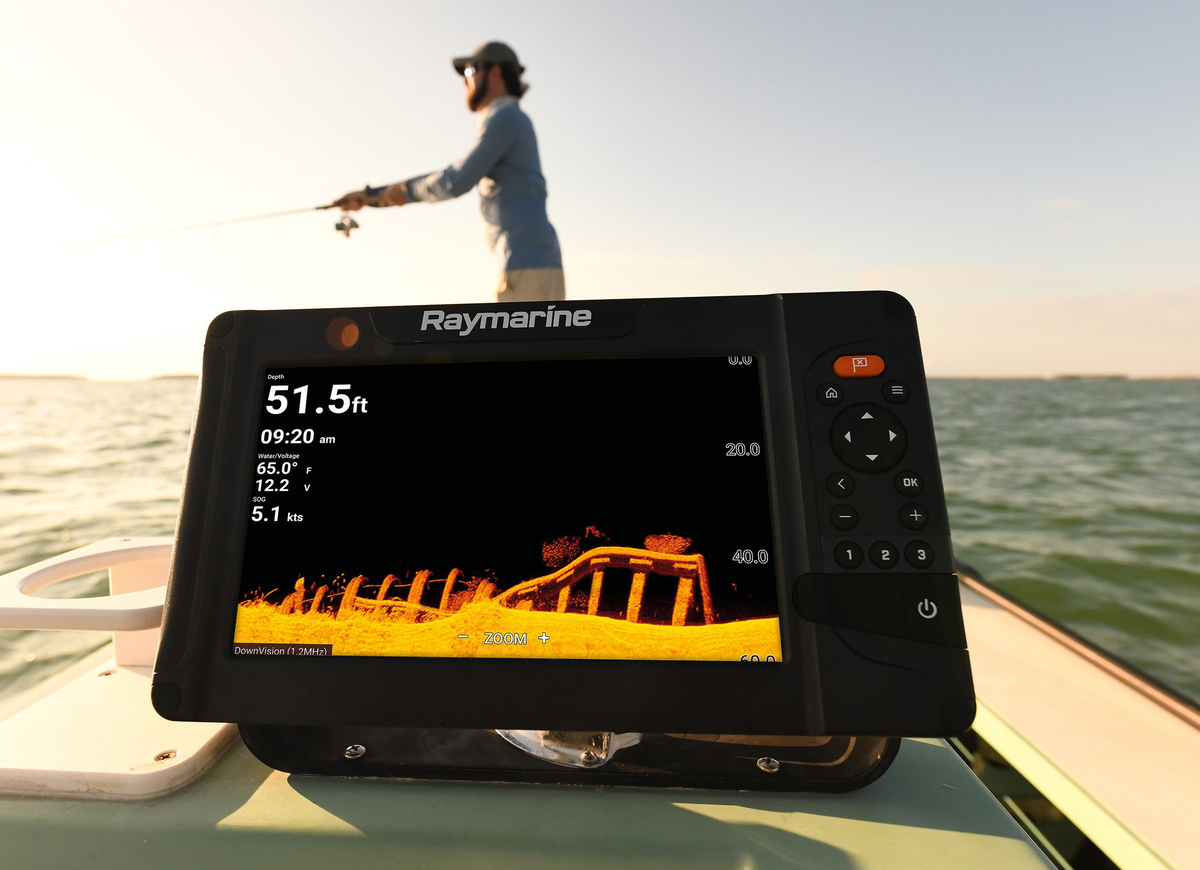

Element 9 HV – GPS-Display 9", Wi-Fi, CHIRP-Echolot und HYPERVISION, ohne Kartografie und Sonde

Das Raymarine Element 9 HV ist ein 9-Zoll-GPS-Display mit integriertem CHIRP-Echolot und HyperVision-Technologie bei 1,2 MHz für detaillierte Unterwasserbilder. Es gehört zur Element-Serie und ist als reine Detektionslösung für die Fischerei konzipiert. Dieser Artikel umfasst nur das Display ohne Kartierung oder Sonde.

Größe: 9 Zoll

7 Zoll 9 Zoll 12 Zoll

ListenpreisProfitarif nutzen

799,90€

799,90€ ~~894,00€~~

Steuer inbegriffen. Versand wird beim Bezahlvorgang berechnet.

Auf Lager

Kostenlose Lieferung an Abholstation ab 150€ in Frankreich
Abholung bei Skysat möglich

Individuelle Installation

Vertrauen Sie Skysat für die Installation Ihrer Ausrüstung an Bord

Angebot anfordern

Installateure in Ihrer Nähe

durch unser Netzwerk zertifizierter Installateure

Installateur finden

Service & Support

Wählen Sie eine zusätzliche Hilfe bei der Montage

Technische Daten

Betriebsspannung	12 V DC
Betriebstemperatur	-25 °C bis +55 °C
Empfohlene Sicherungsgröße	5 A
Unterstützte Gebertechnologien	CHIRP, DownVision, SideVision, RealVision 3D, HyperVision
Echolot-Frequenzen	CHIRP (150–240 kHz), DownVision (350 kHz), SideVision (350 kHz), HyperVision (1200 kHz)
Abmessungen	287 x 161 x 62 mm (Oberflächenmontage)
Geberanschluss-Typ	HyperVision-Stecker mit 15 Polen
Kompatibel mit ActiveTarget	Nein
Kartenkompatibilität	Navionics, C-MAP
IP-Schutzart	IPX7
Sonaraufzeichnung	Ja, für bathymetrische Kartierung (RealBathy, SonarChart Live)
Bus-Kompatibilität	NMEA 2000,SeaTalkng,NMEA 0183
Integration Elektromotor	Nein
Kabelgebundenes Netzwerk	NMEA 2000
Integrierte GPS-Antenne	Ja
Kabellose Konnektivität	Wi-Fi, Bluetooth
Montagetyp	Auf Halterung, bündig
Zertifizierungen	CE, RED
NMEA 0183 Ports	0.0
Ausschnittgröße	259 x 135 mm
Display-Typ	Farb-LCD mit LED-Hinterleuchtung
Bildschirmhelligkeit	1500 Nits
Bildschirmgröße	9
Touchscreen	Nein
Betrachtungswinkel	50° (oben) / 70° (unten) / 70° (links) / 70° (rechts)
Software-Update-Methode	SD-Karte, Wi-Fi
Kabelgebundener Eingang	Stromversorgung,NMEA 2000,Echolot,NMEA 0183
Benutzerstufe	Zwischenhändler
Angelart	Meer, See, Fluss, vertikal, Schleppfischerei
Erscheinungsjahr	2019.0
Packungsinhalt	Element 9 HV Display, Halterung, Einbau-Montageset, Schutzabdeckung, Strom-/NMEA-2000-Kabel, Dokumentation
Verfügbare Alarme	Flaches Wasser, tiefes Wasser, Temperatur, Ankerlage, MOB

Ausführliche Beschreibung

Der GPS-Display Element 9 HV von Raymarine ist für Küstennavigation und Angeln konzipiert und bietet eine fortschrittliche Unterwassererkennungslösung. Das 9-Zoll-Kartenplotter integriert ein CHIRP-Echolot und die HyperVision-Technologie, die mit 1,2 MHz arbeitet, für detaillierte Unterwasserbilder. Es bietet zudem eine Wi-Fi-Anbindung zur Integration in das Bordnetz.

HyperVision-Echolottechnologie

Das Hauptmerkmal des Element 9 HV ist sein HyperVision-Echolot. Diese Technologie liefert SideVision-, DownVision- und RealVision-3D-Ansichten mit erhöhter Auflösung, was eine präzise Identifizierung von Strukturen und Fischen ermöglicht. Im Gegensatz zu den Element-S-Modellen, die sich auf Navigation und Standard-CHIRP-Echolot konzentrieren, legt die Element-HV-Serie – und insbesondere das Element 9 HV – den Fokus auf Hochfrequenzbildgebung für Angelanwendungen.

Integration und Positionierung

Der Element 9 HV positioniert sich als Alternative zu den komplexeren Kombis der Raymarine-Axiom-Serie und bietet eine vereinfachte Benutzeroberfläche mit einem Quad-Core-Prozessor für flüssige Reaktionszeiten. Er stellt eine Option für Nutzer dar, die HyperVision-Echolotfähigkeiten ohne die Netzwerkfunktionen oder vorinstallierten Kartografieoptionen der High-End-Modelle benötigen. Er wird ohne Kartografie und Sonde geliefert, sodass Nutzer diese Komponenten nach ihren spezifischen Anforderungen auswählen können.

Dokumentationen

Type	Nom
	DE - Technische Zeichnung - Element 9 HV - GPS-Display 9", Wi-Fi, CHIRP-Echolot und HYPERVISION, ohne Kartographie und Sonde
	DE - Technische Zeichnung - Element 9 HV - GPS-Display 9", Wi-Fi, CHIRP-Echolot und HYPERVISION, ohne Kartographie und ohne Sonde
	EN - Konformitätserklärung - Element 9 HV - 9" GPS-Display mit WLAN, CHIRP-Echolot und HYPERVISION, ohne Kartographie oder Sonde
	EN - Konformitätserklärung - Element 9 HV - 9" GPS-Display mit Wi-Fi, CHIRP-Echolot und HYPERVISION, ohne Kartographie oder Sonde
	DE - Montageschablone - Element 9 HV - GPS-Display 9", Wi-Fi, CHIRP-Echolot und HYPERVISION, ohne Kartografie und Sonde

Expertenmeinung

Pol CONIN

Digitalverantwortlicher

« Technische Analyse: Raymarine Element 9 HV – HyperVision-Erkennung mit 1,2 MHz »

Das Raymarine Element 9 HV ist eine sinnvolle Wahl für Angler und Skipper, die ein leistungsstarkes Unterwasser-Erkennungssystem suchen, ohne in ein vollständiges Multifunktionssystem investieren zu wollen. Sein Mehrwert liegt in der HyperVision-Technologie mit 1,2 MHz, die eine überlegene Bildqualität für die Erkennung von Strukturen und die Identifizierung von Fischarten bietet. Diese hohe Frequenz ist besonders effektiv in flachem Wasser oder für gezielte Analysen der Wassersäule und trennt klar den Meeresboden von eingetauchten Objekten. Für größere Tiefen sollte ergänzend ein traditionelles CHIRP-Echolot eingesetzt werden. Der 9-Zoll-Bildschirm bietet einen guten Kompromiss zwischen Sichtbarkeit und Platzbedarf auf der Konsole. Da Kartierung und Sonde nicht im Lieferumfang enthalten sind, ist eine individuelle Anpassung möglich, erfordert aber zusätzliche Investitionen für diese essenziellen Komponenten. Zu beachten ist, dass die Netzwerkintegration im Vergleich zu den Axiom-Serien eingeschränkter ist und das System daher vorrangig für den autonomen Betrieb oder einfache Netzwerkanwendungen geeignet ist.

Durabilité

Facilité d'installation

Rapport performance / prix

Zahlung und Sicherheit

Ihre Zahlungsinformationen und Daten werden sicher verarbeitet.

Element 9 HV – GPS-Display 9", Wi-Fi, CHIRP-Echolot und HYPERVISION, ohne Kartografie und Sonde

799,90€

799,90€ ~~894,00€~~

Häufig gestellte Fragen

Benötigen Sie Hilfe? Kontaktieren Sie uns

Was ist die HyperVision-Technologie des Element 9 HV?

Die HyperVision-Technologie des Element 9 HV ist ein Hochfrequenz-Echolot mit einer Betriebsfrequenz von 1,2 MHz. Sie liefert hochauflösende Unterwasserbilder für SideVision-, DownVision- und RealVision-3D-Ansichten mit hoher Klarheit und gesteigerter Auflösung. Diese Präzision erleichtert die Identifizierung von Unterwasserstrukturen und Fischen.

Was ist der Unterschied zwischen einem Raymarine Element HV und einem Element S?

Der Hauptunterschied liegt in der Sonartechnologie. Die Element-HV-Serie, wie das Element 9 HV, setzt auf hochauflösende HyperVision-Sonar-Technik (1,2 MHz) für detaillierte SideVision-, DownVision- und RealVision-3D-Bilder, optimiert für die Fischerei. Die Element-S-Modelle hingegen sind auf die Navigation ausgelegt und verfügen über einen Standard-CHIRP-Sonar.

Wird der Kartenplotter Element 9 HV mit vorinstallierten Seekarten ausgeliefert?

Nein, der GPS-Kartenplotter Raymarine Element 9 HV wird ohne vorinstallierte Seekarten ausgeliefert. So können Sie die Seekarten auswählen, die am besten zu Ihren Navigationsgebieten und Ihren Präferenzen passen, z. B. Navionics, C-MAP oder die LightHouse-Karten von Raymarine.

Ist das Raymarine Element 9 HV mit einem Echolot ausgestattet?

Nein, das Raymarine Element 9 HV wird ohne Echolot geliefert. Sie müssen eine kompatible Sonde separat erwerben, in der Regel eine Sonde der HV-Serie (z. B. HV-100 oder HV-300T), um die HyperVision-Technologie vollumfänglich nutzen zu können.

Welche Montageoptionen sind für das Element 9 HV verfügbar?

Das Element 9 HV kann auf zwei Hauptarten montiert werden:

Trunnion-Mount: Ermöglicht die Installation auf einer ebenen Fläche mit verstellbarer Halterung. Flush-Mount: Für eine diskrete und bündige Integration in das Armaturenbrett oder die Konsole. Eine Montageschablone ist im Lieferumfang enthalten, um diese Installation zu erleichtern.

Welche Arten von Seekarten sind mit dem Raymarine Element 9 HV kompatibel?

Der Raymarine Element 9 HV ist mit mehreren Kartentypen kompatibel. Sie können Navionics-Karten, C-MAP-Karten und Raymarine LightHouse-Karten für die Navigation verwenden.

Welche Art von Sonde benötige ich für die Nutzung der HyperVision-Funktion?

Um die HyperVision-Technologie des Element 9 HV nutzen zu können, benötigen Sie eine Sonde der HyperVision (HV)-Serie von Raymarine. Gängige Modelle sind die Hecksonde HV-100 oder die Durchstecksonde HV-300T, die für die hohen Frequenzen von 1,2 MHz der HyperVision ausgelegt sind.

Ist der Bildschirm des Raymarine Element 9 HV berührungsempfindlich oder verfügt er über physische Tasten?

Der Bildschirm des Raymarine Element 9 HV ist ein 9-Zoll-Display, das hauptsächlich über physische Tasten bedient wird. Er ist für eine einfache und reaktionsschnelle Benutzeroberfläche konzipiert, ideal für den Einsatz auf See.
