Raymarine

M81203

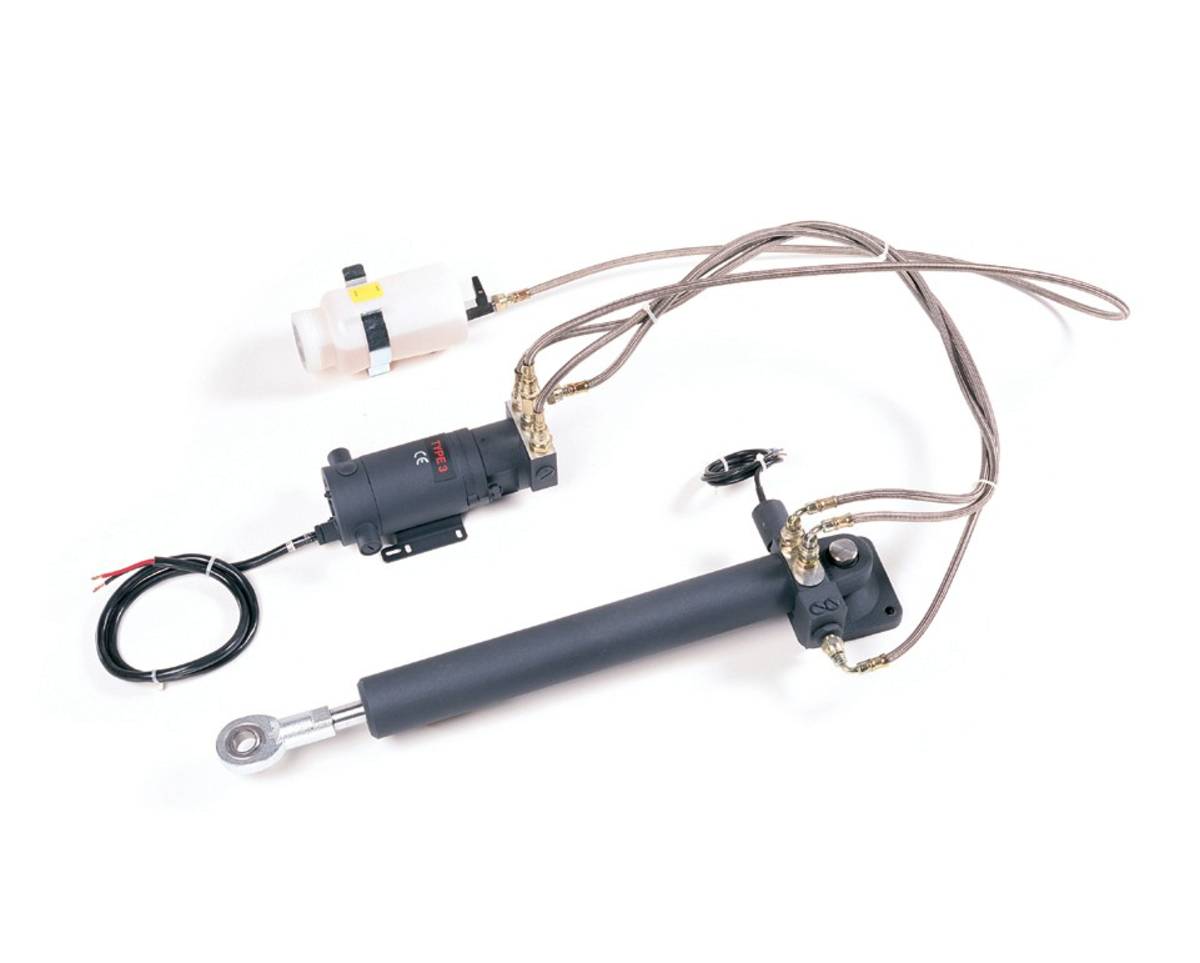

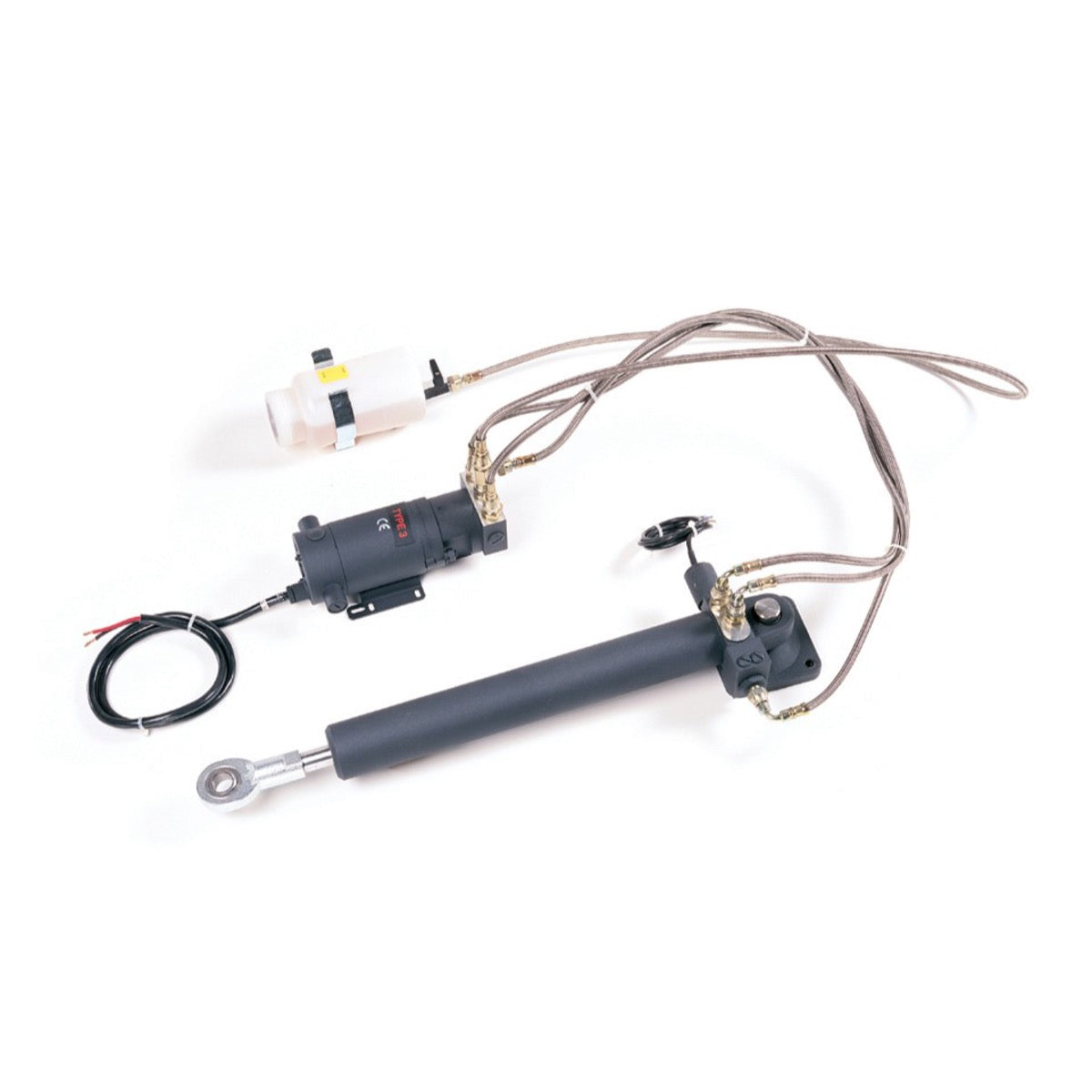

Hydraulische Linearantriebe Typ 3 - 24V

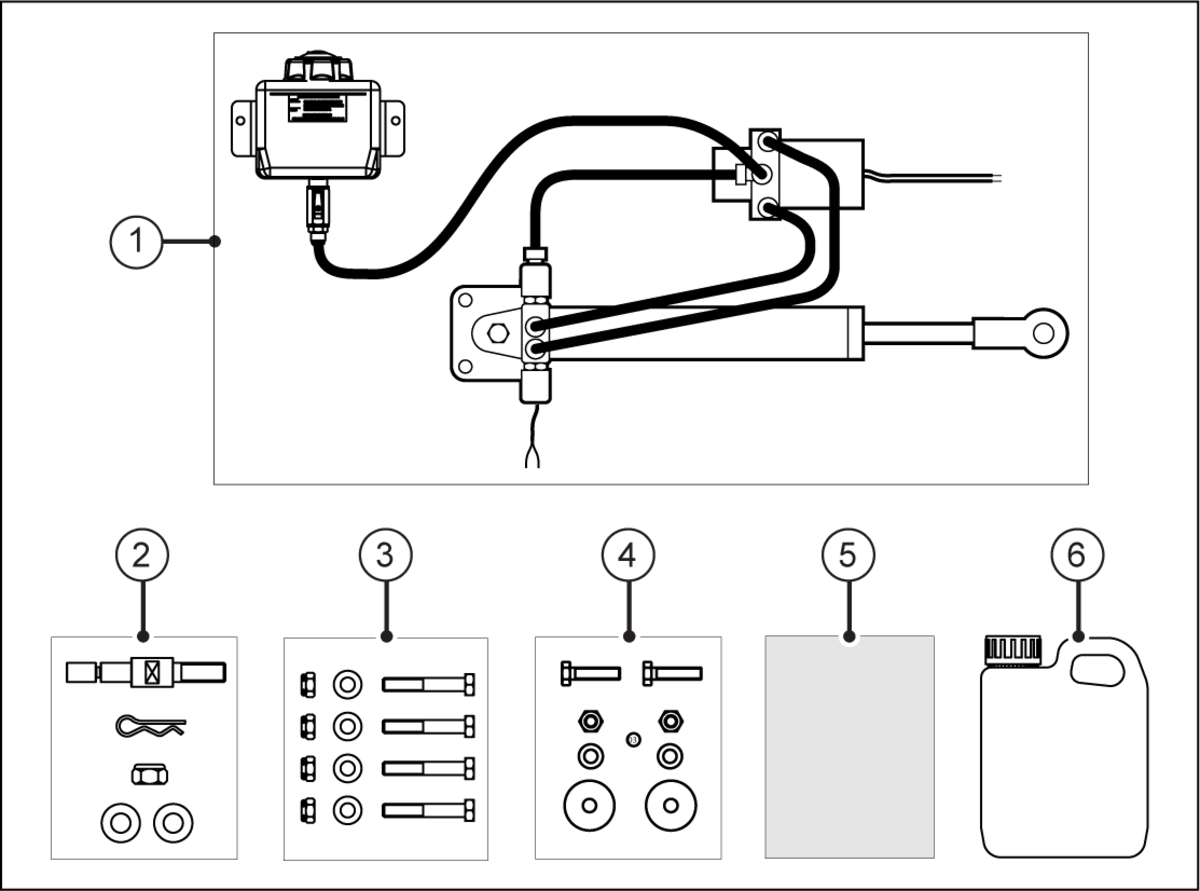

Entwickelt für Autopilot-Systeme von Schiffen mit hohem Kraftbedarf, ist der hydraulische Linearantrieb Raymarine Typ 3 (24V) M81203 ideal für Boote mit 24-Volt-Stromversorgung. Dieses Modell der Typ-3-Serie bietet eine höhere Leistung als die Typ-2-Antriebe und eignet sich für schwere Ruderlasten. Das Produkt umfasst den hydraulischen Linearantrieb, das zentrale Bauteil für eine zuverlässige Steuerung.

ListenpreisProfitarif nutzen

3.855,32€

3.855,32€ ~~4.530,00€~~

Steuer inbegriffen. Versand wird beim Bezahlvorgang berechnet.

Auf Lager

Kostenlose Lieferung an Abholstation ab 150€ in Frankreich
Abholung bei Skysat möglich

Individuelle Installation

Vertrauen Sie Skysat für die Installation Ihrer Ausrüstung an Bord

Angebot anfordern

Installateure in Ihrer Nähe

durch unser Netzwerk zertifizierter Installateure

Installateur finden

Service & Support

Wählen Sie eine zusätzliche Hilfe bei der Montage

Technische Daten

Maximaler Stromverbrauch	960 W
Typischer Stromverbrauch	600 W
Betriebsspannung	24
Betriebstemperatur	-15 bis 55 °C
Empfohlene Sicherungsgröße	40 A
Produktbreite	101
Produkthöhe	171
Produkttiefe	452
IP-Schutzart	IPX5
Magnetkompass-Sicherheitsabstand	100 cm
Montagetyp	Unter Deck, auf einer stabilen Struktur, verbunden mit dem Ruderhebel
Zertifizierungen	CE, IEC 60945
Displacement	1,6 L
Recommended Oil Type	Hydrauliköl mineralisch ISO VG 15 oder VG 22
Piston Rod Material	Edelstahl
Maximaler Schub	1000 kg
Aktuatortyp	Hydrauliklinearantrieb
Wendezeit	10–15 s
Rennen	250 mm
Montageschrauben enthalten	Nein
Montageausrichtung	Horizontal oder geneigt
Länge Ruderarm	250–300 mm
Maximaler Druck	70 bar
Bootsverdrängung	Bis zu 35 000 kg
Integrierter Ruderwinkelgeber	Nein
Steuermodi	Abhängig vom Kursrechner
Entriegelbar	Ja

Ausführliche Beschreibung

Der hydraulische Linearantrieb Typ 3 (24V) Raymarine M81203 ist für Autopilot-Systeme konzipiert, die eine hohe Schubkraft erfordern. Dieses Modell ist für maritime Installationen mit 24V-Stromversorgung ausgelegt, im Gegensatz zu seinem Pendant M81202, das mit 12V betrieben wird. Er unterscheidet sich von den Antrieben des Typs 2 (E12207 mit 12V und E12208 mit 24V) durch seine Fähigkeit, höhere Ruderlasten zu bewältigen, und eignet sich daher für größere Schiffe oder spezifische Anwendungen.

Integration und Leistung

Die Installation des M81203 erfordert eine extrem stabile Montagestruktur, die den auftretenden Schubkräften standhält. Absolute Sauberkeit ist bei der Handhabung hydraulischer Systeme essenziell, um die Funktion der Rückschlagventile sicherzustellen.

Technische Daten und Kompatibilität

Der hydraulische Linearantrieb Raymarine M81203 ist eine Schlüsseleinheit für Autopilot-Systeme der SPX-Serie. Er ist kompatibel mit verschiedenen Raymarine-Routenrechnern. Die SPX System Installationsanleitung (87072) und die SPX System Commissioning Instructions (81287) enthalten zusätzliche Informationen zur Integration. Präzise Abmessungen der Einheit sowie Befestigungspunkte sind in den technischen Zeichnungen des Installationshandbuchs für eine exakte Planung aufgeführt.

Dokumentationen

Type	Nom
	EN - Notice d'installation - Vérins linéaires hydrauliques type 3 - 24V
	DE - Technische Zeichnung
	DE - Technische Dokumentation
	FR - Notice d'installation - Vérins linéaires hydrauliques type 3 - 24V
	DE - Konformitätserklärung
	DE - Konformitätserklärung
	DE - Konformitätserklärung
	DE - Konformitätserklärung

Expertenmeinung

Pol CONIN

Digitalverantwortlicher

« Technische Analyse: Hydraulischer Linearantrieb Raymarine Typ 3 (24V) »

Der hydraulische Linearantrieb Raymarine M81203 stellt eine optimale Lösung für Eigner von Segelyachten und Yachten ab etwa 40–50 Fuß dar, die eine hohe Ruderkraft benötigen. Sein Typ-3-Design ist für erhebliche Ruderlasten ausgelegt, bei denen ein Typ-2-Antrieb an seine Grenzen stößt. Die Integration in ein 24-V-Bordnetz ist ein entscheidender Faktor bei der elektrischen Planung an Bord und richtet sich an Schiffe, die bereits mit dieser Spannung ausgestattet sind oder sich in einer umfassenden Modernisierung befinden.

Der kritische Punkt bei der Installation liegt in der Befestigung. Raymarine betont die Notwendigkeit einer "sehr stabilen" Montagestruktur – ein Aspekt, der oft unterschätzt wird und die Leistung sowie die Langlebigkeit des gesamten Autopilot-Systems beeinträchtigen kann. Es ist zwingend erforderlich, die Festigkeit des Ruderarmes oder des Ruderquadranten zu überprüfen und gegebenenfalls den Befestigungsbereich zu verstärken. Die Handhabung des Hydraulikkreislaufs erfordert absolute Sauberkeit, um Kontaminationen zu vermeiden, die die Leistung des Antriebs und die Zuverlässigkeit der Ventile sofort beeinträchtigen würden.

Hinweis: Dieses Modell ist nicht für kleinere Boote oder Systeme mit niedrigerer Ruderkraft geeignet. Eine falsche Dimensionierung führt zu vorzeitigem Verschleiß oder Systemausfällen.

Durabilité

Facilité d'installation

Rapport performance / prix

Zahlung und Sicherheit

Ihre Zahlungsinformationen und Daten werden sicher verarbeitet.

Hydraulische Linearantriebe Typ 3 - 24V

3.855,32€

3.855,32€ ~~4.530,00€~~

Häufig gestellte Fragen

Benötigen Sie Hilfe? Kontaktieren Sie uns

Welche Betriebsspannung ist für den hydraulischen Linearantrieb Raymarine M81203 erforderlich?

Der hydraulische Linearantrieb Raymarine M81203 ist für eine Betriebsspannung von 24 V ausgelegt. Es handelt sich um ein Modell vom Typ 3.

Welche Montageanforderungen gelten für die Installation des hydraulischen Linearantriebs M81203?

Die Installation des Linearantriebs M81203 erfordert eine sehr stabile Montagestruktur, die den auftretenden Schubkräften standhält. Es ist zwingend erforderlich, dass die Schiffsstruktur sowie der Ruderhebel oder das Ruderquadrant die Spitzenbelastungen der Schubkraft aufnehmen können. In manchen Fällen muss ein speziell verstärkter Rahmen für die Montage des Antriebs konstruiert werden.

Muss ich bei der Installation von Hydrauliksystemen auf besondere Sauberkeit achten?

Ja, absolute Sauberkeit ist bei der Handhabung von Hydrauliksystemen zwingend erforderlich. Schon kleinste Staubpartikel können die Rückschlagventile des Steuersystems blockieren, was zu Leistungsverlust führen und potenziell zu Ölaustritt führen kann.

Mit welchen Autopilot-Systemen ist dieser hydraulische Linearantrieb Raymarine M81203 kompatibel?

Der hydraulische Linearantrieb Raymarine M81203 ist eine Schlüssekomponente für die Autopilot-Systeme der SPX-Serie. Er ist mit verschiedenen Kursrechner-Einheiten von Raymarine kompatibel.

Was tun bei einem Defekt des hydraulischen Linearantriebs?

Bei einem Defekt ist der Antrieb mit einer Schnellauslösetaste (roter Lasche) ausgestattet. Ziehen Sie diese Lasche, um die R-Klammer zu lösen, und heben Sie dann die Antriebseinheit manuell von der Ruderachse und dem Steuergerät ab.

Worin besteht der Unterschied zwischen einem hydraulischen Linearstellantrieb vom Typ 3 und einem vom Typ 2?

Der hydraulische Linearstellantrieb vom Typ 3 (M81203) unterscheidet sich von den Stellantrieben vom Typ 2 (z. B. E12207 in 12 V oder E12208 in 24 V) durch seine Fähigkeit, höhere Ruderlasten zu bewältigen. Dadurch eignet er sich für größere Schiffe oder spezifische Anwendungen, die eine erhebliche Schubkraft erfordern.

Ist der Hydraulik-Zylinder M81203 konform mit den elektromagnetischen Verträglichkeitsnormen (EMV)?

Ja, Raymarine-Geräte und -Zubehör, einschließlich des Zylinders M81203, entsprechen den für die marine Freizeitschifffahrt geltenden elektromagnetischen Verträglichkeitsvorschriften (EMV). Eine korrekte Installation ist erforderlich, um die EMV-Leistung nicht zu beeinträchtigen.

Wie kann ich eine erweiterte Garantie für dieses Raymarine-Produkt erhalten?

Raymarine empfiehlt eine zertifizierte Installation durch einen autorisierten Raymarine-Fachhändler. Eine zertifizierte Installation ermöglicht die Inanspruchnahme einer erweiterten Garantie. Für weitere Details wenden Sie sich bitte an Ihren Raymarine-Händler und konsultieren Sie das separate, mit dem Produkt gelieferte Garantiedokument.
