Pack 2 sondes traversantes Inox 12° babord / tribord RVM-412, direct AXIOM2 et RVM1600 (2 x 2m, cable Y et extension 8m )

Kostenlose Lieferung an Abholstation ab 150€ in Frankreich
Abholung bei Skysat möglich

Individuelle Installation

Vertrauen Sie Skysat für die Installation Ihrer Ausrüstung an Bord

Angebot anfordern

Installateure in Ihrer Nähe

durch unser Netzwerk zertifizierter Installateure

Installateur finden

Service & Support

Wählen Sie eine zusätzliche Hilfe bei der Montage

Speichern Sie 13%

Raymarine

T70543

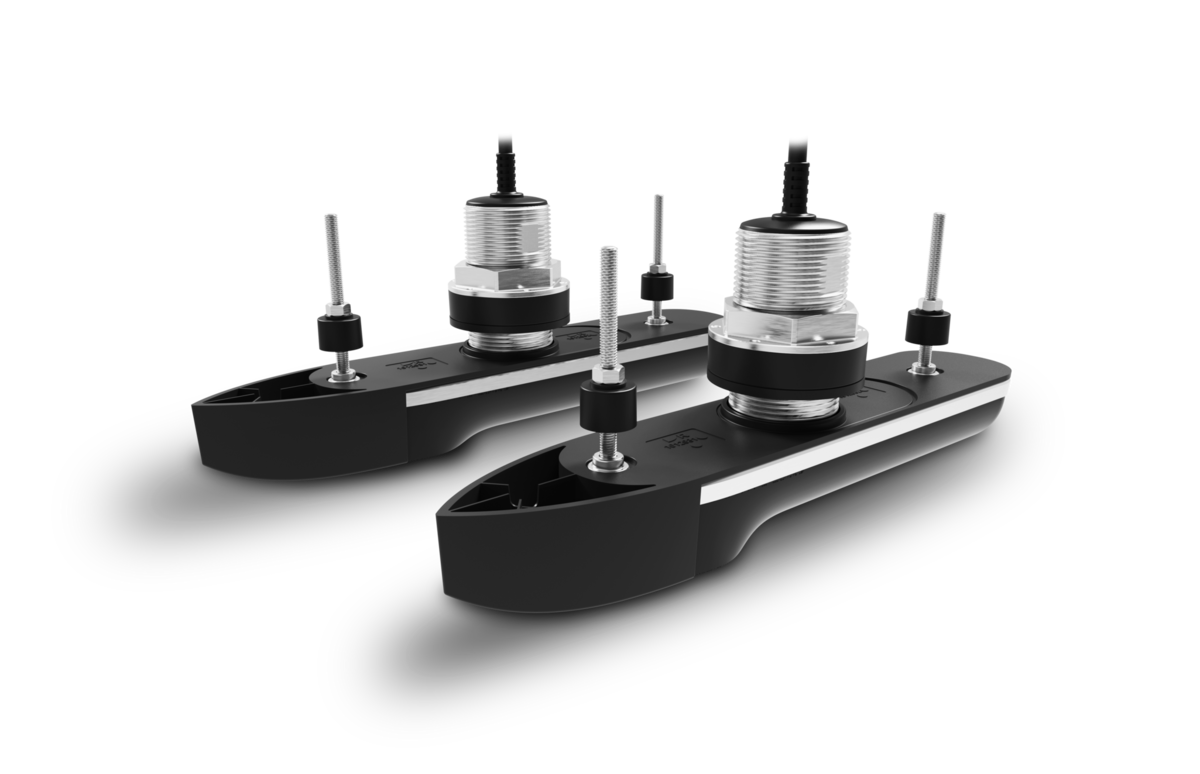

Pack mit 2 Durchstech-Sonden aus Edelstahl 12° Backbord / Steuerbord RVM-412, direkt AXIOM2 und RVM1600 (2 x 2 m, Kabel Y und Verlängerung 8 m)

Für Rümpfe mit starkem Rollverhalten konzipiert, optimiert das Raymarine RVM-412-Paket die Sonar-Leistung von RealVision Max 3D. Die beiden durchgehenden Edelstahl-Sonden mit 12° Öffnungswinkel bieten eine Backbord-/Steuerbord-Abdeckung für präzise Unterwasserbilder. Die Integration erfolgt direkt in die AXIOM2-Displays und das RVM1600-Modul. Das Paket enthält zwei RVM-412-Sonden (2 x 2 m), ein Y-Kabel und eine 8-m-Erweiterung.

Angle: 12 Grad

12 Grad 20 Grad

ListenpreisProfitarif nutzen

2.580,38€

2.580,38€ ~~2.994,00€~~

Steuer inbegriffen. Versand wird beim Bezahlvorgang berechnet.

Auf Lager

Kostenlose Lieferung an Abholstation ab 150€ in Frankreich
Abholung bei Skysat möglich

Individuelle Installation

Vertrauen Sie Skysat für die Installation Ihrer Ausrüstung an Bord

Angebot anfordern

Installateure in Ihrer Nähe

durch unser Netzwerk zertifizierter Installateure

Installateur finden

Service & Support

Wählen Sie eine zusätzliche Hilfe bei der Montage

Technische Daten

Unterstützte Gebertechnologien	RealVision Max 3D, DownVision, SideVision, CHIRP Hochfrequenz
Betriebsspannung	12 V
Echolot-Frequenzen	CHIRP Hochfrequenz (200 kHz), RealVision Max 3D, DownVision, SideVision
Betriebstemperatur	-2 °C bis +55 °C
Maximale Lesetiefe	365.0
Gebermaterial	Edelstahl
Geberanschluss-Typ	Raymarine-eigener Steckverbinder
Kabellänge	10.0
Produktbreite	79,64 mm
Integrierter Temperatursensor	Ja
Produkthöhe	223,70 mm
Kompatible Displays	Raymarine AXIOM2 Pro RVM, Raymarine AXIOM2 XL, Raymarine AXIOM2, Raymarine RVM1600, Raymarine AXIOM Pro RVX, Raymarine AXIOM Pro RV, Raymarine AXIOM+ RV, Raymarine AXIOM RV
Produkttiefe	424,69 mm
IP-Schutzart	IPX8
Magnetkompass-Sicherheitsabstand	50
Montagetyp	Durchgehend
Zertifizierungen	CE
Temperaturmessbereich	-2 °C bis +55 °C
Abdeckungswinkel	Variabel (Neigung 12° für Rümpfe mit 5–15° V-Neigung, Abdeckung 180° für SideVision/DownVision)
Integrierter Geschwindigkeitssensor	Nein
Benutzerstufe	Fachhändler
Garantie	2.0

Ausführliche Beschreibung

Entwickelt für Rümpfe mit starkem Rollwinkel (8–15°), ist das Raymarine RVM-412-Pack (Referenz T70543) eine Lösung mit Durchstech-Sonden aus Edelstahl für die Navigationssysteme Raymarine AXIOM2 und das Sonarmodul RVM1600. Das Pack enthält zwei RVM-412-Sonden, die speziell mit 12° Neigung für Backbord- und Steuerbordmontage ausgeführt sind. Dadurch wird die Leistung des Sonars RealVision Max 3D auf Booten optimiert, deren Rumpf-V-Form die Signalqualität sonst beeinträchtigen könnte.

Technologie Sonar RealVision Max 3D

Die RVM-412-Sonden nutzen die RealVision Max 3D-Technologie und bieten detaillierte, dreidimensionale Unterwasserbilder. Diese Funktion ermöglicht es Nutzern, Meeresbodenstrukturen, Fische und versunkene Objekte mit verbesserter Klarheit zu erkennen – entscheidend für Fischerei und Navigation in komplexen Gewässern. Die Backbord-/Steuerbord-Positionierung der Wandler sorgt für eine konsistente SideVision- und DownVision-Abdeckung ohne tote Zonen, selbst bei Rümpfen mit starkem Rollwinkel. Die Sonden bestehen aus Edelstahl, einem Material, das für anspruchsvolle Meeresumgebungen geeignet ist.

Integration und Kompatibilität

Das RVM-412-Pack ist direkt kompatibel mit den Multifunktionsdisplays der Raymarine AXIOM2-Serie sowie mit dem Sonarmodul RVM1600. Diese nahtlose Integration in das Raymarine LightHouse 4-Ökosystem gewährleistet einfache Installation und Konfiguration, einschließlich der Kalibrierung des AHRS (Attitude and Heading Reference System) von RealVision für eine präzise Sonarbildstabilisierung. Das Pack enthält ein vollständiges Kabelset: zwei 2-Meter-Sondenkabel, ein Y-Kabel zur kombinierten Verbindung beider Wandler sowie eine 8-Meter-Verlängerung für flexible Installationen auf Booten unterschiedlicher Größe. Diese Lösung stellt eine Alternative zu Monoblock-Sonden oder Heckmontagen dar und bietet überlegene Leistung für Anwendungen, die eine optimierte 3D-Ansicht auf spezifischen Rümpfen erfordern.

Dokumentationen

Type	Nom
	FR - Manuel d'utilisation - Pack 2 sondes traversantes Inox 12° babord / tribord RVM-412, direct AXIOM2 et RVM1600 (2 x 2m, cable Y et extension 8m )
	EN - Plan technique - Pack 2 sondes traversantes Inox 12° babord / tribord RVM-412, direct AXIOM2 et RVM1600 (2 x 2m, cable Y et extension 8m )
	DE - Technische Zeichnung - Pack 2 durchgehende Edelstahl-Sonden 12° Backbord / Steuerbord RVM-412, direkt AXIOM2 und RVM1600 (2 x 2 m, Kabel Y und Verlängerung 8 m)
	DE - Technische Zeichnung - Pack 2 Durchstech-Sonden Edelstahl 12° Backbord / Steuerbord RVM-412, direkt AXIOM2 und RVM1600 (2 x 2 m, Kabel Y und Verlängerung 8 m)
	EN - Plan technique - Pack 2 sondes traversantes Inox 12° babord / tribord RVM-412, direct AXIOM2 et RVM1600 (2 x 2m, cable Y et extension 8m )
	DE - Technische Zeichnung - Pack 2 Durchstechsonden Edelstahl 12° Backbord / Steuerbord RVM-412, direkt AXIOM2 und RVM1600 (2 x 2 m, Kabel Y und Verlängerung 8 m)

Expertenmeinung

Pol CONIN

Digitalverantwortlicher

« RealVision Max 3D auf tiefgehenden Rümpfen: Der Nutzen der RVM-412-Sonden »

Das Raymarine RVM-412-Doppelpack an durchgehenden Sonden ist eine technische Lösung für Eigner von Schiffen mit V-förmigem Rumpf, wie sie typischerweise bei Sportfischbooten oder schnellen Cruisern zu finden sind. Sein Nutzen liegt in der Fähigkeit, eine optimale RealVision Max 3D-Bildqualität zu gewährleisten – einschließlich der SideVision- und DownVision-Funktionen – wo eine einzelne Sonde aufgrund des Rumpfwinkels eine unvollständige oder verzerrte Abdeckung liefern würde. Die Doppeltransducer-Konstruktion mit 12° Neigung nach Backbord und Steuerbord stellt sicher, dass die Sonarstrahlen korrekt zum Meeresboden ausgerichtet sind und so die Detektion von Strukturen und Zielen maximiert wird.

Die Installation dieser durchgehenden Sonden erfordert marine-spezifische Schlosserarbeiten, einschließlich des Bohrens von zwei Öffnungen im Rumpf. Bei Sandwich-Rümpfen ist besondere Sorgfalt erforderlich, um die Kernmaterialien abzudichten und Wassereintritt zu verhindern. Das Paket wird mit einer vollständigen Verkabelung geliefert, inklusive Y-Kabel und 8-Meter-Verlängerung, was die physische Integration in AXIOM2- oder RVM1600-Systeme vereinfacht. Für die volle Nutzung der 3D-Bildstabilisierung ist eine AHRS-Kalibrierung zwingend erforderlich. Dieses Modell ist ausschließlich für Raymarine RealVision Max-Systeme konzipiert und nicht für den Einsatz mit Drittanbieter-Sonar-Modulen geeignet. Die Installation auf flachen Rümpfen oder Booten, bei denen Monoblock-Transducer oder Heckmontagen weniger invasiv und ausreichend wären, wird nicht empfohlen.

Durabilité

Facilité d'installation

Rapport performance / prix

Zahlung und Sicherheit

Ihre Zahlungsinformationen und Daten werden sicher verarbeitet.

Pack mit 2 Durchstech-Sonden aus Edelstahl 12° Backbord / Steuerbord RVM-412, direkt AXIOM2 und RVM1600 (2 x 2 m, Kabel Y und Verlängerung 8 m)

2.580,38€

2.580,38€ ~~2.994,00€~~

Häufig gestellte Fragen

Benötigen Sie Hilfe? Kontaktieren Sie uns

Was ist die Hauptfunktion des Raymarine RVM-412-Sondenpakets?

Das Raymarine RVM-412-Sondenpaket ist für detaillierte und dreidimensionale Unterwasserabbildung mit der RealVision Max 3D-Technologie konzipiert. Es ermöglicht die Visualisierung der Meeresbodenstruktur, von Fischen und versunkenen Objekten mit verbesserter Klarheit, was für Fischerei und Navigation entscheidend ist.

Welche spezifischen Merkmale haben die im Paket enthaltenen RVM-412-Sonden?

Die RVM-412-Sonden sind durchgehende Edelstahlsonden mit einer spezifischen Neigung von 12°. Sie sind für die Installation an Backbord und Steuerbord ausgelegt und optimieren die Leistung des RealVision Max 3D-Sonars bei Rümpfen mit großem Schwingwinkel (zwischen 8 und 15°).

Welche Sonartechnologie wird in den RVM-412-Sonden eingesetzt?

Die RVM-412-Sonden nutzen die Sonar RealVision Max 3D-Technologie. Diese Technologie liefert eine dreidimensionale Unterwasserabbildung und ermöglicht eine detaillierte Darstellung des Meeresbodens sowie von unter Wasser befindlichen Objekten.

Warum enthält dieses Set zwei Sonden (Backbord/Steuerbord)?

Die Nutzung von zwei Sonden – eine für Backbord und eine für Steuerbord – gewährleistet eine konsistente SideVision- und DownVision-Abdeckung ohne tote Winkel. Diese Konfiguration ist besonders vorteilhaft bei Rümpfen mit signifikantem Abfallwinkel und sichert eine optimale Signalqualität.

Aus welchem Material bestehen die RVM-412-Sonden?

Die RVM-412-Sonden sind aus Edelstahl gefertigt – ein robustes Material, das für anspruchsvolle marine Umgebungen geeignet ist.

Für welche Rumpftypen ist dieses Sonar-Set am besten geeignet?

Dieses Set ist speziell für Rümpfe mit starkem V-Spreizwinkel zwischen 8 und 15° ausgelegt. Die 12°-Neigung der Sonden ist für diese Rumpftypen optimiert.

Enthält das RVM-412-Paket die für die Installation erforderlichen Kabel?

Ja, das RVM-412-Paket enthält eine vollständige Verkabelung: zwei 2 Meter lange Kabel für die Sensoren, ein Y-Kabel zur kombinierten Verbindung beider Wandler sowie eine 8 Meter lange Verlängerung.

Mit welchen Multifunktionsdisplays von Raymarine sind die RVM-412-Sonden kompatibel?

Die RVM-412-Sonden sind direkt kompatibel mit den Multifunktionsdisplays der Raymarine AXIOM2-Serie.

Kann dieses Sondenset mit einem externen Echolot-Modul verwendet werden?

Ja, das RVM-412-Sondenset ist mit dem Raymarine-Echolotmodul RVM1600 kompatibel.

Sind die RVM-412-Sonden mit dem Betriebssystem LightHouse von Raymarine kompatibel?

Ja, die RVM-412-Sonden lassen sich nahtlos in das LightHouse-4-Ökosystem von Raymarine integrieren. Installation und Konfiguration sind einfach und unkompliziert.

Gibt es spezifische Softwareanforderungen für die Nutzung dieses Sensorsets mit einem AXIOM2?

Das Set ist für die Integration in das LightHouse 4-Ökosystem konzipiert. Es wird empfohlen, sicherzustellen, dass Ihr AXIOM2-Bildschirm oder RVM1600-Modul die neueste LightHouse-Softwareversion für eine optimale Leistung aufweist.

Welche Art der Kalibrierung ist nach der Installation der RVM-412-Sonden erforderlich?

Nach der Installation ist eine AHRS-Kalibrierung (Attitude and Heading Reference System) von RealVision erforderlich. Diese Kalibrierung stellt eine präzise Bildstabilisierung des Sonarbildes für eine optimale Darstellung sicher.

Welche Werkzeuge werden in der Regel für die Installation von Durchsteck-Sonden benötigt?

Typische Werkzeuge für die Installation von Durchsteck-Sonden sind eine Bohrmaschine, passende Bohrer für das Durchbohren des Rumpfes, Schraubenschlüssel, Marine-Dichtmasse und Reinigungsmittel. Detaillierte Anweisungen finden sich im Installationshandbuch.

Wie bereitet man den Rumpf für die Installation der Durchflusssonden RVM-412 vor?

Die Installation erfordert das Bohren von Löchern im Rumpf. Bei GFK-Rümpfen mit Sandwichkonstruktion sind besondere Maßnahmen erforderlich, um den Kern zu versiegeln und Wassereintritt zu verhindern. Die Positionierung und das Bohren müssen strikt nach Herstellerangaben erfolgen.

Darf man Antifouling auf die Sonden RVM-412 auftragen?

Ja, es ist möglich, Antifouling auf die Sonden aufzutragen. Dabei müssen unbedingt kompatible Produkte verwendet und die Herstellerempfehlungen beachtet werden, um die Leistung des Transducers nicht zu beeinträchtigen.

Wie lang sind die im Paket enthaltenen Echolot-Kabel?

Das Paket enthält zwei Echolot-Kabel mit je 2 Metern Länge, ein Y-Kabel und eine 8-Meter-Verlängerung, was eine flexible Gesamtlänge für die Installation bietet.

Wie erfolgt die Verbindung beider Sonden mit dem System?

Die beiden 2-Meter-Sonden werden über ein im Lieferumfang enthaltenes Y-Kabel angeschlossen. Dieses Y-Kabel kombiniert die Signale beider Wandler, bevor sie über die 8-Meter-Verlängerung zum Display oder zum Echolot-Modul weitergeleitet werden.

Gibt es Empfehlungen zur Kabelführung bei Echolot-Sensoren?

Ja, es wird empfohlen, die allgemeinen Richtlinien für die Verkabelung von Marinegeräten zu beachten, insbesondere bei der Kabelführung, dem Schutz vor mechanischen Belastungen und der Abschirmung zur Vermeidung elektromagnetischer Störungen (EMV).

Wie kann ich nach der Installation die korrekte Funktion der Sonden überprüfen?

Nach der Installation wird empfohlen, den Wandler zu testen und die AHRS RealVision-Kalibrierung durchzuführen. Die Bedienungsanleitung des LightHouse 4-Systems enthält Anweisungen zur Überprüfung der Sonardaten und zur Fehlerbehebung.

Wie wichtig ist die 12°-Neigung der Echolotsonden?

Die 12°-Neigung der Echolotsonden ist entscheidend, um den Tiefenwinkel (V) des Rumpfes auszugleichen. Dadurch wird sichergestellt, dass der Schallkegel auch bei stehendem oder fahrendem Boot senkrecht zum Meeresboden ausgerichtet bleibt und so ein präzises, stabilisiertes Sonarbild erzeugt wird.
