Raymarine

T70075

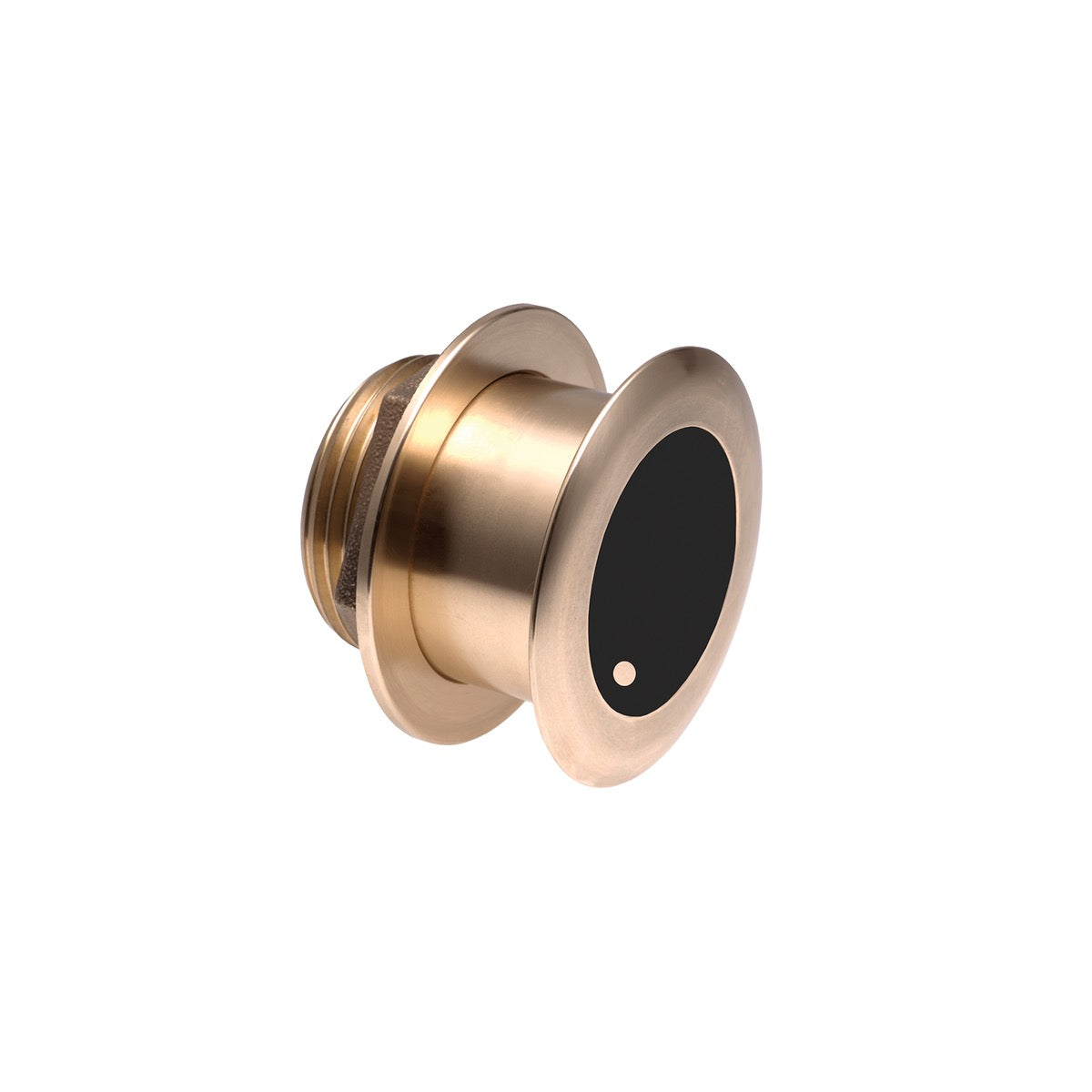

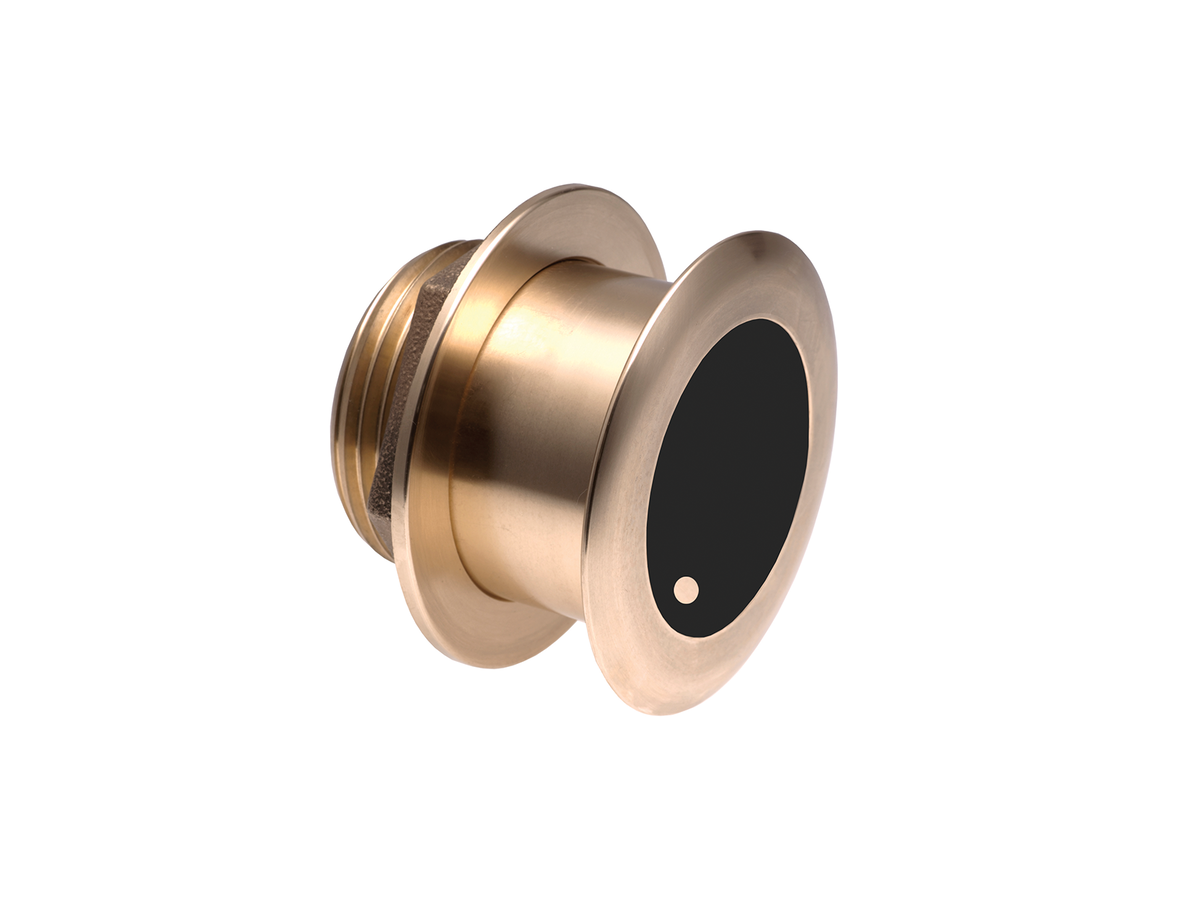

Pack mit zwei Durchstech-Echoloten B175 D/T Low-High 20°

Das Raymarine T70075-Paket enthält zwei B175 D/T-Traversensonden mit 20° Neigung, die CHIRP Low- und High-Funktionen für präzise Tiefen- und Temperaturmessungen bieten. Entwickelt für Rümpfe mit einem Driftwinkel von 16 bis 24 Grad, gewährleistet dieses Paket eine optimale Abdeckung des Meeresbodens. Es umfasst die Sonden B175 D/T Low und B175 D/T High inklusive Montagemuttern und -scheiben für die Traversenmontage.

ListenpreisProfitarif nutzen

3.422,82€

3.422,82€ ~~3.750,00€~~

Steuer inbegriffen. Versand wird beim Bezahlvorgang berechnet.

Auf Lager

Kostenlose Lieferung an Abholstation ab 150€ in Frankreich
Abholung bei Skysat möglich

Individuelle Installation

Vertrauen Sie Skysat für die Installation Ihrer Ausrüstung an Bord

Angebot anfordern

Installateure in Ihrer Nähe

durch unser Netzwerk zertifizierter Installateure

Installateur finden

Service & Support

Wählen Sie eine zusätzliche Hilfe bei der Montage

Technische Daten

Unterstützte Gebertechnologien	CHIRP
Betriebsspannung	12 V DC
Echolot-Frequenzen	40–60 (niedrig), 130–210 (hoch)
Betriebstemperatur	-15 bis 55
Spitzenleistung	8000.0
Maximale Lesetiefe	900.0
Gebermaterial	Bronze
Geberanschluss-Typ	Raymarine 9-polig
Kabellänge	10.0
Produktbreite	70
Integrierter Temperatursensor	Ja
Produkthöhe	56 mm
Kompatible Displays	Multifunktionsdisplays von Raymarine, kompatibel mit CHIRP (Axiom, Element, eS/gS mit Sonde-Modul CP470/CP570)
IP-Schutzart	IPX7
Kabellose Konnektivität	Nein
Magnetkompass-Sicherheitsabstand	30
Montagetyp	Durchsteckantenne
Zertifizierungen	CE
Temperaturmessbereich	-10 bis 40
Abdeckungswinkel	Variabel, ca. 16–25 (High) und 16–24 (Low)
Hohe CHIRP-Frequenz	130–210
Niedrige CHIRP-Frequenz	40–60
Angelart	Meer, Schleppleine
Integrierter Geschwindigkeitssensor	Nein
Benutzerstufe	Experte
Garantie	2.0

Ausführliche Beschreibung

Das Pack mit zwei Durchstech-Echoloten B175 D/T Low-High 20° von Raymarine (Bestellnummer T70075) ist für Segler und Profis konzipiert, die eine detaillierte Unterwassererkennung benötigen. Das System besteht aus zwei Transducern B175, wobei einer im Niedrigfrequenzbereich (Low CHIRP) und der andere im Hochfrequenzbereich (High CHIRP) arbeitet. Diese Zweifrequenz-Konfiguration ermöglicht eine erweiterte Abdeckung: Der Low-CHIRP-Bereich optimiert die Erkennung in tiefen Gewässern, während der High-CHIRP-Bereich in flacheren Gewässern eine höhere Auflösung von Zielen und Meeresbodenstrukturen bietet.

CHIRP-Technologie und Neigungswinkel

Jeder Echolot-Transducer B175 nutzt die CHIRP-Technologie, die ein breites Frequenzspektrum scannt, um klarere Echosignale und eine bessere Zieltrennung zu erzielen. Die Bezeichnung "D/T" steht für die Fähigkeit, gleichzeitig die Wassertiefe und die Wassertemperatur zu messen. Der Neigungswinkel von 20° ist speziell für Rümpfe mit einem Deadrise-Winkel zwischen 16° und 24° ausgelegt. Diese interne Neigung stellt sicher, dass der Schallkegel des Transducers senkrecht zum Meeresboden ausgerichtet ist, wodurch die Rumpfform kompensiert wird und optimale Leistungen ohne komplexe externe Kompensationsblöcke erreicht werden.

Positionierung und Integration

Dieses Pack gilt als fortschrittliche Lösung für CHIRP-kompatible Echolot-Systeme von Raymarine. Im Vergleich zu Festfrequenz-Transducern oder Einzelfrequenz-Modellen bietet die Low-High-CHIRP-Kombination eine erhöhte Vielseitigkeit für verschiedene Angel- oder Navigationsumgebungen. Die Durchstech-Montage minimiert die Exposition gegenüber Turbulenzen und sorgt für stabile Messwerte – selbst bei hohen Geschwindigkeiten – und hebt sich damit von Heckmontage-Lösungen ab. Das Pack T70075 ist eine Option für Nutzer, die ihre Erkennungsfähigkeiten mit einer robusten und leistungsstarken Integration maximieren möchten.

Expertenmeinung

Pol CONIN

Digitalverantwortlicher

« Technische Analyse: Raymarine B175 D/T Low-High 20° Durchstech-Sonden »

Das Raymarine-Pack mit den durchstechenden B175 D/T Low-High 20°-Sonden ist eine ausgereifte technische Lösung für anspruchsvolle Segler und Angler. Die Integration von zwei CHIRP-Transducern – einer im Low-Band und einer im High-Band – bietet eine Detektionsflexibilität, die mit einer einzelnen Frequenz nicht erreichbar ist. Das Low-Band eignet sich besonders für die Kartierung tiefer Meeresböden und die Detektion großer Fische, während das High-Band bei der Zielunterscheidung und der Darstellung von Strukturen in flacheren Gewässern überzeugt, was für Küsten- oder Binnenfischerei essenziell ist.

Der interne Neigungswinkel von 20° ist ein entscheidendes Merkmal, das die Installation an Rümpfen mit signifikanter Abdrift (zwischen 16° und 24°) vereinfacht. Dadurch entfällt die Notwendigkeit eines externen Fairing-Blocks, was den hydrodynamischen Widerstand reduziert. Allerdings erfordert die Positionierung eine sorgfältige Planung, um Turbulenzen zu vermeiden und eine perfekte Abdichtung beim Durchbohren des Rumpfes zu gewährleisten. Diese Installationsart ist in der Regel Schiffen vorbehalten, bei denen Leistung und Langlebigkeit Priorität haben und eine Bearbeitung des Rumpfes möglich ist. Bei Rümpfen mit abweichendem Abdriftwinkel sollten die Versionen mit 0° oder 12° Neigung gewählt oder auf Heckmontage-Transducer ausgewichen werden, falls die Installationsbedingungen zu restriktiv sind.

Dieses Pack eignet sich besonders für mittelgroße bis große Boote (Regattakreuzer, Sportfischboote), die zuverlässige und präzise Sonardaten über einen breiten Tiefen- und Bedingungsbereich benötigen. Die Investition in diese Sonde lohnt sich durch die hochwertigen Informationen, die sie an ein kompatibles CHIRP-Sonargerät liefert. Dies ermöglicht ein besseres Verständnis der Unterwasserumgebung und eine fundiertere Navigation.

Durabilité

Facilité d'installation

Rapport performance / prix

Zahlung und Sicherheit

Ihre Zahlungsinformationen und Daten werden sicher verarbeitet.

Pack mit zwei Durchstech-Echoloten B175 D/T Low-High 20°

3.422,82€

3.422,82€ ~~3.750,00€~~

Häufig gestellte Fragen

Benötigen Sie Hilfe? Kontaktieren Sie uns

Was bedeutet die Bezeichnung "Low-High 20°" für dieses Sonden-Set?

Die Bezeichnung "Low-High 20°" setzt sich wie folgt zusammen:

Low-High: Gibt an, dass das Set zwei separate Sonden enthält. Eine ist für niedrige Frequenzen (Low CHIRP) optimiert, um eine bessere Durchdringung in tiefem Wasser zu erreichen, die andere für hohe Frequenzen (High CHIRP) mit höherer Auflösung für die Erkennung von Zielen und Strukturen in flacherem Wasser.

20°: Bezieht sich auf den internen Neigungswinkel (Tilt) der Sonde. Dieser Winkel gleicht den Kielneigungswinkel (Deadrise) des Bootsrumpfes aus, insbesondere für Rümpfe mit einem Deadrise zwischen 16 und 24 Grad. Dadurch wird sichergestellt, dass der Schallkegel des Transducers senkrecht zum Meeresboden ausgerichtet ist, was optimale Leistungen ohne externe Kompensationsblöcke ermöglicht.

Welche Vorteile bietet die CHIRP-Technologie, die in diesen Raymarine-Echoloten verwendet wird?

Die CHIRP-Technologie (Compressed High-Intensity Radiated Pulse) bietet gegenüber herkömmlichen Echoloten mit fester Frequenz mehrere signifikante Vorteile:

Bessere Zieltrennung: Ermöglicht eine klarere Unterscheidung einzelner Fische oder nahe beieinander liegender Objekte.Verbesserte Klarheit: Die Echosignale sind präziser, was ein detaillierteres Bild des Meeresbodens und unterwasserliegender Strukturen liefert.Größere Tiefe: Fähigkeit, den Meeresboden und Ziele in größeren Tiefen zu erfassen.Weniger Störgeräusche: Reduziert Interferenzen und Rauschen für eine saubere Anzeige.

Welche spezifische Funktion hat jeder Sensor (Low CHIRP und High CHIRP) in diesem Set?

Das Set enthält zwei Sensoren für eine optimale Abdeckung und maximale Vielseitigkeit:

Der Low-CHIRP-Sensor arbeitet mit niedrigen Frequenzbändern. Er eignet sich ideal für die Detektion in tiefem Wasser, bietet eine hervorragende Durchdringung und kann den Meeresboden auch in großer Tiefe verfolgen. Zudem ist er sehr effektiv zur Identifizierung von Thermoklinen.

Der High-CHIRP-Sensor nutzt höhere Frequenzbänder. Er ist besonders gut für die Detektion in flachem Wasser geeignet und liefert eine überlegene Zielauflösung, was entscheidend ist, um einzelne Fische, Bodenstrukturen und Details von Wracks zu unterscheiden.

Ist mein Boot mit dem 20-Grad-Neigungswinkel dieser Durchschallungssonden kompatibel?

Diese Durchschallungssonden B175 mit einem Neigungswinkel von 20 Grad sind speziell für Bootsrümpfe mit einem Deadrise-Winkel (Decksneigung) zwischen 16 und 24 Grad ausgelegt. Es ist entscheidend, den Deadrise-Winkel Ihres Rumpfes zu kennen, um sicherzustellen, dass der Schallkegel des Transducers senkrecht zum Boden ausgerichtet ist. Eine Installation auf einem Rumpf mit einem Deadrise-Winkel außerhalb dieses Bereichs könnte zu suboptimalen Echolot-Leistungen führen. Diese Information finden Sie in der Regel in den technischen Daten Ihres Bootes oder durch eine Messung.

Was bedeutet die Bezeichnung "D/T" im Namen der B175-Sonden?

Die Bezeichnung "D/T" gibt an, dass die Sonden zwei wichtige Datentypen gleichzeitig messen und übertragen können:

D für Tiefe (Depth): Die Hauptfunktion der Sonde zur Messung des Abstands zwischen dem Wandler und dem Meeresboden.T für Temperatur (Temperature): Die Fähigkeit, die Wassertemperatur am Standort der Sonde zu messen.Diese Informationen sind essenziell für die Navigation, das Angeln und das Verständnis der Meeresbedingungen.

Mit welchen Raymarine-Geräten sind diese B175-Traversensonar kompatibel?

Diese Sonden sind für die Kompatibilität mit Raymarine-Sonarsystemen ausgelegt, die CHIRP-Technologie unterstützen. Dies umfasst in der Regel Multifunktionsdisplays und aktuelle Sonarmodule von Raymarine. Zur genauen Kompatibilitätsprüfung sollte sichergestellt werden, dass Ihr Raymarine-Gerät über ein integriertes oder externes CHIRP-Sonarmodul verfügt, das CHIRP-Breitbandsonden verarbeiten kann.

Welche Vorteile bietet eine Einbauweise mit durchgehender Sonde im Vergleich zu anderen Methoden?

Die durchgehende Installation, bei der der Sensor durch den Rumpf des Bootes montiert wird, bietet mehrere entscheidende Vorteile:

Optimale Leistung: Der Wandler steht in direktem Kontakt mit dem Wasser, wodurch Turbulenzen und Störungen minimiert werden und präzisere Messwerte auch bei hoher Geschwindigkeit möglich sind.Stabilität des Signals: Weniger anfällig für Luftblasen oder Wasserverwirbelungen, die bei Heckmontagen häufig auftreten.Externer Neigungsausgleich entfällt: Der interne Neigungswinkel von 20 Grad gleicht den Rumpfneigungswinkel aus und macht sperrige externe Kompensationsblöcke überflüssig.Haltbarkeit: Weniger anfällig für Stöße oder versehentliche Beschädigungen als Heckmontagen.

Enthält das T70075-Paket Kabel oder Montagezubehör?

Das T70075-Paket enthält speziell zwei durchgehende B175-D/T-Transducer. Einer ist ein Low-CHIRP-Transducer und der andere ein High-CHIRP-Transducer, beide mit einem internen Neigungswinkel von 20 Grad und der Fähigkeit, Tiefe und Temperatur zu messen. Die notwendigen Anschlusskabel zur Verbindung der Sonden mit Ihrem Raymarine-System sind in die Transducer integriert, und das Standard-Befestigungsmaterial für die durchgehende Installation ist enthalten.
