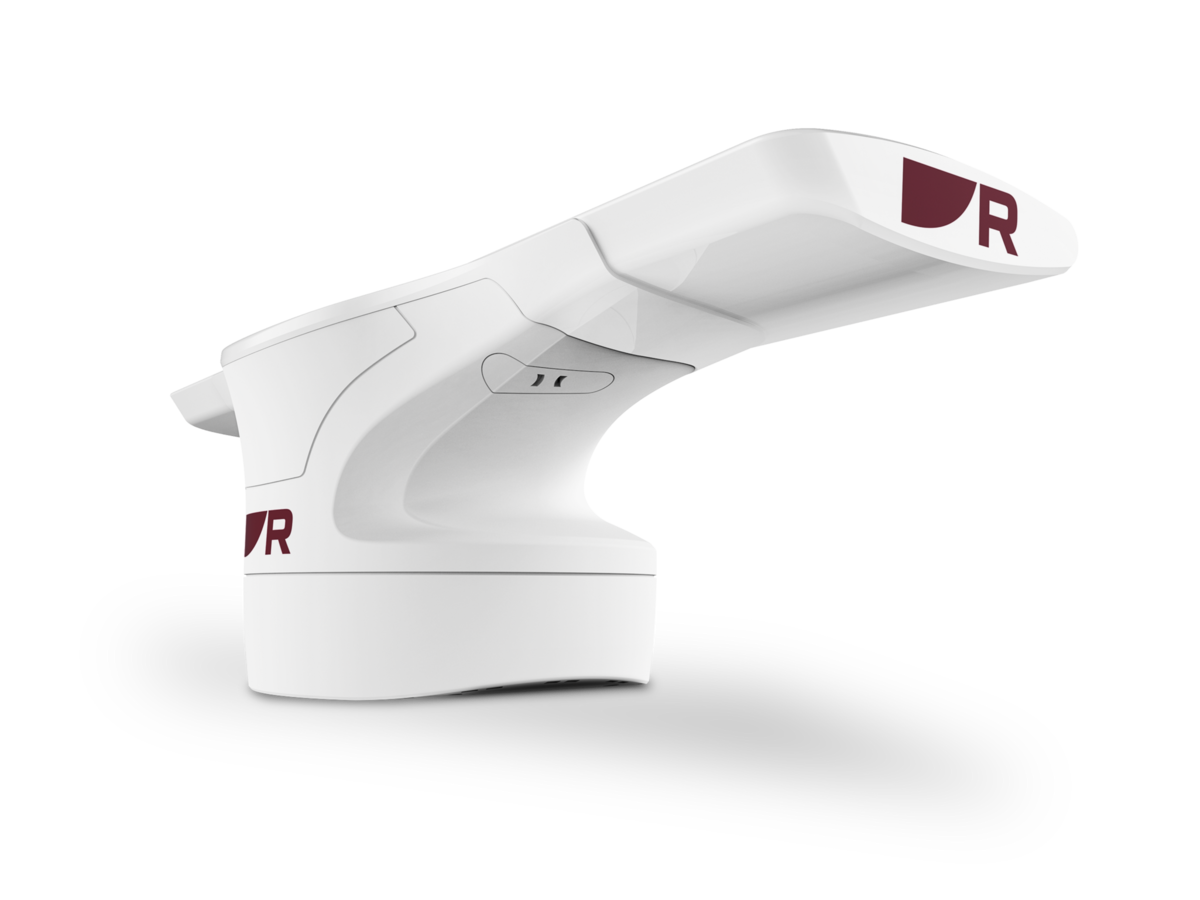

Radar Cyclone Pro 110 Watt mit 3'-Pfeilerantenne und RayNet-Radarkabel 15 m

Das Radar Raymarine Cyclone Pro T70494 hat eine Sendeleistung von 110 Watt. Diese Leistung ermöglicht eine überlegene Reichweite und Bildschärfe, selbst unter schwierigen Wetterbedingungen oder in stark frequentierten Seegebieten.

Dieses Raymarine Cyclone Pro T70494 Radar-Paket wird mit einer 3-Fuß-Stabanenne (ca. 0,91 Meter) geliefert. Diese Antennengröße ist für präzise Zielerkennung ausgelegt.

Ja, das Spannungsumwandlungsmodul VCM100 ist eine essenzielle Komponente für den Betrieb des Radars Raymarine Cyclone Pro und im Pack T70494 enthalten. Es wird für die Stromversorgung und Systemintegration benötigt.

Das Raymarine Cyclone Pro T70494 Radar wird mit einem RayNet-Radarkabel von 15 Metern geliefert. Dieses Kabel gewährleistet eine schnelle und zuverlässige Datenübertragung zwischen dem Radar und kompatiblen Multifunktionsdisplays.

Das Raymarine Cyclone Pro Radar unterstützt die Doppler-Funktion und ARPA (Automatic Radar Plotting Aid). Diese Funktionen ermöglichen eine dynamische Analyse beweglicher Ziele und unterstützen bei der Kollisionsvermeidung. Die Nutzung ist abhängig von den Softwareanforderungen der kompatiblen Multifunktionsdisplays (MFD).

Das Raymarine Radar Cyclone Pro ist kompatibel mit den Multifunktionsdisplays Raymarine der LightHouse-Serie. Über das mitgelieferte RayNet-Kabel erfolgt die Anbindung an das Bordnetz zur Darstellung der Radardaten.

Ja, für die volle Nutzung der Doppler- und ARPA-Funktionen können spezifische Softwareanforderungen auf Ihrem Raymarine-Multifunktionsdisplay (MFD) erforderlich sein. Es wird empfohlen, die Softwareversion Ihres MFD zu prüfen, um die Kompatibilität mit diesen Funktionen sicherzustellen.

Das Raymarine Radar Cyclone Pro ist für eine optimale Integration mit den Navigationssystemen von Raymarine konzipiert, insbesondere mit den Multifunktionsdisplays der LightHouse-Serie über eine RayNet-Verbindung. Die Kompatibilität mit Geräten anderer Marken ist nicht garantiert und wird in der Regel nicht für eine vollständige Funktionsintegration unterstützt.

Das Radar wird über das mitgelieferte 15-Meter-RayNet-Kabel an das Bordnetz des Schiffes angeschlossen. Dieses Kabel überträgt die Radardaten zu den kompatiblen Raymarine-Multifunktionsdisplays für Anzeige und Steuerung.

Bei der Installation des Radars sind mehrere Faktoren zu berücksichtigen:

Freie Sicht: Stellen Sie sicher, dass die Antenne eine uneingeschränkte 360-Grad-Sicht hat, um Blockierungen zu vermeiden, die das Signal stören könnten.Höhe: Montieren Sie das Radar so hoch wie möglich, um die Reichweite zu maximieren und tote Winkel zu minimieren.Sicherheitsabstand zum Kompass: Halten Sie den vorgeschriebenen Mindestabstand zu Magnetkompassen ein, um Störungen zu vermeiden.Vibrationen: Wählen Sie einen stabilen Montageort, um Vibrationen zu minimieren, die die Leistung beeinträchtigen könnten.

Ja, für den Schutz der Stromversorgung des Radars ist eine inline-Sicherung oder ein Leistungsschalter erforderlich. Die genauen Werte für den Nennstrom des Leistungsschalters und der Sicherung sind in den Installationsanweisungen des Produkts angegeben und müssen aus Sicherheits- und Funktionsgründen eingehalten werden.

Ja, das VCM100-Spannungsumwandlungsmodul hat spezifische Erdungsanforderungen. Es ist zwingend erforderlich, es gemäß den Installationsanweisungen ordnungsgemäß mit der Bootserde zu verbinden, um die elektrische Sicherheit und die optimale Leistung des Radarsystems zu gewährleisten.

Für eine korrekte Kabelverlegung befolgen Sie folgende Richtlinien:

Biegeradius: Halten Sie den Mindestbiegeradius der Kabel ein, um Schäden an den Innenleitern zu vermeiden.

Schutz: Schützen Sie die Kabel vor Abrieb, übermäßiger Hitze und direkter Witterungseinwirkung.

Isolierung: Sorgen Sie für eine ausreichende Isolierung der Stromkreise, um elektromagnetische Störungen zu vermeiden.

Abschirmung: Das RayNet-Kabel ist abgeschirmt; stellen Sie sicher, dass die Abschirmung bei Bedarf ordnungsgemäß geerdet ist.

Ferritkerne: An bestimmten Anschlussstellen können Ferritkerne zur Störunterdrückung erforderlich sein, um Interferenzen zu reduzieren.

Die Installationsanleitung enthält Details zu den Verlegungsoptionen (Rückwandausgang oder Oberflächenmontage).

Das Raymarine Cyclone Pro-System entspricht internationalen Sicherheits- und elektromagnetischen Kompatibilitätsnormen. Es erfüllt insbesondere die Richtlinie 2014/53/EU (RED) und wurde nach folgenden Normen geprüft:

Gesundheit und Sicherheit: EN IEC 62368-1+A11:2020EMV (Elektromagnetische Verträglichkeit): IEC 60945:2002 (inkl. Corrigendum 1 von 2008)Nutzung des Funkfrequenzspektrums: ETSI EN 302 248 V2.1.1

Ja, die Nutzung des Radars kann je nach Region und den lokalen Vorschriften zu Funkfrequenzen eine spezifische Lizenz erfordern. Es liegt in der Verantwortung des Nutzers, die geltenden Lizenzanforderungen vor dem Betrieb des Radars zu prüfen und einzuhalten.

Nach der Installation müssen Sie die Ausrichtung der Radar-Fahrlinie direkt über die Radar-Anwendung Ihres Raymarine-Multifunktionsdisplays prüfen und einstellen. Dieses Verfahren ist im Benutzerhandbuch detailliert beschrieben und entscheidend für die Genauigkeit der Radarmessungen.

Obwohl das RayNet-Kabel mit 15 Metern im Lieferumfang enthalten ist, können je nach individueller Installation zusätzliche Netzwerk-Zubehörteile erforderlich sein, z. B.:

RayNet-Kabel in anderen Längen, falls 15 Meter nicht ausreichen oder zu lang sind. RayNet-Koppler oder RayNet-Switches, wenn mehrere Geräte angeschlossen werden müssen oder das Netzwerk erweitert werden soll. Adapter, falls ältere Systeme oder nicht-RayNet-Netzwerke angeschlossen werden (die Kompatibilität ist hier jedoch begrenzt).

Ja, das Raymarine Radar Cyclone Pro ist für anspruchsvolle Navigationsbedingungen ausgelegt, einschließlich Gebiete mit hohem Verkehrsaufkommen. Mit 110 Watt Leistung und Doppler-/ARPA-Funktionen (mit kompatiblem MFD) ermöglicht es eine präzise Erkennung und Analyse von Zielen und steigert so die Sicherheit.

Das Raymarine Cyclone Pro Radar fällt unter die Standard-Garantiebedingungen von Raymarine. Für detaillierte Informationen zur Garantieanmeldung und den Garantiebedingungen wird empfohlen, die offizielle Website von Raymarine oder die mit dem Produkt gelieferte Dokumentation zu konsultieren.

Ja, in der Bedienungsanleitung wird ein Sicherheitsschalter für das Radar erwähnt. Es ist wichtig, die Anleitung zu Rate zu ziehen, um dessen Funktion und Rolle für die Sicherheit des Systems zu verstehen.
