Raymarine

T70266

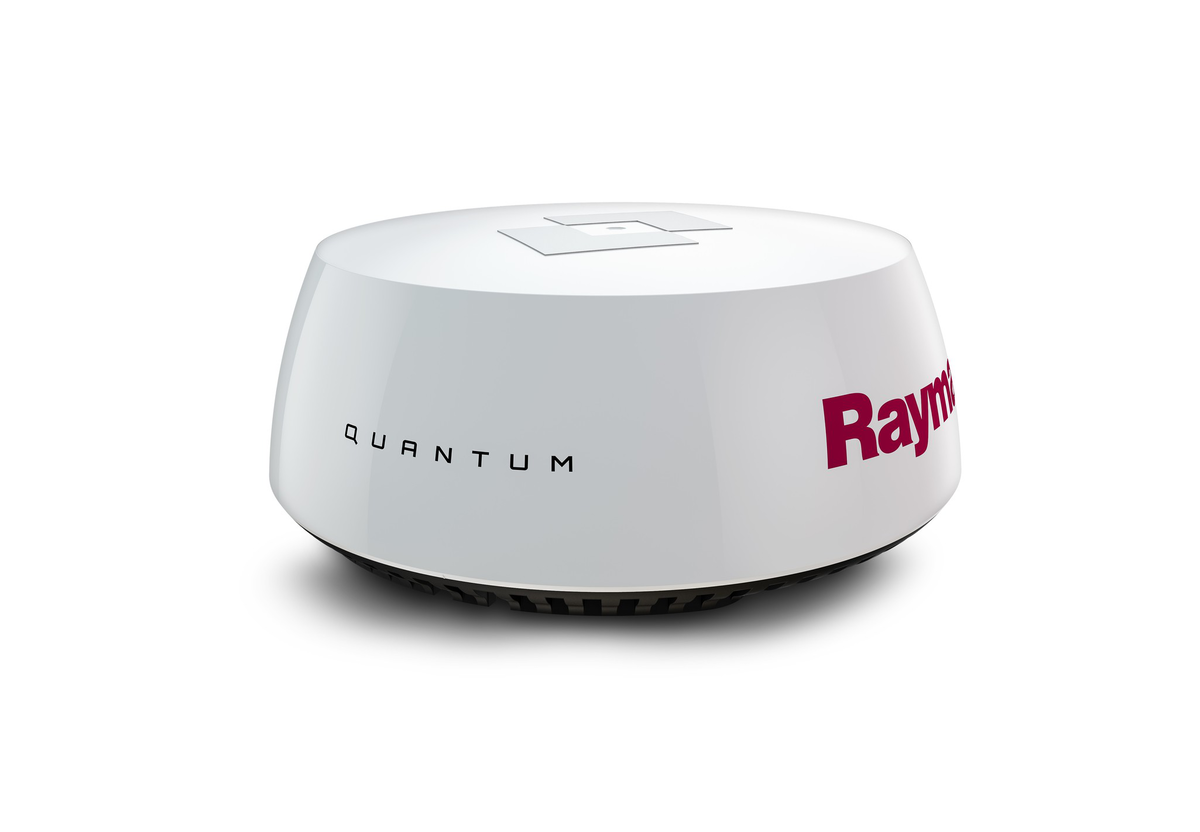

Radarantenne Quantum Q24C mit 15 m Strom- und Datenkabel

Die Raymarine Quantum Q24C-Radarantenne (T70266) integriert CHIRP-Technologie mit Impulskompression und Doppler-Erkennung für eine präzise Identifizierung beweglicher Ziele. Sie gehört zur Quantum-2-Serie und bietet flexible Konnektivität per Wi-Fi oder kabelgebundener RayNet-Schnittstelle. Das Modell wird mit 15 Meter langen Strom- und Datenkabeln ausgeliefert.

Kabellänge: 15 m

10 m 15 m

ListenpreisProfitarif nutzen

2.489,80€

2.489,80€ ~~2.574,00€~~

Steuer inbegriffen. Versand wird beim Bezahlvorgang berechnet.

Auf Lager

Kostenlose Lieferung an Abholstation ab 150€ in Frankreich
Abholung bei Skysat möglich

Individuelle Installation

Vertrauen Sie Skysat für die Installation Ihrer Ausrüstung an Bord

Angebot anfordern

Installateure in Ihrer Nähe

durch unser Netzwerk zertifizierter Installateure

Installateur finden

Service & Support

Wählen Sie eine zusätzliche Hilfe bei der Montage

Technische Daten

Produktdurchmesser	541.02
Produkthöhe	209.5
Betriebsspannung	12 oder 24 V DC
Maximaler Stromverbrauch	17
Radartechnologie	CHIRP mit Pulskompression, Halbleiter
Max. Radarreichweite	24
Empfohlene Sicherungsgröße	5
Radar-Rotationsgeschwindigkeit	24
Horizontale Strahlbreite	4,9
Wasserdicht	IPX6
Typischer Stromverbrauch	7
Abtastbandbreite	32
Impulslänge	40 ns bis 14,7 µs
Magnetkompass-Sicherheitsabstand	100
Rauschfaktor	Weniger als 4
Min. Radarreichweite	6
Kabelgebundenes Netzwerk	Ethernet (RayNet)
Betriebstemperatur	-10 bis +55
MARPA-Tracking	Ja (manuell, 10 Ziele)
Sendeleistung Radar	20
Radarband	X-Band (9354 bis 9446 MHz)
Antennen-/Radomtyp	Radom, Patch-Array
Produktbreite	541.02
Radar-Doppler-Technologie	Ja
VelocityTrack Radar	Nein
Vertikale Strahlbreite	20
Radarleistung Spitzenleistung	20
Packungsinhalt	Radom Q24C, 15-m-Anschlusskabel, 15-m-Datenkabel
Verfügbare Alarme	Gefährdungsziel-Alarm (MARPA)

Ausführliche Beschreibung

Entwickelt für detaillierte maritime Überwachung, integriert der Radardom Raymarine Quantum Q24C (T70266) die CHIRP-Technologie mit Impulskompression und Doppler-Erkennung. Dieses Modell stellt eine kompakte Lösung für Freizeitboote dar, die eine präzise Zielidentifikation benötigen. Es bietet eine Alternative zu herkömmlichen Magnetronradaren mit reduziertem Stromverbrauch und quasi sofortiger Inbetriebnahme.

Erweiterte Doppler-Technologie für optimierte Erkennung

Der Quantum Q24C zeichnet sich durch seine Fähigkeit aus, den Doppler-Effekt zur Identifikation bewegter Ziele zu nutzen. Sich nähernde Ziele werden rot, sich entfernende Ziele grün dargestellt – eine schnelle und intuitive Interpretation potenzieller Gefahren oder befreundeter Schiffe. Diese Funktion verbessert die Sicherheit auf See erheblich, insbesondere bei eingeschränkter Sicht. Im Vergleich zur ersten Quantum-Generation führt der Quantum 2 Q24C diese Doppler-Dimension ein und positioniert sich damit als relevante Wahl gegenüber Konkurrenzmodellen ohne diese Fähigkeit.

Flexible Konnektivität und Systemintegration

Die Radarantenne Quantum Q24C bietet dank Wi-Fi- und kabelgebundener Anschlüsse (RayNet) große Installationsflexibilität. Die Wi-Fi-Verbindung vereinfacht die Verkabelung, reduziert Installationszeit und -aufwand und sorgt für eine nahtlose Integration mit kompatiblen Raymarine Multifunktionsdisplays. Für Systeme, die maximale Zuverlässigkeit oder mehrere Displays erfordern, ist auch eine direkte Verbindung über RayNet möglich. Das Radar wird mit 15 m langen Strom- und Datenkabeln geliefert, was die Installation an den meisten Masten oder Arcken erleichtert. Für erweiterte Doppler-Funktionen wie MARPA oder automatische Zielübernahme wird eine Kursdatenquelle benötigt.

Dokumentationen

Type	Nom
	EN - Notice d'installation - Antenne Radar Quantum Q24C avec câbles Alimentation et Data 15m
	FR - Notice d'installation - Antenne Radar Quantum Q24C avec câbles Alimentation et Data 15m
	DE - Konformitätserklärung - Quantum Q24C Radaranlage mit Kabeln Stromversorgung und Daten 15 m
	DE - Montagevorlage - Quantum Q24C Radarantenne mit Strom- und Datenkabeln 15 m
	EN - Notice d'installation - Antenne Radar Quantum Q24C avec câbles Alimentation et Data 15m
	FR - Notice d'installation - Antenne Radar Quantum Q24C avec câbles Alimentation et Data 15m
	DE - Konformitätserklärung - Quantum Q24C Radarantenne mit Strom- und Datenkabeln 15 m
	DE - Montageschablone - Quantum Q24C Radarantenne mit Strom- und Datenkabel 15 m

Expertenmeinung

Pol CONIN

Digitalverantwortlicher

« Technische Analyse: Das Doppler-Radar Quantum Q24C für erhöhte Sicherheit »

Das Raymarine Quantum Q24C-Dopplerradar ist eine ausgereifte technische Lösung für die Sportschifffahrt, insbesondere für Segelboote und mittelgroße Motoryachten. Sein Hauptnutzen liegt in der Integration der Doppler-Technologie, die gegenüber klassischen Halbleiterradaren ohne Doppler – und erst recht gegenüber älteren Magnetronradaren – einen deutlichen Vorteil bietet.

Im praktischen Einsatz ist die farbliche Unterscheidung beweglicher Ziele (rot für sich nähernde Ziele, grün für sich entfernende) ein zentraler Sicherheitsvorteil. Sie ermöglicht schnelle Entscheidungen, besonders bei Nachtfahrten, in Nebel oder in stark befahrenen Gewässern. Diese Funktion erlaubt eine effizientere Kollisionsvermeidung als eine reine Echoerkennung.

Bei der Installation überzeugt die flexible Konnektivität (Wi-Fi oder kabelgebundenes RayNet). Das Wi-Fi reduziert den Verkabelungsaufwand erheblich – besonders vorteilhaft bei Nachrüstungen oder Mastinstallationen auf Segelyachten, wo zusätzliche Kabelwege oft problematisch sind. Das mitgelieferte 15-Meter-Kabel deckt die meisten Konfigurationen ab. Für die volle Nutzung der Doppler-Funktionen (MARPA/automatische Zielverfolgung) ist eine zuverlässige Kursdatenquelle zwingend erforderlich.

Dieses Modell empfiehlt sich für Nutzer, die eine fortschrittliche Radartechnologie in kompakter Bauweise und mit geringem Energieverbrauch suchen. Für große Schiffe oder Anwendungen mit extrem langen Reichweiten oder sehr hoher Auflösung – wie sie nur große offene Antennenradare bieten – ist es nicht geeignet.

Durabilité

Facilité d'installation

Rapport performance / prix

Zahlung und Sicherheit

Ihre Zahlungsinformationen und Daten werden sicher verarbeitet.

Radarantenne Quantum Q24C mit 15 m Strom- und Datenkabel

2.489,80€

2.489,80€ ~~2.574,00€~~

Häufig gestellte Fragen

Benötigen Sie Hilfe? Kontaktieren Sie uns

Was ist das Hauptmerkmal der Radarantenne Raymarine Quantum Q24C im Vergleich zu herkömmlichen Radargeräten?

Die Radarantenne Raymarine Quantum Q24C zeichnet sich durch die Nutzung der CHIRP-Technologie mit Impulskompression und Doppler-Erkennung aus. Im Gegensatz zu herkömmlichen Magnetron-Radargeräten bietet sie einen geringeren Stromverbrauch und einen nahezu sofortigen Start. Ihre kompakte Bauweise macht sie ideal für Segelyachten, die eine präzise Zielerkennung erfordern.

Wie hilft die Doppler-Technologie des Quantum Q24C bei der Identifizierung von Zielen?

Die im Quantum Q24C integrierte Doppler-Technologie nutzt den Dopplereffekt, um bewegliche Ziele zu identifizieren. Ziele, die sich dem eigenen Schiff nähern, werden rot dargestellt, während sich entfernende Ziele grün markiert werden. Diese visuelle Unterscheidung ermöglicht eine schnelle und intuitive Interpretation der Bewegungen anderer Schiffe oder potenzieller Gefahrenquellen und verbessert so die Sicherheit auf See, insbesondere bei eingeschränkter Sicht.

Welche Raymarine Multifunktionsdisplays sind mit dem Radar Quantum Q24C kompatibel?

Die Radarantenne Quantum Q24C ist mit mehreren Raymarine Multifunktionsdisplay-Serien kompatibel. Kompatible Modelle umfassen:

Die Serien Axiom, Axiom+, Axiom Pro und Axiom XL.Die Serien eS und gS.Einige Modelle der Serien a (nur a9, a12), c (nur c9, c12) und e (nur e7, e9, e12, e16).Für eine optimale Leistung stellen Sie sicher, dass Ihr Multifunktionsdisplay die neueste Softwareversion verwendet.

Wird eine Kursdatenquelle benötigt, um alle erweiterten Funktionen des Radars Quantum Q24C nutzen zu können?

Ja, für die Nutzung erweiterter Doppler-Funktionen wie MARPA (Mini-Automatic Radar Plotting Aid) und die automatische Zielübernahme wird eine Kursdatenquelle benötigt. Diese liefert die präzisen Kursdaten, die das System für die korrekte Berechnung und Anzeige der Bewegungsvektoren der Ziele benötigt.

Welche Anschlusstypen sind für die Radarantenne Quantum Q24C verfügbar?

Die Radarantenne Quantum Q24C bietet zwei Hauptanschlussoptionen:

Wi-Fi-Verbindung: Sie vereinfacht die Verkabelung, reduziert Installationszeit und -aufwand und ermöglicht eine nahtlose Integration mit kompatiblen Raymarine Multifunktionsdisplays.Kabelgebundene Verbindung (RayNet): Empfohlen für Systeme, die maximale Zuverlässigkeit oder mehrere Displays erfordern.Das Radar wird mit 15 Meter langen Strom- und Datenkabeln für eine einfache Installation geliefert.

Welche wichtigen Punkte sind bei der Wahl des Montageorts für die Radarantenne Quantum Q24C zu beachten?

Die Wahl des Montageorts ist entscheidend für die optimale Leistung des Radars. Folgende Punkte sind zu berücksichtigen:

Schattenbereiche und Störreflexionen: Vermeiden Sie die Montage hinter größeren Hindernissen (Masten, Schornsteine), die den Radarstrahl blockieren und zu ungescannten Zonen oder unerwünschten Echos führen können.Der Montagewinkel: Die Antenne muss horizontal und in ausreichender Höhe montiert werden, um die Reichweite zu maximieren und die Beeinträchtigung durch nahe Seegangswellen zu minimieren.Forderungen bei mehreren Scannern: Bei mehreren installierten Radargeräten müssen die Montageorte so gewählt werden, dass gegenseitige Störungen vermieden werden.

Wie kann ich die Garantie meiner Radaranlage Raymarine Quantum Q24C registrieren?

Um die Garantie Ihrer Radaranlage Raymarine Quantum Q24C zu registrieren, wird empfohlen, die offizielle Website von Raymarine zu konsultieren. Dort finden Sie detaillierte Anweisungen und das Produktregistrierungsformular zur Aktivierung Ihrer Garantie.

Wie hoch ist der Stromverbrauch der Radarantenne Raymarine Quantum Q24C?

Die Radarantenne Quantum Q24C ist für einen geringen Stromverbrauch ausgelegt:

Im Sendebetrieb: ca. 17 W.Im Standby-Modus: ca. 7 W.Im Schlafmodus: ca. 2 W.Sie kann mit einer Nennspannung von 12 V DC oder 24 V DC betrieben werden. Der Betriebsbereich liegt zwischen 10,8 V DC und 31,2 V DC.
