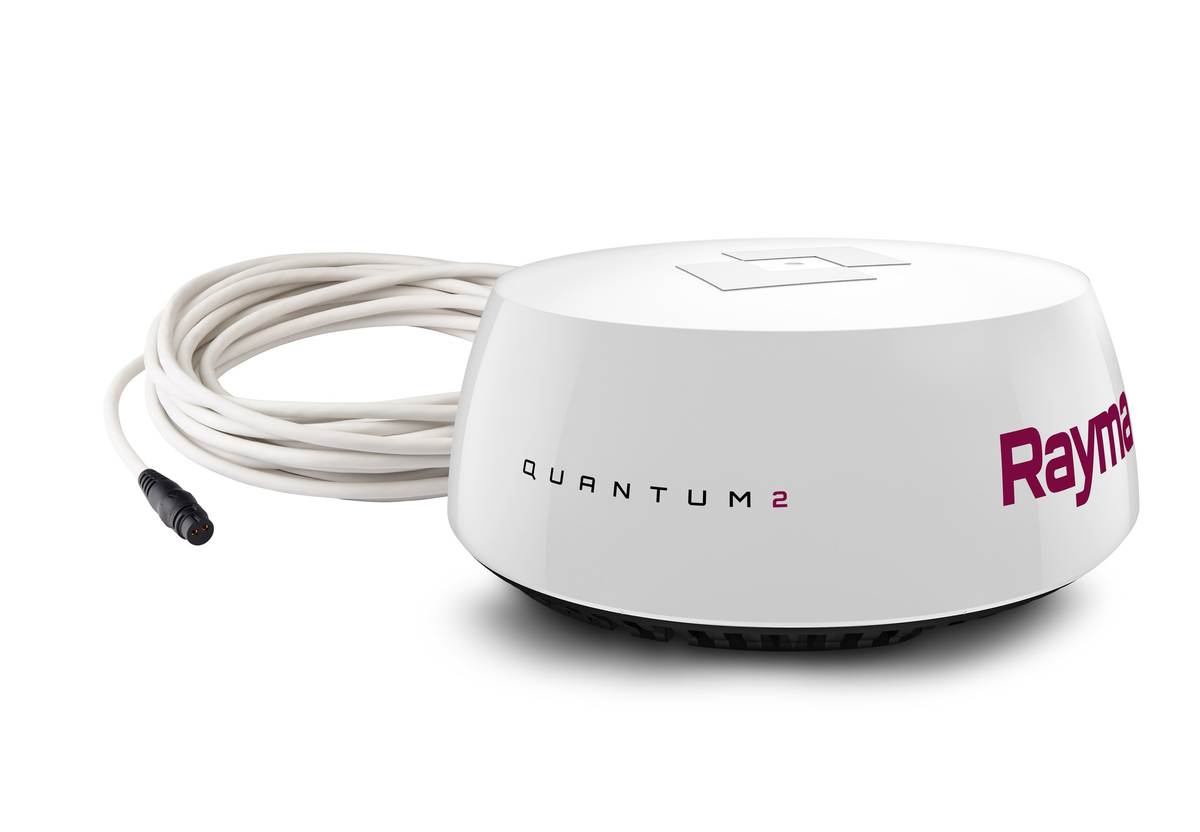

Radarantenne Quantum Q24D Doppler von Raymarine mit 10-m-Kabel (Stromversorgung und Daten)

Das Raymarine Quantum Q24D-Radar integriert Doppler-Technologie zur verbesserten Zielerkennung. Diese Technologie analysiert die Bewegung der Radarechos relativ zu Ihrem Schiff. Sich nähernde Ziele werden rot dargestellt, während sich entfernende Ziele grün markiert werden. Dies bietet eine sofortige und intuitive Situationserkennung.

Im Gegensatz zu herkömmlichen Magnetron-Radargeräten nutzt der Quantum Q24D Solid-State-Technologie. Das bedeutet, dass er keine Aufwärmzeit benötigt und weniger Energie verbraucht. Er bietet eine Kurz- und Langstreckenerkennung, die vergleichbar oder besser ist als bei Magnetron-Radargeräten, ohne deren Verschleißerscheinungen.

Nein, dank seiner Solid-State-Technologie benötigt das Radar Raymarine Quantum Q24D keine Aufwärmzeit. Es ist sofort nach dem Einschalten betriebsbereit.

Die Doppler-Radarantenne Quantum Q24D mit Solid-State-Technologie ist für einen geringen Energieverbrauch ausgelegt. Dadurch ist sie effizienter und verbraucht im Vergleich zu herkömmlichen Magnetron-Radargeräten weniger elektrische Ressourcen.

Ja, die Doppler-Radarantenne Raymarine Quantum Q24D ist speziell für die Küsten- und Hochseeschifffahrt konzipiert. Ihre Doppler- und Solid-State-Technologie bietet eine zuverlässige Zielerfassung, die für diese Navigationsarten essenziell ist.

Das Radar Quantum Q24D ist mit den Multifunktionsdisplays von Raymarine aus folgenden Serien kompatibel:

AxiomAxiom+Axiom ProAxiom XLSERIE eSSERIE gS

Nein, das Radar Quantum Q24D ist nicht mit älteren Multifunktionsdisplays von Raymarine kompatibel. Dies umfasst die Serien c, a, e (nicht berührungsempfindlich), cS, eS (nicht berührungsempfindlich), gS (nicht berührungsempfindlich), C Series Widescreen, E Series Widescreen, A Series, C-Series classic, E-Series classic, hsb/hsb2 Series, SL Series, L Series, RL Series, R Series, RC Series, hsb/hsb2 Plus Series und Pathfinder Series.

Das Radar Quantum Q24D bietet flexible Integrationsmöglichkeiten über zwei Anschlussvarianten:

Wi-Fi: Für eine vereinfachte Installation mit reduziertem Kabelaufwand.

Ja, das Quantum Q24D-Radar kann über eine WLAN-Verbindung in ein bestehendes Raymarine-Navigationssystem integriert werden. Diese Option vereinfacht die Installation, da komplexe Verkabelung entfällt – vorausgesetzt, die Multifunktionsdisplays sind kompatibel.

Das Raymarine Quantum Q24D Doppler Radar (T70416) wird mit einem 10 Meter langen Strom- und Datenkabel geliefert.

Bei der Wahl des Einbauorts für die Radarantenne Quantum Q24D sind folgende Punkte zu beachten:

Schattenzonen und Falschechos: Vermeiden Sie Hindernisse, die den Radarstrahl blockieren könnten.Horizontale Montagewinkel: Stellen Sie sicher, dass die Antenne in einem optimalen Winkel montiert wird.Sicherheitsabstand zu Kompassen: Halten Sie den Mindestabstand ein, um Störungen mit Magnetkompassen zu vermeiden.

Um Schattenzonen und Geisterechos zu vermeiden, muss die Quantum-Q24D-Radarantenne an einer freistehenden Position oberhalb aller potenziellen Obstruktionen am Boot montiert werden. Dazu zählen Masten, Schornsteine, Antennen oder andere Ausrüstungen, die den Radarstrahl blockieren und zu nicht erfassten Bereichen oder unerwünschten Rückläufen führen könnten.

Ja, für die Stromversorgung des Radars Quantum Q24D ist eine inline-Sicherung erforderlich. Die genauen Werte für die Sicherung und den thermischen Schutzschalter sind im Installationshandbuch des Produkts angegeben. Es ist zwingend erforderlich, diese Angaben für eine korrekte und sichere Installation zu beachten.

Nein, für die Installation des Radars Quantum Q24D ist keine Erdung erforderlich. Die Installationsanleitung gibt an, dass eine Erdung für den ordnungsgemäßen Betrieb des Geräts nicht notwendig ist.

Für die korrekte Funktion der Doppler-Funktion und der automatischen Zielverfolgung (MARPA) benötigt das Radar Quantum Q24D einen präzisen Kursgeber. Diese Datenquelle ist essenziell, um die Bewegung der Ziele relativ zum Schiff korrekt zu analysieren und den Kurs auszurichten.

Für eine optimale WLAN-Installation des Radars Quantum Q24D sind folgende Punkte zu berücksichtigen:

Die Anforderungen an den drahtlosen Standort für eine optimale Leistung. Die Reflexion des WLAN-Signals, die durch Strukturen des Bootes beeinflusst werden kann. Es wird empfohlen, vor der Installation eine Standortanalyse mit einem WLAN-Analysator oder der Raymarine-App durchzuführen, um die Signalqualität zu bewerten. Es ist ebenfalls entscheidend, Ihr WLAN-Passwort zu sichern.

Die Registrierung Ihres Produkts Raymarine Quantum Q24D sowie detaillierte Informationen zur Garantiepolitik werden direkt von Raymarine verwaltet. Für diese Schritte empfiehlt es sich, die offiziellen Ressourcen von Raymarine zu konsultieren.

Ja, das Raymarine Quantum Q24D Doppler Radar (T70416) wird mit einem 10 Meter langen Strom- und Datenkabel ausgeliefert, was für den ersten Betrieb und die Integration in die meisten Navigationssysteme ausreicht.
