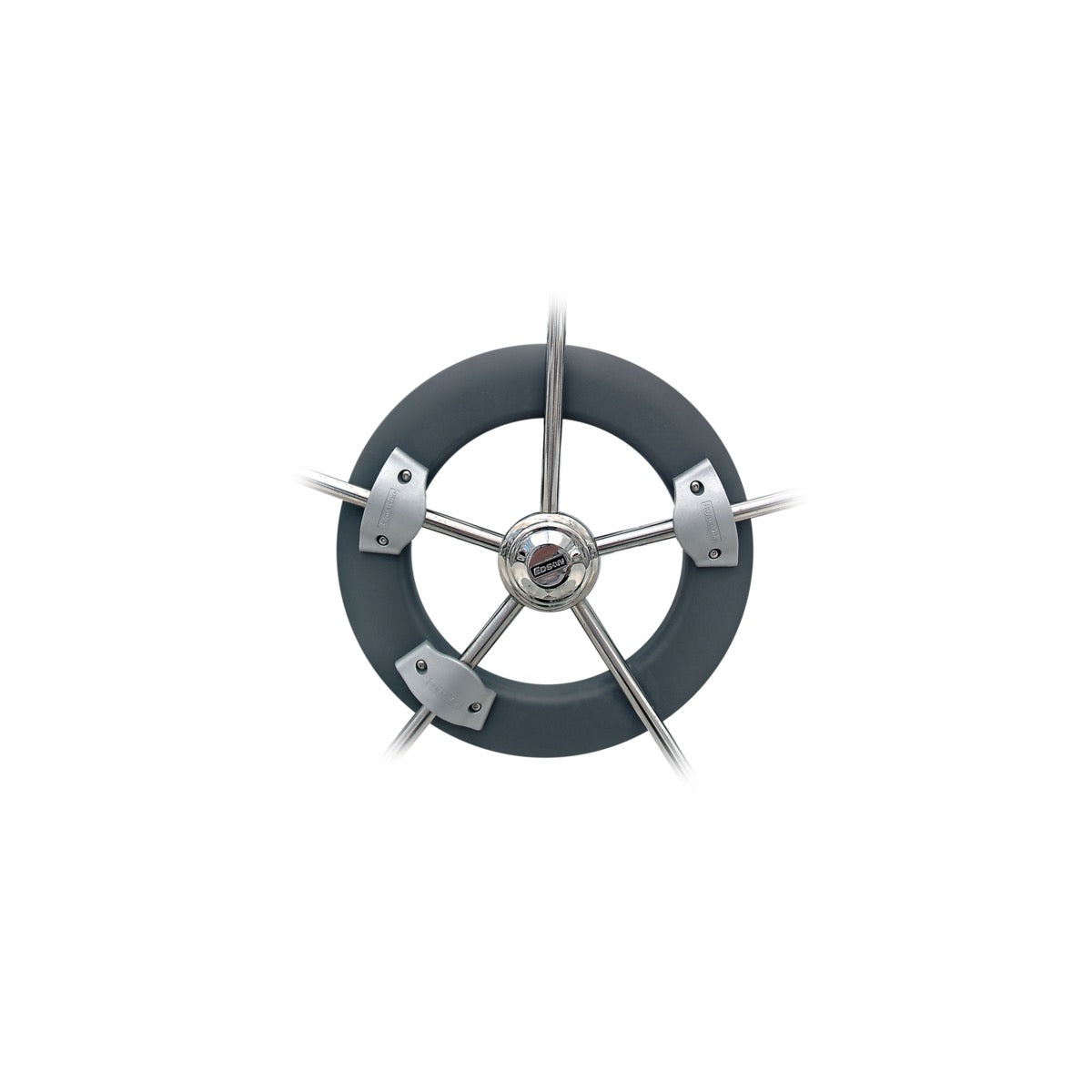

Update-Kit für Raymarine ST4000-Einheit auf MkII

Das Raymarine E12093-Upgrade-Kit dient zur Modernisierung bestehender ST4000-Autopilot-Systeme. Es ersetzt die alte Leistungseinheit durch einen Mk II-Radeintrieb und integriert die Technologie der Raymarine-Evolution-Autopiloten. Das Kit zielt darauf ab, die Leistung der Rudersteuerung zu verbessern und die Lebensdauer der ST4000-Systeme zu verlängern.

Die im Kit enthaltene Ruderantriebseinheit ist mit Ruderscheiben mit 3, 4, 5, 6, 7 oder 8 Speichen kompatibel.

Die Ruderantriebseinheit hat einen vorderen Abdeckdurchmesser von 228 mm (9,0 Zoll) und einen Gesamtdurchmesser von 361 mm (14,2 Zoll). Die Höhe beträgt 135 mm (5,3 Zoll). Das Motorgehäuse hat einen Durchmesser von 48 mm (1,9 Zoll) und eine Länge von 171 mm (6,7 Zoll). Für das Kabel ist ein zusätzlicher Freiraum von 60 mm (2,4 Zoll) erforderlich.

Nein, dieses Kit ist ein gezieltes Upgrade. Es ersetzt die Leistungseinheit durch einen Mk II-Raddrive und integriert sich in den vorhandenen ST4000-Autopilot-Controller, stellt jedoch keinen vollständigen Systemersatz dar.

Das Kit E12093 enthält folgende Komponenten:

Das Antriebsrad-EinheitEin PedestalhalterDrei Spanninserts mit 16 mm RadiusDrei Spanninserts mit 12 mm RadiusSechs SpannschellenM5 x 16 mm SpannschraubenVier Halterungsschrauben Nr. 10 x 3/4 ZollEin 6-mm-BohrerEin 4-mm-BohrerEin 3-mm-InbusschlüsselZwei KugelgelenkeEin RuderstiftDrei Zylinderkopfschrauben Nr. 8 x 3/4 ZollEin GewindestiftZwei MutternZwei Senkkopfschrauben Nr. 8 x 3/4 ZollEin 4,5 m (15 ft) StromkabelEin Kabelclip und eine Schraube Nr. 6 x 1/2 Zoll

Die Installation der Ruderantriebseinheit umfasst vier Hauptschritte:

Bohren der Befestigungslöcher für die Speichen in der vorderen Abdeckung. Befestigen der Ruderantriebseinheit am Ruder. Montieren des Fußgestellhalters. Anschließen des Antriebs an die bestehende Steuereinheit.

Die Einheit ist für Rudersysteme mit 1 bis 3,5 Umdrehungen von Anschlag zu Anschlag ausgelegt.

Ja, die Abdeckung muss vor dem Antriebseinheit entfernt werden. Die Abdeckung wird durch drei "Push-Fit"-Stifte gehalten, die in drei Buchsen am Antriebsring eingreifen. Zum Entfernen den Motor mit einer Hand festhalten und die Abdeckung nach oben und vom Antriebseinheit wegziehen.

Die Speichenlöcher sind im Inneren des Deckels nummeriert. Positionieren Sie den Pfeil des Deckels nach oben und orientieren Sie sich an den im Handbuch enthaltenen Schaltplänen, um die passenden Löcher in Abhängigkeit von der Anzahl der Speichen Ihres Rades zu identifizieren (z. B. bei einem 5-Speichen-Rad müssen die 4 mit '5' markierten Löcher gebohrt werden). Es empfiehlt sich, die Löcher zu markieren und deren Ausrichtung zu prüfen, indem der Deckel an das Rad angelegt wird.

Die EMV-Installationsrichtlinien von Raymarine empfehlen die Verwendung der von Raymarine spezifizierten Kabel. Das Kürzen und Wiederanschließen dieser Kabel kann die EMV-Leistung beeinträchtigen und sollte vermieden werden, es sei denn, es ist im Installationshandbuch detailliert beschrieben.

Ja, vor jedem elektrischen Anschluss muss unbedingt die Stromversorgung unterbrochen werden – aus Sicherheitsgründen.

Ja, obwohl das Produkt mit werkseitigen Voreinstellungen geliefert wird, müssen die Inbetriebnahmeverfahren aus dem Abschnitt "Commissioning" der Bedienungsanleitung des relevanten Autopilot-Controllers durchgeführt werden, um optimale Leistungen an Bord zu gewährleisten.

Um Ihr neues Raymarine-Produkt zu registrieren, können Sie dies auf der Website von Raymarine unter www.raymarine.com/warranty tun.

Für optimale EMV-Leistung sollten Raymarine-Geräte und die angeschlossenen Kabel:

Einen Mindestabstand von 1 Meter (3 Fuß) zu allen Geräten oder Kabeln haben, die Funksignale übertragen (z. B. VHF-Funkgeräte, Kabel und Antennen). Bei Kurzwellenfunkgeräten (BLU) sollte der Abstand auf 2 Meter (7 Fuß) erhöht werden.

Einen Abstand von mehr als 2 Metern (7 Fuß) zum Radarstrahl einhalten.

An einer separaten Batterie betrieben werden, die nicht mit der Starterbatterie des Motors verbunden ist. Dies verhindert Spannungseinbrüche und Störungen durch den Anlasser, die zu einem Neustart des Geräts führen könnten.

Dieses Kit ermöglicht die Integration der Autopilot-Technologie der Evolution-Serie von Raymarine in ein bestehendes ST4000-System, indem die Leistungseinheit durch einen Radantrieb Mk II ersetzt wird.

Das Kit ist speziell als "Update-Kit für die ST4000-Antriebseinheit auf MKII" konzipiert und wird in das bestehende ST4000-Autopilot-Steuergerät integriert. Es gibt keine Hinweise auf eine Kompatibilität mit anderen Steuergeräten.

Das Kit enthält ein Stromkabel mit einer Länge von 4,5 Metern (15 Fuß).

Ja, das Kit enthält einen 6-mm- und einen 4-mm-Bohrer sowie einen 3-mm-Inbusschlüssel, die für bestimmte Installationsschritte benötigt werden.

Die Pedestalhalterung ist eine im Kit enthaltene Komponente, die für die Befestigung der Ruderantriebseinheit an der Rudersäule Ihres Bootes sorgt. Sie gewährleistet eine stabile und sichere Installation.
