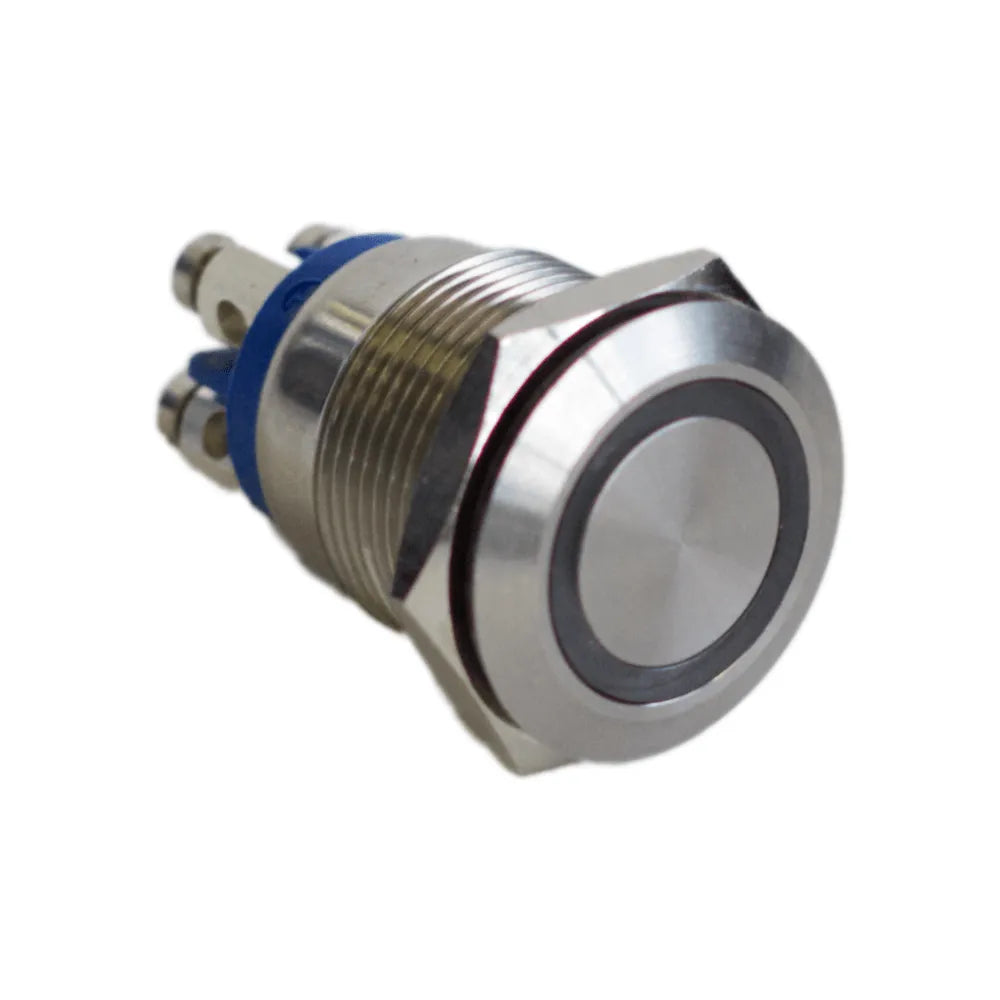

Taster mit LED-Beleuchtung 12 V IP66 MG Energy – MG5000287

Un bouton-poussoir momentané est un type d'interrupteur qui ne maintient son état (ouvert ou fermé) que tant qu'il est actionné. Dès que la pression est relâchée, il revient automatiquement à sa position initiale. Ce modèle est équipé d'une LED pour une indication visuelle.

Ce bouton-poussoir momentané est doté d'une indication LED de 12 V et bénéficie d'un indice de protection IP66. Il est conçu pour servir de commande externe câblée sur un système MG Energy compatible.

L'indice IP66 signifie que le bouton-poussoir est entièrement protégé contre l'infiltration de poussière et qu'il est également protégé contre les jets d'eau puissants provenant de toutes les directions. Cela le rend adapté à des environnements exigeants, y compris marins ou humides.

L'alimentation du voyant LED intégré à ce bouton-poussoir doit être compatible avec une tension de 12 V.

Le poids déclaré pour l'expédition de ce bouton-poussoir est de 0,03 kg.

Le contenu fourni inclut un bouton-poussoir momentané LED 12 V IP66 (référence MG5000287).

Pour une installation complète, vous devrez prévoir séparément les éléments suivants :

Le faisceau de câblageLa protection électrique (fusible, disjoncteur)Un boîtier (si nécessaire pour l'intégration)Une étude de commande spécifique à votre application

Non, il est important de ne pas confondre ce bouton de commande momentanée avec un dispositif d'arrêt d'urgence certifié. Il n'est pas conçu pour cette fonction de sécurité critique.

Ce bouton-poussoir est principalement compatible avec le système MG Master LV. Cependant, une validation du brochage et de la fonction attendue est nécessaire en consultant le manuel de l'équipement MG Energy spécifique auquel il sera raccordé.

Le produit est spécifiquement destiné à une commande externe sur un système MG Energy compatible. Bien que la documentation mentionne le MG Master LV, l'utilisation avec d'autres équipements MG Energy nécessiterait une validation approfondie du brochage, de la tension et de la fonction pour assurer une compatibilité correcte et sécurisée.

Ce bouton-poussoir est conçu pour être raccordé à l'entrée External-start-button-I, qui se trouve sur la broche 4 du connecteur A Signal IO du MG Master LV.

L'entrée External-start-button-I du MG Master LV est une entrée de type Pull-down. Cela signifie qu'elle est activée lorsque le bouton ferme le circuit vers la masse (GND).

Avant de procéder à toute connexion, il est impératif de définir précisément la fonction souhaitée et de consulter le schéma de câblage détaillé dans le manuel de l'équipement MG Energy auquel le bouton sera raccordé (par exemple, le MG Master LV).

Il est fortement recommandé de protéger l'alimentation de la LED par un fusible approprié. De plus, il est conseillé de vérifier la continuité du contact au multimètre avant de finaliser la connexion électrique.

Avant de mettre le système en service, il est crucial de tester le comportement complet de l'installation pour s'assurer que toutes les fonctions sont correctes et que le système est sécurisé.

Oui, un boîtier peut être nécessaire pour intégrer le bouton-poussoir de manière sécurisée, en le protégeant des éléments et en assurant une finition esthétique, en fonction de l'emplacement et de l'environnement d'installation.

Avant l'installation, il est conseillé de vérifier attentivement la tension, les courants, les protections électriques, le refroidissement et les interfaces de l'ensemble du système pour garantir un fonctionnement optimal et sécurisé.

Le bouton-poussoir doit être câblé entre l'entrée External-start-button-I (broche 4 du connecteur A Signal IO) et la masse (GND, broche 6 du même connecteur A Signal IO) du MG Master LV. Lorsque le bouton est pressé, il établit une connexion à la masse, activant l'entrée.

Le MG Master LV dispose de sorties auxiliaires, telles que Aux-power-O (broche 1 du connecteur A Signal IO), qui peuvent fournir jusqu'à 13.5V/1A. Si la LED du bouton est spécifiée pour 12V, elle peut être alimentée par une de ces sorties, à condition de s'assurer de la compatibilité de la tension et d'ajouter une protection électrique adéquate (par exemple, un fusible).

L'installation de ce bouton-poussoir implique le raccordement à un système de gestion de batterie complexe et la validation de schémas de câblage. Il est donc recommandé que l'installation soit réalisée par un intégrateur qualifié ou un professionnel ayant des connaissances en électricité marine pour garantir la sécurité et le bon fonctionnement.
