Victron Energy

SCC110020160R

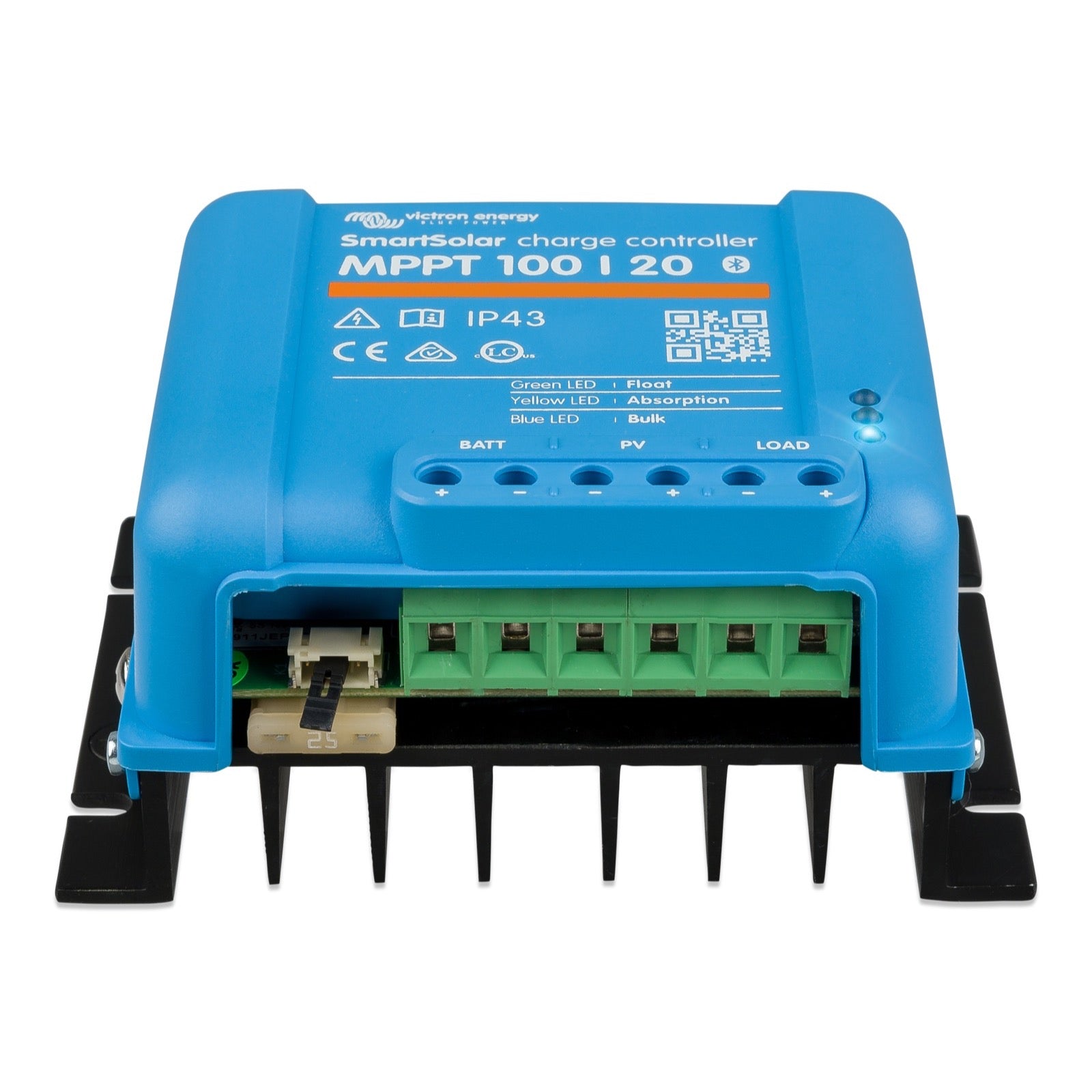

Solarregler Smart Solar MPPT 100/20 12/24/48V

Der Victron Energy SmartSolar MPPT 100/20-Regler (SCC110020160R) optimiert die Solarstromerzeugung mit einem Wirkungsgrad von 98 %.

Er bietet eine adaptive Ladung für 12/24/48-V-Batterien bis 20 A und verarbeitet eine maximale PV-Spannung von 100 V. Zudem verfügt er über Bluetooth zur Überwachung via VictronConnect.

Der BatteryLife-Algorithmus verlängert die Lebensdauer der Batterie, indem er eine übermäßige Entladung verhindert. Im Lieferumfang enthalten: Regler und Bedienungsanleitung.

ListenpreisProfitarif nutzen

102,70€

102,70€ ~~115,20€~~

Steuer inbegriffen. Versand wird beim Bezahlvorgang berechnet.

Auf Lager

Kostenlose Lieferung an Abholstation ab 150€ in Frankreich
Abholung bei Skysat möglich

Individuelle Installation

Vertrauen Sie Skysat für die Installation Ihrer Ausrüstung an Bord

Angebot anfordern

Installateure in Ihrer Nähe

durch unser Netzwerk zertifizierter Installateure

Installateur finden

Service & Support

Wählen Sie eine zusätzliche Hilfe bei der Montage

Technische Daten

Produktverwendung	Regelung und Optimierung der Batterieladung über Solarpaneele
Typ des Solarladereglers	MPPT (Maximum Power Point Tracking)
Maximaler Ladestrom (A)	20
Nennspannung	12/24/48
Maximale MPPT-Leistung	290 (12V) / 580 (24V) / 1160 (48V)
Eingangsspannungsbereich Solar	Bis zu 100
Absolute maximale Solarsystemspannung	100
PV-Startspannung	Vbat + 5
Maximaler Wirkungsgrad	98
Unterstützte Batterie-Chemien	Lithium, AGM, Gel, Blei-Säure
Anzahl Solarpanels-Eingänge	1.0
Unterstützte Verbraucherausgänge	Oui
Anzahl der Ladephasen	3.0
Temperaturkompensation	Oui
Unterstützte Ausgleichsladung	Oui
Kabelgebundenes Netzwerk	VE.Direct
Bluetooth-kompatibel	Oui
Kompatibilität mit mobilen Apps	Oui
Kühlmethode	Passiv (durch natürliche Konvektion)
Schutzfunktionen	Kurzschluss am Ausgang,Überhitzung,Schutz vor Tiefentladung des Akkus,Polaritätsumkehr PV,Kurzschluss PV,Rückstrom PV,Polaritätsumkehr Akku
Display-Typ	Kein (über Mobile-App oder optionalen externen Bildschirm)
Konfigurationssoftwarename	VictronConnect
Firmware-Update-Unterstützung	Oui
Montagetyp	Wandmontage
IP-Schutzart	IP43 (elektronische Komponenten), IP22 (Anschlussbereich)
Betriebstemperaturbereich	-30 bis +60
Gehäusematerial	Metall (Aluminium)
Gewicht	0,65
Abmessungen (B x H x T)	131 x 100 x 60
Battery Recharge Frequency	Wöchentlich
Zertifizierung	EN/IEC 62109-1, UL 1741, CSA C22.2
Charge Algorithm Programmable	Ja
Data Storage Days	46
Data Stored Parameters	Batteriespannung, Batteriestrom, Batterietemperatur, Ladestrom, PV-Spannung, PV-Strom
Max Continuous Load Current A Detail	20 (12V), 20 (24V), 1 (48V)
MPPT-Effizienzgewinn	30
Mppt Technology Detail	Ultra-schnell
Self Consumption Load Off Ma	10 (12V), 8 (24V), 7 (48V)
Self Consumption Load On Ma	19 (12V), 16 (24V), 19 (48V)

Ausführliche Beschreibung

Der Victron Energy SmartSolar MPPT 100/20 (SCC110020160R) ist ein Regler zur Optimierung der Solarenergieerfassung und bietet eine vielseitige Ladelösung für 12-V-, 24-V- und 48-V-Systeme. Er verwaltet einen Nennladestrom von 20 A und akzeptiert eine Leerlaufspannung der Photovoltaikmodule (PV) von bis zu 100 V. Die Nennleistung der PV-Anlage beträgt 290 W bei 12 V, 580 W bei 24 V und 1160 W bei 48 V.

Fortschrittliche MPPT-Technologie und intelligente Konnektivität

Dieser Regler integriert eine ultraschnelle Maximum Power Point Tracking (MPPT)-Technologie, die die Energieausbeute um bis zu 30 % gegenüber PWM-Reglern und um 10 % gegenüber langsameren MPPT-Reglern steigern kann – insbesondere bei wechselnder Bewölkung, wo die Lichtintensität ständig schwankt. Der integrierte Bluetooth Smart ermöglicht drahtlose Konfiguration, Überwachung und Firmware-Updates über die VictronConnect-App, sodass kein externer Dongle erforderlich ist. Für eine kabelgebundene Integration erleichtert der VE.Direct-Port die Verbindung mit einem Color Control GX oder anderen GX-Produkten sowie mit einem PC.

Batteriemanagement und Schutzfunktionen

Der SmartSolar MPPT 100/20 verfügt über einen intelligenten Ladeausgang, der eine übermäßige Entladung der Batterie verhindert. Der BatteryLife-Algorithmus passt die Abschaltschwelle der Last an, um eine nahezu vollständige Aufladung der Batterie mindestens einmal pro Woche zu gewährleisten und so deren Lebensdauer zu verlängern. Der Regler kann auch vollständig entladene Batterien (bis 0 V) wieder aufladen, sofern die Zellen nicht beschädigt sind. Er bietet einen programmierbaren Batterieladealgorithmus, der mit Lithium-, AGM-, Gel- und Blei-Säure-Batterien kompatibel ist, inklusive interner Temperaturkompensation. Externe Spannungs- und Temperatursensoren für die Batterie können per Bluetooth (Smart Battery Sense oder BMV-712 Smart) hinzugefügt werden, um die Genauigkeit zu erhöhen. Der Regler ist gegen Ausgangskurzschlüsse, Überhitzung und falsche Polung der Batterie (durch Sicherung) geschützt. Mit einem Spitzenwirkungsgrad von 98 % und einem Betriebstemperaturbereich von -30 bis +60 °C (Nennleistung bis 40 °C) ist dieses Modell eine robuste und leistungsstarke Lösung aus der SmartSolar-Serie von Victron Energy. Es bietet höhere Kapazitäten als die Modelle 75/10 oder 75/15, insbesondere durch die 48-V-Kompatibilität und den Ladestrom von 20 A.

Expertenmeinung

Pol CONIN

Digitalverantwortlicher

« Analyse des Victron Energy SmartSolar MPPT 100/20-Reglers für Marineanwendungen »

Der Victron Energy SmartSolar MPPT 100/20-Regler stellt eine technisch sinnvolle Lösung für mittelgroße Marineanlagen sowie autarke Landanlagen dar. Seine Fähigkeit, mit 12-V-, 24-V- oder 48-V-Batteriebänken zu arbeiten, kombiniert mit einem Ladestrommanagement von 20 A und einer maximalen PV-Spannung von 100 V, bietet eine flexible Anpassung an unterschiedliche Panel-Konfigurationen. Dieses Modell eignet sich besonders für Sportboote oder kleine gewerbliche Wasserfahrzeuge, die eine optimierte Ladung ohne den Platzbedarf größerer Systeme benötigen.

Der praktische Nutzen des SmartSolar MPPT 100/20 liegt in seiner eingebauten Intelligenz. Die integrierte Bluetooth-Schnittstelle in Kombination mit der VictronConnect-App vereinfacht Inbetriebnahme, Echtzeit-Monitoring und die Anpassung von Ladeparametern erheblich. Diese drahtlose Schnittstelle ist ein entscheidender Vorteil für Installateure und Endanwender, da sie zusätzliche Displays oder Dongles für grundlegende Diagnosen überflüssig macht. Der "BatteryLife"-Algorithmus ist ein zentrales Differenzierungsmerkmal, das die Lebensdauer der Batterien durch Vermeidung chronischer Tiefentladungen verlängert – ein häufiges Problem in Solarstromanlagen mit intermittierender Energiezufuhr. Diese proaktive Entladungssteuerung stellt einen deutlichen Vorteil gegenüber einfacheren MPPT-Reglern dar.

Aus installationstechnischer Sicht sind seine kompakten Abmessungen (100 x 131 x 60 mm) und die Schutzklasse IP43 für die Elektronikkomponenten (IP22 für die Anschlüsse) für den Einbau in feuchtigkeitsgeschützten Technikräumen ausgelegt. Die 6-mm²-Klemmen sind für den Nennstrom von 20 A geeignet. Obwohl er bis zu 0 V tiefentladene Batterien wieder aufladen kann, muss sichergestellt werden, dass die Batterien nicht irreversibel beschädigt sind. Für komplexere Systeme, die eine tiefere Integration mit einem BMS oder anderen Victron-Geräten über VE.Bus erfordern, wird die Kombination mit einem GX-Gerät empfohlen. Dieser Regler ist weniger für groß angelegte Solarstromanlagen mit Ladeströmen über 20 A geeignet, für die andere Modelle der SmartSolar-Serie (z. B. 100/30, 100/50) besser passen würden.

Durabilité

Facilité d'installation

Rapport performance / prix

Zahlung und Sicherheit

Ihre Zahlungsinformationen und Daten werden sicher verarbeitet.

Solarregler Smart Solar MPPT 100/20 12/24/48V

102,70€

102,70€ ~~115,20€~~

Häufig gestellte Fragen

Benötigen Sie Hilfe? Kontaktieren Sie uns

Welche Batteriespannungen werden von diesem Solarregler unterstützt?

Der SmartSolar MPPT 100/20 Regler ist kompatibel mit 12-V-, 24-V- und 48-V-Batteriesystemen. Er erkennt die Systemspannung automatisch.

Wie viel maximale Leistung der Solarpaneele kann ich an diesen Laderegler anschließen?

Die maximale Nennleistung der Photovoltaik(PV)-Module, die der Laderegler verarbeiten kann, beträgt 290W für ein 12V-System, 580W für ein 24V-System und 1160W für ein 48V-System. Wird eine höhere PV-Leistung angeschlossen, begrenzt der Regler die Eingangsleistung.

Ist der Victron SmartSolar MPPT 100/20-Regler mit Bluetooth ausgestattet?

Ja, der Regler ist mit der Bluetooth-Smart-Technologie ausgestattet. Dadurch ist eine drahtlose Konfiguration, Überwachung und Aktualisierung über die VictronConnect-App auf Ihrem Smartphone oder Tablet möglich – ohne externen Dongle.

Wie funktioniert die ultraschnelle MPPT-Technologie dieses Reglers?

Die ultraschnelle MPPT-Technologie optimiert die Solarenergiegewinnung, indem sie kontinuierlich den Punkt maximaler Leistung der Module verfolgt. Gegenüber PWM-Reglern kann sie die Energieausbeute um bis zu 30 % steigern, gegenüber langsameren MPPT-Reglern um bis zu 10 %, insbesondere bei wechselhaftem Bewölkungsgrad mit ständig schwankender Lichtintensität.

Kann ich externe Spannungs- oder Batterietemperatursensoren anschließen?

Ja, externe Spannungs- und Batterietemperatursensoren können per Bluetooth hinzugefügt werden. Verwenden Sie ein Smart Battery Sense oder einen BMV-712 Smart Battery Monitor, um diese Daten an den Regler zu übertragen.

Wie hoch darf die maximale Leerlaufspannung der Solarpaneele sein, die der Laderegler akzeptiert?

Der SmartSolar MPPT 100/20-Laderegler akzeptiert eine Leerlaufspannung der Photovoltaikmodule (PV) von bis zu 100 V.

Kann dieser Regler eine vollständig entladene Batterie wieder aufladen?

Ja, der Regler verfügt über eine Funktion zur Wiederherstellung vollständig entladener Batterien. Er kann die Ladung auch dann einleiten, wenn die Batterie auf 0 Volt entladen wurde, sofern die Zellen nicht beschädigt sind. Er kann sich auch wieder mit einer vollständig entladenen Li-Ion-Batterie verbinden, die über eine integrierte Abschaltfunktion verfügt.

Welche Batterietypen sind mit dem programmierbaren Ladealgorithmus kompatibel?

Der programmierbare Batterieladealgorithmus ist mit mehreren Batterietypen kompatibel, darunter Lithium-, AGM-, Gel- und Blei-Säure-Batterien. Er umfasst zudem eine interne Temperaturkompensation.

Welche Funktion hat der Lastausgang und wie hoch ist der maximale Strom dieses Reglers?

Der intelligente Lastausgang verhindert eine übermäßige Entladung der Batterie, indem er Verbraucher abschaltet, sobald die Batterie eine voreingestellte Spannung erreicht. Bei 48-V-Systemen erfolgt diese Funktion über ein Relais. Der Lastausgang ist kurzschlussgeschützt und kann bei 12-V- und 24-V-Systemen einen Dauerstrom von maximal 20 A handhaben, bei 48-V-Systemen maximal 1 A.

Was ist der BatteryLife-Algorithmus und wie schützt er meine Batterie?

Der BatteryLife-Algorithmus ist eine intelligente Batterieverwaltung, die eine übermäßige Entladung verhindert. Kann der Laderegler die Batterie an einem Tag nicht vollständig aufladen, passt BatteryLife täglich den Abschaltpegel der Ladung leicht an (schaltet die Ladung früher ab), bis die gewonnene Solarenergie ausreicht, um die Batterie auf fast 100 % aufzuladen. Anschließend wird der Abschaltpegel so moduliert, dass etwa einmal pro Woche eine nahezu vollständige Aufladung sichergestellt wird, wodurch die Lebensdauer der Batterie verlängert wird.

Wie hoch ist der Nennladestrom dieses Reglers?

Der Nennladestrom des SmartSolar MPPT 100/20 Reglers beträgt 20 A.

Verfügt der Regler über einen Überhitzungs- oder Kurzschlussschutz?

Ja, der Regler ist mit einem Kurzschlussschutz für den Ausgang und einem Überhitzungsschutz ausgestattet, um die Sicherheit Ihres Systems zu gewährleisten.

Welche Anforderungen gelten für die an den Regler anzuschließenden Leistungskabel?

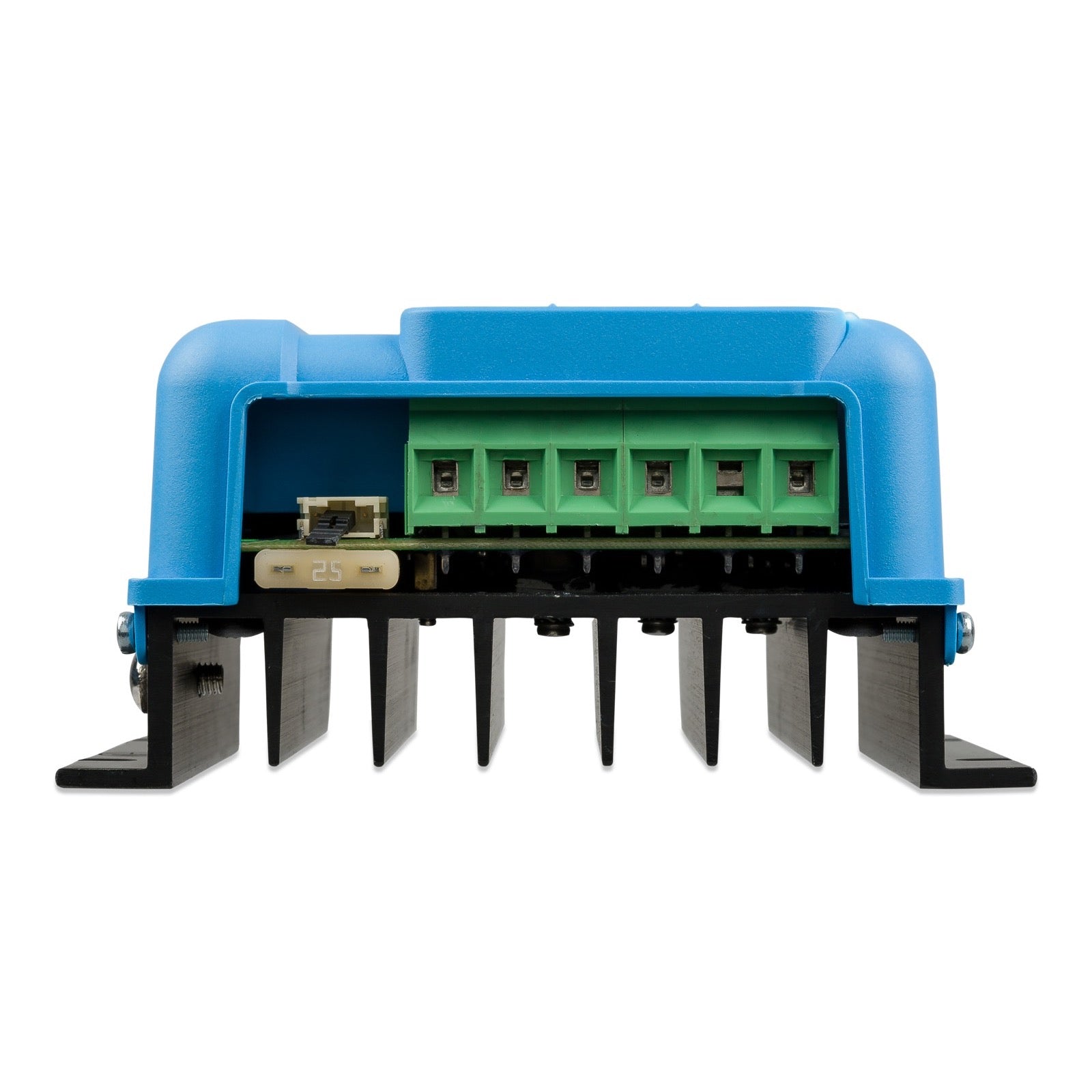

Die Leistungsklemmen des Reglers sind für Kabel mit 6 mm² (AWG10) ausgelegt, um eine sichere und effiziente elektrische Verbindung zu gewährleisten.

Wie ist der Betriebstemperaturbereich dieses Reglers?

Der Regler funktioniert in einem Temperaturbereich von -30 bis +60 °C. Wichtig: Bis 40 °C liefert er seine volle Nennleistung.

Wie kann ich die Leistung meines Solarsystems mit diesem Laderegler überwachen?

Sie können die Leistung Ihres Solarsystems über die VictronConnect-App dank des integrierten Bluetooths überwachen. Der Laderegler speichert zudem historische Daten zu Spannung, Strom und Temperatur der Batterie, zum Ladestrom, zur Spannung und zum Strom der PV-Anlage über einen Zeitraum von 46 Tagen.

Ist es möglich, den Regler an ein GX-Überwachungssystem von Victron Energy anzuschließen?

Ja, der Regler ist mit einem VE.Direct-Port ausgestattet, der eine kabelgebundene Verbindung zu einem Color Control GX oder anderen GX-Produkten sowie zu einem PC oder anderen Geräten für erweiterte Integration und Überwachung ermöglicht.

Wie hoch ist der maximale Kurzschlussstrom der PV-Module, den der Laderegler verkraften kann?

Der maximale Kurzschlussstrom der PV-Module, den der Laderegler verkraften kann, beträgt 20 A. Es ist entscheidend, ein PV-Feld mit einem höheren Kurzschlussstrom nicht anzuschließen, da dies den Laderegler beschädigen könnte.

Wie kompensiert der Laderegler die Temperatur für die Batterieladung?

Der Laderegler verfügt über einen internen Temperatursensor, der die Ladespannung (Absorption und Floating) automatisch in Abhängigkeit von der Umgebungstemperatur anpasst. Die Kompensation beträgt je nach System -16 mV / °C oder -32 mV / °C. Dies sorgt für eine optimale Ladung und verlängert die Lebensdauer der Batterie.
