Phoenix VE.Direct Schuko-Wechselrichter 12V/250W

Der Victron Energy VE.Direct Schuko*-Wandler (Bestellnummer PIN121251200) wandelt eine Gleichspannung von 12 V – typischerweise aus einer Batterie – in eine Wechselspannung von 230 V mit sinusförmigem Verlauf um. Er ermöglicht die Stromversorgung herkömmlicher Elektrogeräte aus einer Gleichstromquelle.

Dieser Spannungswandler liefert eine Dauerausgangsleistung von 250 W bei einer Umgebungstemperatur von 25 °C. Die Leistung reduziert sich auf 200 W bei einer Umgebungstemperatur von 40 °C.

Ja, dieser Konverter verfügt über eine hohe Anlaufkapazität. Er kann für 2 Sekunden eine Spitzenleistung von 400 W liefern, was ausreicht, um induktive Lasten wie bestimmte Elektrowerkzeuge oder LED-Leuchten zu starten.

Die AC-Ausgangsspannung beträgt 230 VAC +/- 3%. Die Ausgangsfrequenz liegt bei 50 Hz oder 60 Hz +/- 0,1%. Diese Parameter sind vom Benutzer frei einstellbar.

Ja, der Wandler verfügt über mehrere Schutzfunktionen, um die Sicherheit und Langlebigkeit des Geräts sowie Ihrer Installation zu gewährleisten. Dazu gehören Schutz vor:

Kurzschlüssen am AusgangÜberlastungenZu hohen BatteriespannungenZu niedrigen BatteriespannungenÜberhitzungZu hohen DC-Welligkeiten

Der ECO-Modus ist eine Energiesparfunktion. Bei Aktivierung schaltet der Wechselrichter in den Standby-Modus, wenn die angeschlossene Last unter einen voreingestellten Wert fällt (Standard: Mindestlast 15 W). Im Standby-Modus reduziert sich der Leerlaufverbrauch auf 1 W (Standard). Der Wechselrichter schaltet sich kurzzeitig wieder ein (Standard: alle 2,5 Sekunden), um zu prüfen, ob die Last angestiegen ist. Überschreitet die Last den voreingestellten Wert, bleibt der Wechselrichter eingeschaltet.

Der Wandler ist mit einem VE.Direct-Anschluss ausgestattet, der eine vollständige Konfiguration ermöglicht. Sie können ihn über ein VE.Direct-zu-USB-Interfacekabel (nicht im Lieferumfang enthalten) mit einem Computer verbinden oder mit einem Bluetooth-Smart-VE.Direct-Dongle (nicht im Lieferumfang enthalten) für Apple- und Android-Smartphones und -Tablets. Dadurch lassen sich Parameter wie Alarmschwellen und Abschaltspannung bei niedriger Batteriespannung, Ausgangsspannung und -frequenz sowie ECO-Modus-Einstellungen anpassen.

Die VE.Direct-Konnektivität ermöglicht die Fernüberwachung und -konfiguration Ihres Wechselrichters. Sie bietet Zugriff auf Daten wie Eingangsspannung, Ausgangsspannung, Ladezustand und Alarme. Zudem lassen sich erweiterte Einstellungen anpassen, um den Betrieb des Wechselrichters nach Ihren spezifischen Anforderungen zu optimieren.

Der Leerlaufverbrauch dieses Spannungswandlers beträgt 5 W im normalen Betrieb. Im ECO-Modus wird der standardmäßige Leerlaufverbrauch auf 1 W reduziert, wenn der Wandler im Standby-Modus ist.

Der Wandler kann in einem Temperaturbereich von -40 °C bis +65 °C betrieben werden. Er verfügt über eine ventilatorunterstützte Kühlung. Wichtig: Ab 40 °C erfolgt eine Leistungsreduzierung um 1,25 % pro Grad Celsius.

Dieses spezifische Modell, der VE.Direct Schuko*, ist mit einer AC-Ausgangssteckdose vom Typ Schuko (CEE 7/4) ausgestattet.

Ja, der Victron Energy VE.Direct Schuko*-Wandler erzeugt eine reine Sinuswelle. Dies stellt sicher, dass angeschlossene Geräte optimal und ohne Risiko von Schäden betrieben werden, auch bei empfindlicher Elektronik.

Für optimale Leistung sollte der Wandler auf einer ebenen Fläche montiert werden. Es wird empfohlen, ihn an der Basis oder vertikal an einer Wand mit dem Lüfter nach unten zu befestigen. Halten Sie mindestens 10 Zentimeter freien Abstand um das Gerät herum für eine ausreichende Belüftung ein. Vermeiden Sie direkte Sonneneinstrahlung, Feuchtigkeit, Regen sowie staubige oder explosionsgefährdete Umgebungen. Die Umgebungstemperatur sollte zwischen -20 °C und 40 °C liegen.

Für eine optimale Leistung müssen Batterien mit ausreichender Kapazität und DC-Kabel mit geeignetem Querschnitt verwendet werden. Der Wechselrichter verfügt über Schraubklemmen zum Anschluss der Batterie. Es wird empfohlen, die DC-Kabellänge auf maximal 3 Meter zu begrenzen, um Spannungsverluste zu minimieren.

Ja, dieser Wandler (Modell 12/250) ist mit zwei internen DC-Sicherungen à 30 A (Typ ATOF 32 V) ausgestattet. Diese Sicherungen sind jedoch nicht vom Benutzer austauschbar. Eine Verpolung beim Anschluss der Batterie kann zum Auslösen dieser Sicherungen und zur Beschädigung des Wandlers führen.

Beim Modell 12/250 hängen die empfohlenen DC-Kabelquerschnitte von der Kabellänge ab:

Bei einer Kabellänge von 0 bis 1,5 Meter wird ein Querschnitt von 4 mm² empfohlen. Bei einer Kabellänge von 1,5 bis 3 Metern wird ein Querschnitt von 6 mm² empfohlen. Der maximale Kabelquerschnitt, den die Schraubklemmen aufnehmen können, beträgt 10 mm².

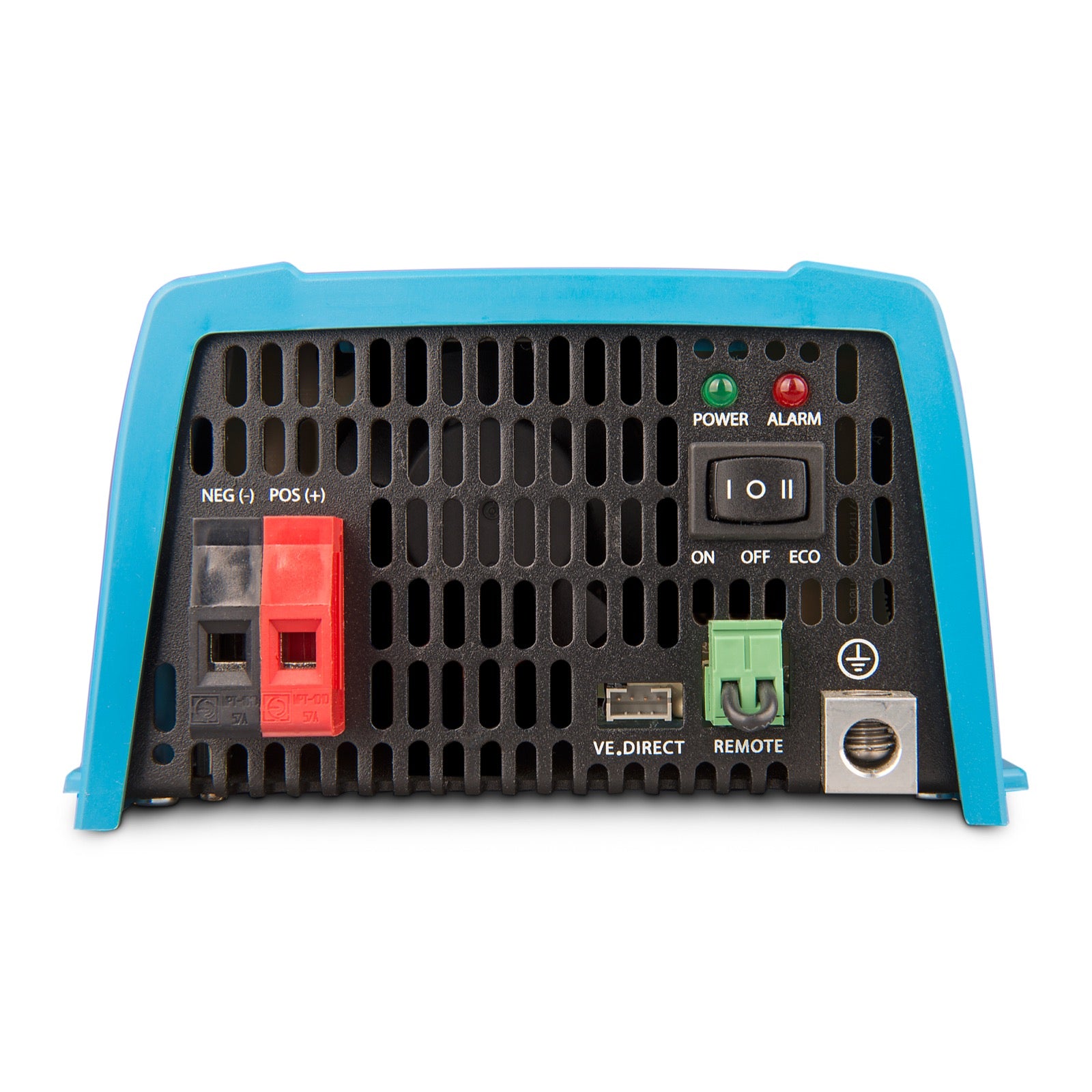

Ein Fernschalter kann an den dafür vorgesehenen zweipoligen Steckverbinder des Wechselrichters angeschlossen werden. Alternativ kann der linke Kontakt dieses Steckverbinders mit dem Pluspol der Batterie verbunden werden, was z. B. für automotive Anwendungen nützlich ist, indem er an den Zündschalter angeschlossen wird. Wichtig: Der Frontschalter des Wechselrichters muss ebenfalls auf 'Ein' oder 'ECO' gestellt sein, damit das Gerät startet.

Ja, der Spannungswandler ist ein Produkt der Sicherheitsklasse I. Das bedeutet, dass das Gehäuse geerdet werden muss. Ein Erdungspunkt befindet sich außerhalb des Produkts. Die Erdungsleitung, die die Erdungsklemme des Gehäuses mit der Erde verbindet, muss mindestens den halben Querschnitt der für die Batterieverbindung verwendeten Leiter aufweisen.

Für den Victron Energy VE.Direct Schuko*-Wandler (Modell 12/250) wird eine Mindestbatteriekapazität von 30 Ah empfohlen. Eine Batterie mit geringerer Kapazität kann die Leistung oder die Lebensdauer der Batterie und des Wandlers beeinträchtigen.

Zur Konfiguration des Wandlers über einen Computer benötigen Sie ein VE.Direct-zu-USB-Schnittstellenkabel. Für eine drahtlose Konfiguration über ein Smartphone oder Tablet (Apple oder Android) ist ein Bluetooth-Smart-VE.Direct-Dongle erforderlich. Dieses Zubehör ist nicht im Lieferumfang des Wandlers enthalten und muss separat erworben werden.
