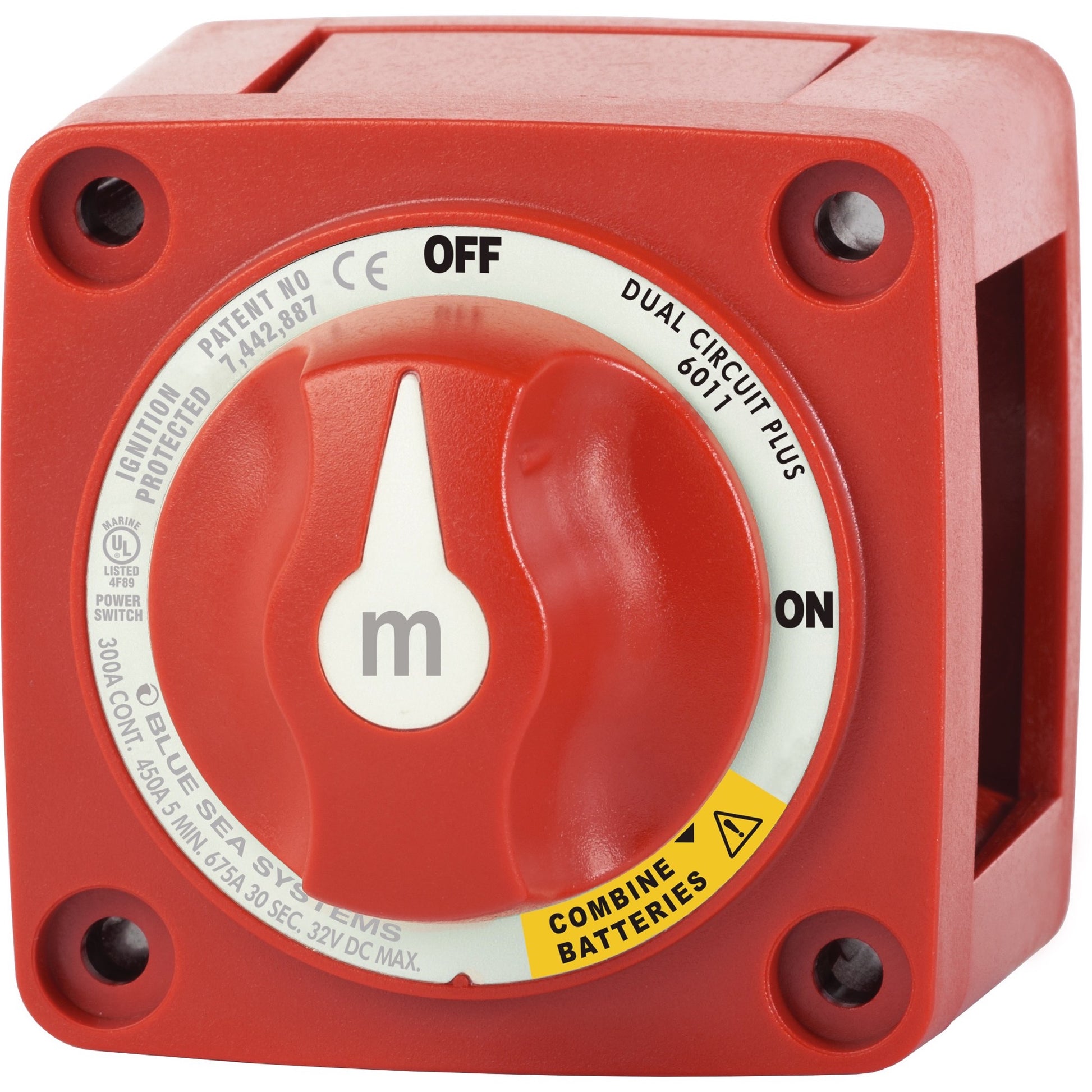

Interruttore batteria a doppio circuito Plus™ mini m-Series - rosso
In magazzino
Caratteristiche tecniche
Caratteristiche tecniche
| Tensione nominale | 12V/24V |
| Dimensione del terminale | 3/8"-16 (M10) |
| Grado IP | IP66 |
| Conformità ABYC | Sì |
| Colore attuatore | Rosso |
| Stile attuatore | Rotativo |
| Amperaggio | 300 |
| Automatic Charging Relay Compatibility | Sì |
| Cable Size To Meet Ratings Awg | 4/0 |
| Cable Size To Meet Ratings Mm2 | 120 |
| Corrente continua (A) | 300 |
| Tipo di controllo | Manopola rotativa |
| Corrente di avviamento (A) | 675 |
| Depth Behind Panel Front Mount Mm | 19.12 |
| Depth Behind Panel Rear Mount Mm | 22.86 |
| Dimensioni (L x A x P) | 75 x 75 x 84 mm |
| Materiale cassa | Plastica |
| Tipo di installazione | Superficie, incassato anteriore o incassato posteriore |
| Corrente intermittente (A) | 450 |
| Spia luminosa | No |
| Max Terminal Stud Torque | 13.56 |
| Tensione massima DC | 32 |
| Tipo di montaggio | Superficie, incassato anteriore o incassato posteriore |
| Numero di poli | 2 |
| Intervallo di tensione operativa | 0-32 |
| Operation Restriction Engine Running | Non spegnere il motore in funzione |
| Numero di prese | 2 |
| Diametro di taglio del pannello (mm) | 67 |
| Panel Cutout Diameter Rear Mm | 59 |
| Posizioni | 3 |
| Utilizzo del prodotto | Gestire e isolare due banchi batterie, combinarli o separarli per alimentare carichi e proteggere l'elettronica sensibile, ideale per motori fuoribordo e piccoli motori termici. |
| Tipologia del prodotto | Sezionatore batteria |
| Funzione dell'interruttore | Commutatore di batteria |
| Tipo di switch | Dual Circuit Plus™ |
| Terminal Stud Material | Rame stagnata |
| Tipo di terminale | Bulloni |
| Tipo di connessione cablata | A occhio |
Descrizione dettagliata
Descrizione dettagliata
L’interruttore batteria BLUE SEA m-Series Mini Dual Circuit Plus™ (modello 6011) è una soluzione compatta e robusta progettata per la gestione efficiente di due banchi batterie isolati. Ideale per motori fuoribordo e piccoli motori a benzina o diesel, questo commutatore offre una corrente continua massima di 300A DC per circuito, con una corrente di avviamento di 675A DC per 30 secondi e una corrente intermittente di 450A DC per 5 minuti. La funzionalità Dual Circuit Plus™ consente di commutare simultaneamente due banchi batterie verso tutti i carichi o di combinarli per esigenze energetiche aumentate o situazioni di emergenza.
Questo modello integra perni in rame stagnato da 3/8"-16 (M10), garantendo massima conduttività e un’eccellente resistenza alla corrosione in ambiente marino. La progettazione monoblocco dei perni assicura una connessione stabile e affidabile nel lungo periodo. Una custodia isolante con tre sezioni laterali removibili protegge i contatti posteriori e facilita l’accesso dei cavi, consentendo un cablaggio flessibile in tutte le direzioni.
Posizionamento e Gamma Blue Sea Systems
La serie m-Series di Blue Sea Systems rappresenta l’opzione più compatta della marca, particolarmente adatta agli impianti dove lo spazio è una risorsa limitata. Con una corrente continua massima di 300A, è specificamente progettata per motori fuoribordo e piccoli motori termici. Si distingue dalle gamme superiori come la e-Series, che offre una corrente continua massima di 350A per motori entrobordo a benzina o diesel, e la HD-Series, destinata ai grandi motori diesel con una corrente continua massima fino a 600A. Il modello 6011, grazie alla funzione Dual Circuit Plus™, consente una gestione flessibile delle batterie, isolando i circuiti di avviamento e di servizio e offrendo una funzione di combinazione per situazioni di emergenza, garantendo così una preservazione ottimale della batteria di avviamento e una protezione delle apparecchiature elettroniche sensibili.
Conformità e Installazione Tecnica
Questo interruttore batteria rispetta i requisiti ABYC per i commutatori di batteria ed è elencato UL 1107. È inoltre conforme alle norme UL 1500 e SAE J1171 per la protezione contro l’accensione esterna, rendendolo sicuro per installazioni su imbarcazioni con motore a benzina. La tensione massima di funzionamento è di 32V DC. Per garantire prestazioni ottimali, si consiglia l’utilizzo di cavi da 4/0 AWG (120 mm²) per ogni morsetto, con una coppia di serraggio di 13,56 N·m (120 in-lb). Le dimensioni compatte (circa 74,93 mm x 74,93 mm) e le molteplici opzioni di montaggio (superficie, pannello anteriore, pannello posteriore) ne facilitano l’integrazione in vari layout.
