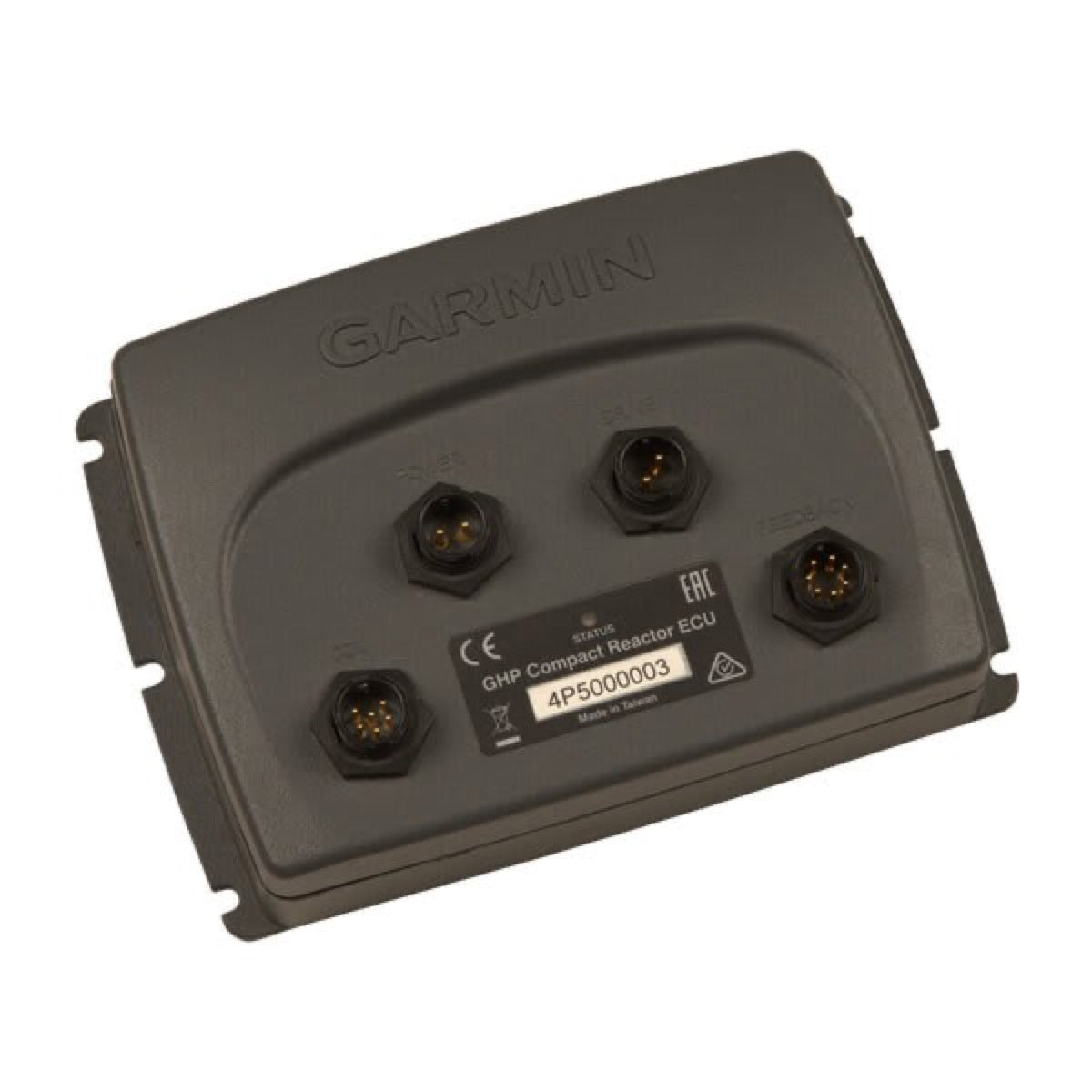

Unità di controllo elettronico (ECU) per GHP Compact Reactor™

L'unité de contrôle électronique (ECU) Garmin pour GHP Compact Reactor™ est le composant central du système de pilote automatique GHP Compact Reactor. Elle est responsable de la connexion et de l'alimentation de l'unité de calcul de cap (CCU) et de la pompe hydraulique, qu'elle contrôle en fonction des informations reçues de la CCU.

Le rôle principal de l'ECU est de servir de cerveau central pour le pilote automatique GHP Compact Reactor. Elle gère la communication et l'alimentation entre l'unité de calcul de cap (CCU) et la pompe hydraulique, en commandant la pompe pour diriger le bateau selon les instructions du pilote automatique.

L'unité de contrôle électronique (ECU) Garmin GHP Compact Reactor™ mesure environ 15,2 cm de longueur, 7,6 cm de largeur et 22,9 cm de hauteur. Elle est conçue pour une intégration compacte dans votre bateau.

L'unité de contrôle électronique (ECU) Garmin GHP Compact Reactor™ opère sur une tension d'alimentation de 12V à 24Vdc.

Le câble d'alimentation fourni avec l'unité de contrôle électronique (ECU) Garmin GHP Compact Reactor™ a une longueur de 24 pouces.

L'unité de contrôle électronique (ECU) doit être montée dans un endroit où elle ne sera pas submergée ou exposée au lavage direct. Elle n'est pas conçue pour une immersion complète.

Cette ECU est spécifiquement conçue pour être le composant central du système de pilote automatique Garmin GHP Compact Reactor™. Elle n'est pas destinée à être utilisée avec d'autres systèmes de pilote automatique Garmin ou d'autres marques.

Le système GHP Compact Reactor, dont cette ECU fait partie, est spécifiquement adapté aux bateaux monomoteurs hors-bord, généralement de moins de 9 mètres (30 pieds). Il est principalement ciblé pour les applications de croisière.

Oui, la communication réseau de l'ECU s'effectue via NMEA 2000. Cela permet le partage des données de cap du pilote automatique avec d'autres appareils compatibles connectés au même réseau NMEA 2000.

Non, l'ECU pour GHP Compact Reactor™ est optimisée pour un segment de marché différent de celui des modèles Reactor 40. Les modèles Reactor 40 sont recommandés pour les bateaux de plus de 7,6 mètres (25 pieds) ou les moteurs de plus de 150 chevaux, ou pour des applications nécessitant une précision extrême à basse vitesse ou dans des mers agitées, ce qui n'est pas le cas de cette ECU.

Pour que l'unité de contrôle électronique (ECU) fonctionne, elle doit être connectée à une unité de calcul de cap (CCU) et à une pompe hydraulique. Ces composants sont essentiels pour former un système de pilote automatique GHP Compact Reactor complet et fonctionnel.

Oui, pour éviter d'endommager votre bateau et garantir un fonctionnement correct, le système de pilote automatique, y compris l'ECU, doit être installé par un installateur marin qualifié. Une connaissance spécifique des composants de direction hydraulique et des systèmes électriques marins est requise pour une installation appropriée.

L'ECU peut être montée sur une surface plane dans n'importe quelle direction. Il est crucial de la monter dans un endroit où elle ne sera pas submergée ou exposée au lavage. De plus, elle doit être installée à moins de 0,5 mètre (19 pouces) de la pompe hydraulique.

L'unité de contrôle électronique (ECU) doit être montée à moins de 0,5 mètre (19 pouces) de la pompe hydraulique. Cette proximité est essentielle car les câbles reliant l'ECU à la pompe ne peuvent pas être étendus.

Non, les câbles connectant l'unité de contrôle électronique (ECU) à la pompe hydraulique ne peuvent pas être étendus. Il est donc impératif de monter l'ECU à moins de 0,5 mètre (19 pouces) de la pompe.

Oui, le câble d'alimentation de l'unité de contrôle électronique (ECU) se connecte à la batterie du bateau et peut être étendu si la longueur fournie n'est pas suffisante pour atteindre la source d'alimentation.

L'installation du système de pilote automatique GHP Compact Reactor nécessite plusieurs outils. Parmi les plus importants, on trouve des lunettes de sécurité, une perceuse et des forets, des clés, des coupe-fils/dénudeurs, des tournevis, des colliers de serrage, des connecteurs de fils étanches ou de la gaine thermorétractable avec un pistolet thermique, du mastic marin, un spray inhibiteur de corrosion marine, une boussole portable pour tester les interférences magnétiques, des tuyaux hydrauliques, des raccords en T hydrauliques, du fluide hydraulique et de l'équipement de purge hydraulique.

Oui, bien que l'ECU puisse être montée dans n'importe quelle direction, l'unité de calcul de cap (CCU) est le capteur primaire et son emplacement est critique. La CCU doit être montée sur une surface rigide, pas à moins de 60 cm (2 pieds) de fer, d'aimants, de fils à courant élevé ou de pompes intermittentes, et pas à moins de 1,5 m (5 pieds) d'un gros aimant. Le câble de la CCU à l'ECU est de 5 mètres (16 pieds) et ne peut pas être coupé, mais des rallonges sont disponibles.

Après l'installation physique, le système de pilote automatique doit être configuré et réglé selon la dynamique de votre bateau. Cela se fait en utilisant les assistants de configuration « Dockside Wizard » et « Sea Trial Wizard ». Ces assistants vous guident à travers les étapes nécessaires, telles que le calibrage du gouvernail, la sélection de la source de vitesse et le calibrage de la boussole.

Oui, si votre package de pilote automatique ne contient pas de commande de barre dédiée, vous pouvez configurer le système en utilisant un traceur de cartes compatible Garmin qui est connecté au même réseau NMEA 2000 que l'unité de calcul de cap (CCU) du pilote automatique.
