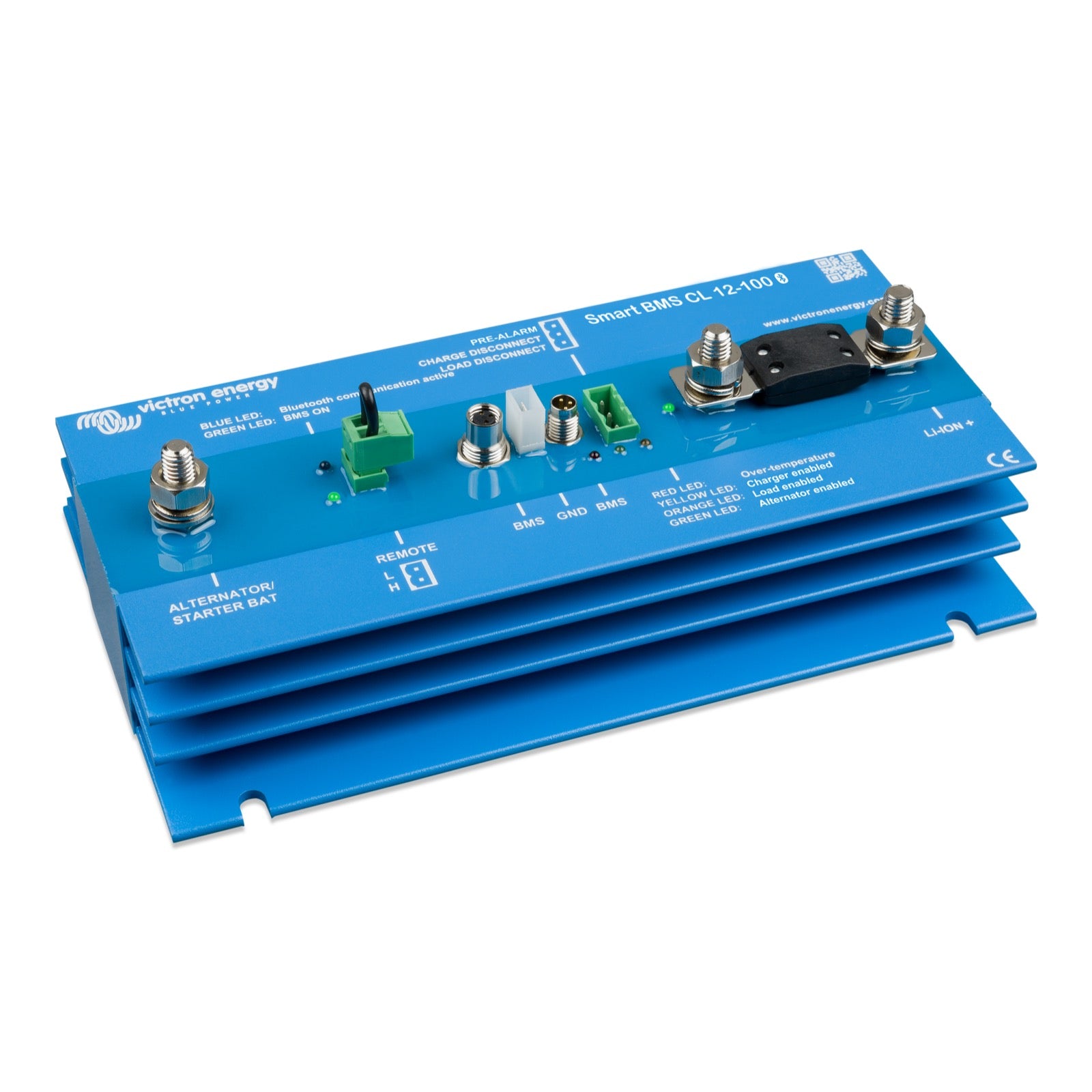

Smart BMS CL 12-100

Le Smart BMS CL 12-100 de Victron Energy est un système de gestion de batterie (BMS) tout-en-un. Il est spécifiquement conçu pour les batteries lithium Victron Smart 12,8 V et les systèmes 12 V équipés d'un alternateur, notamment dans les véhicules et les bateaux. Sa fonction principale est de protéger et de surveiller chaque cellule individuelle de la batterie.

Ce BMS est spécifiquement destiné aux batteries lithium Victron Smart 12,8 V. Il assure la protection et la surveillance de chaque cellule individuelle au sein de ces batteries.

Il est possible de connecter jusqu'à 20 batteries lithium Victron Smart 12,8 V dans un seul système géré par ce BMS.

Dans un système 12 V, le Smart BMS CL 12-100 peut gérer une capacité de stockage d'énergie maximale de 84 kWh, en connectant jusqu'à 20 batteries.

Le port Alternateur/Starter Batt+ assure une limitation de courant et un flux unidirectionnel de l'alternateur vers la batterie lithium. Cela permet de connecter en toute sécurité n'importe quel alternateur 12 V (et batterie de démarrage) à la batterie lithium, tout en protégeant l'alternateur contre la surcharge et la batterie lithium contre les courants de charge excessifs.

Le Smart BMS CL 12-100 protège l'alternateur en limitant électroniquement le courant d'entrée sur le port Alternateur/Starter Batt+ à environ 90 % du calibre du fusible. Par exemple, avec un fusible de 100 A, le courant d'entrée est limité à environ 90 A. Cette limitation empêche l'alternateur de surchauffer et de tomber en panne en cas de fonctionnement prolongé à pleine puissance.

Non, le flux de courant est unidirectionnel. Le Smart BMS CL 12-100 empêche le courant de circuler de la batterie lithium vers la batterie de démarrage, ce qui protège la batterie lithium contre une décharge profonde.

Le BMS surveille et protège chaque cellule individuelle de la batterie. Il déconnectera l'alternateur, les sources de charge ou les charges CC en cas de :

Tension de cellule de batterie basse ou élevéeTempérature excessive

La sortie de pré-alarme peut être utilisée pour activer un relais, une LED ou un avertisseur sonore. Elle émet un signal d'avertissement avant que le BMS ne déconnecte les batteries du système en cas de tension de cellule basse imminente. L'alarme se déclenche avec un délai minimum de 30 secondes avant la désactivation de la sortie de déconnexion de charge.

Le Smart BMS CL 12-100 bénéficie d'une protection électronique de type IP65. Cela signifie qu'il est protégé contre la poussière et les jets d'eau à basse pression provenant de toutes les directions.

Les dimensions du Smart BMS CL 12-100 sont de 65 x 120 x 224 mm (hauteur x largeur x profondeur). Son poids est de 1,6 kg.

La surveillance, la configuration initiale et le diagnostic du BMS s'effectuent via Bluetooth à l'aide de l'application VictronConnect. Cette application permet de visualiser les paramètres clés en temps réel.

L'« Instant Readout » est une fonctionnalité de l'application VictronConnect qui permet de lire les valeurs les plus importantes du BMS en temps réel sans avoir besoin de se connecter au BMS. Cela facilite le diagnostic rapide et offre une meilleure portée que les connexions Bluetooth classiques.

Oui, il est conçu pour être connecté en toute sécurité à n'importe quel alternateur 12 V, grâce à son entrée dédiée qui fournit une limitation de courant et une protection contre la surcharge de l'alternateur.

Ce BMS a été spécifiquement conçu pour les systèmes 12 V équipés d'un alternateur, tels que ceux que l'on trouve dans les véhicules et les bateaux.

Non, le Smart BMS CL 12-100 est un système de gestion de batterie tout-en-un spécifiquement conçu pour les batteries lithium Victron Smart 12,8 V. Il n'est pas compatible avec les batteries d'autres marques.

La sortie de déconnexion de charge peut être utilisée pour contrôler les charges CC dotées d'une entrée marche/arrêt à distance, telles que les BatteryProtect, les onduleurs ou les convertisseurs DC-DC. Elle coupe la charge en cas de risque de sous-tension des cellules pour éviter une décharge profonde.

La sortie de déconnexion de charge peut contrôler le port marche/arrêt à distance de divers chargeurs, notamment le chargeur Phoenix Smart Charger IP43, un relais Cyrix-Li-Charge ou un combinateur de batterie Cyrix-Li-ct. Elle permet d'interrompre la charge en cas de surtension des cellules ou de température excessive.

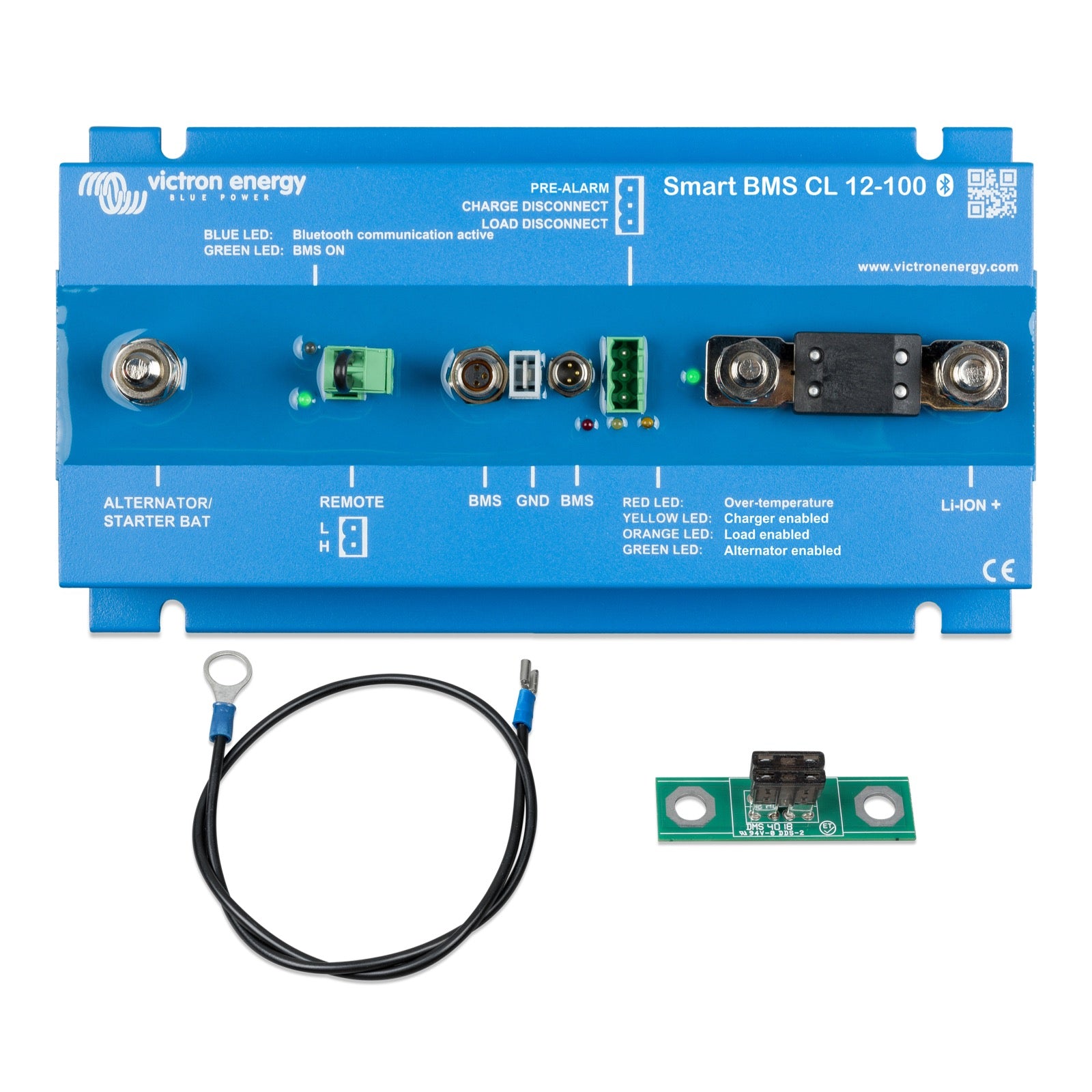

La boîte du Smart BMS CL 12-100 contient les éléments suivants :

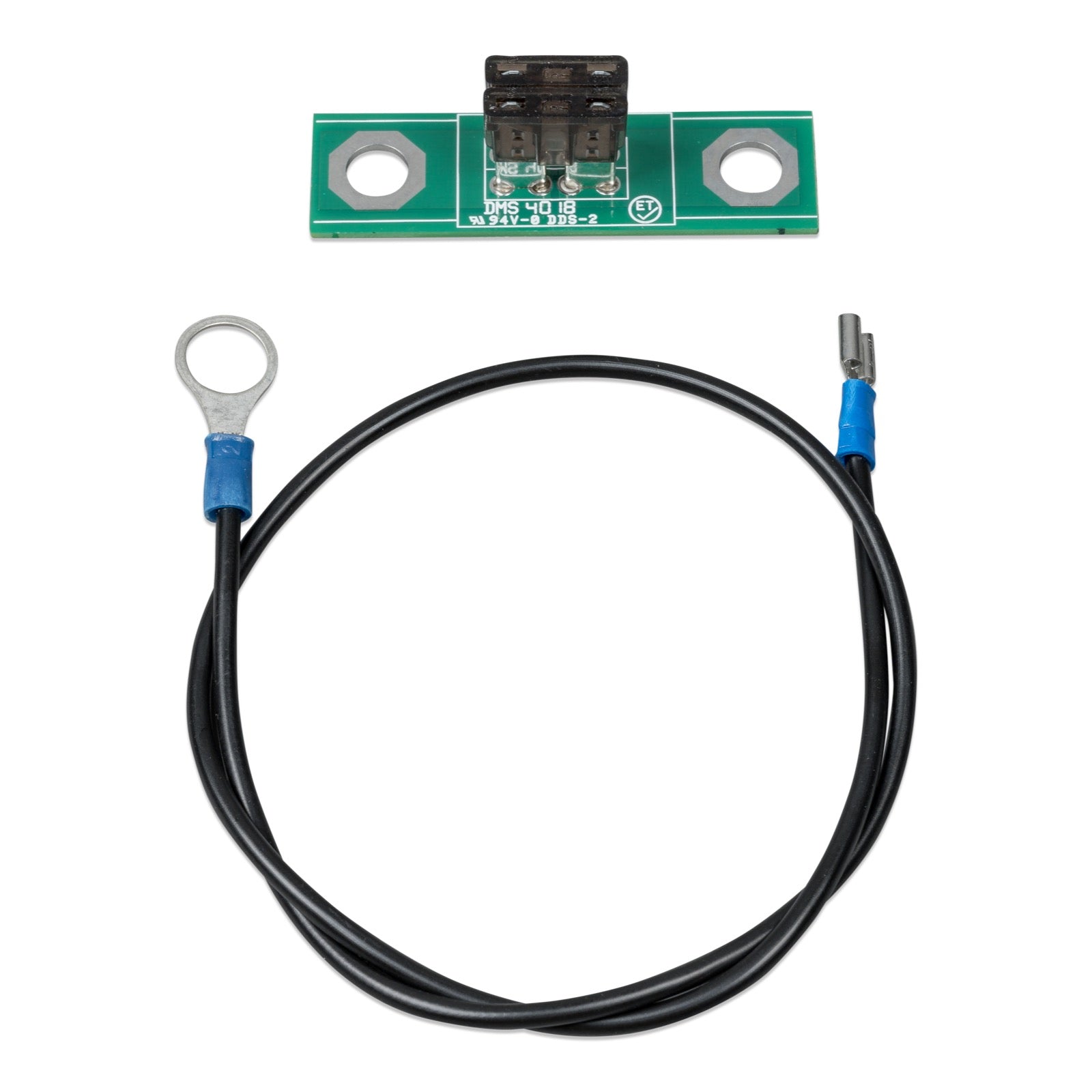

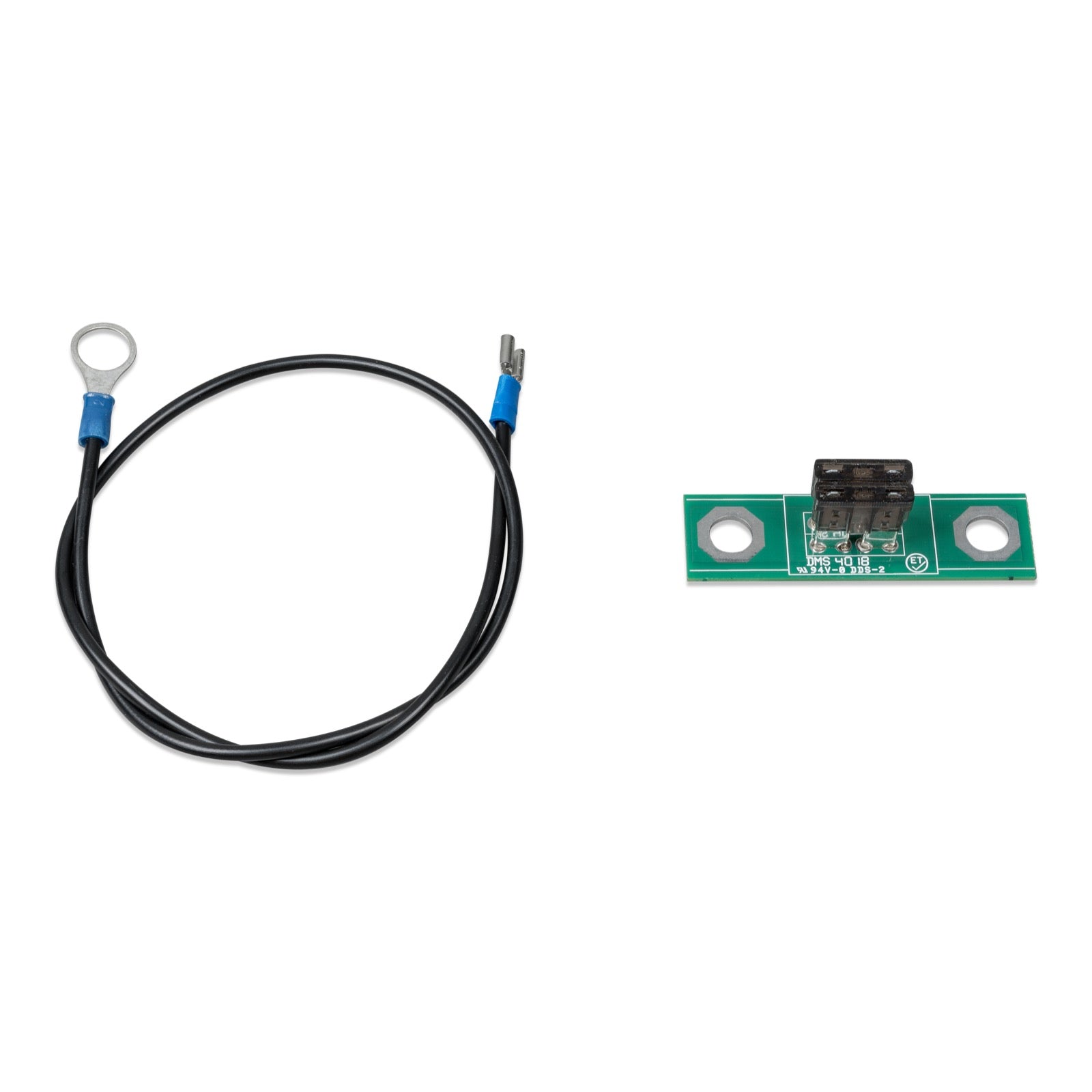

Le Smart BMS CL 12-100Un fil de terre avec cosse à œil de 10 mmUne fiche à 2 broches avec boucle de fil préinstalléeUne fiche à 3 broches pour la déconnexion de charge/décharge et la pré-alarmeUn fusible Megafuse 100 A préinstalléUn porte-fusible ATO avec 2 fusibles de 7,5 A

Lors de l'installation, il est impératif de suivre les réglementations nationales de sécurité. L'installation doit être effectuée uniquement par des installateurs qualifiés et formés. Avant toute modification des connexions, il faut éteindre le système et vérifier l'absence de tensions dangereuses. Il est également crucial de ne pas décharger une nouvelle batterie lithium avant qu'elle n'ait été entièrement chargée et de la charger uniquement dans les limites spécifiées.
