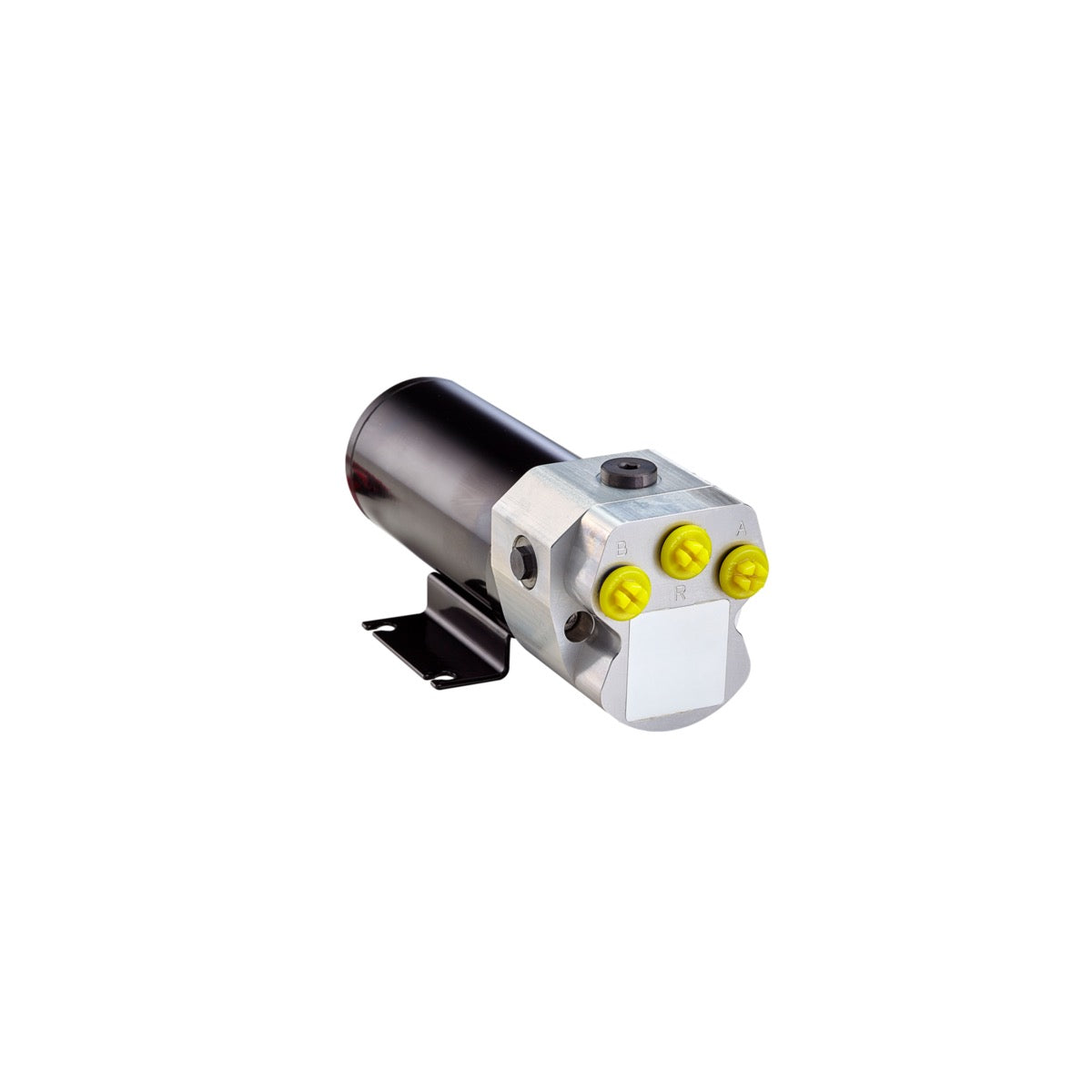

Pompe réversible T1 - 12v
En stock
Caractéristiques techniques
Caractéristiques techniques
| Consommation électrique maximale | 228 W |
| Consommation électrique typique | 228 W |
| Tension fonctionnement | 12 V |
| Calibre de fusible recommandé | 25 A |
| Largeur du produit | 103 mm |
| Hauteur du produit | 58.4 mm |
| Profondeur du produit | 199 mm |
| Indice IP | IP67 |
| Distance de sécurité du compas | 100 cm |
| Type de montage | Montage sur surface plane sous le pont |
| Certifications | CE,IEC 60945 |
| Type d'actionneur | Actionneur hydraulique réversible |
| Visserie de montage incluse | Non |
| Pression max | 55 bar |
| Capteur d'angle de barre intégré | Non |
| Débrayable | Non |
Description détaillée
Description détaillée

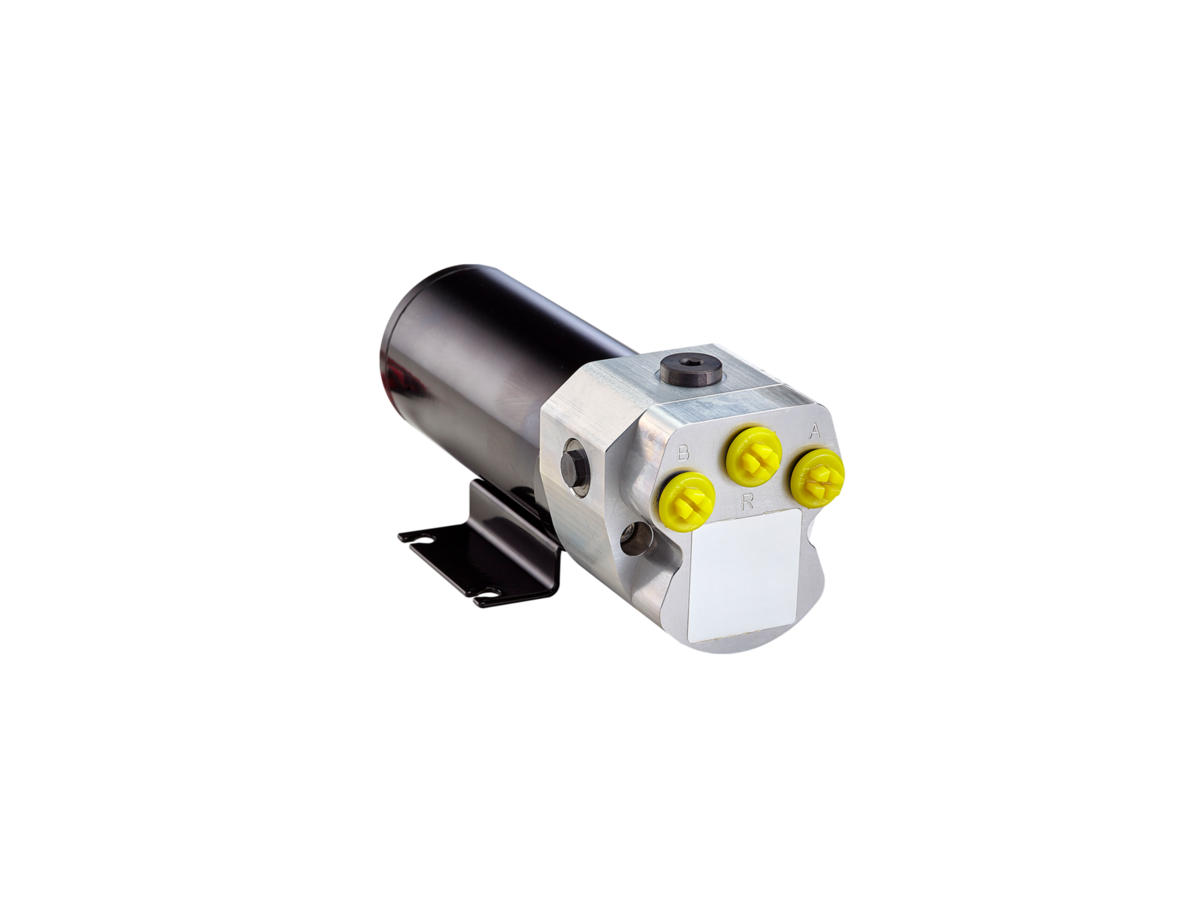

La pompe réversible hydraulique Raymarine T1 12V (M81120) est conçue pour opérer le mécanisme de direction d'un navire au sein d'un système de pilote automatique Raymarine. Ce modèle est principalement destiné aux embarcations équipées d'un système de direction hydraulique existant, ou peut être utilisé avec une direction mécanique en association avec un vérin secondaire. Le moteur de 12V DC à aimant permanent dispose d'une classification IP67, assurant une protection contre l'immersion temporaire et la poussière, et peut être retiré de la pompe sans introduire d'air dans le système hydraulique ni provoquer de fuite de fluide.
Capacités techniques
La pompe T1 (M81120) est compatible avec les vérins hydrauliques à simple ou double effet, couvrant une capacité de 80 à 230 cc. Elle délivre un débit de pointe de 1000 cc/min (sans charge) et supporte une pression intermittente maximale de 55 bar (800 psi) à 12V. La consommation de courant typique est de 19 A à 12V et 55 bar. Les clapets anti-retour pilotés intégrés empêchent la pompe d'être entraînée par le système de direction manuel ou par la charge du gouvernail, garantissant une stabilité de cap. Ce modèle est également compatible avec les systèmes à réservoir sous pression et est protégé pour une utilisation dans les compartiments moteur.
Positionnement dans la gamme Raymarine
La pompe Raymarine T1 12V (M81120) se positionne comme une solution intermédiaire dans la gamme des pompes hydrauliques Raymarine. Elle offre une capacité et un débit supérieurs à la pompe Type 0.5 (E12139), dont la capacité de vérin est de 50-110 cc et le débit de 600 cc/min. En revanche, les modèles Type 2 (M81121 12V, M81123 24V) et Type 3 (M81122 12V, M81124 24V) sont conçus pour des vérins de plus grande capacité, allant de 230-350 cc pour le Type 2 et 350-500 cc pour le Type 3, avec des débits de pointe respectifs de 2300 cc/min et 3100 cc/min. Le modèle T1 12V (M81120) représente un équilibre entre performance et compacité pour une vaste gamme de navires de plaisance. Toutes les pompes Raymarine de cette série partagent des caractéristiques communes telles que la conformité aux normes CE 2004/108/EC (EMC) et 94/25/EC (RCD), ainsi qu'une protection IP67.
Avis de l'expert
Avis de l'expert
Pol CONIN
Responsable digital
« Analyse de la pompe hydraulique Raymarine T1 12V »
