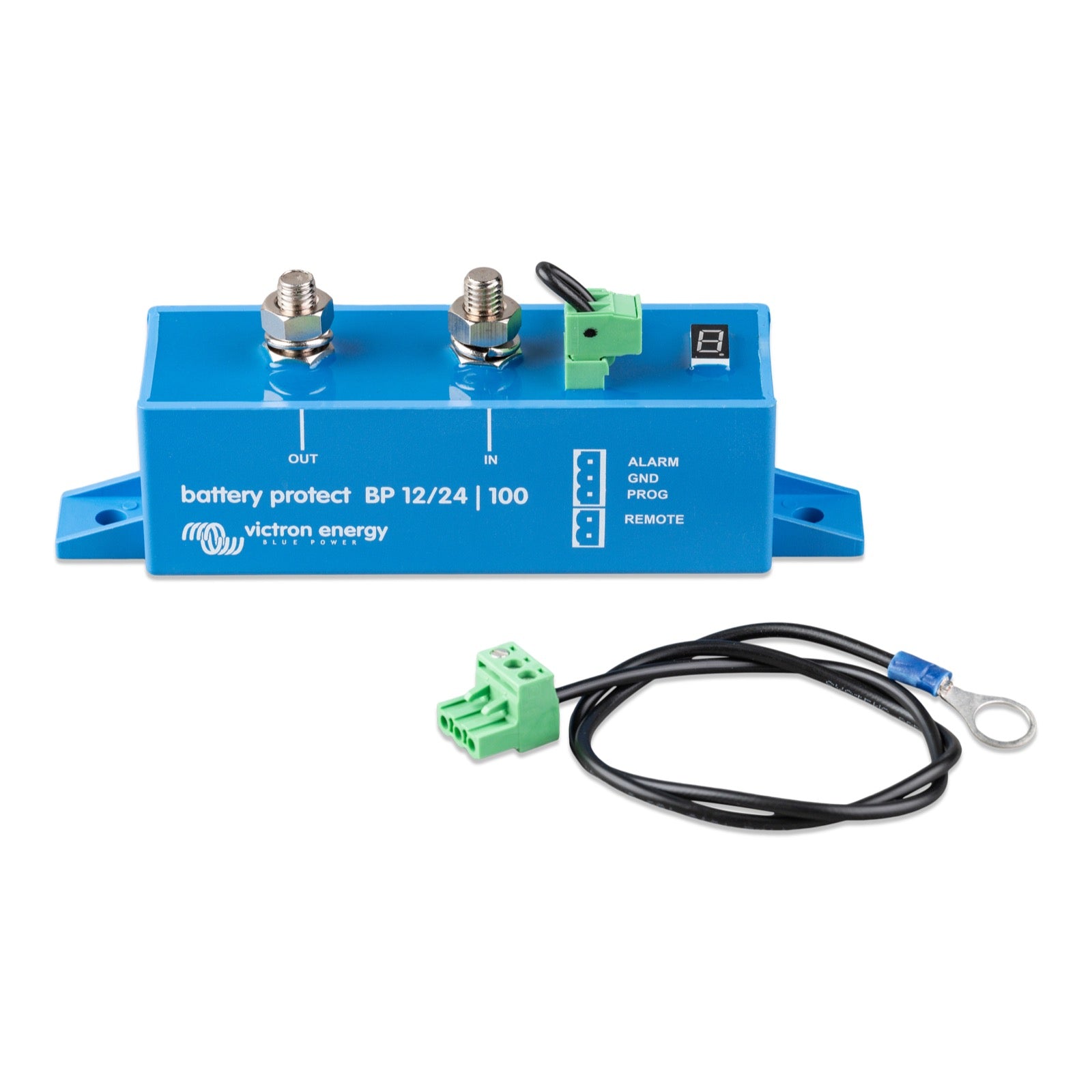

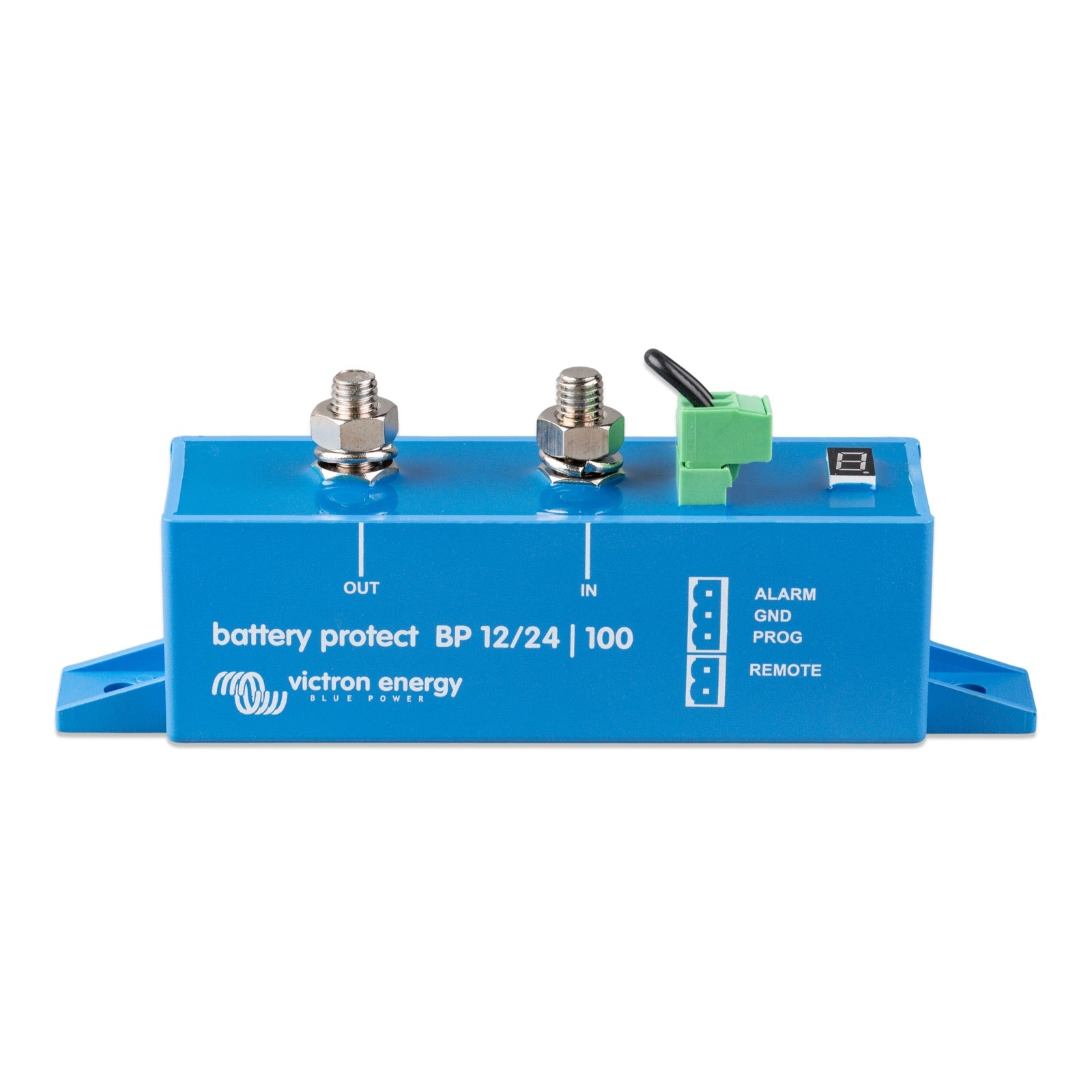

BatteryProtect 12/24V-100A
BatteryProtect 12/24V-100A
Auf Lager
Caractéristiques techniques
Caractéristiques techniques
| Produktverwendung | Déconnecte les charges non essentielles de la batterie avant qu'elle ne soit complètement déchargée ou avant qu'il ne reste une puissance insuffisante pour démarrer le moteur. |
| Switch-Typ | MOSFET |
| Courant continu (A) | 100A |
| Courant intermittent (A) | 600A (pendant 30 secondes) |
| Maximale tension dc | 35V |
| Nombre de pôles | 1 |
| Positions | Programmable |
| Anschlusstyp | À vis |
| Taille de borne | M8 |
| Type de connexion câblage | Bornes à vis |
| Steuerungsart | Afficheur LED 7 segments, télécommande |
| Montagetyp | Montage en surface |
| IP-Schutzart | Électronique : IP67, Connexions : IP00 |
| Betriebsspannungsbereich | 6 – 35V |
| Betriebstemperaturbereich | -40°C à +40°C |
| Gehäusematerial | Plastique |
| Gewicht | 0,5 kg |
| Abmessungen (B x H x T) | 42 x 59 x 115 mm |
| Courant maximal de la sortie d'alarme | 50 |
| Alarm Output Delay Seconds | 12 |
| Alarm Output Type | Collecteur ouvert vers le rail négatif |
| Automatische Spannungsdetektion | Oui |
| Akkutechnologie | Compatible avec Plomb-acide, Li-ion et autres |
| Charge Interrupter Function | Oui |
| Current Consumption Off Mode Ma | 0.6 |
| Current Consumption On Mode Ma | 1.5 |
| Current Flow Direction | Uni-directionnel (IN vers OUT) |
| Default Disengage Voltage 12v | 10.5 |
| Default Disengage Voltage 24v | 21 |
| Tension de coupure de décharge | 10.5 |
| Electronics Encapsulation Method | Potting (enrobage) |
| Error Warning Codes Available | Oui |
| Error Warning Modes Support | Oui |
| Installation Location General | Zone bien ventilée, à moins de 50 cm de la batterie (pas au-dessus) |
| Load Reconnect Delay Seconds | 30 |
| Maximaler Ladestrom (A) | 100.0 |
| Maximaler Entladestrom (A) | 100.0 |
| Montageausrichtung | Toutes orientations (sauf au-dessus de la batterie) |
| Mounting Torque Nm | 9 |
| Over Voltage Protection Threshold 12v | 16 |
| Over Voltage Protection Threshold 24v | 32 |
| Courant de décharge en crête | 600.0 |
| Programming Method | Via broche PROG vers broche GND |
| Courant de décharge continu recommandé | 100.0 |
| Remote Control Input Type | Interrupteur 2 broches, signal BMS |
| Lagertemperaturbereich | -40°C à +40°C |
| Kabelgebundenes Netzwerk | Aucun |
Description détaillée
Description détaillée
Der BatteryProtect 12/24V-100A von Victron Energy ist eine essenzielle Schutzvorrichtung, die die Lebensdauer Ihrer Batterien erhält und die Energieversorgung kritischer Verbraucher sicherstellt. Er trennt nicht essenzielle Verbraucher automatisch ab, bevor die Batterie vollständig entladen ist, um irreversible Schäden zu vermeiden oder um sicherzustellen, dass ausreichend Restenergie für den Motorstart verfügbar bleibt. Dieses Modell stellt eine mittlere Lösung in der BatteryProtect-Serie dar, bietet einen maximalen Dauerstrom von 100A (mehr als der BP-65 mit 65A) und eignet sich für mittelgroße Installationen, ist jedoch kompakter als der BP-220 (220A).
Wichtige Funktionen und technische Daten
Der BatteryProtect erkennt automatisch die Systemspannung (12V oder 24V) und vereinfacht so die Erstinstallation. Die Programmierung erfolgt über ein 7-Segment-LED-Display, mit dem sich Abschalt- und Wiedereinschaltwerte definieren lassen. Ein spezieller Modus für Li-Ion-Batterien ist verfügbar, der eine direkte Steuerung über ein BMS VE.Bus für eine optimierte Entladungssteuerung ermöglicht. Der Eigenverbrauch liegt bei nur 1,5 mA im Betrieb und 0,6 mA im Standby- oder Unterspannungsabschaltmodus – entscheidend für batteriebetriebene Systeme mit Li-Ion-Technologie. Der Schutz vor Überspannung ist integriert: Die Last wird bei DC-Spannungen über 16V (12V-System) oder 32V (24V-System) getrennt, um empfindliche Geräte zu schützen. Die Bauweise nutzt MOSFET-Schalter statt Relais, was Funkenbildung verhindert und die Sicherheit erhöht (zündfunkenfrei).
Integration und erweiterte Spezifikationen
Der BatteryProtect 12/24V-100A bietet eine intelligente Alarm- und Abschaltsteuerung. Ein verzögerter Alarmausgang wird aktiviert, wenn die Batteriespannung länger als 12 Sekunden unter dem Abschaltwert liegt, um Fehlalarme beim Motorstart zu vermeiden. Die Lasttrennung erfolgt ebenfalls verzögert (90 Sekunden nach Alarm), mit einer Wiedereinschaltung nach 30 Sekunden, sofern die Spannung angestiegen ist. Die Standardwerte betragen 10,5V bzw. 21V für die Abschaltung und 12V bzw. 24V für die Wiedereinschaltung. Das Gerät verträgt einen Spitzenstrom von 600A für 30 Sekunden und arbeitet in einem Spannungsbereich von 6 bis 35V. Die Elektronik ist IP67-geschützt (vergossen), was temporären Wasserkontakt verhindert, während die Anschlüsse IP00 aufweisen. Die Abmessungen betragen 59 x 42 x 115 mm bei einem Gewicht von 0,5 kg; die Anschlüsse sind M8. Wichtig: Dieses Gerät ist unidirektional und nicht für Rückströme aus Ladequellen ausgelegt. Auch direkte Anschlüsse von Wechselrichtern oder Ladegeräten/Wechselrichtern über deren DC-Eingänge sind nicht vorgesehen – diese müssen über ihren Fernsteuerport gesteuert werden. Im Gegensatz zur Smart-Version BatteryProtect erfolgt die Programmierung dieses Modells manuell über die PROG-zu-GND-Klemme.
Vos informations de paiement et données sont traitées de manière sécurisée.
Équipements complémentaires
Lithium LFP Smart Batterie 25.6V/100Ah-a (2.56KWh) NG
Ref : BAT524110620
Wählen Sie Ihre Option
Wählen Sie Ihre Option

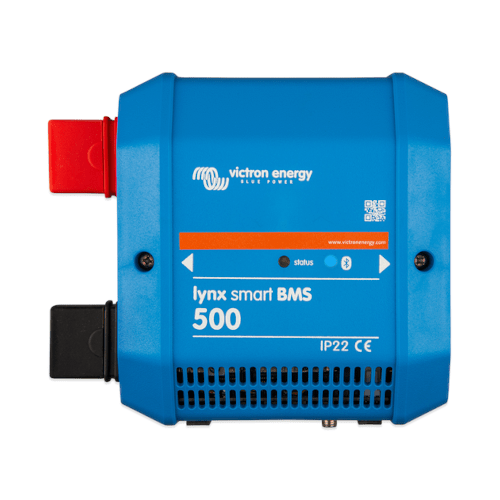

Lynx Smart BMS 500 (M8)
